Esquema Elétrico Ford Cargo C-6332e — documento técnico em PDF com 250 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Quem trabalha com Ford Cargo C-6332e sabe: sem o esquema na mão, caçar um curto ou um fio interrompido vira tentativa e erro. Aqui está o desenho de cada circuito, com bitola, cor de fio, número do conector e do pino.
Ficha técnica do Ford Cargo C-6332e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Pontos fortes deste material
- Especificações técnicas do modelo (4 páginas) — a ficha técnica do modelo (motor, câmbio, eixos, freios, pneus, cabine).
- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

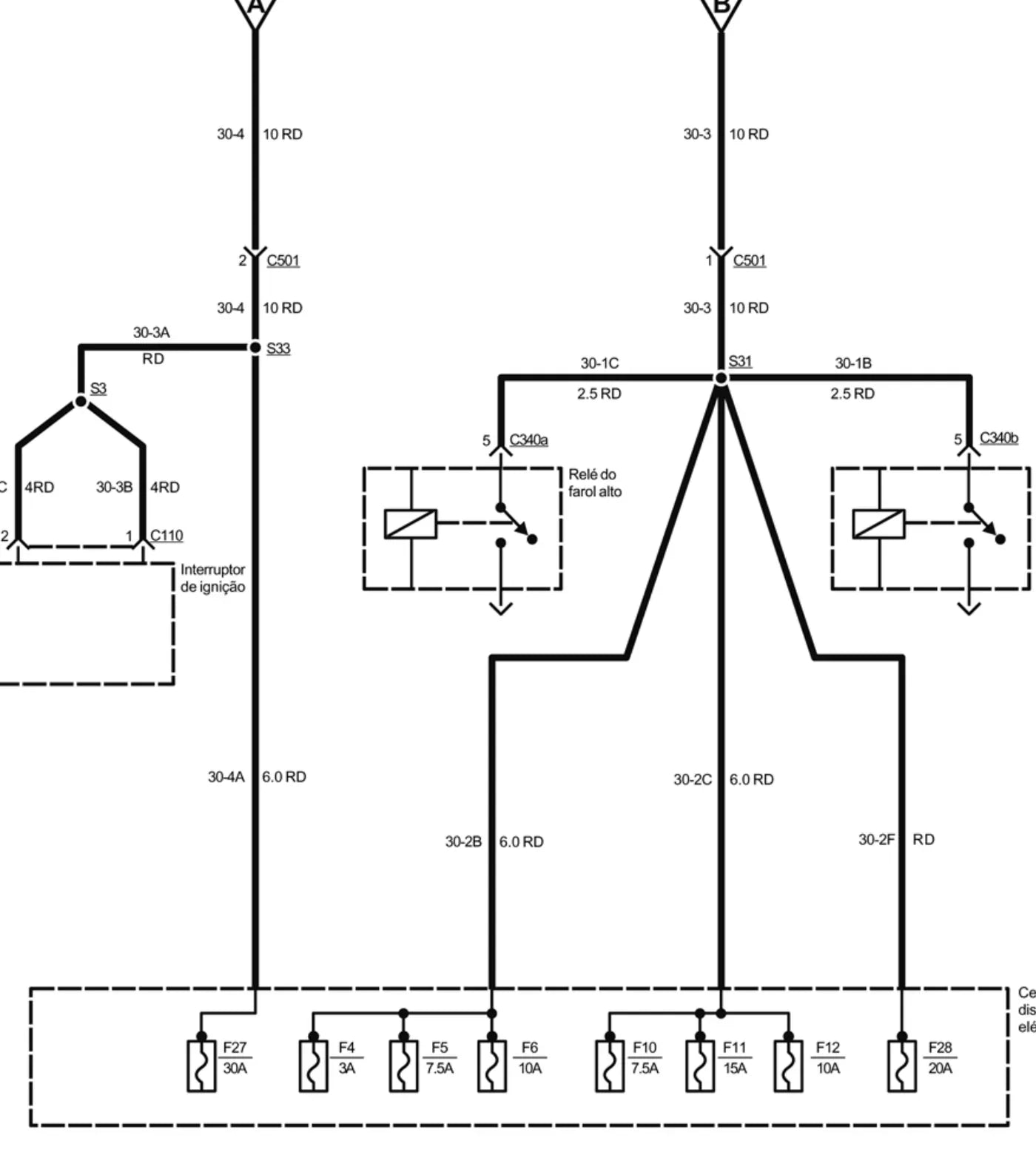

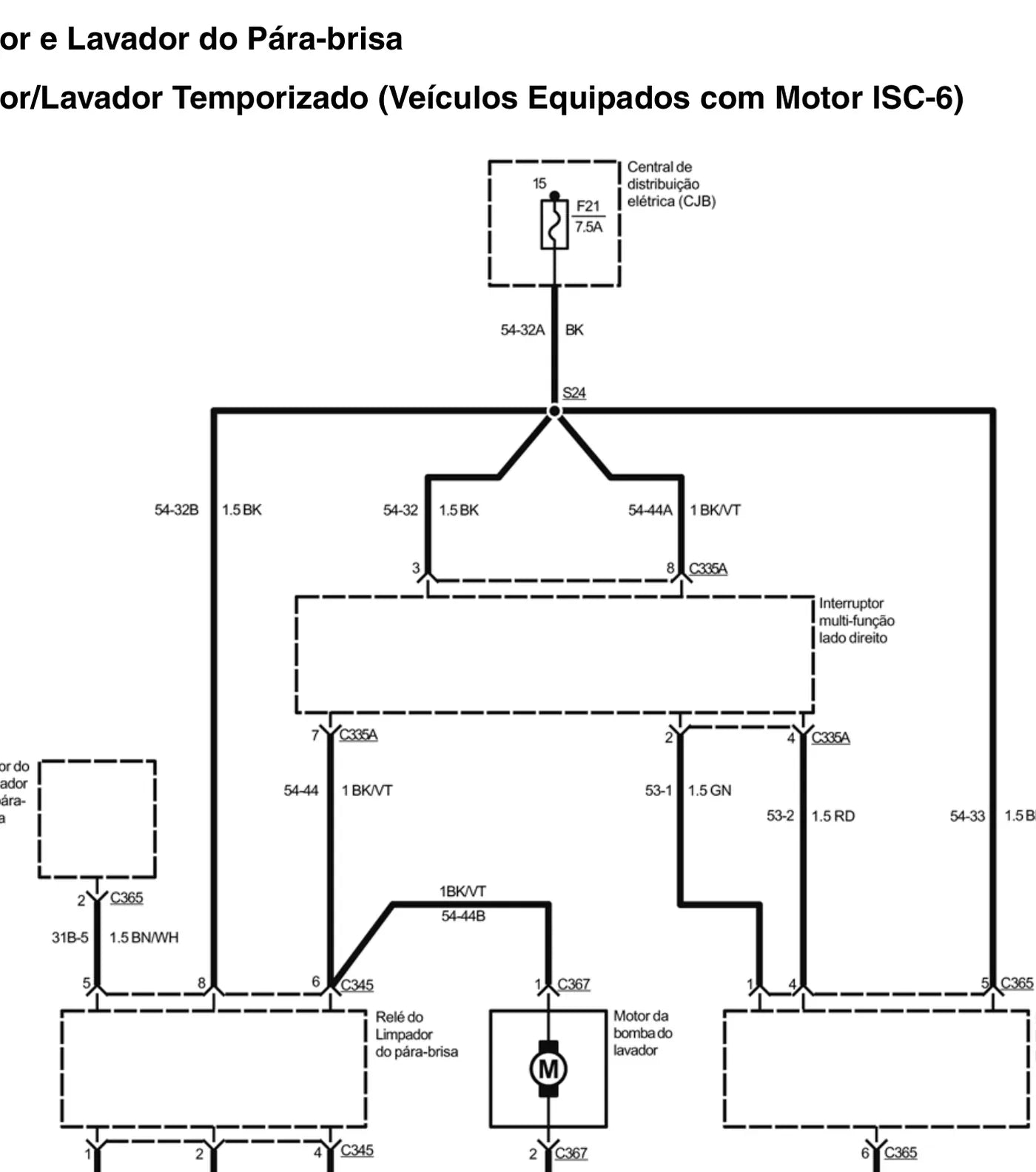

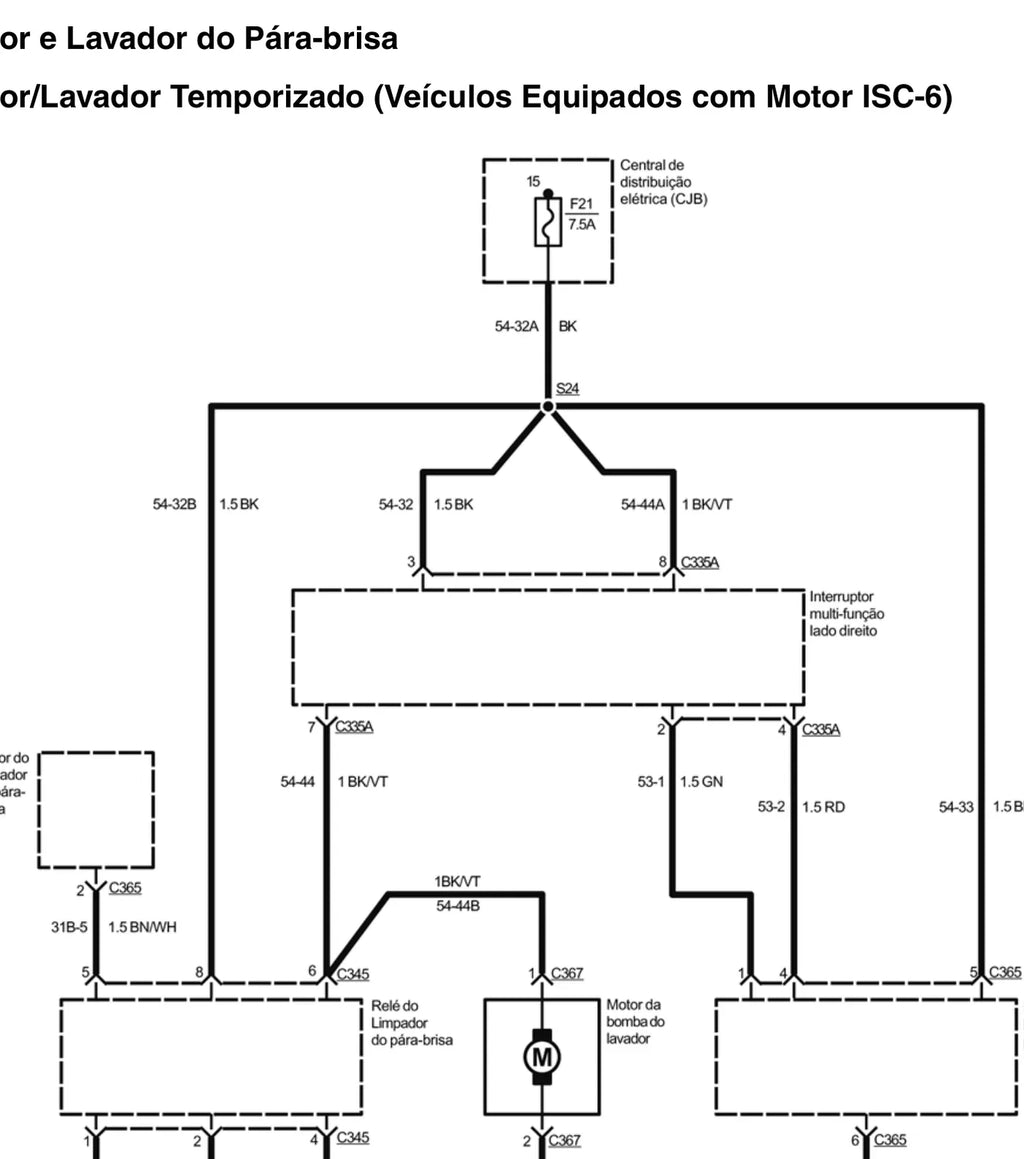

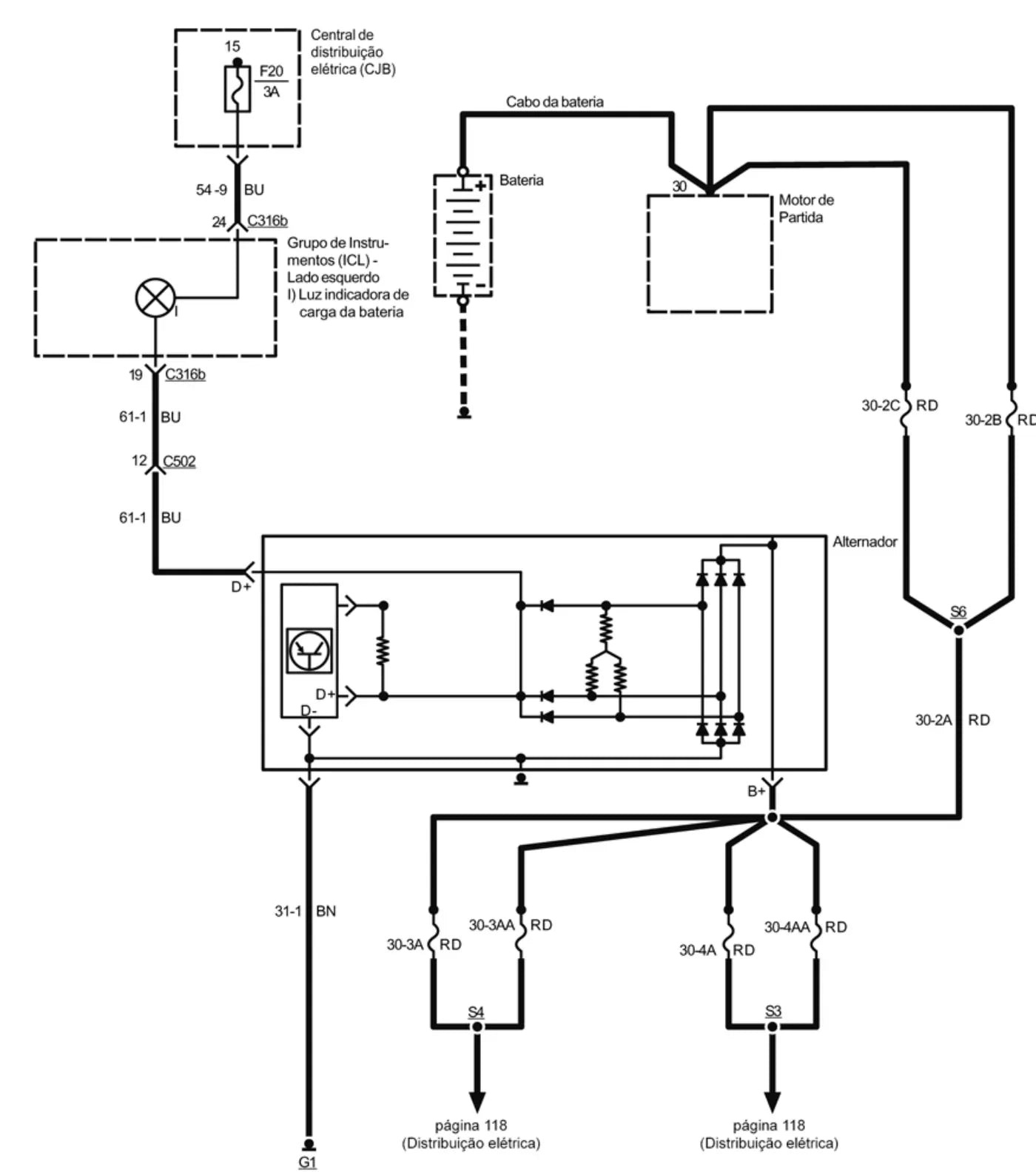

- Diagramas elétricos (192 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (4 páginas) — o traçado da tubulação de ar, válvulas e reservatórios.
- Sistema de freios (14 páginas) — regulagem da válvula sensível à carga (LSV), 3º eixo e ligações de ar.
- Circuitos de combustível do modelo (2 páginas) — o circuito de combustível e a posição do tanque por entre-eixo.
- Desenhos dimensionais do modelo (3 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Seleção feita pela motorização Cummins ISC 320 cv (6 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 250 páginas divididas em 8 seções, sendo a maior delas "Diagramas elétricos", com 192 páginas.
