Esquema Elétrico Ford Cargo C-1517e — documento técnico em PDF com 252 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Para quem faz manutenção de frota, este material do Ford Cargo C-1517e paga a primeira hora de serviço que ele economiza: o circuito está desenhado, numerado e pronto para conferir com o multímetro na mão.
Ficha técnica do Ford Cargo C-1517e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — a ficha técnica do modelo (motor, câmbio, eixos, freios, pneus, cabine).
- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — como puxar energia com segurança: pontos de tomada, fusíveis, relés e aterramento.

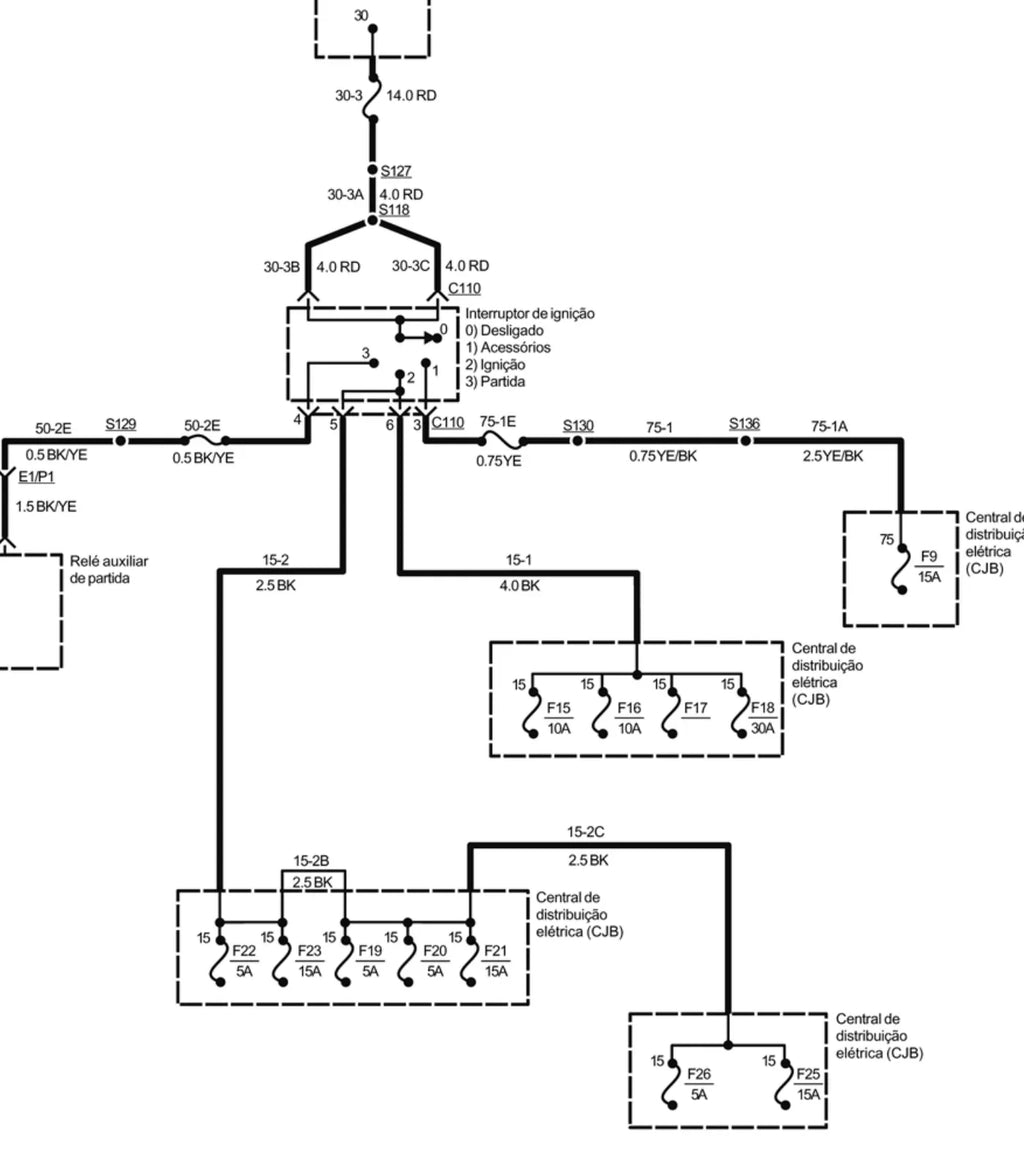

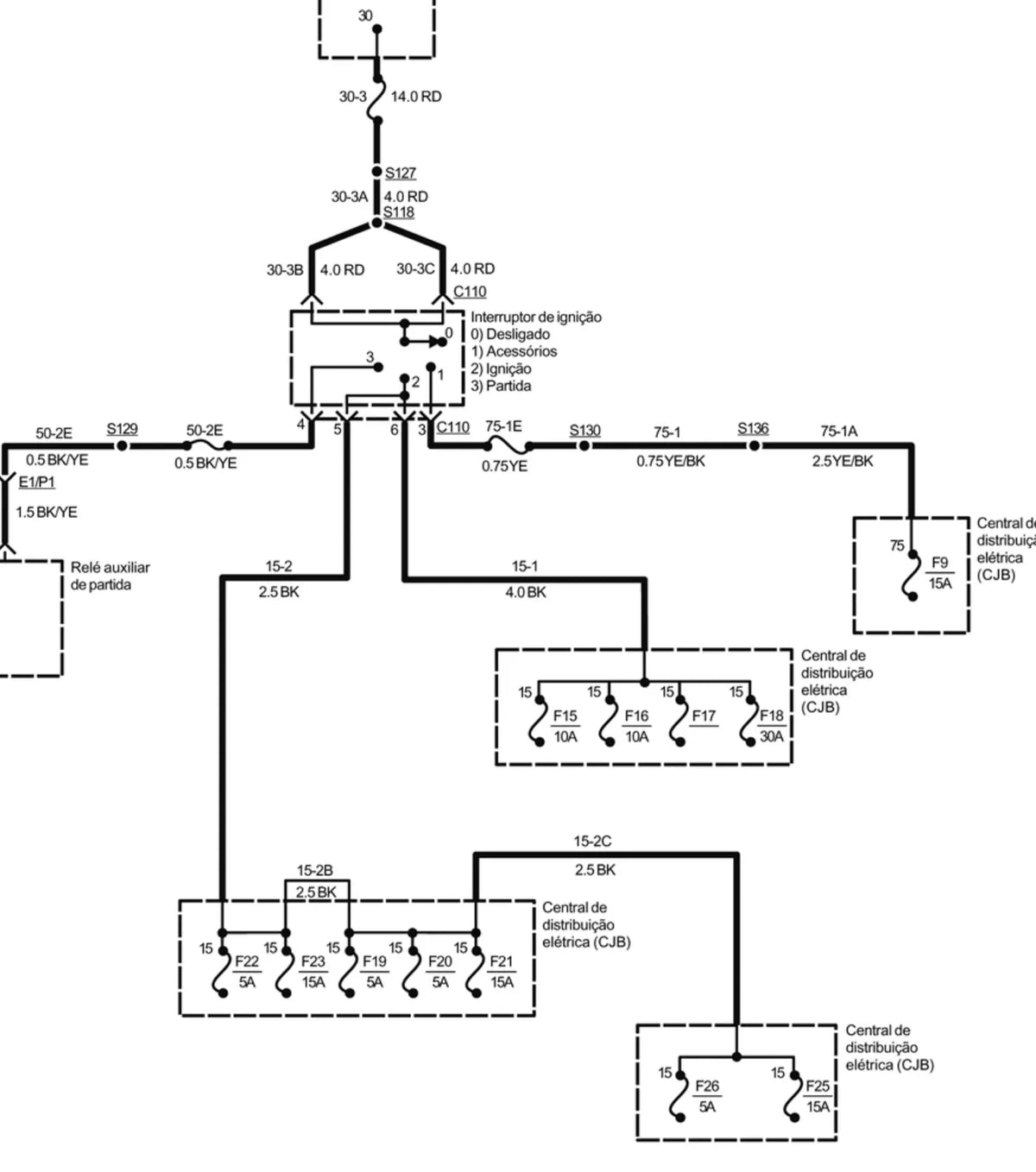

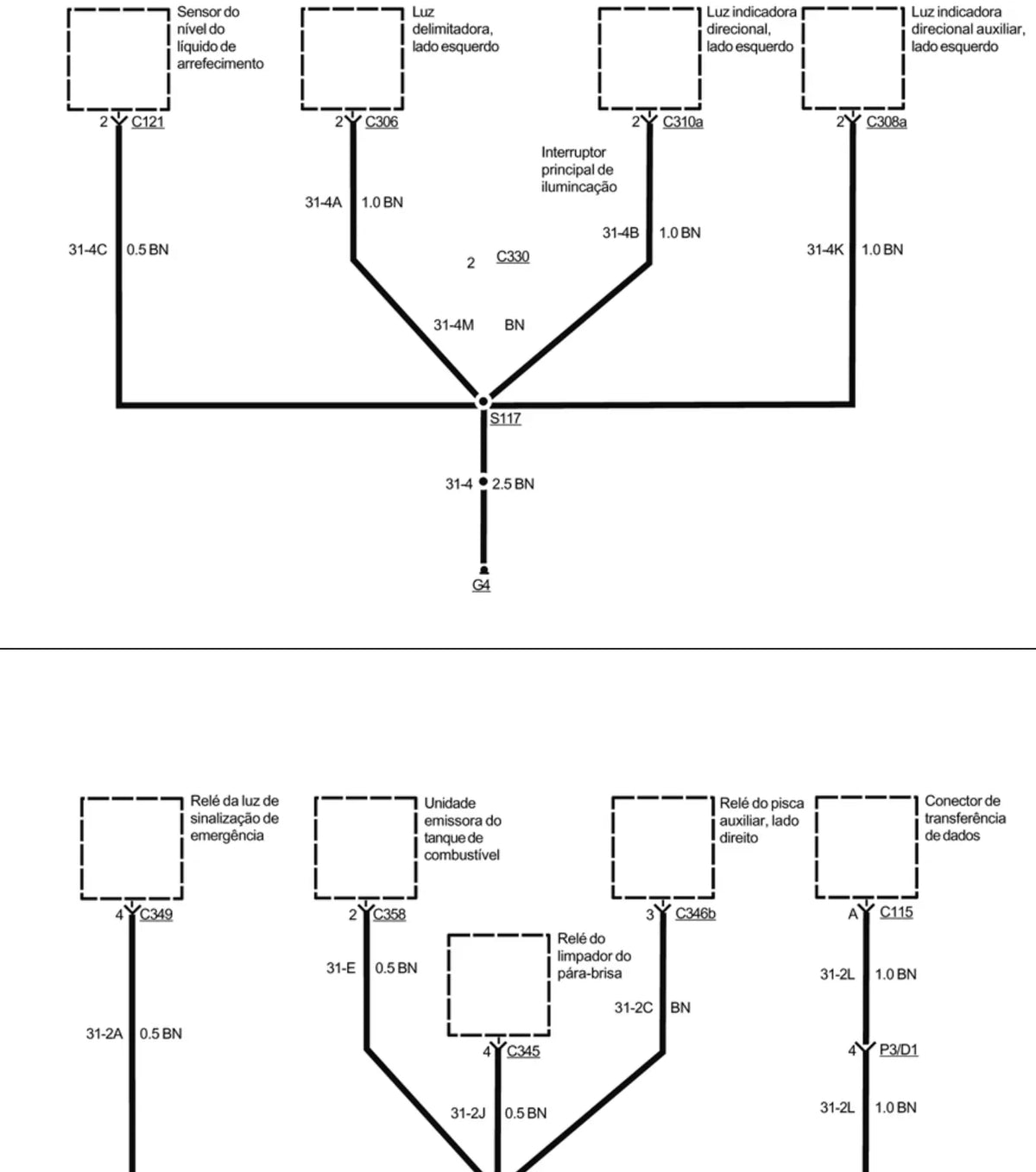

- Diagramas elétricos (197 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (4 páginas) — o desenho do circuito de ar dos freios.
- Sistema de freios (14 páginas) — informações de freio: LSV, distribuição de ar e cuidados no retrabalho da tubulação.
- Circuitos de combustível do modelo (1 página) — o circuito de combustível deste modelo, com a localização do tanque.
- Desenhos dimensionais do modelo (2 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Seleção feita pela motorização Cummins Interact 4 170 cv (4 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 252 páginas divididas em 7 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que este material cobre
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 1 página
- Desenhos dimensionais do modelo — 2 páginas
Por que este material compensa
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Evita queimar módulo por ligação em ponto errado de alimentação.
Para quem é
- Mecânico e oficina de linha pesada
- Motorista proprietário que faz a própria manutenção
- Auto elétrica que atende frota agregada
- Loja de peças que precisa conferir aplicação por chassi
- Implementador e encarroçador
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
