Esquema Elétrico Ford Cargo C-4532e — documento técnico em PDF com 251 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Se você já perdeu uma tarde procurando de onde sai um fio no Ford Cargo C-4532e, este é o material que resolve. Ele traz o traçado completo, os pontos de massa e a numeração real do chicote.
Ficha técnica do Ford Cargo C-4532e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — a ficha técnica oficial — motor, torque, relação de eixo, PBT e CMT.

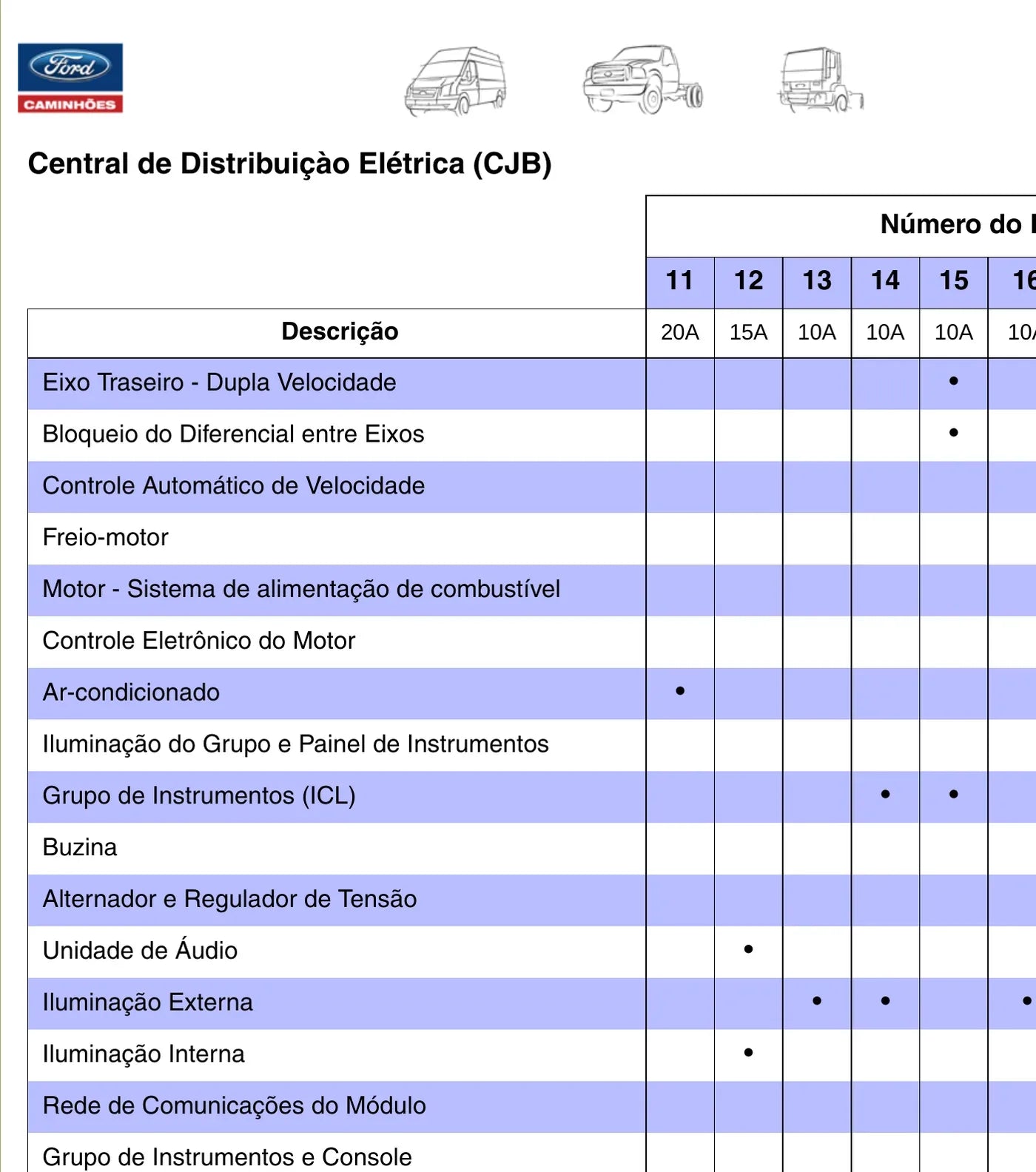

- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — como puxar energia com segurança: pontos de tomada, fusíveis, relés e aterramento.

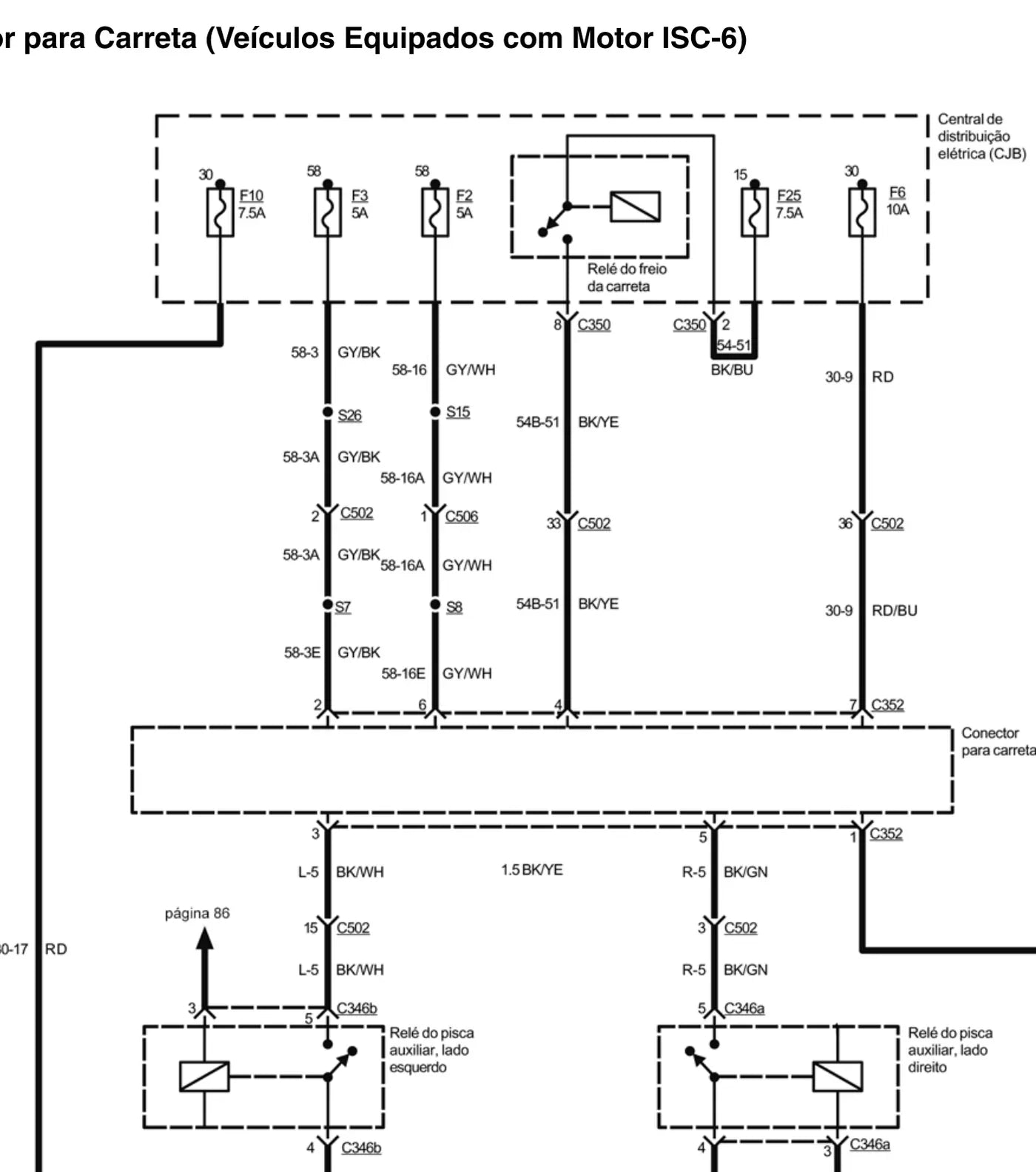

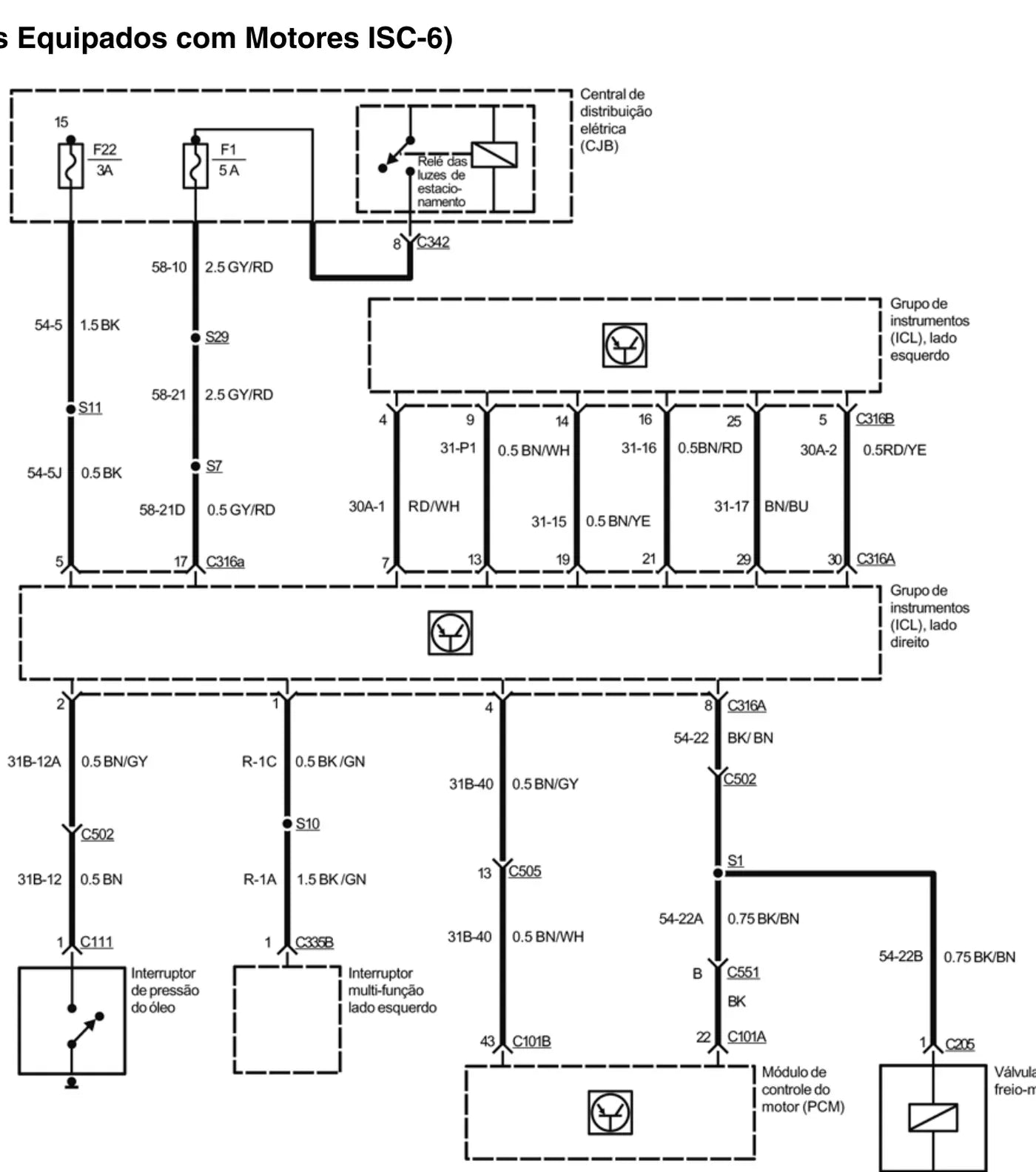

- Diagramas elétricos (192 páginas) — os esquemas elétricos folha a folha, do positivo da bateria ao ponto de massa.
- Circuitos pneumáticos de freio (4 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Circuitos de combustível do modelo (2 páginas) — o circuito de combustível deste modelo, com a localização do tanque.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Seleção feita pela motorização Cummins ISC 315 cv (6 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 251 páginas divididas em 8 seções, sendo a maior delas "Diagramas elétricos", com 192 páginas.
Conteúdo, seção por seção
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 192 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 2 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências ao modelo e tabelas de apoio — 2 páginas
Por que este material compensa
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
Quem mais usa este material
- Instalador de rastreador, tacógrafo e acessório 24V
- Frotista e manutenção própria
- Implementador e encarroçador
- Loja de peças que precisa conferir aplicação por chassi
- Eletricista de caminhão e auto elétrica
Perguntas frequentes
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
