Esquema Elétrico Ford Cargo C-1317e — documento técnico em PDF com 253 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Quem trabalha com Ford Cargo C-1317e sabe: sem o esquema na mão, caçar um curto ou um fio interrompido vira tentativa e erro. Aqui está o desenho de cada circuito, com bitola, cor de fio, número do conector e do pino.
Ficha técnica do Ford Cargo C-1317e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Pontos fortes deste material
- Especificações técnicas do modelo (4 páginas) — os dados de fábrica deste chassi: motorização, transmissão, eixos e capacidades.

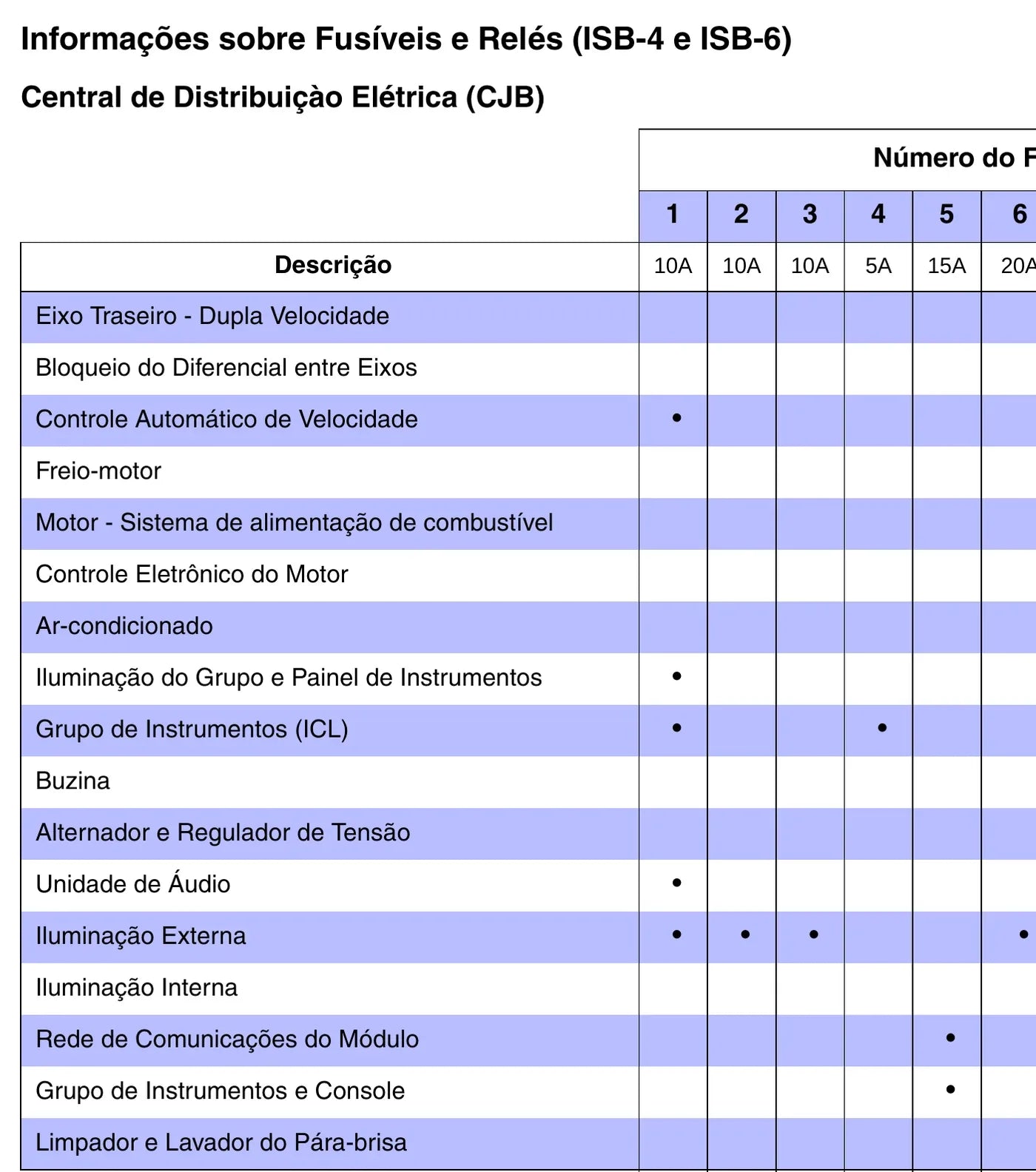

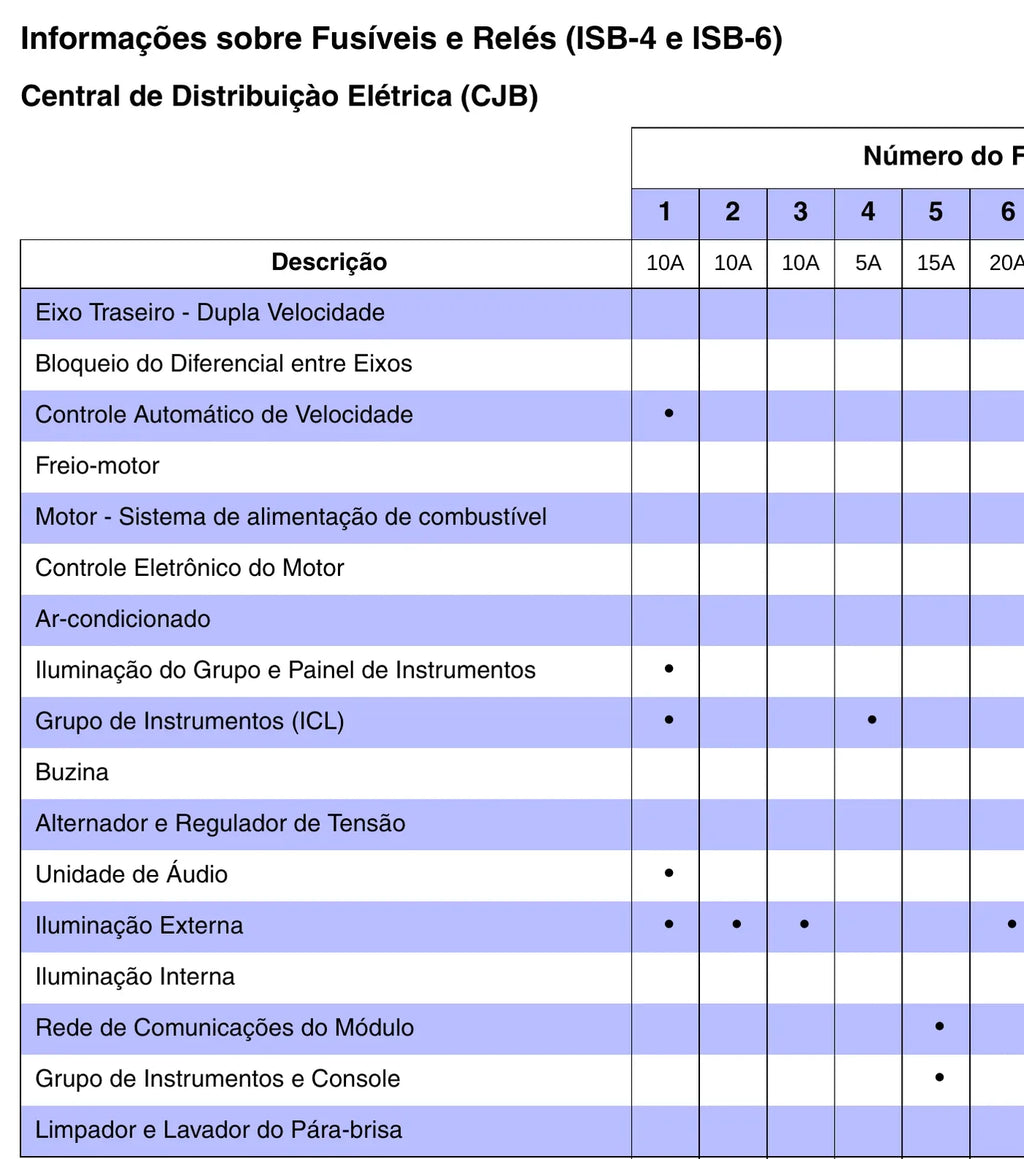

- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a parte de instalação: fusíveis, relés, chave geral, tomada de reboque e derivações.

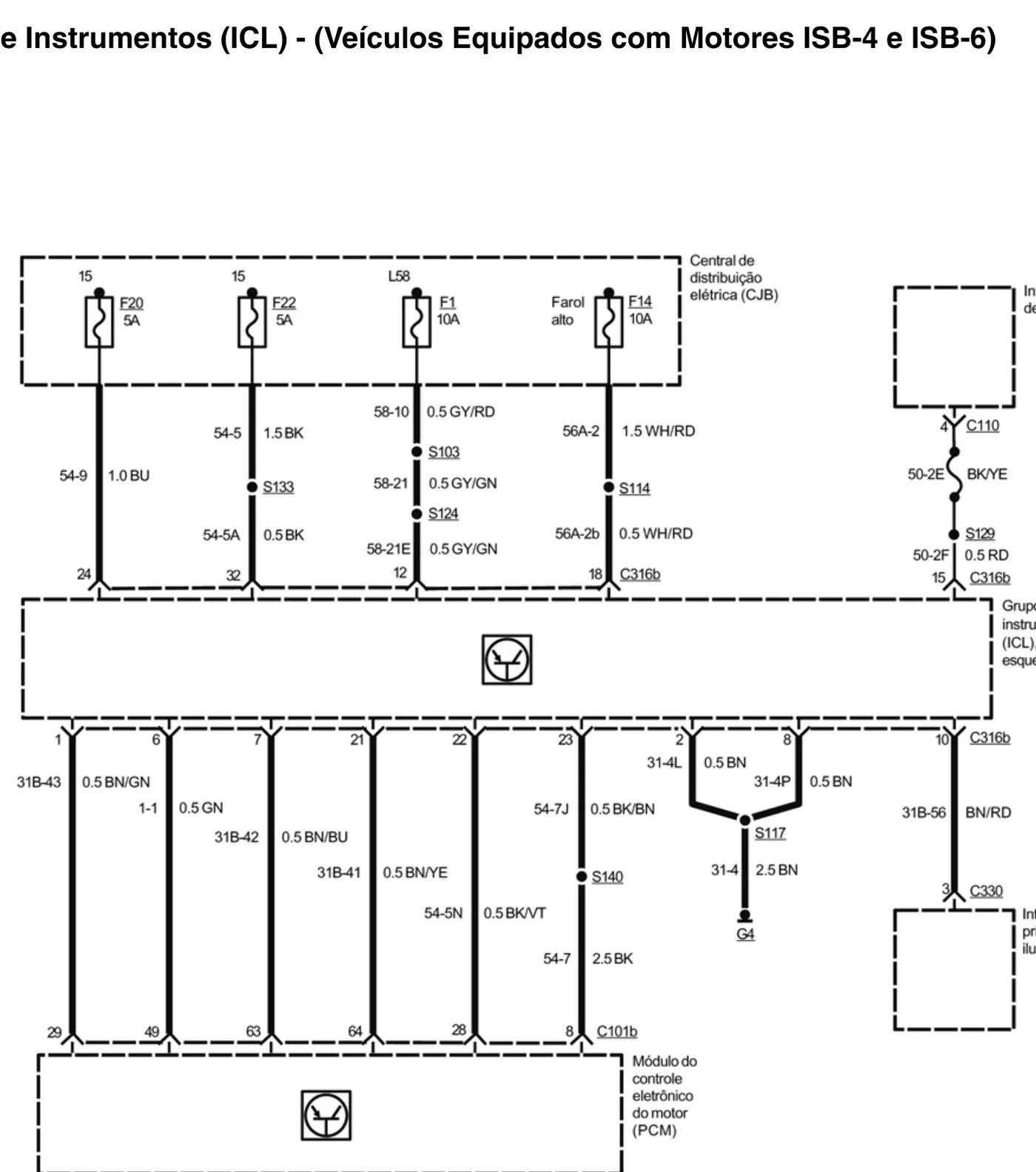

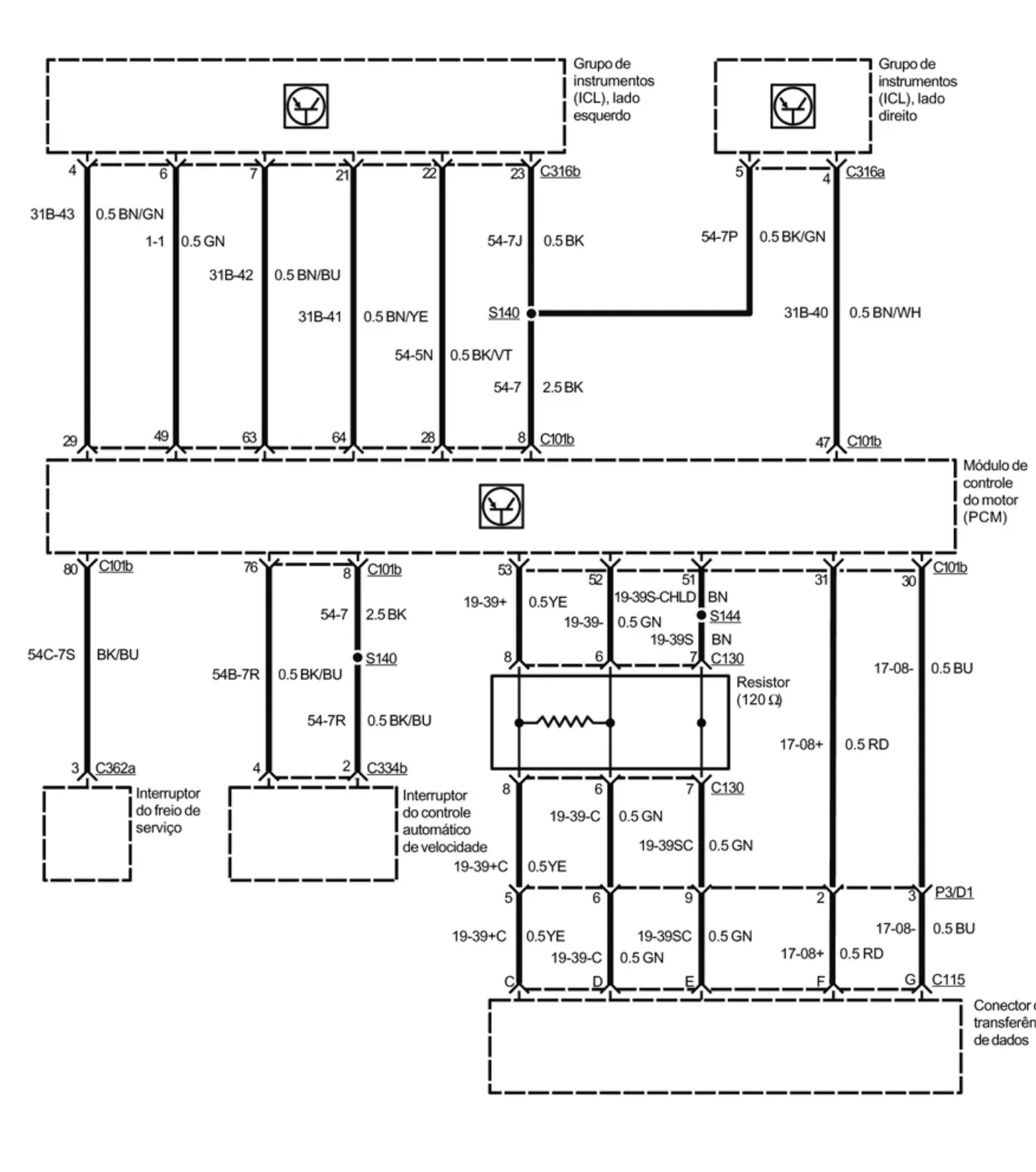

- Diagramas elétricos (197 páginas) — as folhas de esquema elétrico propriamente ditas, circuito por circuito.
- Circuitos pneumáticos de freio (4 páginas) — o desenho do circuito de ar dos freios.
- Sistema de freios (14 páginas) — regulagem da válvula sensível à carga (LSV), 3º eixo e ligações de ar.
- Circuitos de combustível do modelo (2 páginas) — o circuito de combustível e a posição do tanque por entre-eixo.
- Desenhos dimensionais do modelo (2 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Seleção feita pela motorização Cummins Interact 4 170 cv (4 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 253 páginas divididas em 7 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que vem dentro do arquivo
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 2 páginas
- Desenhos dimensionais do modelo — 2 páginas
Por que vale a pena
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Um único arquivo resolve consulta em campo, no pátio e na bancada.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
Quem mais usa este material
- Mecânico e oficina de linha pesada
- Implementador e encarroçador
- Motorista proprietário que faz a própria manutenção
- Estudante e instrutor de manutenção diesel
- Retífica e oficina de motor diesel
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
Serve para o meu ano de fabricação?
O material é da geração Cargo Eletrônico / Série F (2004–2011). Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
