Descrição
Especificações
Esquema Elétrico Ford Cargo C-2628e — documento técnico em PDF com 262 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Quem trabalha com Ford Cargo C-2628e sabe: sem o esquema na mão, caçar um curto ou um fio interrompido vira tentativa e erro. Aqui está o desenho de cada circuito, com bitola, cor de fio, número do conector e do pino.
Ficha técnica do Ford Cargo C-2628e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Pontos fortes deste material
- Especificações técnicas do modelo (4 páginas) — a ficha técnica oficial — motor, torque, relação de eixo, PBT e CMT.

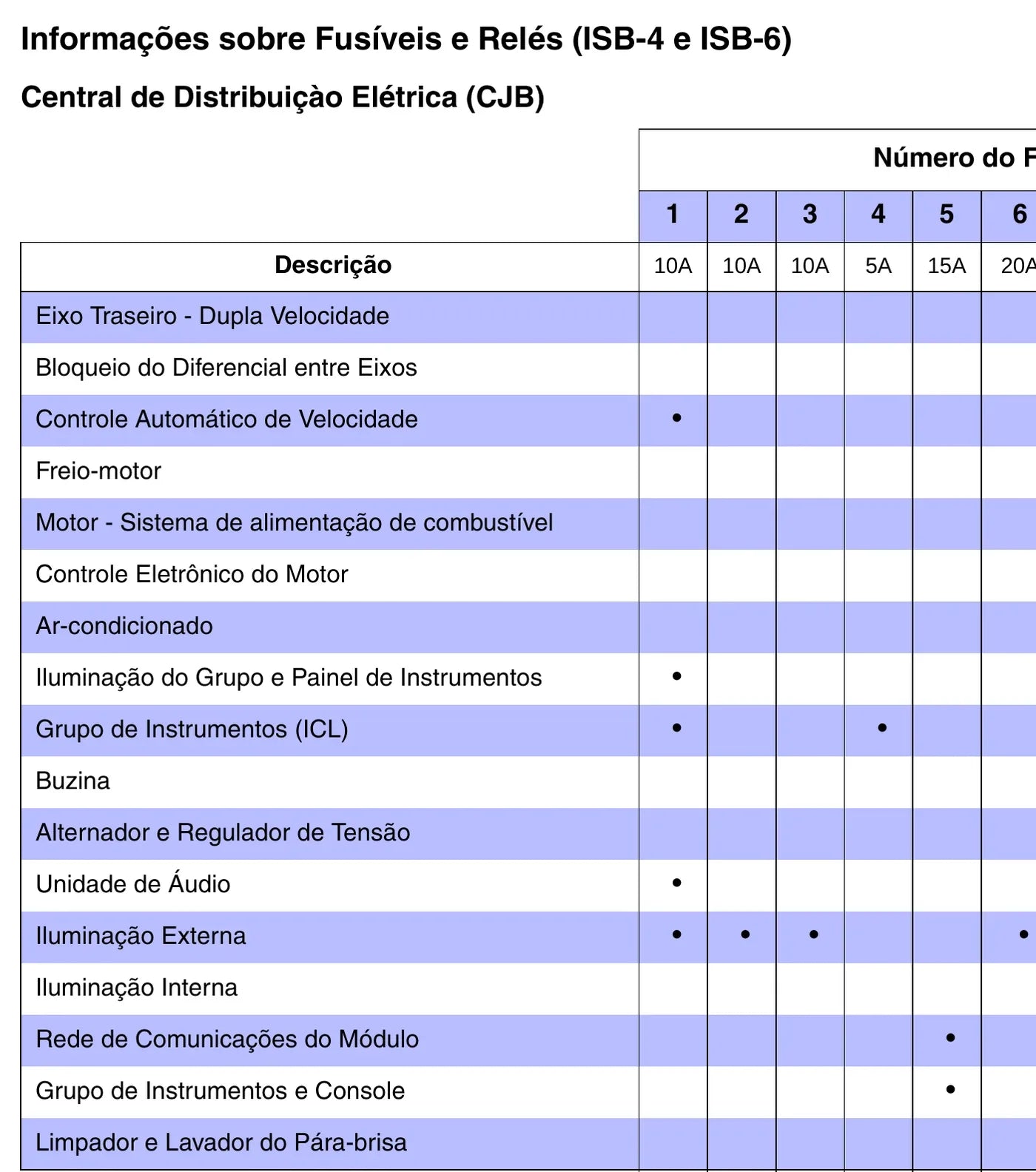

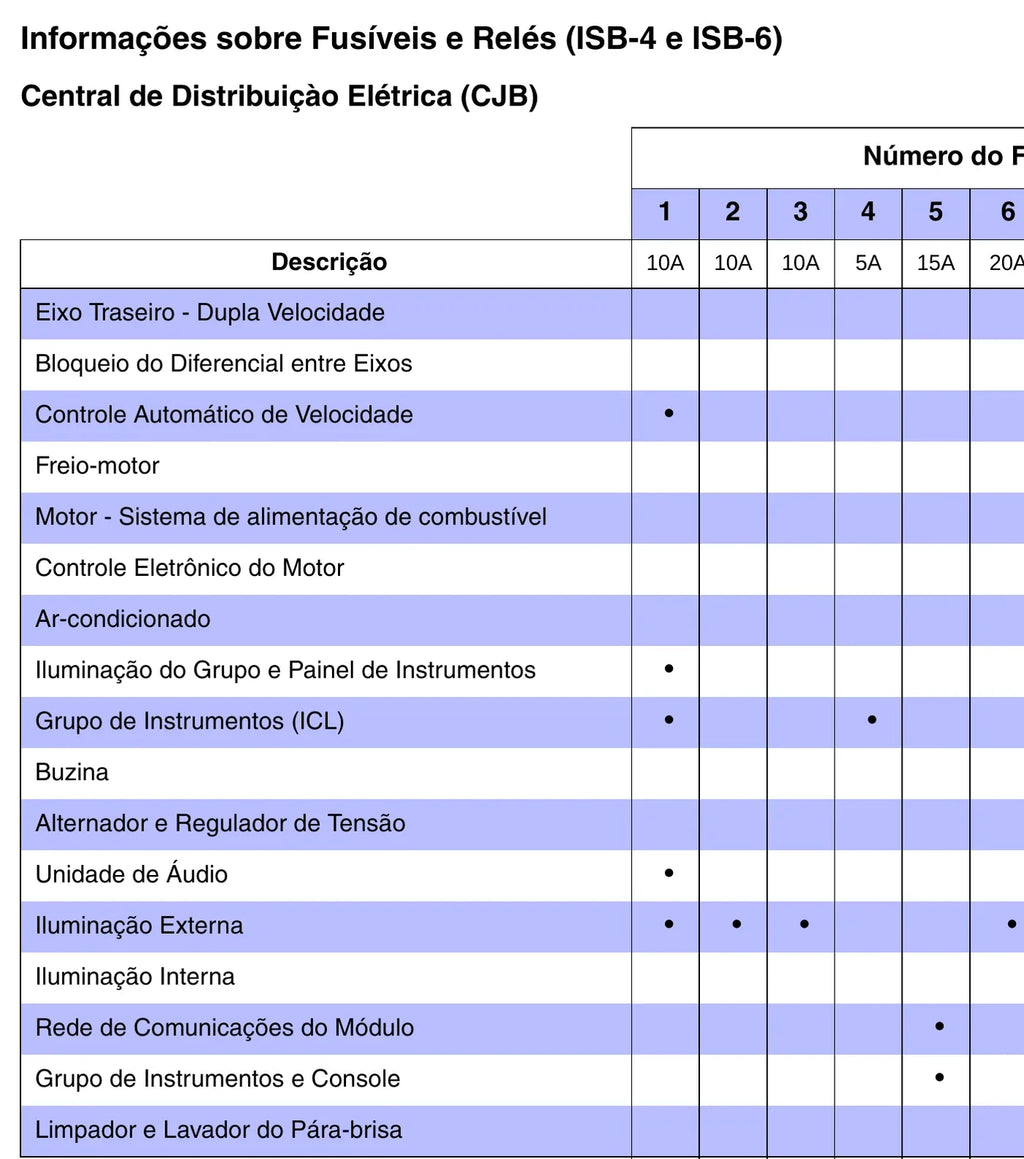

- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

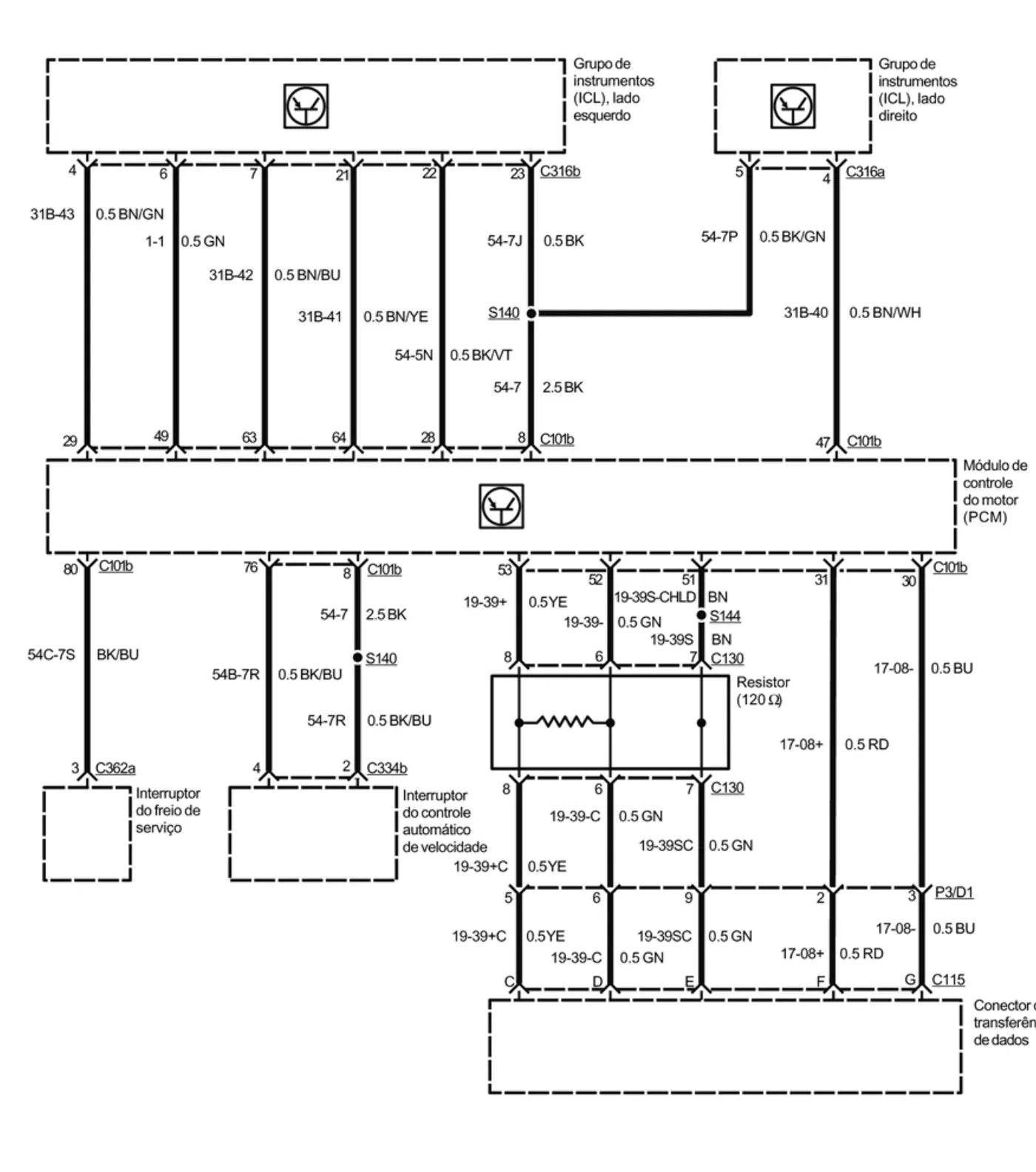

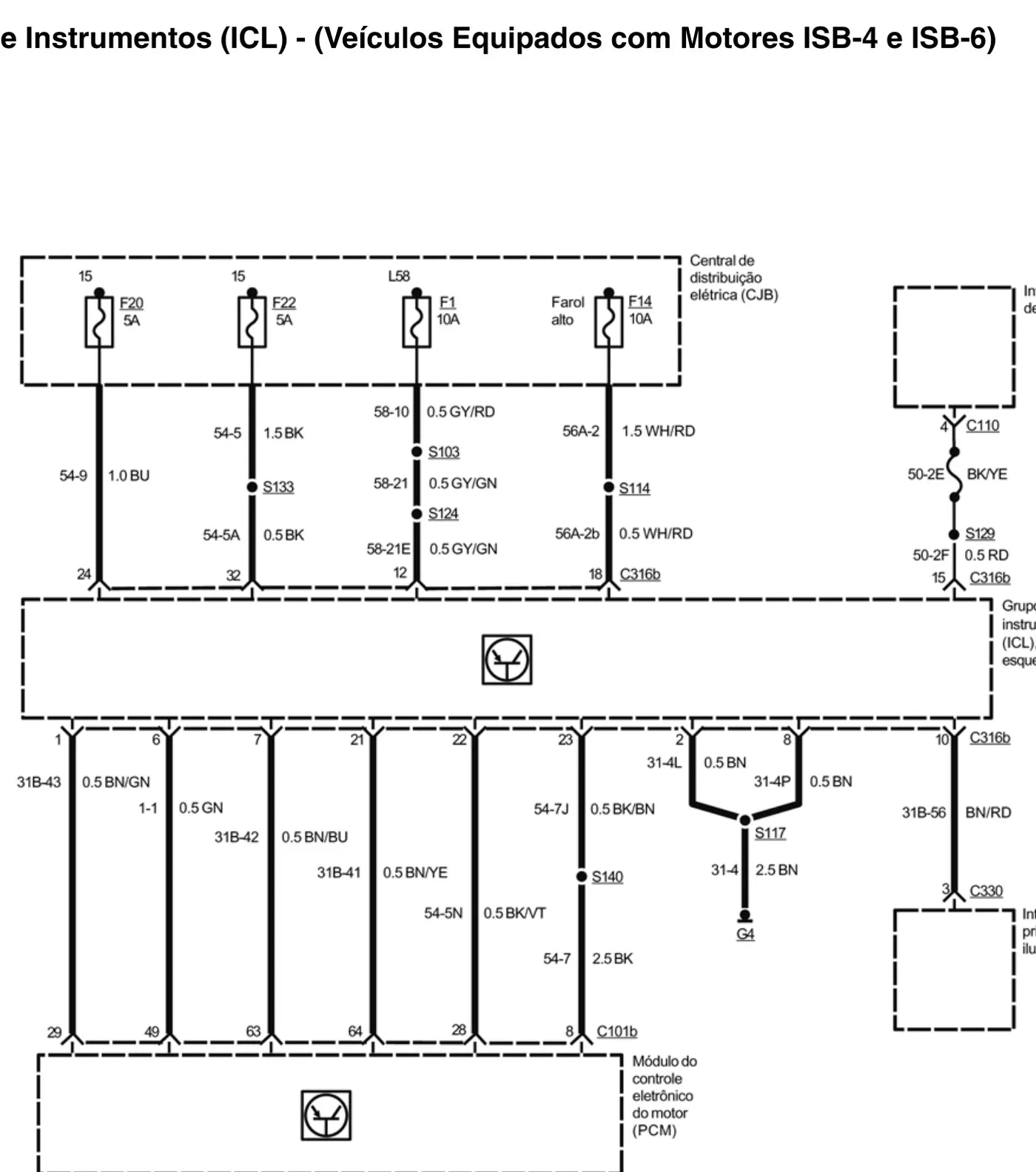

- Diagramas elétricos (197 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (4 páginas) — o desenho do circuito de ar dos freios.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Circuitos de combustível do modelo (1 página) — o circuito de combustível e a posição do tanque por entre-eixo.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Seleção feita pela motorização Cummins Interact 6 275 cv (6 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 262 páginas divididas em 8 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que este material cobre
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 1 página
- Desenhos dimensionais do modelo — 3 páginas
- Referências ao modelo e tabelas de apoio — 9 páginas
Por que este material compensa
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Material organizado por sistema, com marcadores — não é um monte de página solta.
- Os pontos de massa estão localizados — que é onde mora boa parte dos defeitos intermitentes.
Quem mais usa este material
- Motorista proprietário que faz a própria manutenção
- Borracharia e oficina de freio que mexe na tubulação de ar
- Eletricista de caminhão e auto elétrica
- Retífica e oficina de motor diesel
- Frotista e manutenção própria
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
Produtos relacionados
- Ford Cargo C-2622e — esquema elétrico e pneumático (261 páginas)
- Ford Cargo C-2428e — esquema elétrico e pneumático (260 páginas)
- Ford Cargo C-2422e — esquema elétrico e pneumático (259 páginas)
Garantias e suporte
Download liberado na hora, assim que o pagamento é aprovado. Ficou em dúvida se este é o arquivo certo para o seu chassi? Fale com a gente pelo WhatsApp (62) 99846-7503 ou por contato@catalogoeservico.com.br — respondemos com o modelo em mãos.
