Esquema Elétrico Ford Cargo C-2428e — documento técnico em PDF com 260 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Quem trabalha com Ford Cargo C-2428e sabe: sem o esquema na mão, caçar um curto ou um fio interrompido vira tentativa e erro. Aqui está o desenho de cada circuito, com bitola, cor de fio, número do conector e do pino.
Ficha técnica do Ford Cargo C-2428e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
O que se destaca neste arquivo
- Especificações técnicas do modelo (4 páginas) — a ficha técnica do modelo (motor, câmbio, eixos, freios, pneus, cabine).

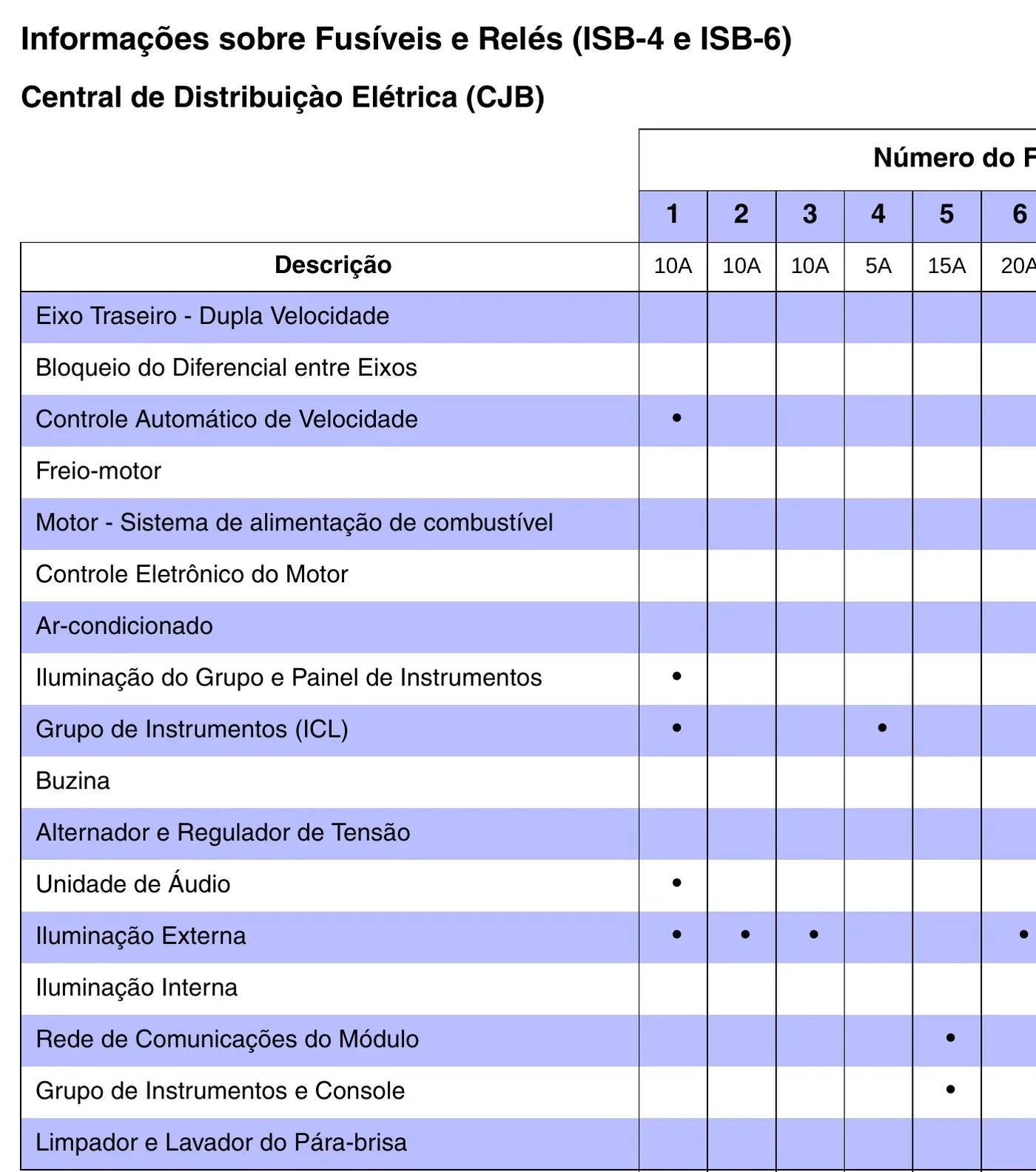

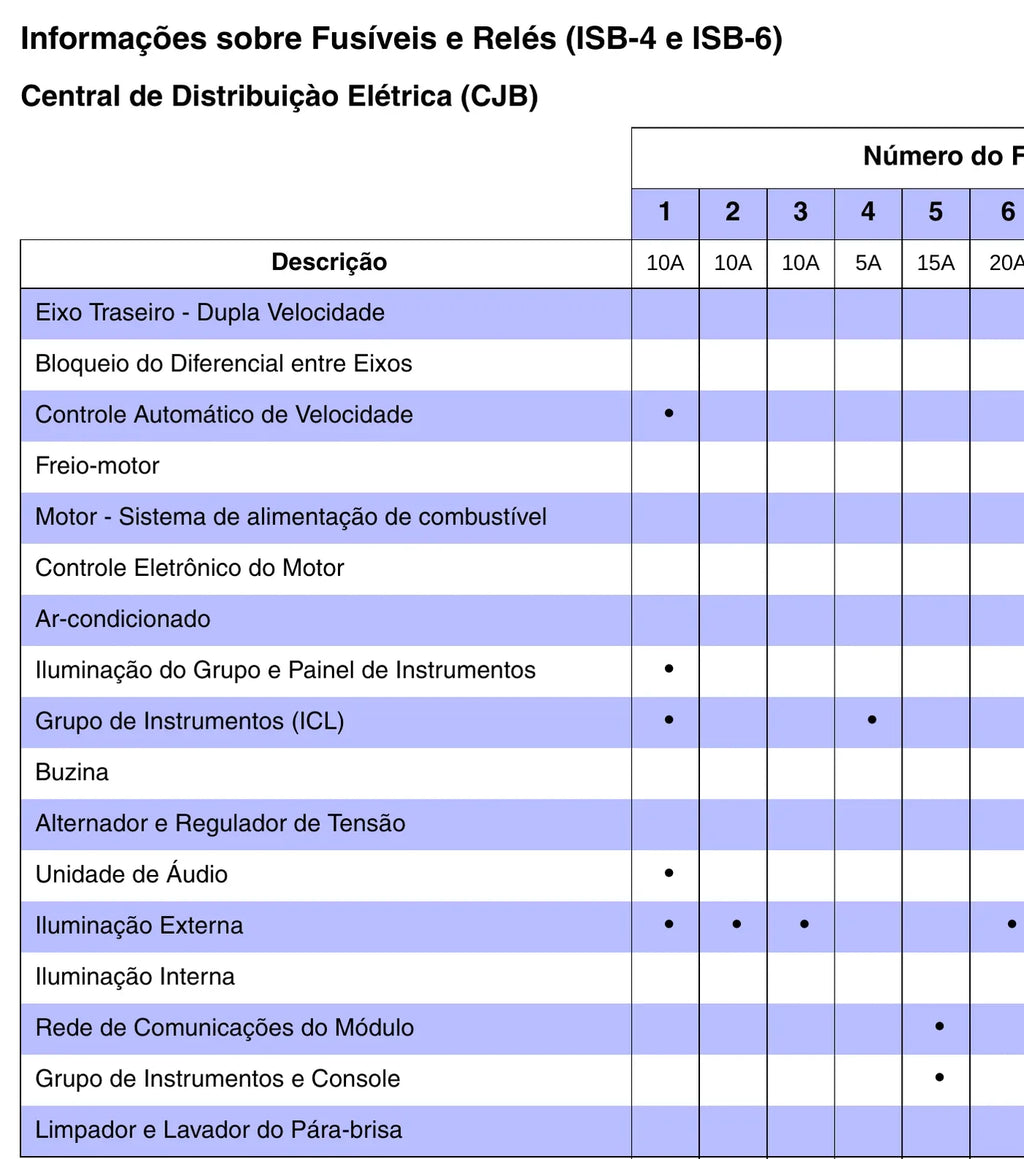

- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

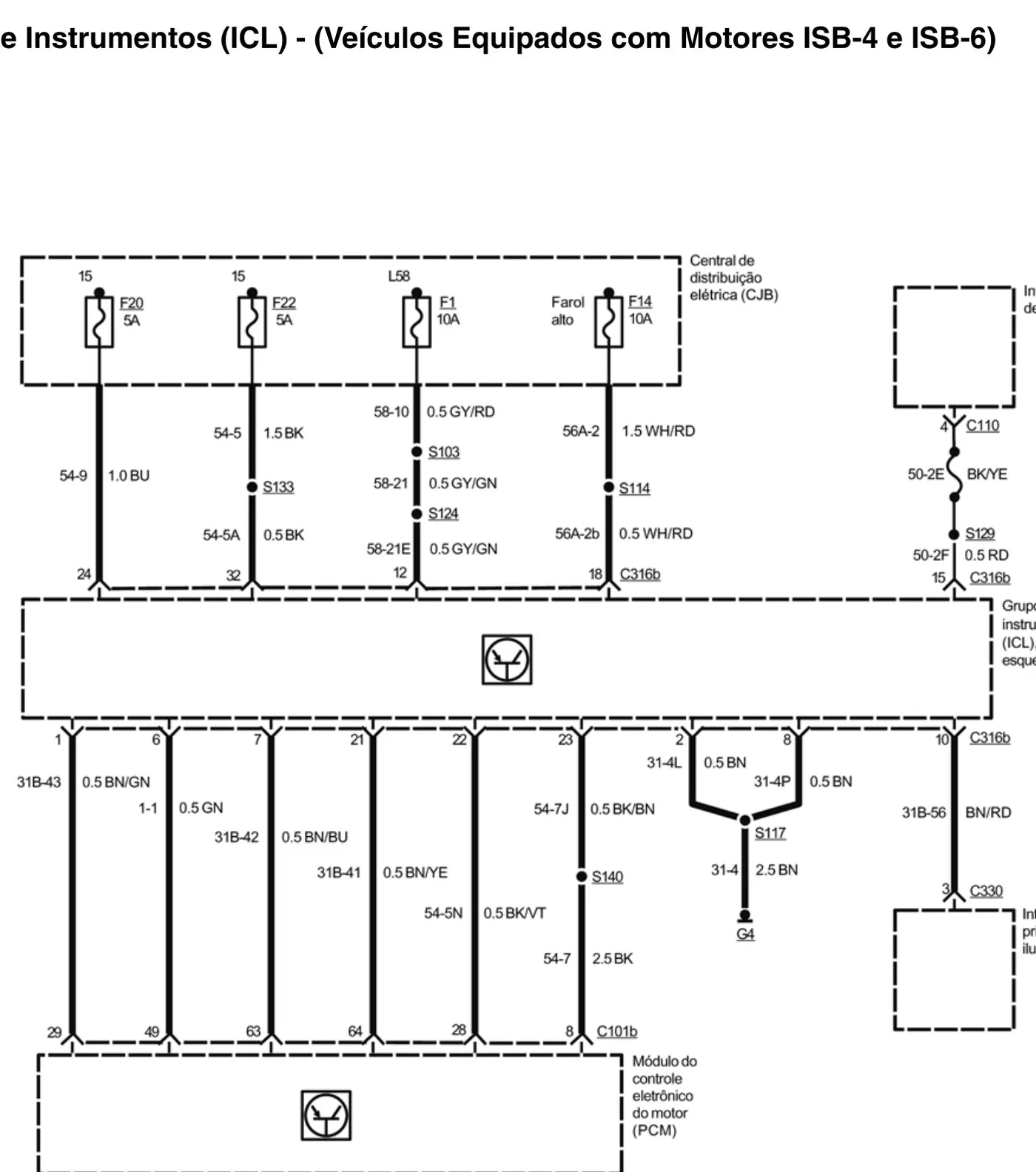

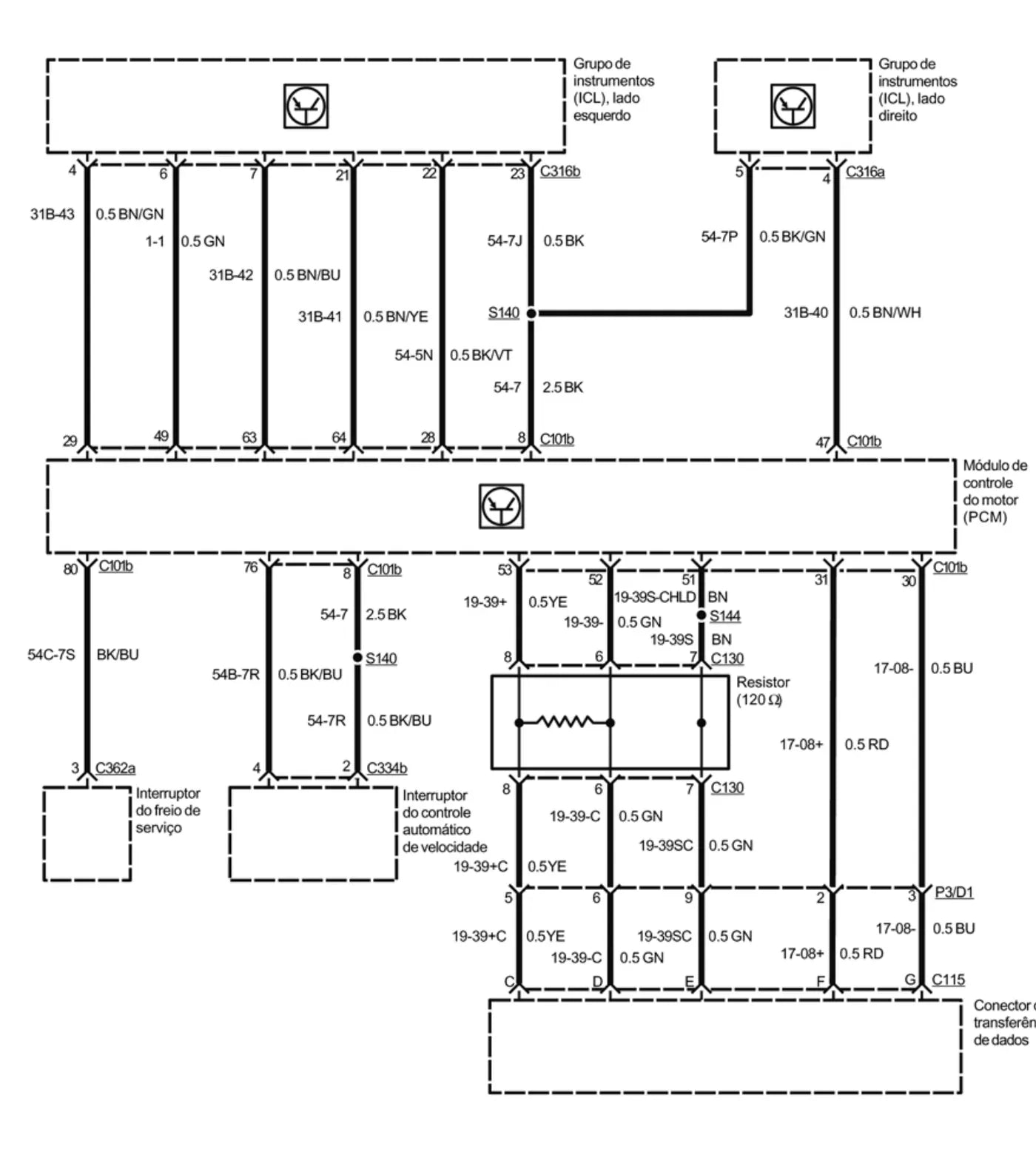

- Diagramas elétricos (197 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (4 páginas) — o traçado da tubulação de ar, válvulas e reservatórios.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Circuitos de combustível do modelo (2 páginas) — o circuito de combustível deste modelo, com a localização do tanque.
- Desenhos dimensionais do modelo (3 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Seleção feita pela motorização Cummins Interact 6 275 cv (6 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 260 páginas divididas em 8 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que vem dentro do arquivo
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 2 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências ao modelo e tabelas de apoio — 6 páginas
O que você ganha com ele
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
Indicado para
- Consultor técnico e perito de sinistro
- Loja de peças que precisa conferir aplicação por chassi
- Frotista e manutenção própria
- Auto elétrica que atende frota agregada
- Mecânico e oficina de linha pesada
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
