Esquema Elétrico Ford Cargo C-2622e — documento técnico em PDF com 261 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Aqui não tem texto de encher linguiça: são 261 páginas de desenho técnico do Ford Cargo C-2622e, as mesmas folhas que a rede autorizada usa para diagnosticar e instalar acessório.
Ficha técnica do Ford Cargo C-2622e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Pontos fortes deste material
- Especificações técnicas do modelo (4 páginas) — os dados de fábrica deste chassi: motorização, transmissão, eixos e capacidades.

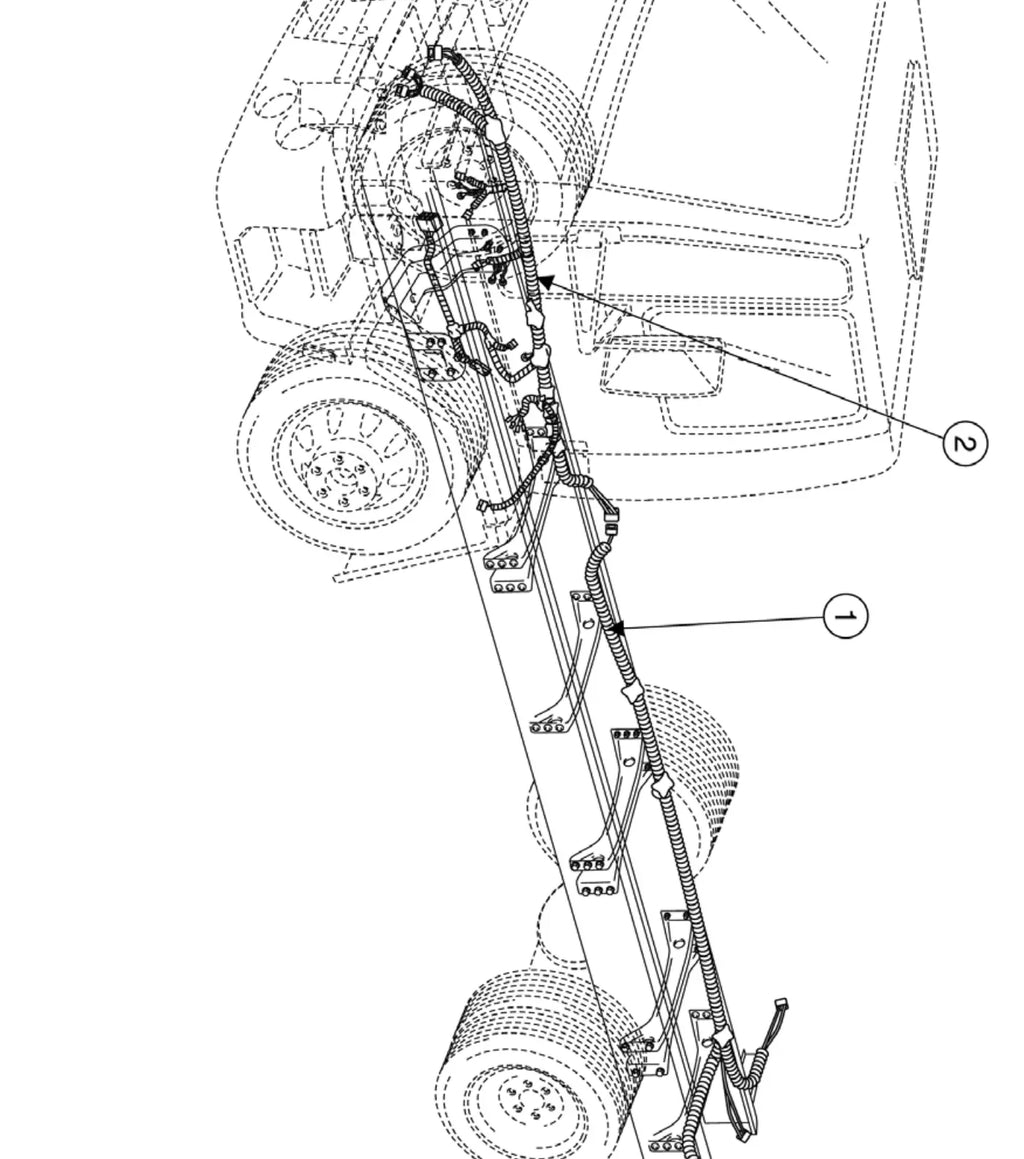

- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

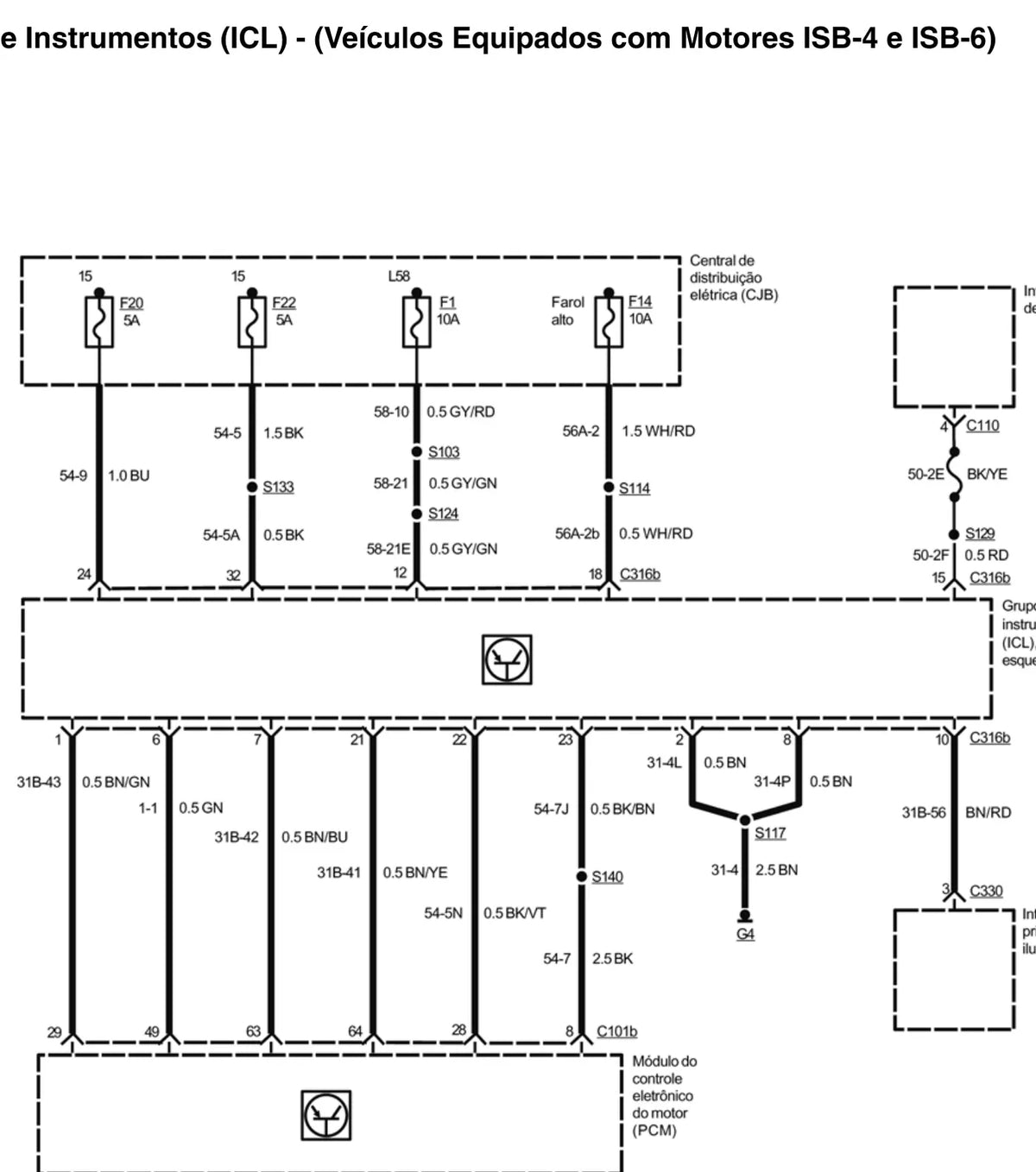

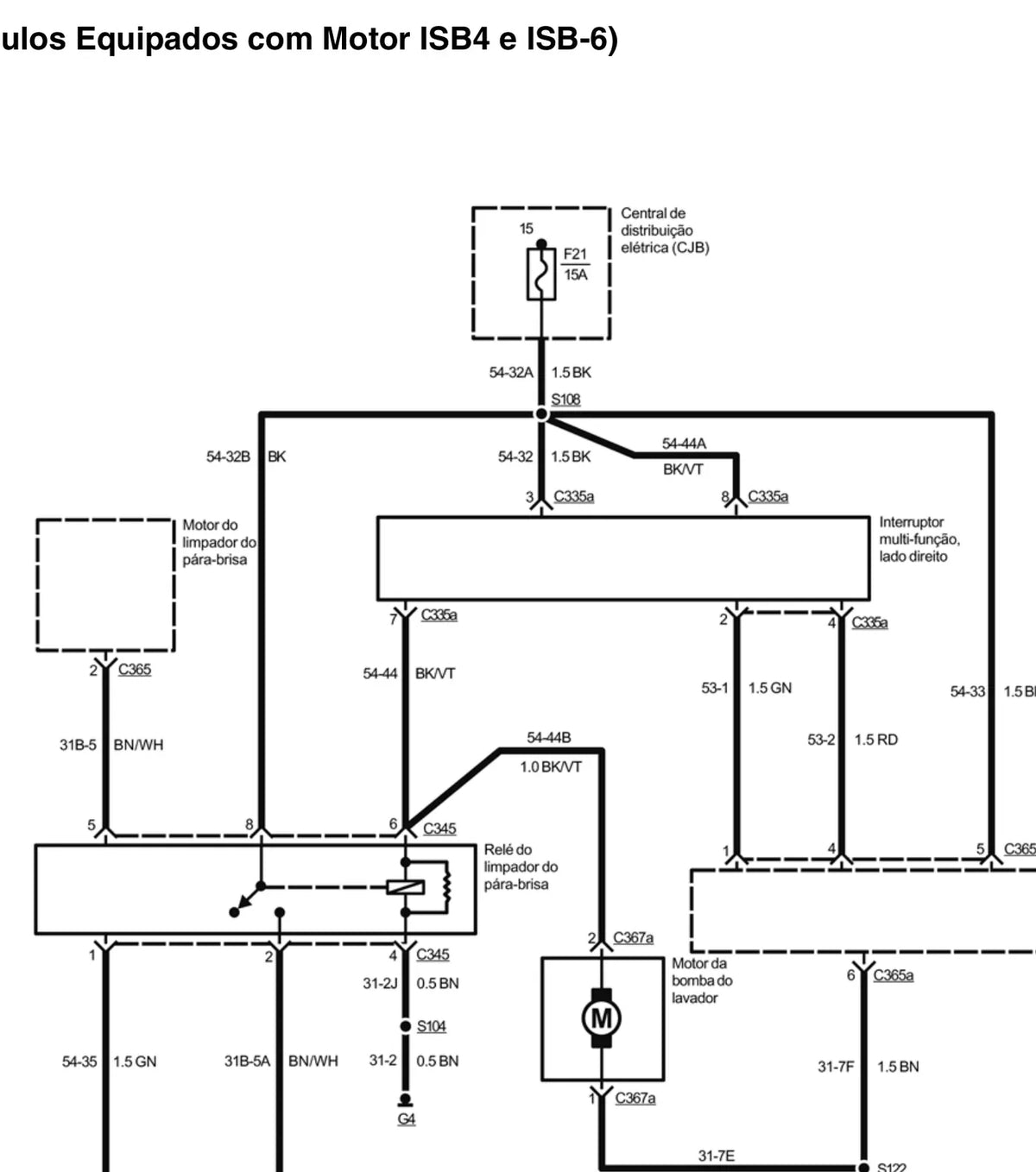

- Diagramas elétricos (197 páginas) — as folhas de esquema elétrico propriamente ditas, circuito por circuito.
- Circuitos pneumáticos de freio (4 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — informações de freio: LSV, distribuição de ar e cuidados no retrabalho da tubulação.
- Circuitos de combustível do modelo (2 páginas) — o circuito de combustível e a posição do tanque por entre-eixo.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Seleção feita pela motorização Cummins Interact 6 220 cv (6 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 261 páginas divididas em 8 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
Conteúdo, seção por seção
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 2 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências ao modelo e tabelas de apoio — 7 páginas
O que você ganha com ele
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
Para quem é
- Auto elétrica que atende frota agregada
- Mecânico e oficina de linha pesada
- Instalador de rastreador, tacógrafo e acessório 24V
- Retífica e oficina de motor diesel
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
Serve para o meu ano de fabricação?
O material é da geração Cargo Eletrônico / Série F (2004–2011). Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
