Esquema Elétrico Ford Cargo C-1717e — documento técnico em PDF com 254 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Montado para bancada: 254 páginas do Ford Cargo C-1717e com marcador em cada sistema, para achar o circuito em segundos em vez de folhear manual inteiro atrás de uma folha.
Ficha técnica do Ford Cargo C-1717e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — os dados de fábrica deste chassi: motorização, transmissão, eixos e capacidades.

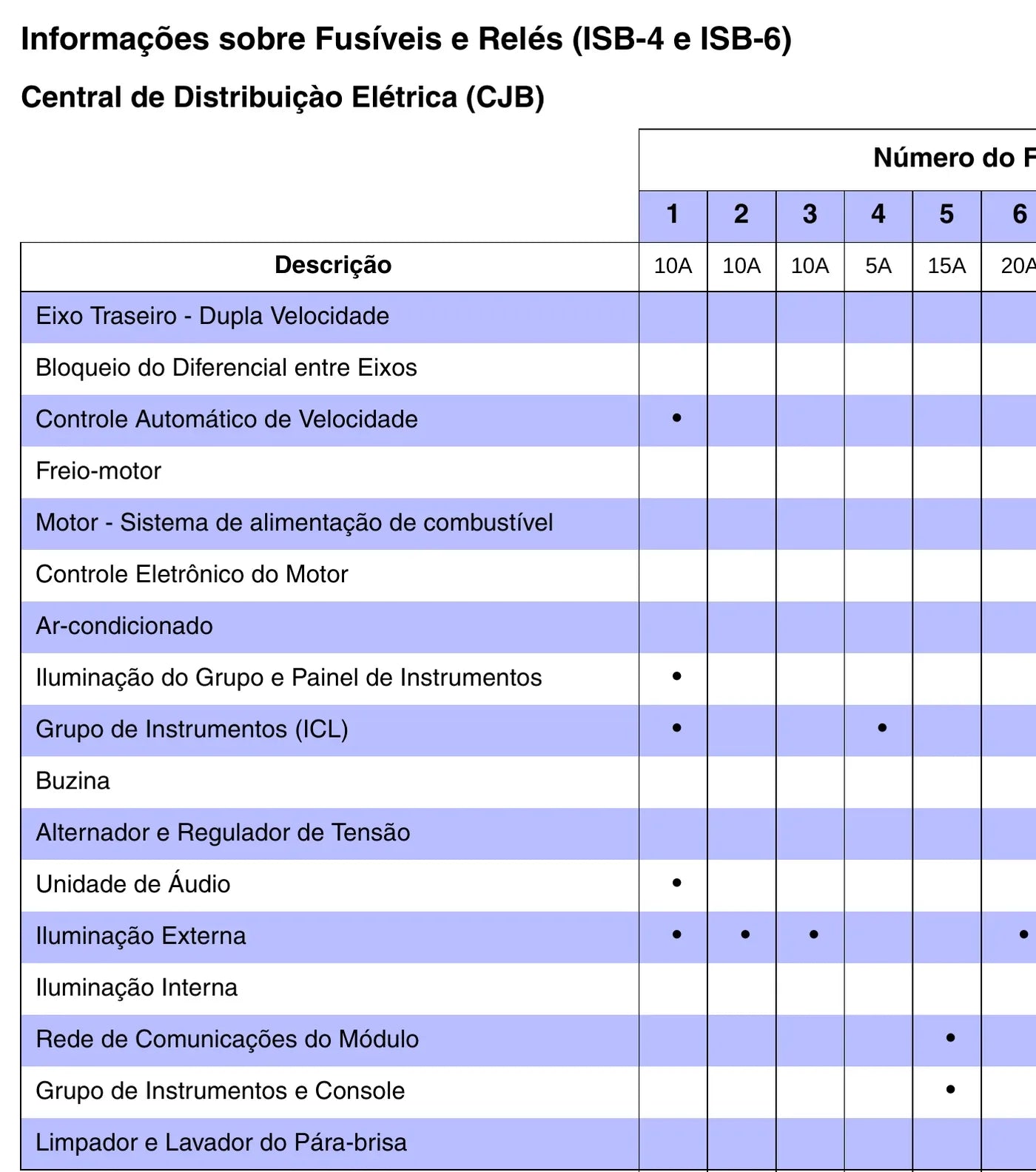

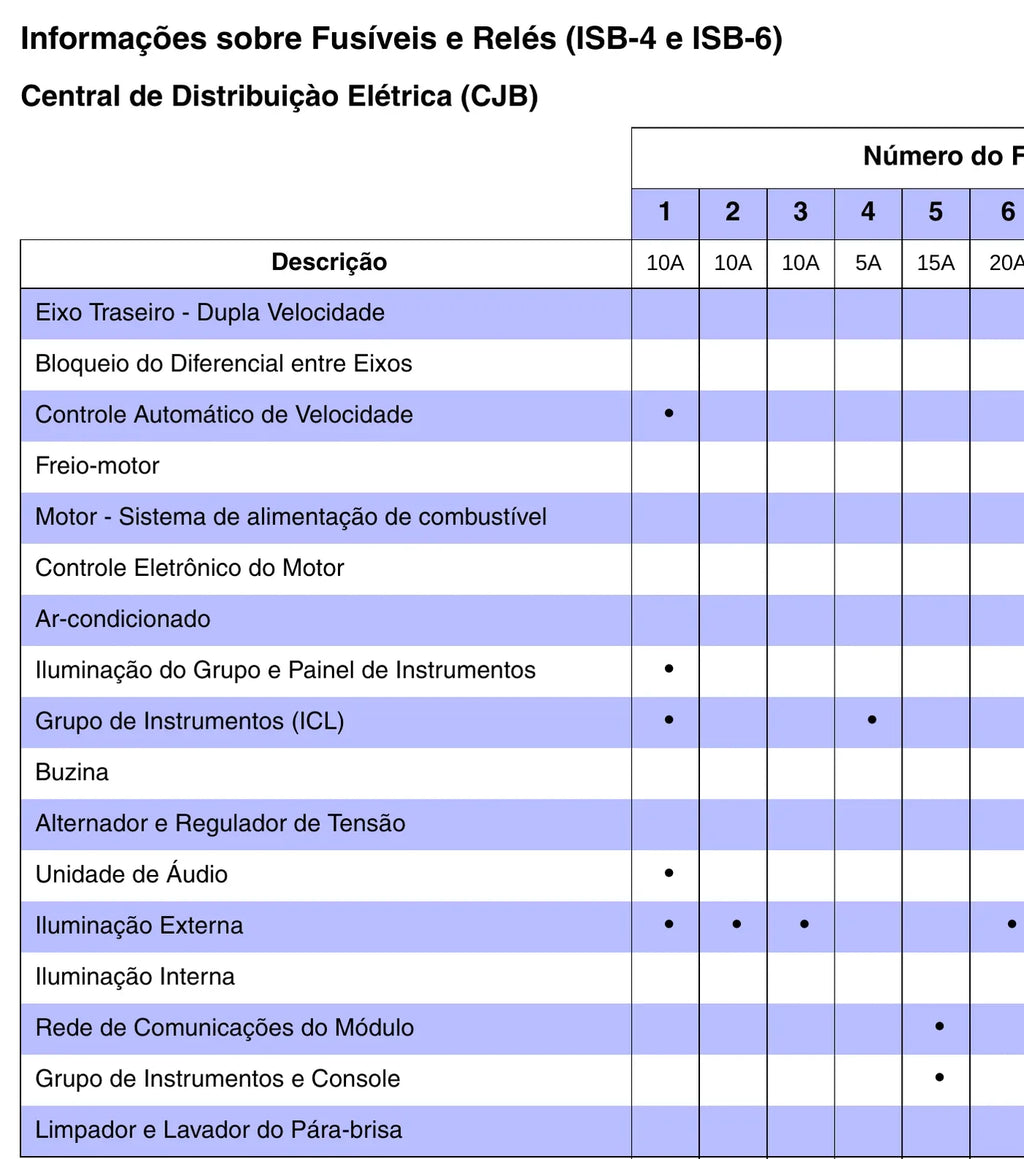

- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a parte de instalação: fusíveis, relés, chave geral, tomada de reboque e derivações.

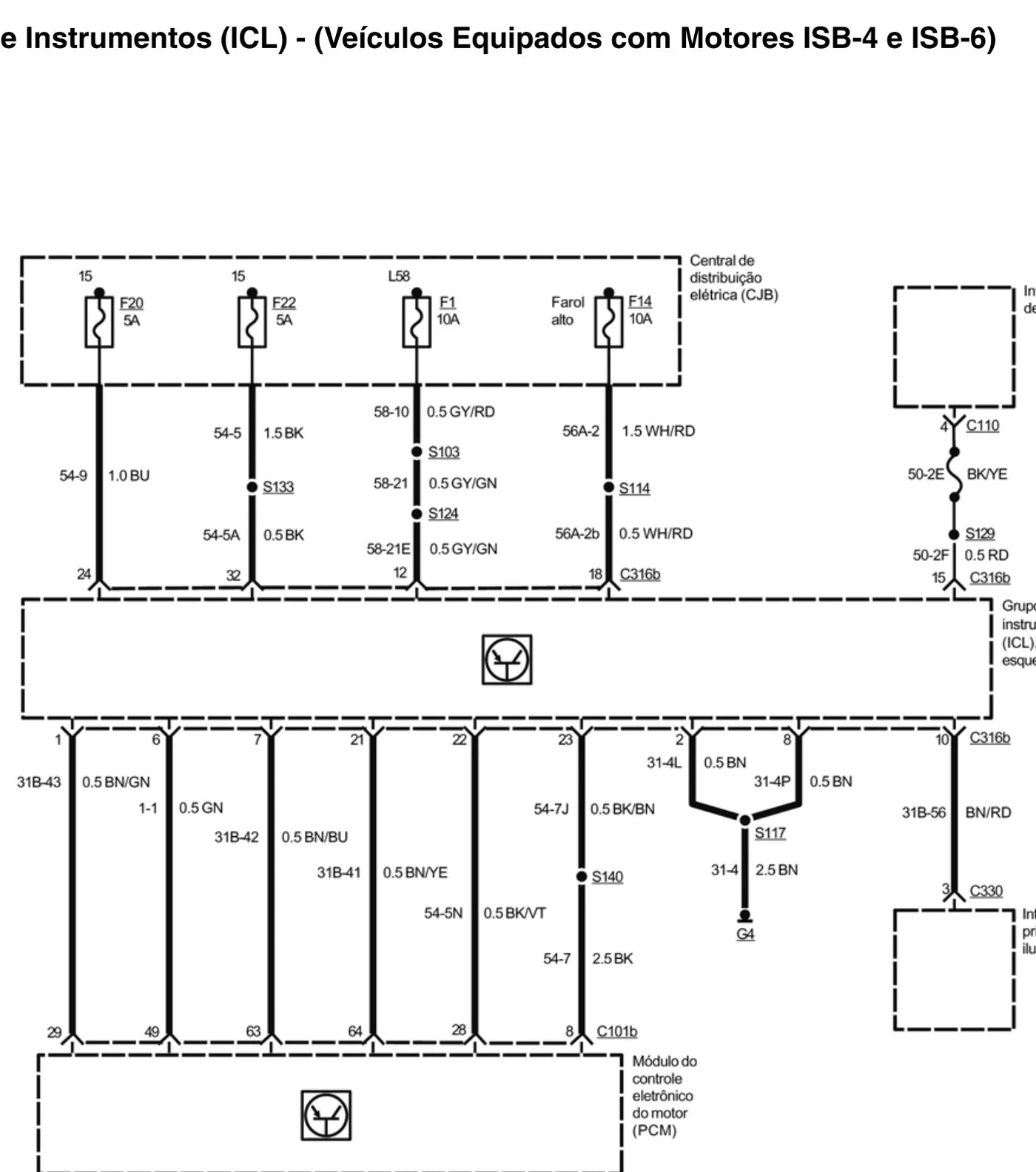

- Diagramas elétricos (197 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (4 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — regulagem da válvula sensível à carga (LSV), 3º eixo e ligações de ar.
- Circuitos de combustível do modelo (1 página) — o circuito de combustível e a posição do tanque por entre-eixo.
- Desenhos dimensionais do modelo (3 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Seleção feita pela motorização Cummins Interact 4 170 cv (4 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 254 páginas divididas em 8 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
Conteúdo, seção por seção
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 1 página
- Desenhos dimensionais do modelo — 3 páginas
- Referências ao modelo e tabelas de apoio — 1 página
O que você ganha com ele
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
Quem mais usa este material
- Mecânico e oficina de linha pesada
- Estudante e instrutor de manutenção diesel
- Implementador e encarroçador
- Retífica e oficina de motor diesel
- Instalador de rastreador, tacógrafo e acessório 24V
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
