Esquema Elétrico Ford Cargo 1717 — documento técnico em PDF com 91 páginas em português, cobrindo os circuitos deste modelo (Linha Cargo 2011). Montado para bancada: 91 páginas do Ford Cargo 1717 com marcador em cada sistema, para achar o circuito em segundos em vez de folhear manual inteiro atrás de uma folha.
Ficha técnica do Ford Cargo 1717 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — a ficha técnica oficial — motor, torque, relação de eixo, PBT e CMT.
- Sistema elétrico - instalação, fusíveis e relés (44 páginas) — como puxar energia com segurança: pontos de tomada, fusíveis, relés e aterramento.

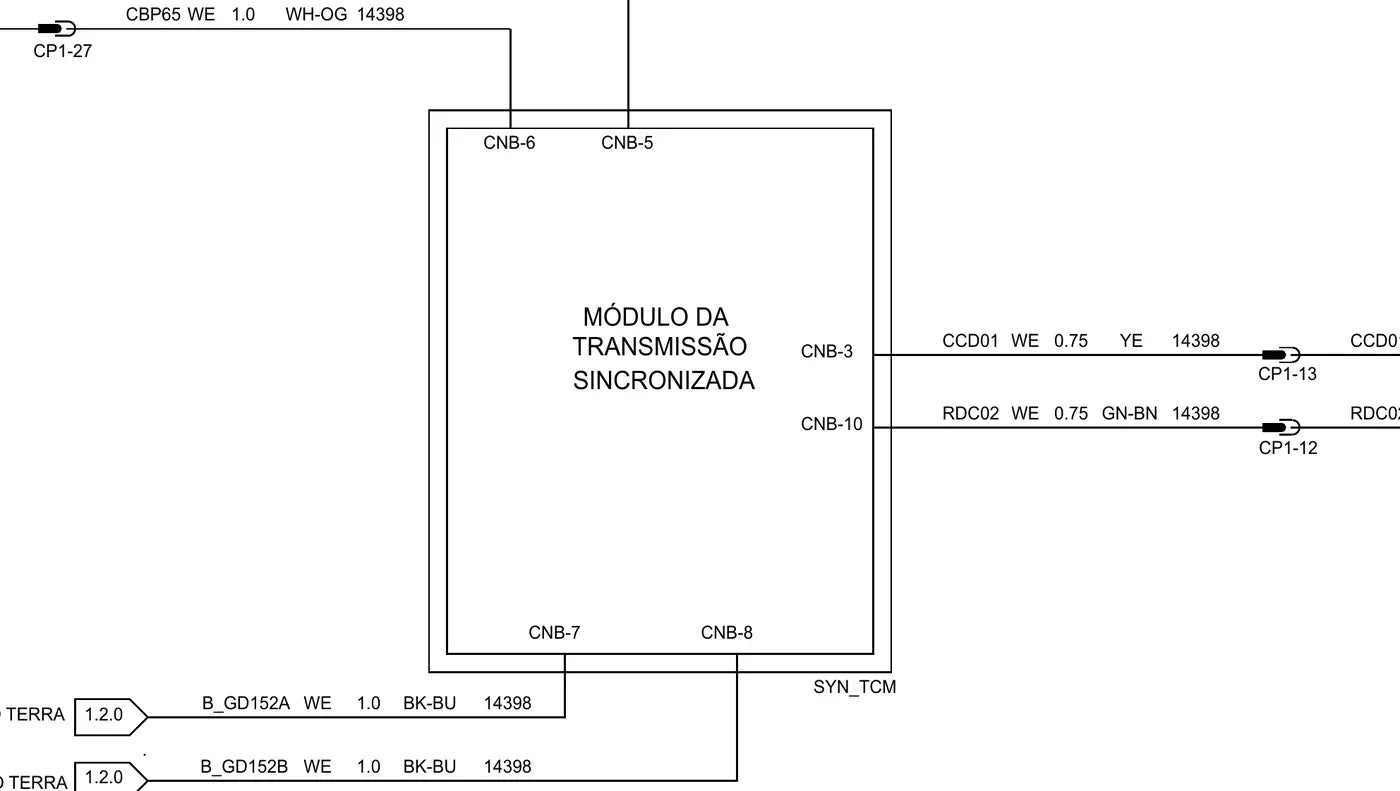

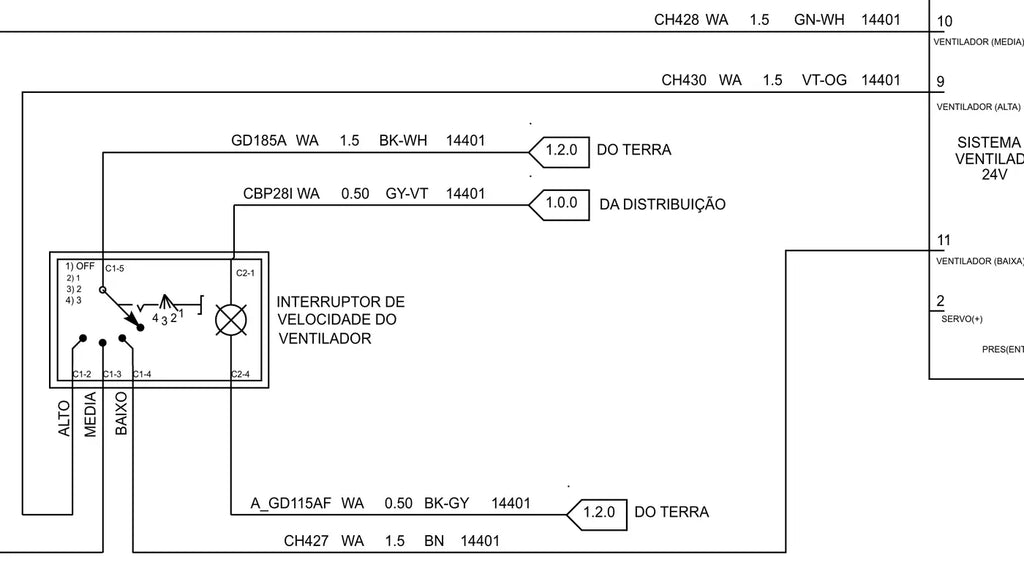

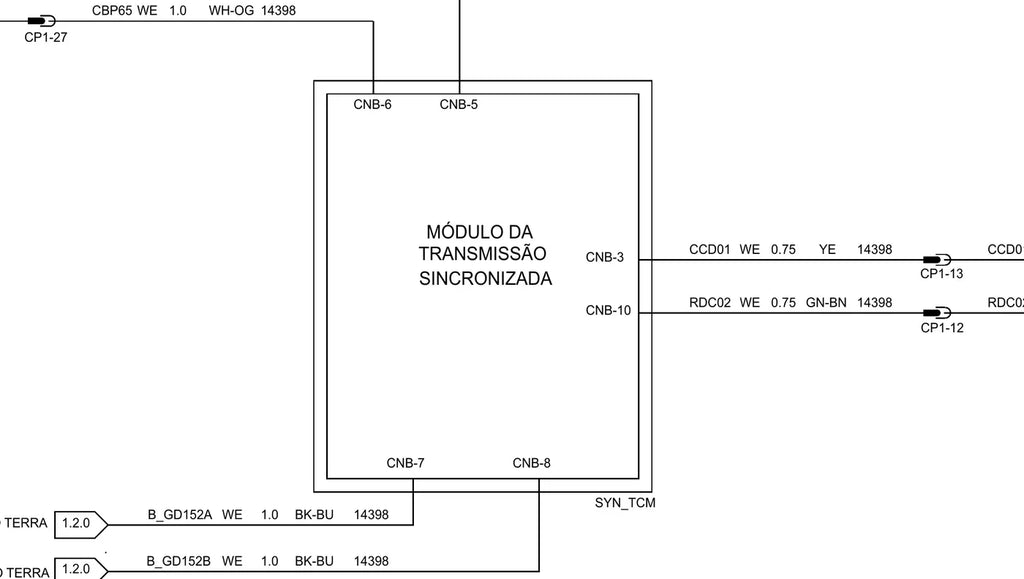

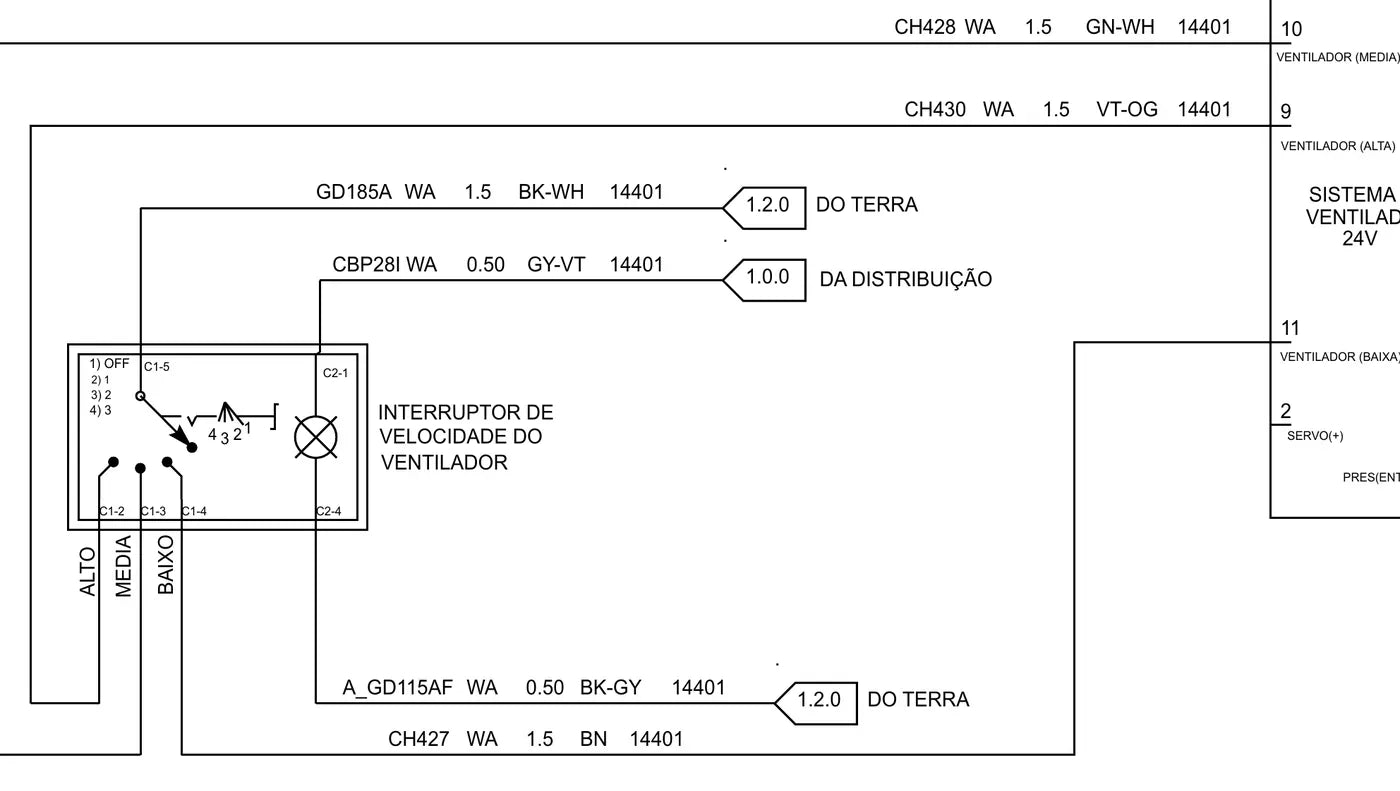

- Diagramas elétricos (22 páginas) — as folhas de esquema elétrico propriamente ditas, circuito por circuito.
- Circuitos pneumáticos de freio (2 páginas) — o traçado da tubulação de ar, válvulas e reservatórios.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos dimensionais em milímetros, com balanço dianteiro e traseiro.
- Referências a este modelo (1 página) — páginas do material que citam este modelo em tabelas e observações.
- Seleção feita pela motorização Cummins ISBe4: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 91 páginas divididas em 7 seções, sendo a maior delas "Sistema elétrico - instalação, fusíveis e relés", com 44 páginas.
Conteúdo, seção por seção
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 44 páginas
- Diagramas elétricos — 22 páginas
- Circuitos pneumáticos de freio — 2 páginas
- Sistema de freios — 14 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências a este modelo — 1 página
Por que vale a pena
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.

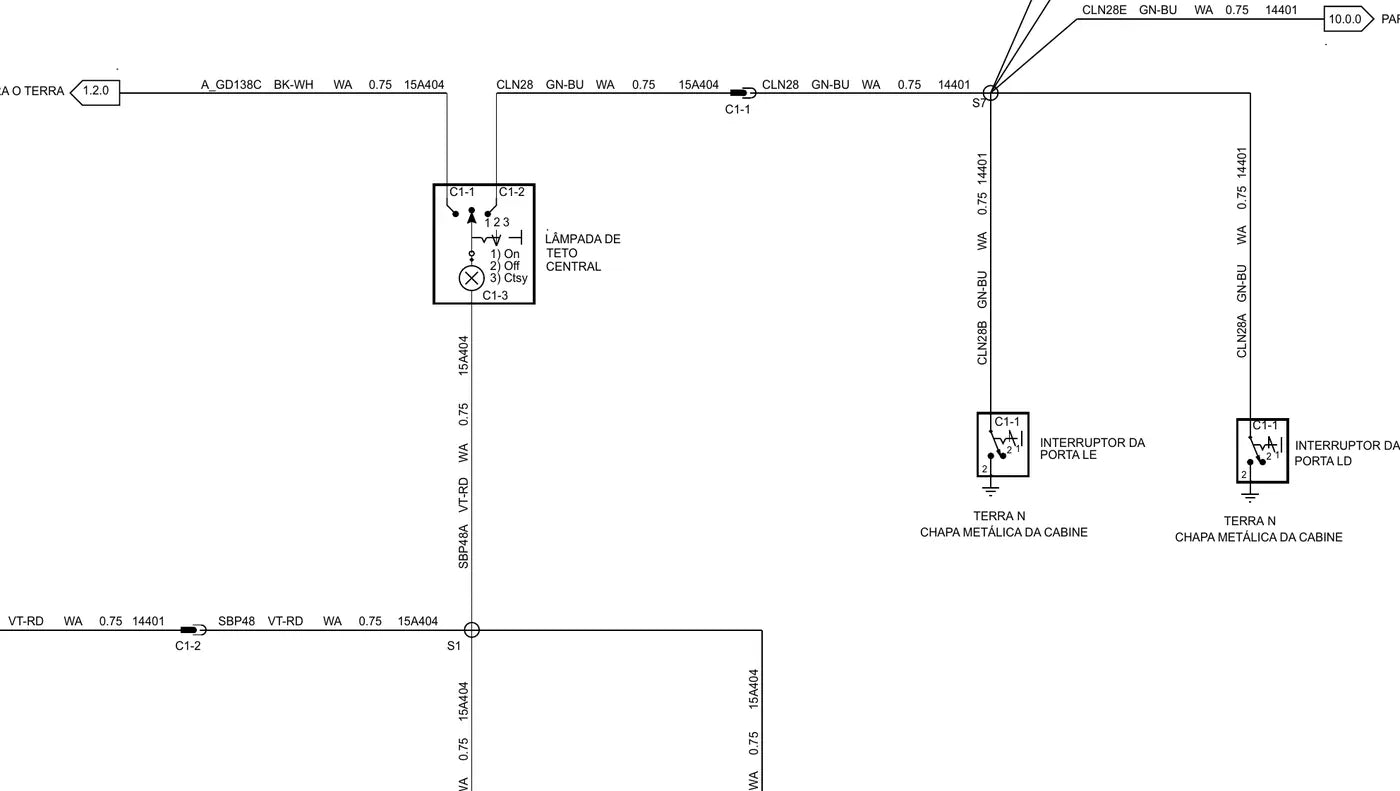

- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
Indicado para
- Implementador e encarroçador
- Retífica e oficina de motor diesel
- Motorista proprietário que faz a própria manutenção
- Oficina de ar-condicionado veicular pesado
- Mecânico e oficina de linha pesada
Perguntas frequentes
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
