Descrição
Especificações

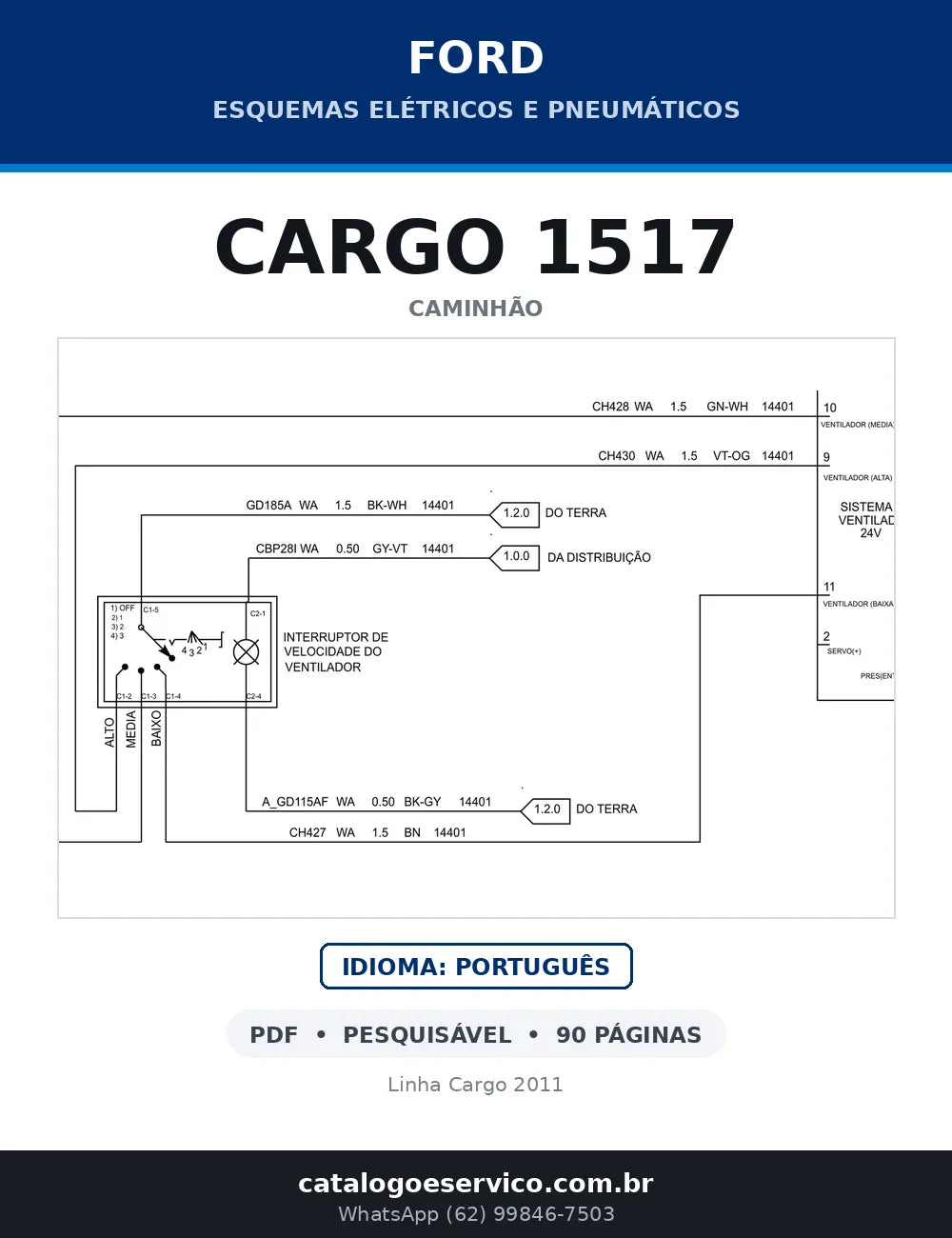

Esquema Elétrico Ford Cargo 1517 — documento técnico em PDF com 90 páginas em português, cobrindo os circuitos deste modelo (Linha Cargo 2011). Documento técnico do Ford Cargo 1517 reunido em um PDF só: parte elétrica, circuito de ar dos freios e as informações de instalação que o implementador e o eletricista precisam antes de mexer no chassi.
Ficha técnica do Ford Cargo 1517 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — os dados de fábrica deste chassi: motorização, transmissão, eixos e capacidades.
- Sistema elétrico - instalação, fusíveis e relés (44 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

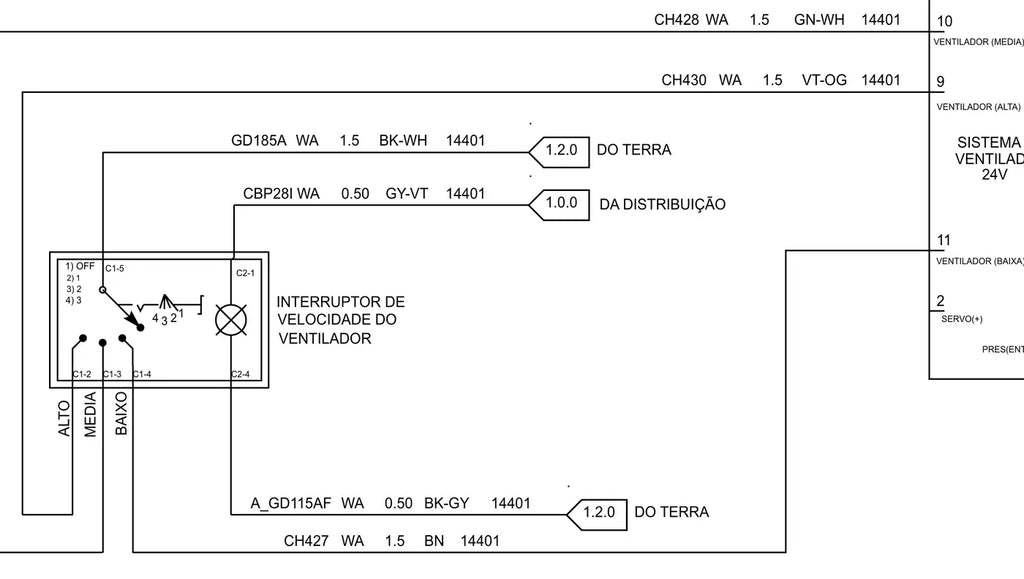

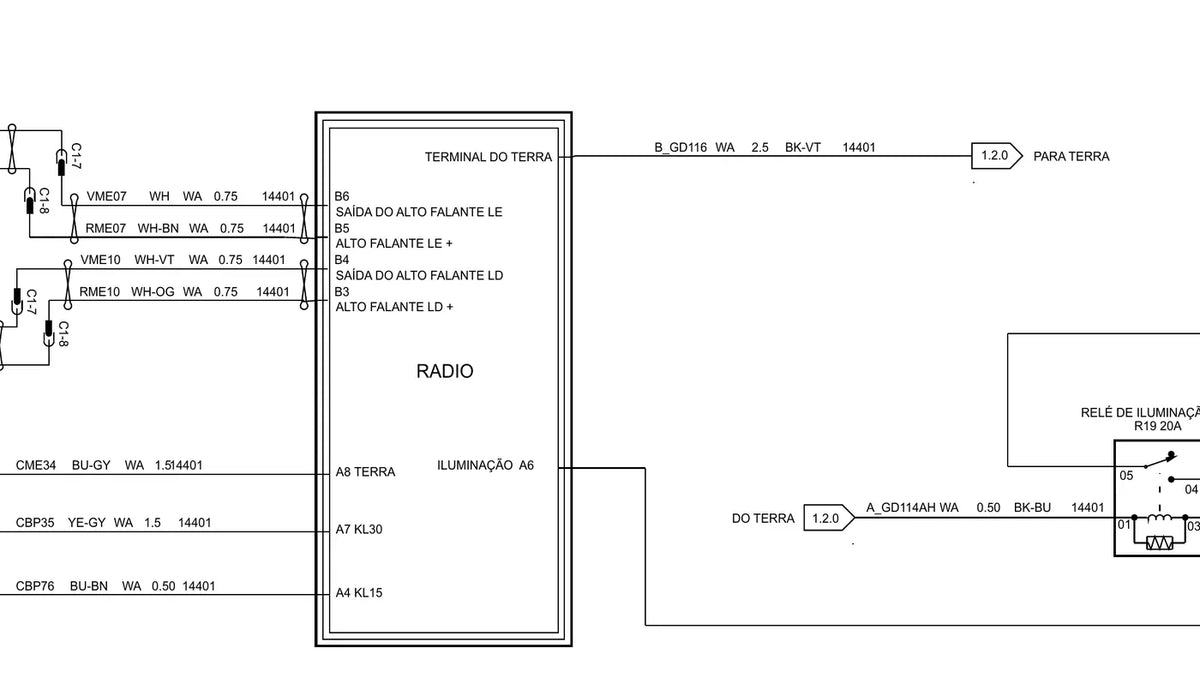

- Diagramas elétricos (22 páginas) — os esquemas elétricos folha a folha, do positivo da bateria ao ponto de massa.
- Circuitos pneumáticos de freio (2 páginas) — o traçado da tubulação de ar, válvulas e reservatórios.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Desenhos dimensionais do modelo (2 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Referências a este modelo (1 página) — as tabelas e notas em que este chassi aparece nominalmente.
- Seleção feita pela motorização Cummins ISBe4: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 90 páginas divididas em 7 seções, sendo a maior delas "Sistema elétrico - instalação, fusíveis e relés", com 44 páginas.
O que vem dentro do arquivo
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 44 páginas
- Diagramas elétricos — 22 páginas
- Circuitos pneumáticos de freio — 2 páginas
- Sistema de freios — 14 páginas
- Desenhos dimensionais do modelo — 2 páginas
- Referências a este modelo — 1 página
Por que vale a pena
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Material organizado por sistema, com marcadores — não é um monte de página solta.

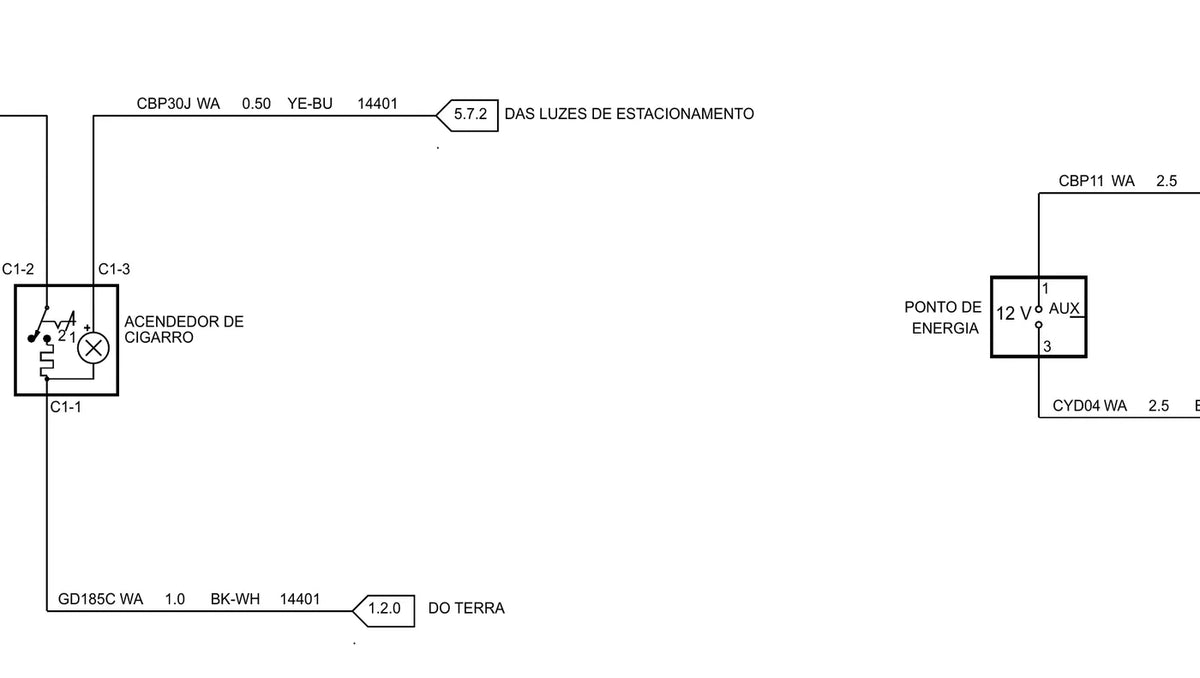

- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
Quem mais usa este material
- Auto elétrica que atende frota agregada
- Motorista proprietário que faz a própria manutenção
- Loja de peças que precisa conferir aplicação por chassi
- Consultor técnico e perito de sinistro
- Frotista e manutenção própria
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
É pesquisável?
Sim, o texto do PDF permite busca. Você acha o sistema pelo nome sem folhear tudo.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
Produtos relacionados
- Ford Cargo 1317 — esquema elétrico e pneumático (89 páginas)
- Ford Cargo 1717 — esquema elétrico e pneumático (91 páginas)
- Ford Cargo 2622 — esquema elétrico e pneumático (92 páginas)
Garantias e suporte
Download liberado na hora, assim que o pagamento é aprovado. Ficou em dúvida se este é o arquivo certo para o seu chassi? Fale com a gente pelo WhatsApp (62) 99846-7503 ou por contato@catalogoeservico.com.br — respondemos com o modelo em mãos.
