Esquema Elétrico Ford Cargo 2622 — documento técnico em PDF com 92 páginas em português, cobrindo os circuitos deste modelo (Linha Cargo 2011). O conteúdo é o material técnico do próprio fabricante, separado para o Ford Cargo 2622: as folhas de esquema que se aplicam a este chassi, o circuito de ar dos freios e as informações de instalação elétrica que o eletricista consulta na hora do serviço.
Ficha técnica do Ford Cargo 2622 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — a ficha técnica do modelo (motor, câmbio, eixos, freios, pneus, cabine).
- Sistema elétrico - instalação, fusíveis e relés (44 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

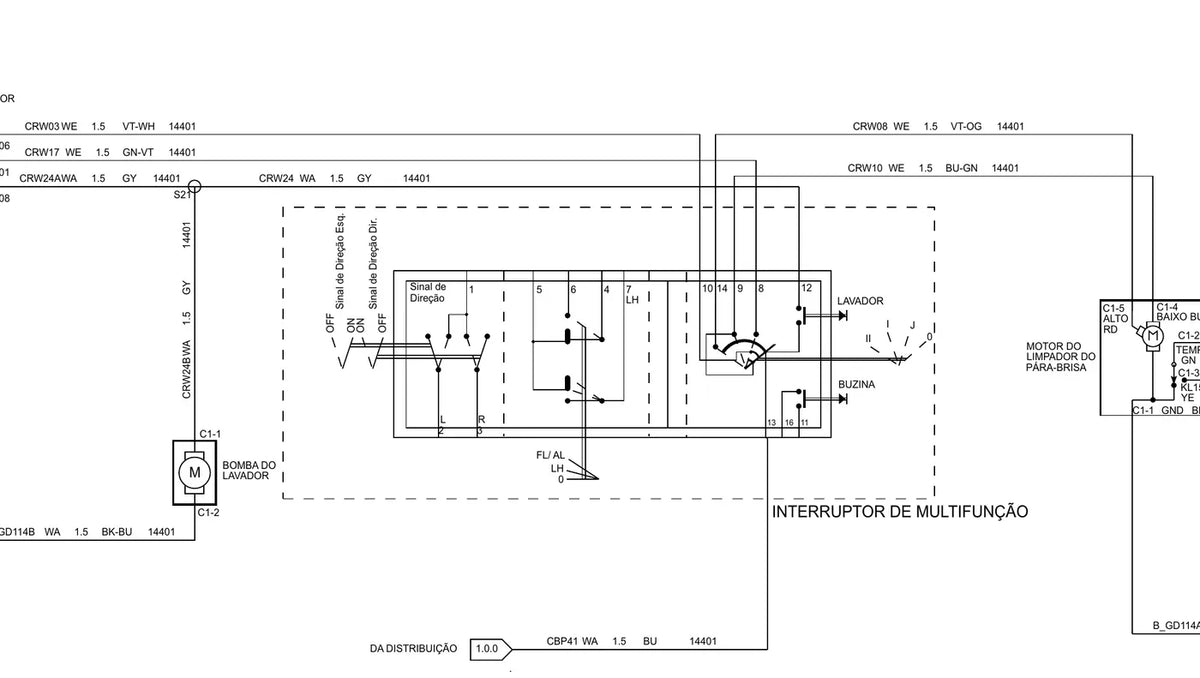

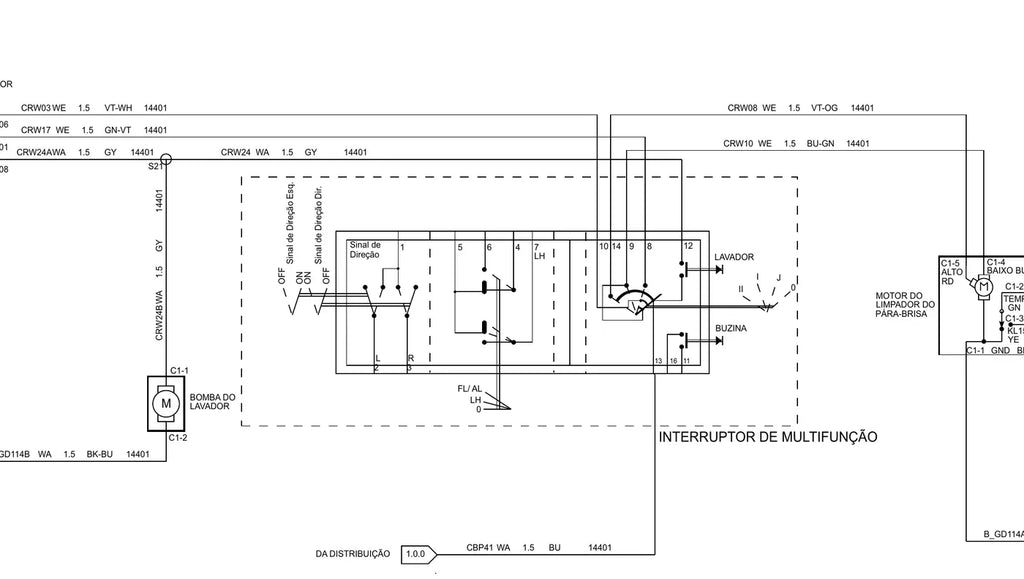

- Diagramas elétricos (22 páginas) — os esquemas elétricos folha a folha, do positivo da bateria ao ponto de massa.
- Circuitos pneumáticos de freio (3 páginas) — o desenho do circuito de ar dos freios.
- Sistema de freios (14 páginas) — informações de freio: LSV, distribuição de ar e cuidados no retrabalho da tubulação.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Referências a este modelo (1 página) — referências diretas a este modelo em tabelas de apoio.
- Seleção feita pela motorização Cummins ISBe6: as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 92 páginas divididas em 7 seções, sendo a maior delas "Sistema elétrico - instalação, fusíveis e relés", com 44 páginas.
O que este material cobre
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 44 páginas
- Diagramas elétricos — 22 páginas
- Circuitos pneumáticos de freio — 3 páginas
- Sistema de freios — 14 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências a este modelo — 1 página
Por que vale a pena
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.

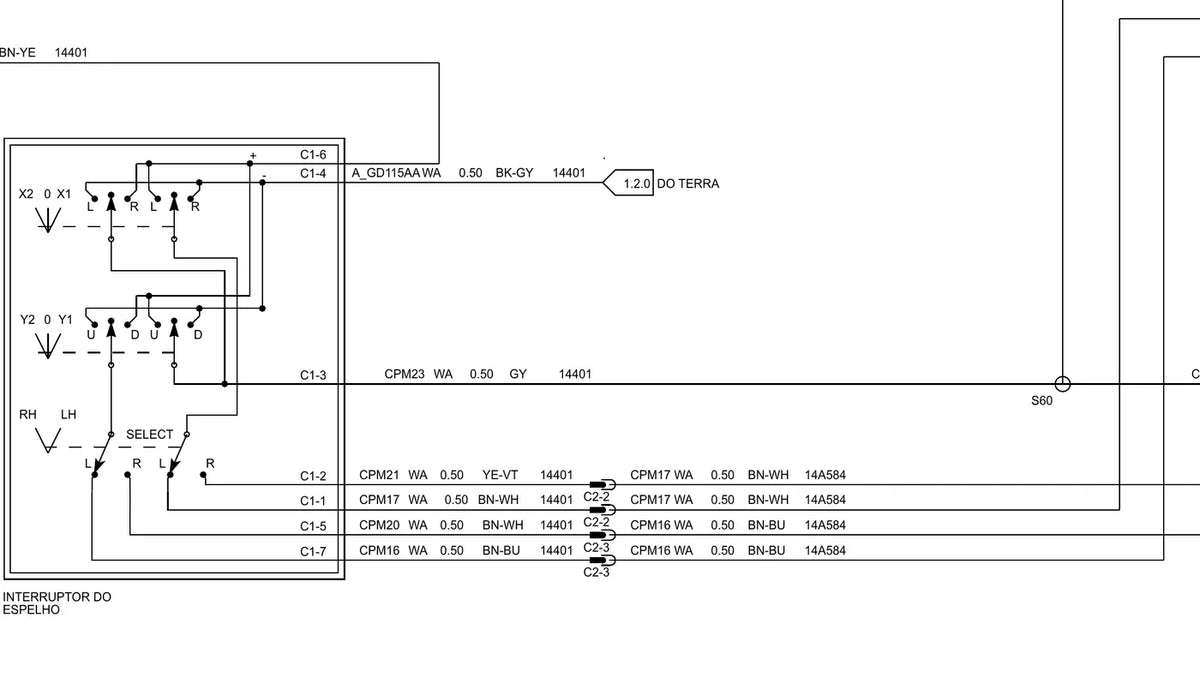

- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
