Diagramas Elétricos e Hidráulicos Volvo L90F

Especificações

O Esquema Elétrico Volvo L90F é o documento técnico em PDF, com 204 páginas em português e inglês, que traz os subesquemas elétricos circuito por circuito, com a identificação de fusíveis, relés e conectores.

Destaques deste material

• Bloco de esquemas 201 a 206 dedicado ao motor eletrônico: sensores da E-ECU, injeção common rail com seis injetores, válvula EGR e pré-aquecimento
• Circuitos do filtro de combustível eletricamente aquecido e do aquecedor de pré-aquecimento, com relés e fusíveis identificados
• Esquema de alimentação de voltagem com duas baterias, alternador, chave geral, motor de partida e contador de horas
• Ventilador de arrefecimento reversível com comando PWM, sensor de rotação do ventilador e sensor de temperatura na saída do radiador
• Pranchas repetidas por faixa de número de série, cobrindo as fábricas de Arvika, Asheville e Pederneiras
• Lista de componentes hidráulicos com bombas P2 e P3, válvula central, bloco acumulador de freios, bloco do Boom Suspension System, bloco de descida de carga e ventilador reversível

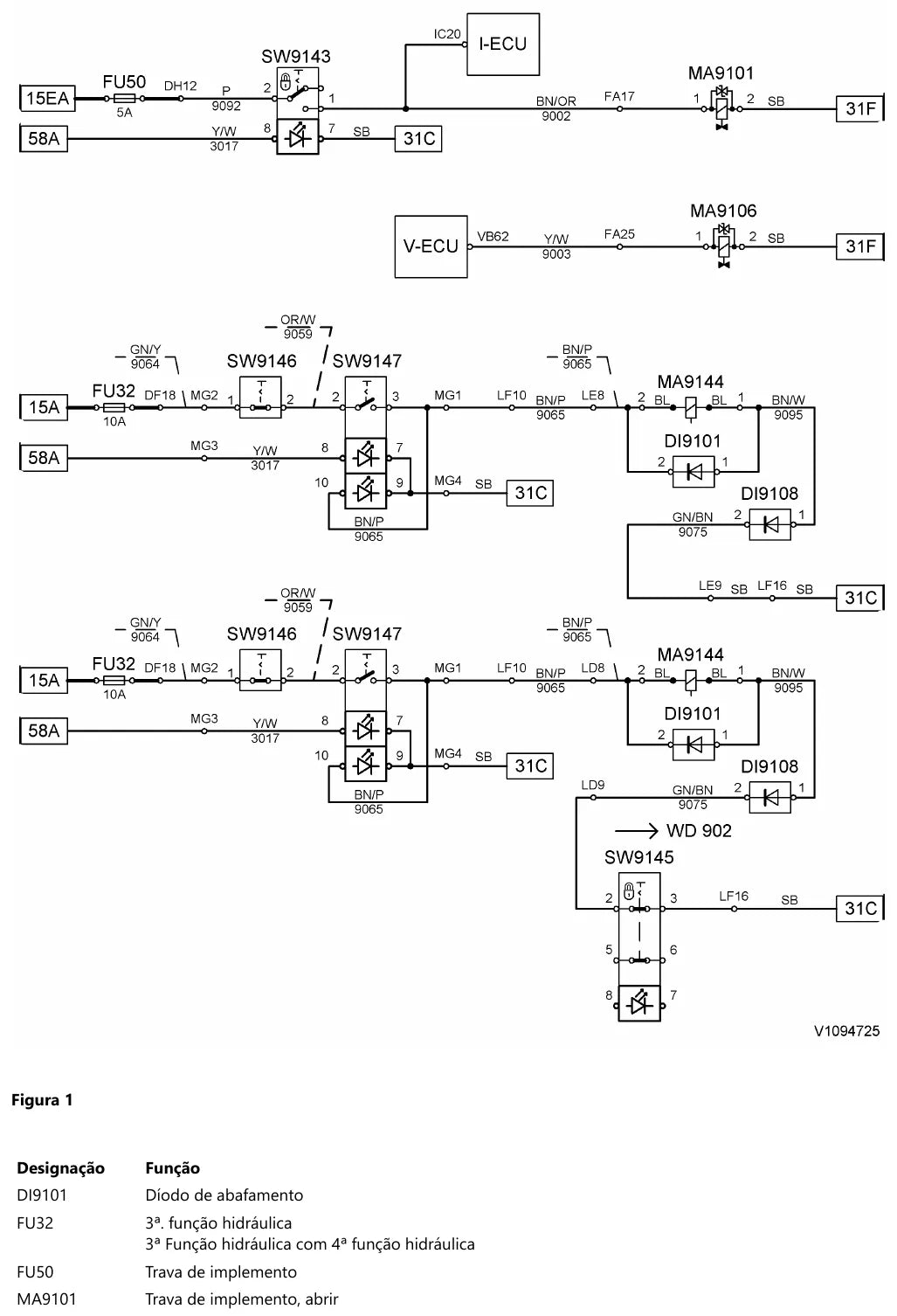

• Cada esquema acompanhado de tabela designação/função e de figura de posicionamento dos componentes

Circuitos e conteúdos deste esquema

• Esquemas do motor: arrefecimento, nível de combustível e reversão do ventilador
• Sensores ligados à E-ECU
• Pré-aquecimento, alimentação de tensão da E-ECU, válvula EGR e filtro de combustível aquecido
• Pedal do acelerador e acelerador manual
• Injeção e válvula de pressão de combustível
• Alimentação de voltagem: baterias, alternador, chave geral, motor de partida e horímetro

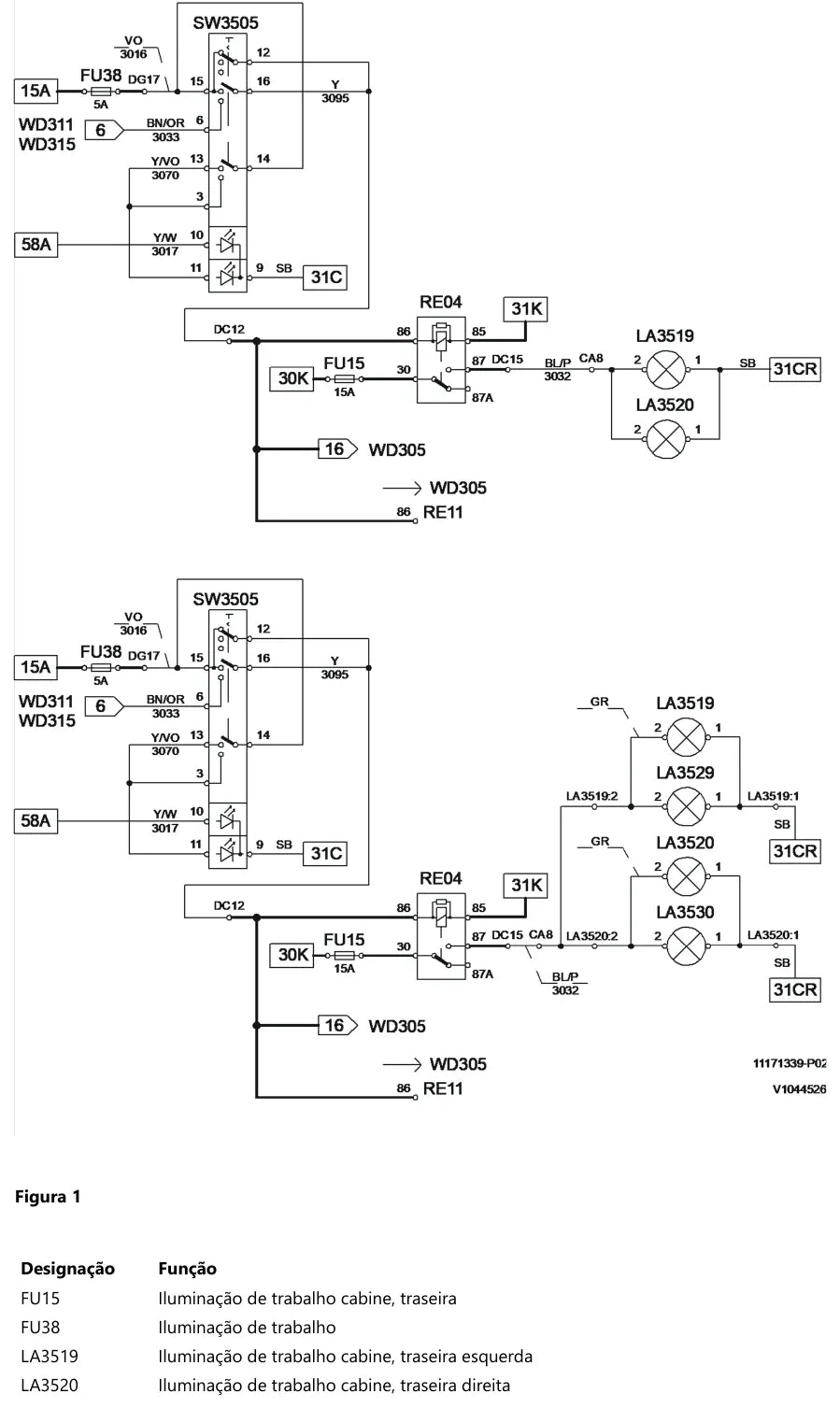

• Iluminação, faróis de trabalho e sinalização
• Transmissão e sistema de freios
• Direção e direção por alavanca (CDC)
• Cabine, climatização e conforto do operador
• Hidráulica de implemento e Boom Suspension System (BSS)
• Lista de componentes do sistema hidráulico
• Figuras de posicionamento dos componentes na máquina

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Pá carregadeira Volvo L90F
• Máquinas produzidas em Arvika, séries 25001 a 49999
• Máquinas produzidas em Asheville, séries 68101 a 69999
• Máquinas produzidas em Pederneiras, séries 71501 a 79999
• Versões com ventilador de arrefecimento reversível
• Máquinas com Boom Suspension System (BSS) e direção por alavanca (CDC)

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Pá carregadeira articulada de médio porte, com peso operacional em torno de 15,1 t
• Motor diesel Volvo D6E, seis cilindros, 5,7 litros, com cerca de 128 kW (aproximadamente 172 cv)
• Caçamba padrão de aproximadamente 2,5 m³ (3 jardas cúbicas coroadas)
• Transmissão powershift Volvo HTE 125, com quatro marchas à frente e quatro à ré
• Força de arranque em torno de 118 kN e carga de tombamento articulada próxima de 10,7 t
• Pneus 20.5R25 e velocidade de deslocamento de até 40 km/h
• Modelo da Série F, produzido a partir de 2007

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Cada circuito em subesquema próprio, fácil de isolar a falha
• Bitola, cor de fio e numeração de conector direto no traçado
• Lista de fusíveis, relés, conectores e pontos de massa
• 204 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para eletricistas de máquinas pesadas, oficinas de linha amarela, locadoras e equipes de manutenção que precisam rastrear falha elétrica ou hidráulica sem abrir chicote no escuro.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 204 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
