Diagramas Elétricos e Hidráulicos Volvo L180F

Especificações

O Esquema Elétrico Volvo L180F é o documento técnico em PDF, com 223 páginas em português e inglês, que traz os subesquemas elétricos circuito por circuito, com a identificação de fusíveis, relés e conectores.

Destaques deste material

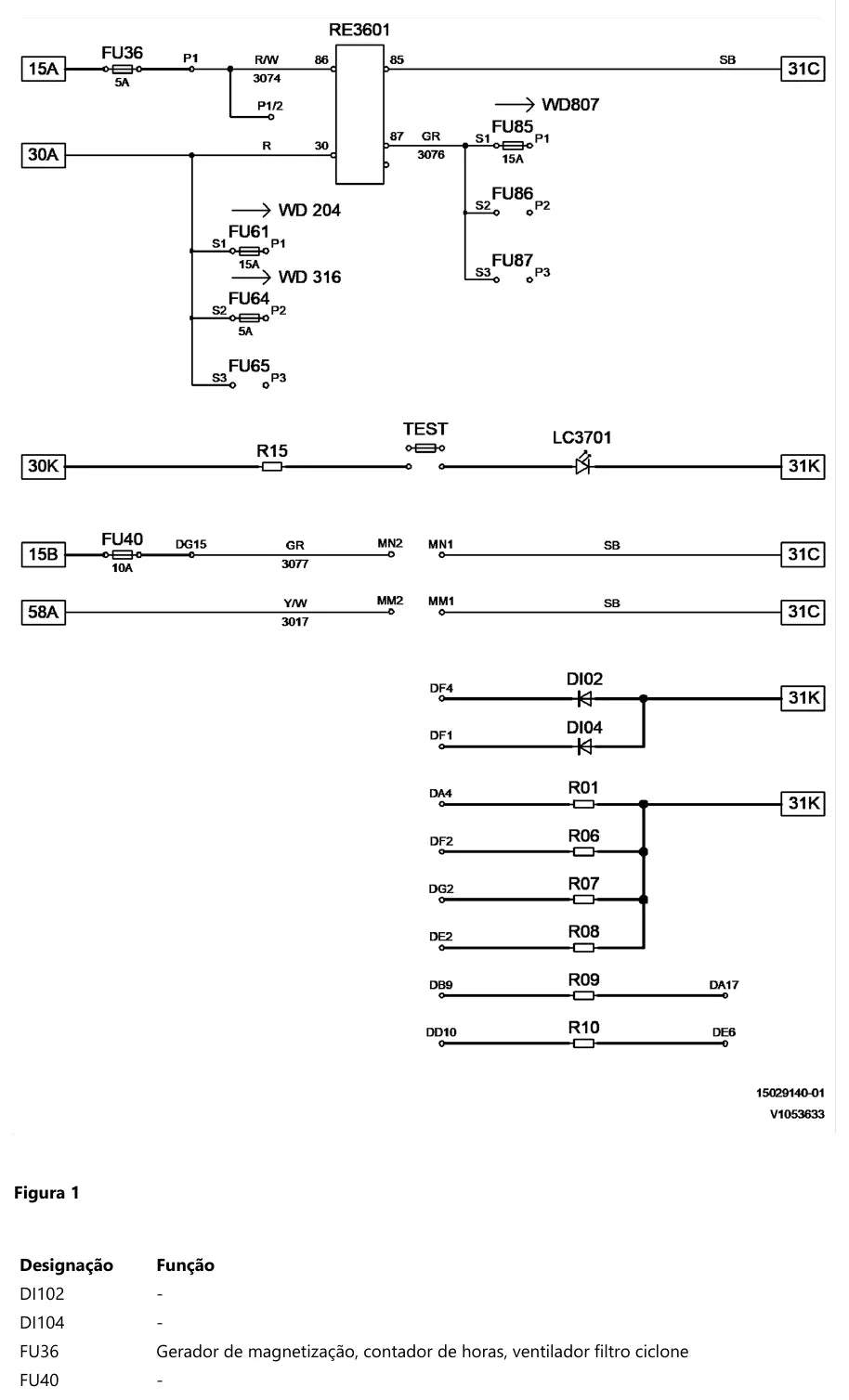

• Índice completo dos esquemas elétricos numerados de 201 a 915, cada um acompanhado da descrição da função que representa
• Circuito de injeção detalhado com os seis injetores (MA2301 a MA2306) ligados à unidade de comando do motor
• Sensores do motor mapeados um a um: nível de água no combustível, temperatura do ar de admissão, monitor do filtro de ar, pressão do cárter, nível e temperatura do fluido refrigerante, rotação do virabrequim e do eixo de cames, pressão e temperatura do ar de carga
• Esquemas dedicados ao ventilador de refrigeração reversível, com solenoides de desligamento e de sentido de rotação, sensor de rotação e válvula proporcional de comando da bomba P3
• Vista do sistema hidráulico com 27 posições identificadas — bombas P1, P2 e P3, válvula central, válvula de comando da 3ª e 4ª função, bloco acumulador dos freios, bloco de válvulas do Boom Suspension System, motor do ventilador, freio de estacionamento e válvula de corte de pressão LS
• Esquemas específicos para máquinas equipadas com RBB (esquemas 207 e 409) e com sistema servo-elétrico (esquemas 910 e 911)
• Circuitos de pré-aquecimento e de filtro de combustível eletricamente aquecido com os fusíveis FU30, FU31, FU38, FU61 e FU72 e os relés RE2301 e RE2501

Circuitos e conteúdos deste esquema

• Tabela de conteúdo dos esquemas elétricos
• Esquemas 201 a 207 — refrigeração do motor, nível de combustível e ventilador reversível
• Esquemas 202 e 203 — sensores ligados à E-ECU
• Esquema 204 — pré-aquecimento, alimentação da E-ECU, válvula EGR e filtro de combustível aquecido
• Esquemas 205 e 206 — pedal do acelerador, acelerador manual e injeção

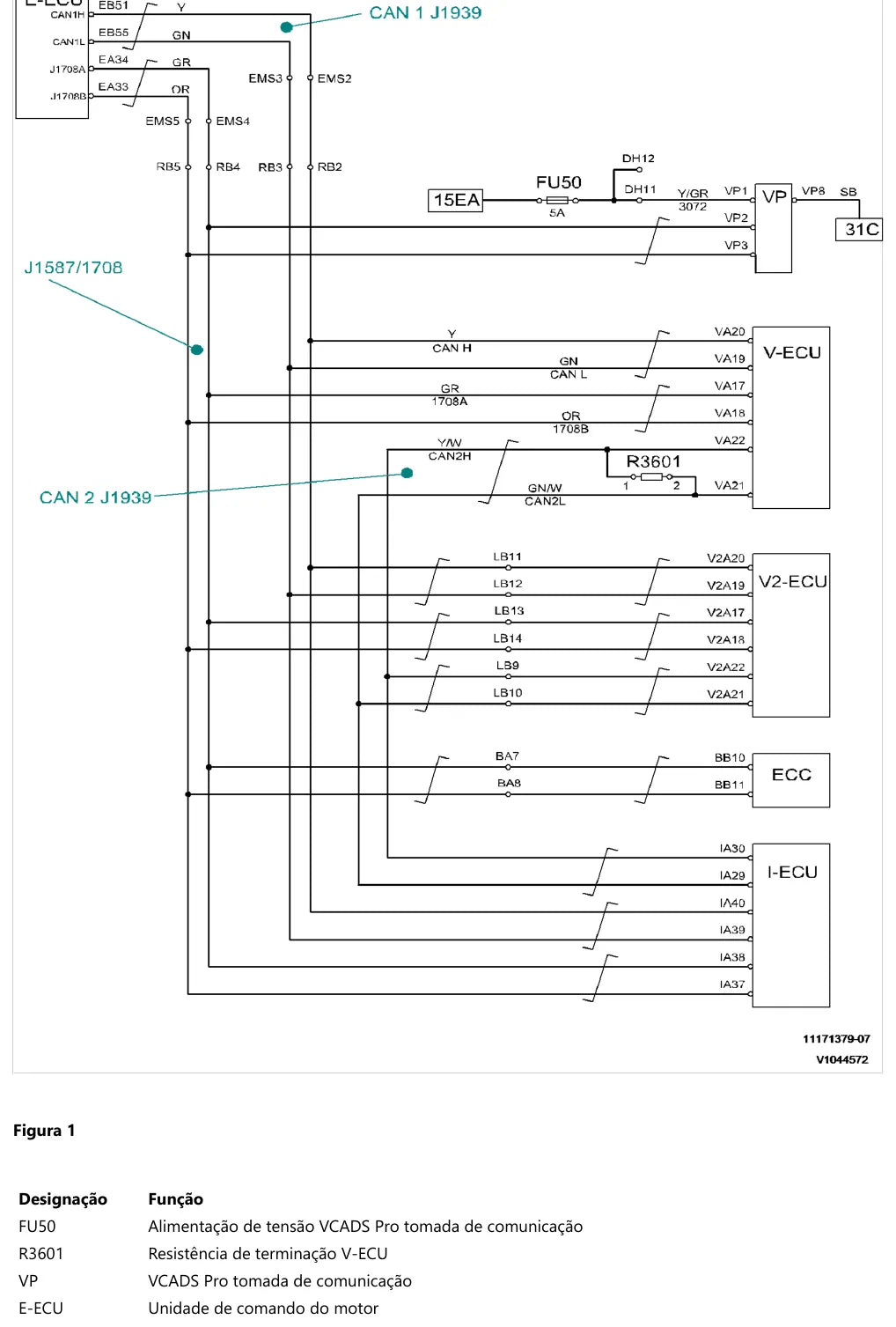

• Esquemas 301 a 316 — alimentação de tensão, circuito de partida, iluminação, teclado, rádio e comunicação entre unidades de comando
• Esquema 308 — chave geral da bateria eletricamente comandada
• Esquemas 401 a 409 — transmissão e redução de marcha totalmente automática
• Esquema 501 — freios
• Esquemas 601, 602 e 604 — direção por alavanca (CDC), sensor de ângulo e direção secundária
• Esquemas 801 a 807 — limpador e lavador, assento do operador, câmera de ré, climatização e ventilador do filtro ciclone
• Esquemas 901 a 915 — sistema hidráulico de operação, suspensão do braço de carga, lubrificação central e proteção contra incêndios
• Designação e função dos componentes de cada esquema
• Vistas do sistema hidráulico com identificação dos blocos, bombas e válvulas

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• L180F Volvo
• Máquinas equipadas com RBB (esquemas 207 e 409)
• Máquinas com sistema servo-elétrico de operação (esquemas 910 e 911)
• Máquinas com direção por alavanca CDC (esquemas 601 e 602)
• Máquinas com Boom Suspension System (BSS), lubrificação central e sistema de proteção contra incêndios

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Pá carregadeira de rodas Volvo L180F
• Motor diesel Volvo D12D LAE3 de 6 cilindros e 12,1 litros
• Potência de aproximadamente 234 kW (314 cv), com torque máximo a 1.400 rpm
• Peso operacional em torno de 26,2 a 26,6 toneladas
• Caçamba de 4,0 a 4,6 m³
• Transmissão powershift automática com 4 marchas à frente e 4 à ré, velocidade máxima de 40 km/h
• Série F produzida entre 2007 e 2011, também disponível em versão High-Lift
• Aplicações em pedreiras, mineração, siderurgia, portos, reciclagem e manuseio de blocos

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Cada circuito em subesquema próprio, fácil de isolar a falha
• Bitola, cor de fio e numeração de conector direto no traçado
• Lista de fusíveis, relés, conectores e pontos de massa
• 223 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para eletricistas de máquinas pesadas, oficinas de linha amarela, locadoras e equipes de manutenção que precisam rastrear falha elétrica ou hidráulica sem abrir chicote no escuro.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 223 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
