Diagramas Elétricos e Hidráulicos Volvo L120F

Especificações

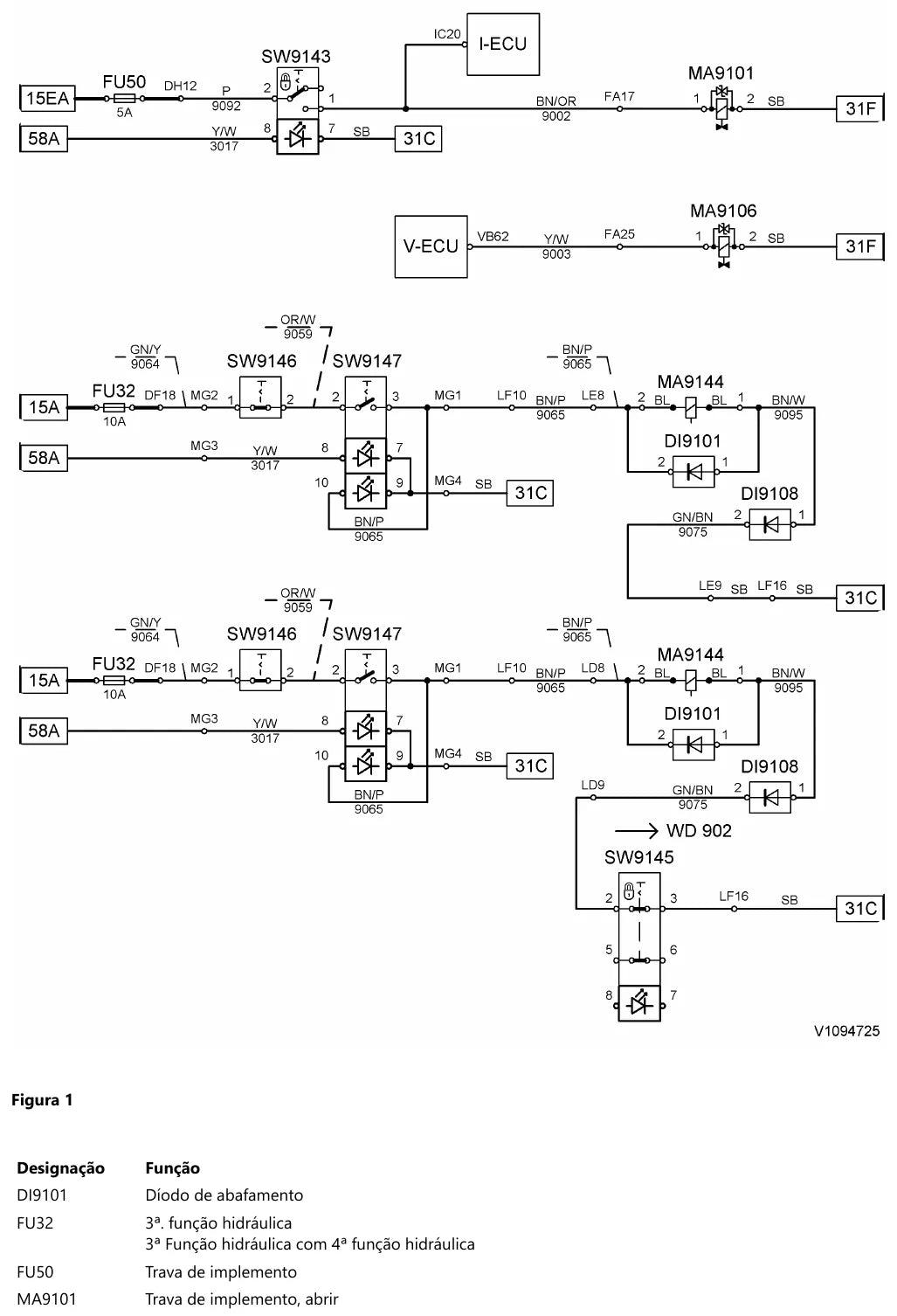

Esquema Elétrico Volvo L120F: 298 páginas em português e inglês com a rede elétrica completa em subesquemas, com legenda de símbolos, aterramentos e localização de componentes.

Destaques deste material

• Sete grupos de função organizam toda a numeração do caderno: 2 motor, 3 sistema elétrico e iluminação, 4 transmissão de força, 5 freios, 6 direção, 8 cabine e 9 sistema hidráulico de operação
• Onze circuitos de alimentação de tensão identificados (30, 30A, 30AL, 30C, 30K, 15A, 15B, 15EECU, 15EA, 15RA e 58A), com os relés RE13, RE16, RE17 e RE18 que os comandam
• Tabela com 11 códigos de cores de fios (BL, BN, GN, GR, OR, P, R, SB, VO, W e Y), sendo os cabos de aterramento sempre pretos
• Seis unidades eletrônicas mapeadas — E-ECU, I-ECU, V-ECU, V2-ECU, ECC e W-ECU (CareTrack) — cada uma com a relação completa dos esquemas em que aparece
• Mais de vinte diodos catalogados (DI01 a DI23, além das séries DI31xx e DI91xx) com função de bloqueio ou de abafamento e o esquema correspondente
• Lista de fusíveis com amperagem e função, de 5 A para faróis e iluminação de instrumentos a 15 A para faróis de trabalho da cabine
• Listas de pinagem completas dos conectores das ECUs, com centenas de terminais identificados nas séries BB, EA/EB, IA/IB/IC, VA/VB e V2A/V2B

Circuitos e conteúdos deste esquema

• Símbolos elétricos e designações
• Designações de fios e componentes por grupo de função
• Explicações das marcações de cabos e componentes
• Alimentação de tensão e conexões à estrutura
• Marcação a cores dos fios

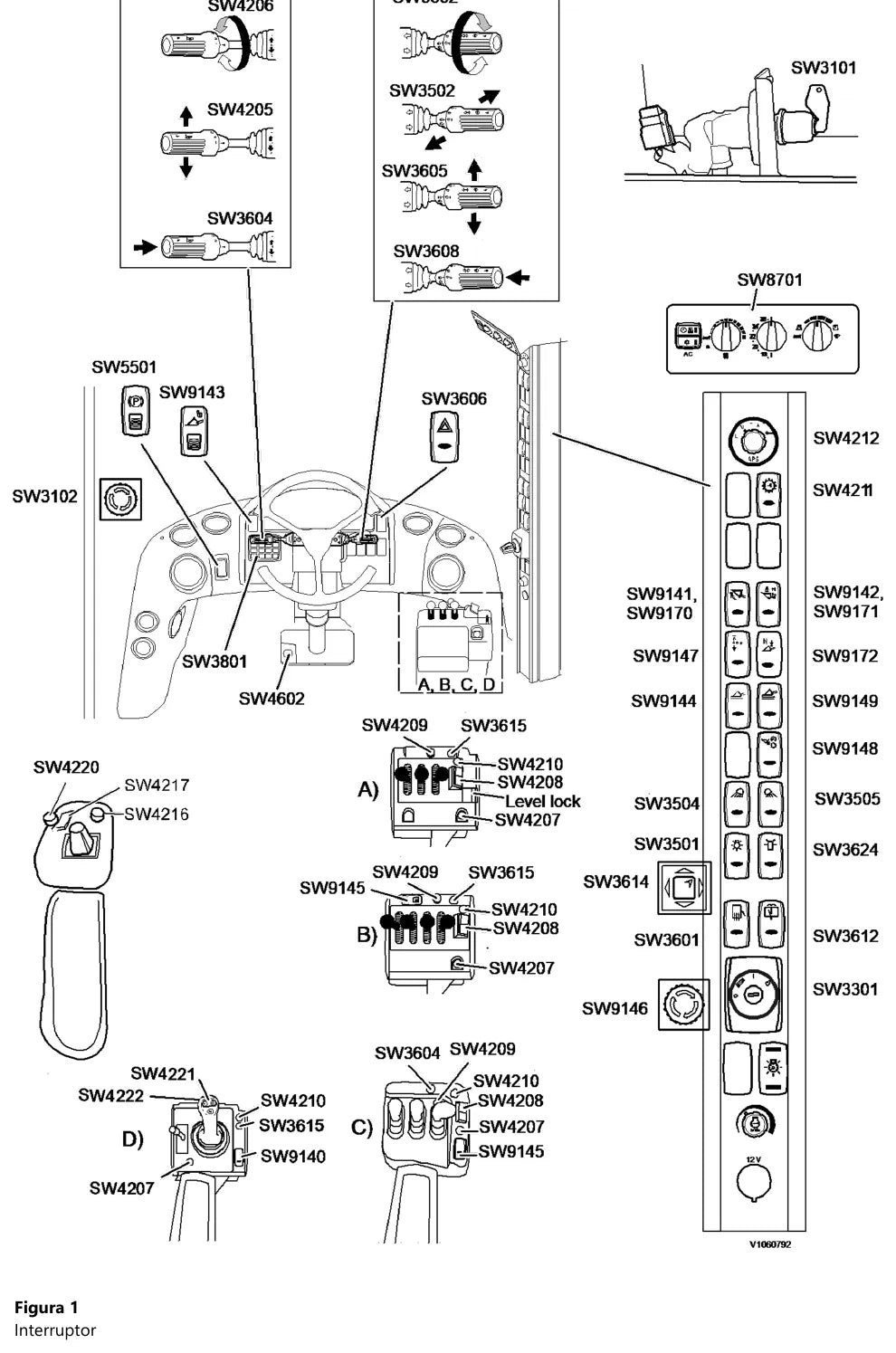

• Lista de componentes: alternador, baterias, condensadores e unidades eletrônicas
• Lista de componentes: diodos
• Lista de componentes: fusíveis
• Listas de pinagem dos conectores das unidades de comando
• Esquemas elétricos série 200 — motor, sensores, injeção e acelerador
• Esquemas elétricos série 300 — alimentação, partida, iluminação, teclado e comunicação
• Esquemas elétricos série 400 — transmissão de força
• Esquemas elétricos séries 500 e 600 — freios e direção
• Esquemas elétricos séries 800 e 900 — cabine, climatização e sistema hidráulico de operação

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• L120F Volvo
• Versões com direção por alavanca (CDC) e sensor de ângulo
• Versões com sistema servo-elétrico de operação hidráulica
• Versões equipadas com CareTrack (W-ECU)

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Pá carregadeira de rodas Volvo L120F
• Motor diesel Volvo D7E LAE3 de 6 cilindros e 7,1 litros
• Potência de aproximadamente 179 kW (240 cv), com torque máximo a 1.500 rpm
• Peso operacional em torno de 19,0 a 19,6 toneladas
• Caçamba de 3,0 a 3,9 m³ conforme a configuração
• Transmissão powershift automática com 4 marchas à frente e 4 à ré, velocidade máxima de 40 km/h
• Série F produzida entre 2007 e 2011
• Aplicações em carregamento de agregados, pedreiras, portos, reciclagem, agroindústria e obras de terraplenagem

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Material de referência para eletricista automotivo e frotista
• Legenda de simbologia completa, do relé ao sensor
• Aterramentos numerados por ponto, agilizando a busca de falha
• 298 páginas em PDF pesquisável, sem depender de conexão
• Acesso vitalício com reentrega gratuita sempre que precisar

Para quem é

Para oficinas especializadas em equipamento pesado, equipes de manutenção industrial e profissionais que atendem essa máquina e precisam do diagrama do fabricante em mãos.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 298 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
