Diagramas Elétricos e Hidráulicos Volvo SD105

Especificações

Com 34 páginas em português e inglês, este Esquema Elétrico Volvo SD105 reúne os diagramas elétricos por sistema, com bitola e cor de fio, pinagem de conector e lista de componentes.

Destaques deste material

• Esquema principal com inserts para chave geral de bateria opcional, vibração de dupla amplitude com medidor de impacto e controle antipatinagem
• Prancha exclusiva dos circuitos do motor eletrônico Tier III, com saídas de luz de parada do motor, verificação do motor e aquecedor de grade para o painel
• Quadro de fusíveis do compartimento do motor e tabela de relés e diodos
• Lista hidráulica em duas versões — máquina padrão com 18 componentes numerados e máquina com comando de tração com 19
• Dados de componentes hidráulicos: bomba de vibração MPV046, motor de vibração de 43,5 cm³, unidade de direção de 315 cm³ e motor de eixo da série 90
• Valores de ajuste indicados nos esquemas: alívios de carga de 24 bar e 20 bar, desvio de 25 psi e telas de sucção do tanque em três elementos de 100 mesh

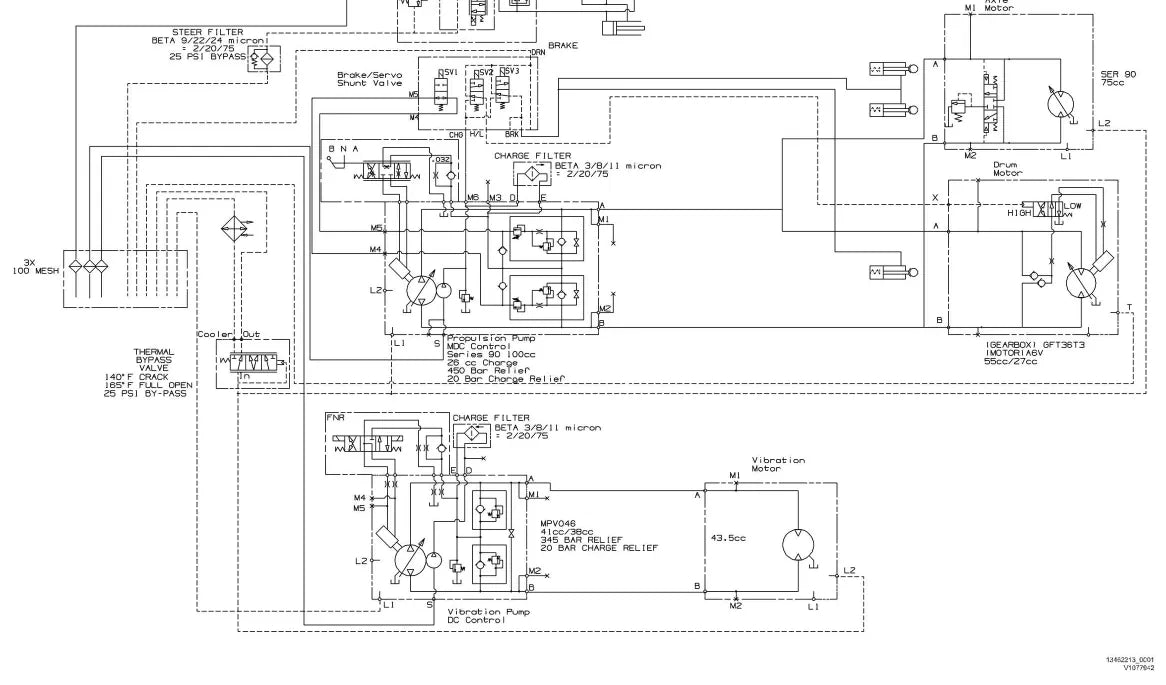

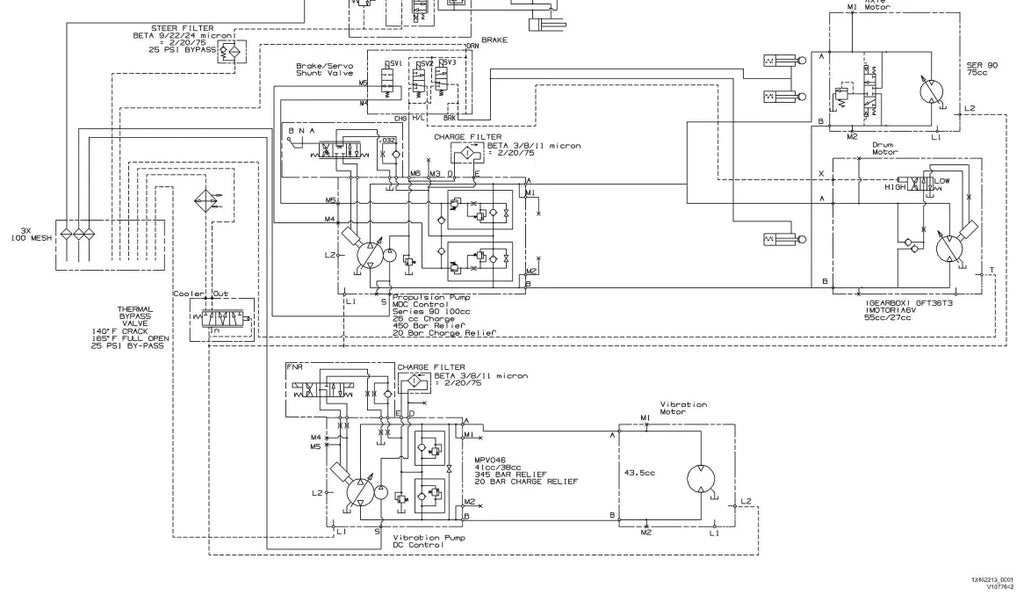

• Circuito hidráulico detalhado com bomba de propulsão, bomba de vibração, bomba de direção, cilindros de direção, motores de rolo e de eixo, permutador de calor e válvula de desvio térmico

Circuitos e conteúdos deste esquema

• Índice dos esquemas elétricos
• Esquema elétrico 1 — esquema principal da máquina base
• Esquema elétrico 2 — equipamentos opcionais de vibração, partida a frio e faróis de trabalho

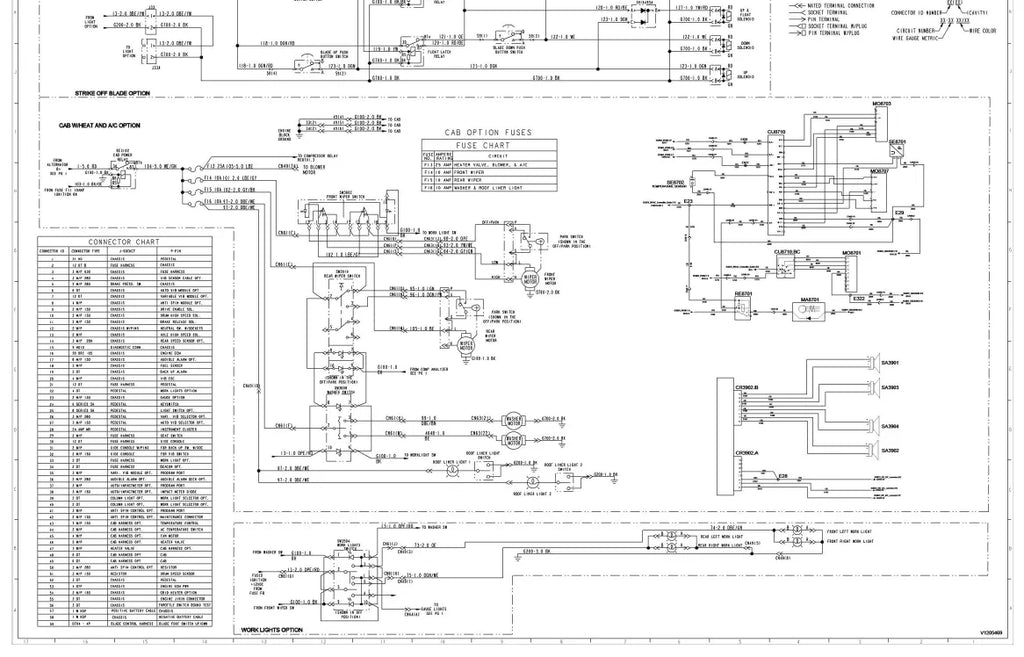

• Esquema elétrico 3 — opções de cabine e de lâmina
• Esquema elétrico 4 — circuitos do motor eletrônico
• Esquema elétrico 5 — opção de segurança veicular
• Quadro de fusíveis do compartimento do motor e tabela de relés e diodos
• Lista de componentes do diagrama hidráulico — máquina padrão
• Lista de componentes do diagrama hidráulico — com comando de tração
• Esquemas hidráulicos com dados de bombas, motores e válvulas
• Circuitos de sucção, filtragem e tanque hidráulico

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Rolo compactador de solo Volvo SD105
• Máquinas com vibração de dupla amplitude, vibração variável e vibração automática com medidor de impacto
• Máquinas com chave geral de bateria opcional e controle antipatinagem
• Opções de partida a frio a éter, alarme sonoro e conjuntos de faróis de trabalho
• Cabine com aquecimento e ar-condicionado
• Configuração com lâmina niveladora (strike-off blade)
• Versões com e sem comando de tração
• Máquinas com opção de segurança veicular por teclado

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Rolo compactador de solo de cilindro único, com peso operacional em torno de 11,2 a 11,3 t
• Motor Cummins QSB4.5 de quatro cilindros, 97 kW (130 cv)
• Cilindro de 2.134 mm (84 pol) de largura
• Dupla amplitude nominal de 1,92 mm e 1,29 mm
• Força centrífuga de 207 a 258 kN e frequência de vibração de aproximadamente 31 a 34 Hz
• Capacidade de rampa de até 65%, ângulo de articulação de ±38° e oscilação de ±17°
• Modelo produzido a partir de 2013, quando as configurações antes designadas por sufixo passaram a ser opcionais

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Encurta o tempo de diagnóstico elétrico no veículo parado
• Mostra o que é de série e o que é opcional em cada circuito
• Setas de referência cruzada entre esquemas, sem se perder
• 34 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o mecânico e o eletricista de campo, para a locadora e para a mineradora que faz manutenção própria e não pode perder hora de máquina procurando fio.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 34 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
