Descrição
Especificações
Marca
Volvo
Modelo(s) atendido(s)
EC220D L · EC220D
Tipo de equipamento
Escavadeira hidráulica de esteiras
Documento
Esquema Elétrico
Páginas
233
Idioma
Português e Inglês
Série / Referência
Volvo Construction Equipment Service Information — Grupo de Função 370, edição 2021-10-09; números de série 210001 a 310000
Formato
PDF pesquisável
O Esquema Elétrico Volvo EC220D L / EC220D é o documento técnico em PDF, com 233 páginas em português e inglês, que traz os subesquemas elétricos circuito por circuito, com a identificação de fusíveis, relés e conectores.
Destaques deste material
- Cobertura de máquinas produzidas em Changwon, Konz, Shanghai, Pederneiras, Bangalore e Kaluga, com faixas de número de série de 210001 a 310000
- Dezesseis grupos de componentes codificados conforme a norma SS-IEC 750, com prefixos como SE (sensores), MA (válvulas solenoide), PWM (válvulas proporcionais), RE (relés), FU/FC (fusíveis) e LA (lâmpadas)
- Tabela com 14 códigos de cores de cabos (BL, BN, GN, GR, OR, P, R, SB, VO, W, Y e LG) aplicada a todos os esquemas
- Circuito de alimentação detalhado com duas baterias (BA3101 e BA3102), chave geral SW3101, relés principais RE3101/RE3102 e fusíveis de 150 A, 80 A e 20 A
- Legenda completa de símbolos: alternador com regulador de carga, motor de partida, conversor de tensão, câmera de ré, relé de pisca-pisca, sensores de nível, temperatura, pressão e ângulo, além do travamento elétrico de alavanca
- Esquemas numerados de SCH01 a SCH30, com sistema de coordenadas e referências cruzadas entre folhas
- Dados do circuito hidráulico com pressões de abertura de válvulas de retenção de 0,44 MPa (4,5 kgf/cm², 64 psi) e 0,147 MPa (1,5 kgf/cm², 21 psi)
Circuitos e conteúdos deste esquema

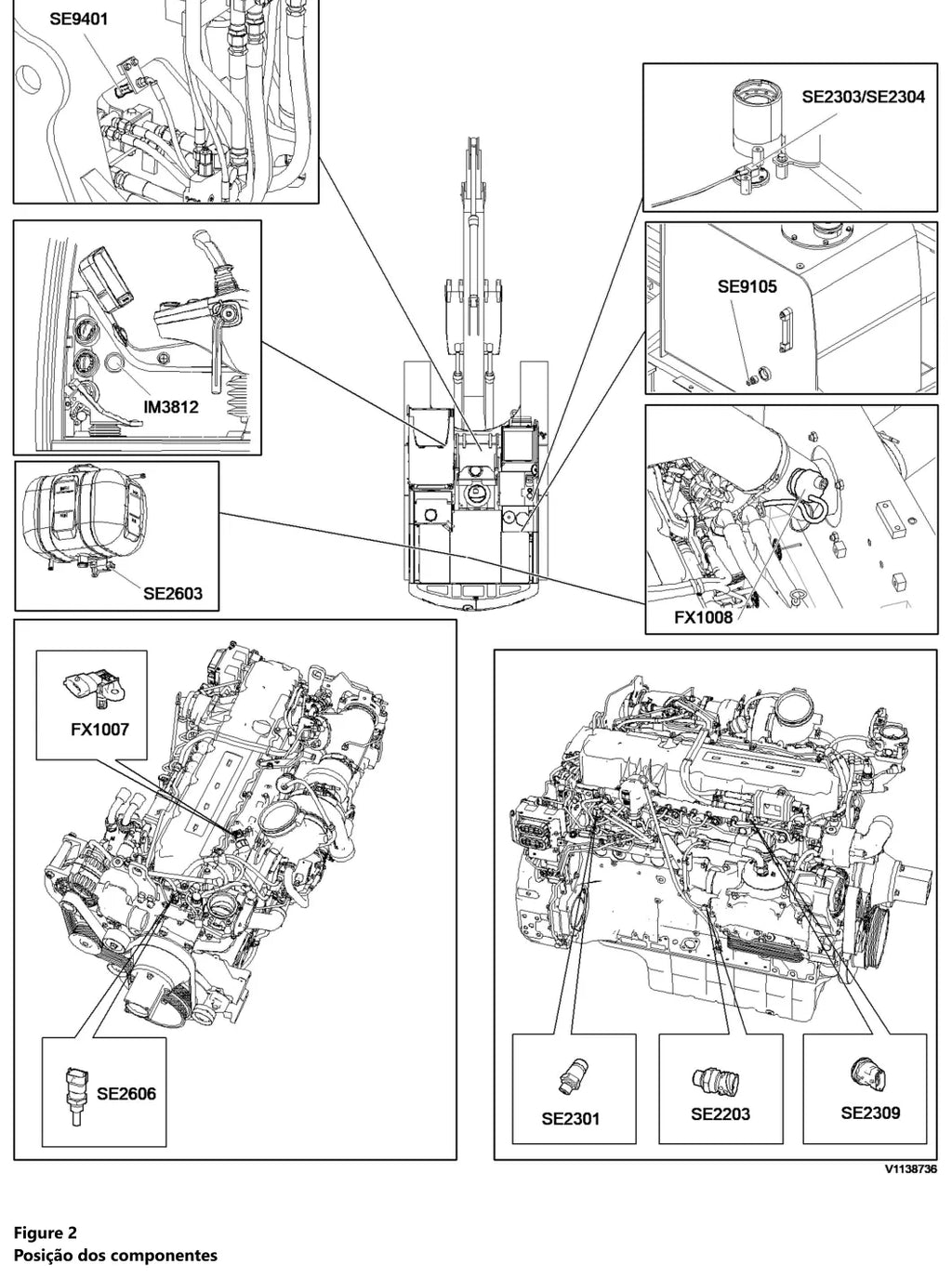

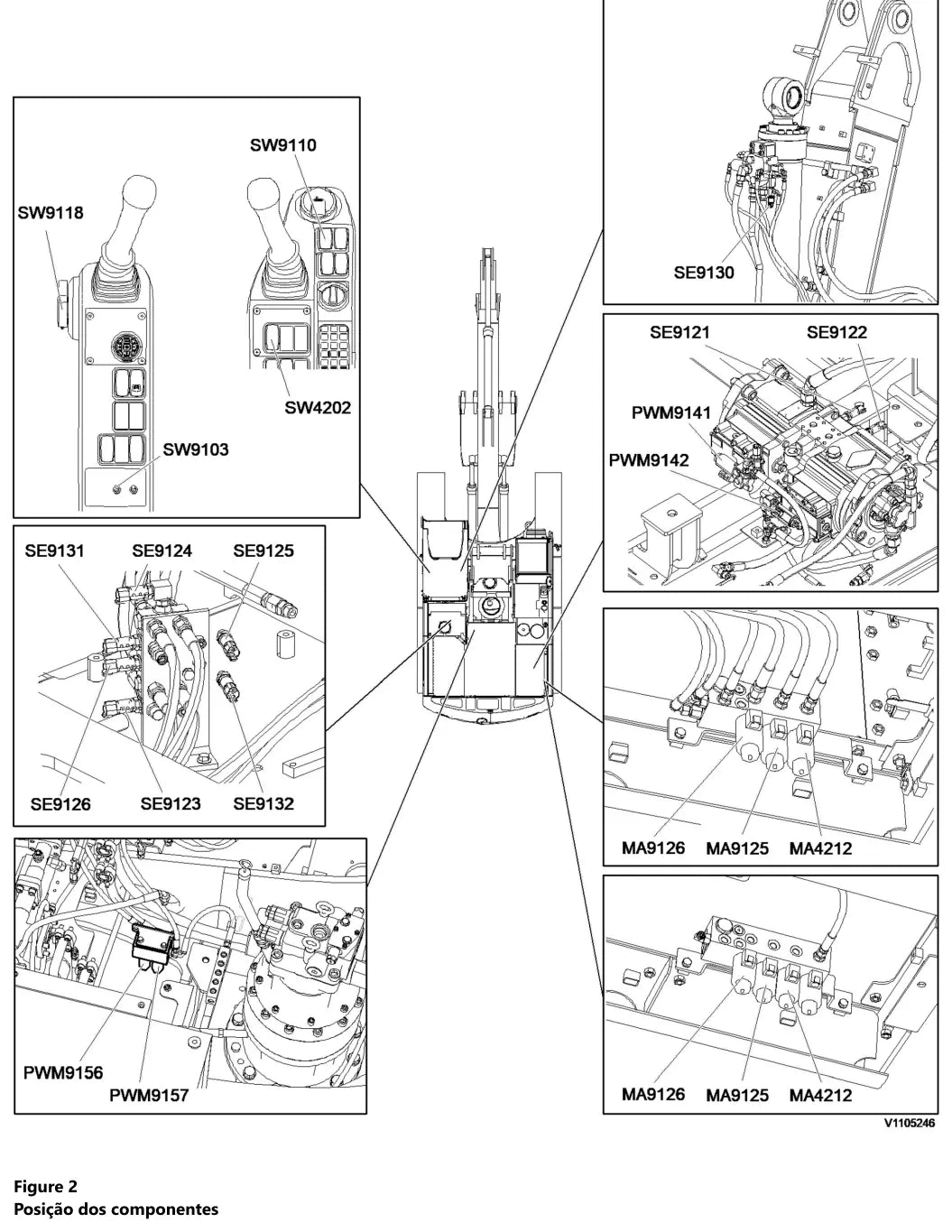

- Layout das cablagens (chicotes elétricos) da máquina
- Designações de componentes conforme a norma SS-IEC 750
- Símbolos elétricos e designações
- Explicação dos esquemas elétricos e do sistema de coordenadas
- Tabela de códigos de cores dos cabos
- Diagrama de circuitos elétricos SCH01 — alimentação de tensão
- Diagramas SCH02 e SCH03 — unidades de comando V-ECU e E-ECU
- Diagrama SCH05 — iluminação e faróis de trabalho
- Diagrama SCH10 — sistema de climatização (HVAC)
- Diagrama SCH11 — aquecedor a diesel
- Diagrama SCH16 — funções hidráulicas auxiliares
- Diagrama SCH30 — pontos de aterramento e emendas de cabos
- Tabelas de marcação e designação de componentes por esquema
- Circuito hidráulico com válvulas de retenção e pressões de abertura
Máquinas e versões atendidas
Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:
- EC220D L Volvo — Changwon, séries 210001 a 220000 e 270001 a 310000
- EC220D L Volvo — Konz, séries 220001 a 230000
- EC220D L Volvo — Shanghai, séries 230001 a 240000
- EC220D L Volvo — Pederneiras, séries 240001 a 250000
- EC220D L Volvo — Bangalore, séries 250001 a 260000
- EC220D L Volvo — Kaluga, séries 260001 a 270000
Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:
- Escavadeira hidráulica de esteiras Volvo EC220D e EC220D L
- Motor diesel Volvo D6E de 6 cilindros e 5,7 litros
- Potência líquida de 115 kW (156 cv) a 1.800 rpm e potência bruta de 123 kW (167 cv)
- Peso operacional de 21.000 kg (EC220D) a 23.710 kg na versão de longo alcance
- Sistema hidráulico com bombas principais de 2 x 207 L/min, bomba piloto de 18 L/min e pressão máxima de implemento de 34,3 / 36,3 MPa
- Sistema elétrico de 24 V com duas baterias de 12 V / 150 Ah
- Caçambas de até 1.532 litros, profundidade máxima de escavação em torno de 7,3 m
- Geração D produzida a partir de 2013, empregada em terraplenagem, construção pesada, mineração e obras de infraestrutura
Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.
Por que vale a pena
- Cada circuito em subesquema próprio, fácil de isolar a falha
- Bitola, cor de fio e numeração de conector direto no traçado
- Lista de fusíveis, relés, conectores e pontos de massa
- 233 páginas em PDF pesquisável, com busca por palavra-chave
- Acesso vitalício com reentrega gratuita e entrega imediata
Para quem é
Indicado para eletricistas de máquinas pesadas, oficinas de linha amarela, locadoras e equipes de manutenção que precisam rastrear falha elétrica ou hidráulica sem abrir chicote no escuro.
Perguntas frequentes
Em que idioma está o documento?
Em português e inglês. São 233 páginas em PDF pesquisável, com busca por palavra-chave.
Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
