Descrição
Especificações
Marca
Volvo
Modelo(s) atendido(s)
EC140B LCM · EC140B
Tipo de equipamento
Escavadeira hidráulica de esteiras
Documento
Esquema Elétrico
Páginas
234
Idioma
Português e Inglês
Série / Referência
Service Information, grupo de função 370 — perfil EC140B LCM Volvo, edição 19/11/2021; séries Changwon 10001–110000, Konz 20001–21070 e Pederneiras 40001–110000
Formato
PDF pesquisável
Esquema Elétrico Volvo EC140B LCM / EC140B: 234 páginas em português e inglês com a rede elétrica completa em subesquemas, com legenda de símbolos, aterramentos e localização de componentes.
Destaques deste material
- 234 páginas com índice de 19 blocos de circuito, cada um em duas versões de chicote (SCHxx e SCHxx-1) conforme a geração da máquina
- Esquema de partida e carga com baterias BA3101/BA3102 de 12 V e 100 Ah, fusível de preaquecimento de ar de 150 A, fusível principal de 80 A, fusíveis de ação retardada de 40 A e 80 A e resistor de 220 ohm
- Faixas de número de série tratadas separadamente por planta: Changwon 10001–16882, Konz 20001–21070, Pederneiras 40001–40336 e 40179–110000
- Esquemas hidráulicos com mais de 85 componentes numerados e identificação porta a porta: bomba principal, válvula de controle principal, motores de giro e translação, cilindros de lança, braço e caçamba, acumulador, válvulas de retenção da lança e do braço, válvula reguladora principal e resfriador de óleo
- Circuitos opcionais completos: lâmina, lança regulável, rotator, engate rápido, martelo e tesoura, thumb, flutuação da lança, seleção de uma ou duas bombas e pedal X1
- Referência de pressão do motor de translação em 255 ± 15 kgf/cm² e 260 kgf/cm² para a comutação entre velocidade lenta e rápida

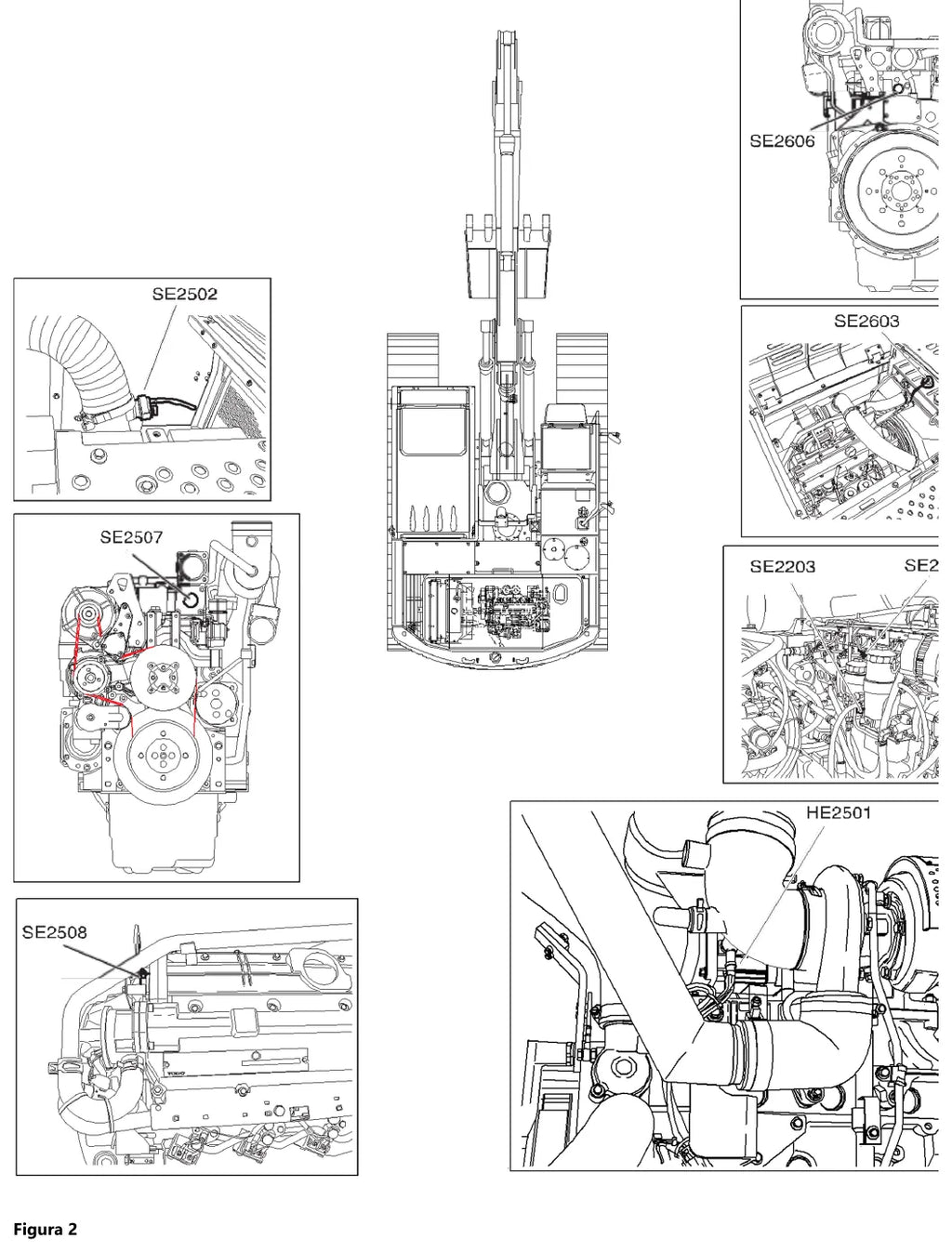

- Posicionamento físico dos componentes ilustrado ao lado de cada esquema, com marcação, designação e figura de localização
Circuitos e conteúdos deste esquema
- Símbolos elétricos e designações
- Designações de componentes
- Esquemas elétricos
- Engine start and charging system — SCH01, SCH01-1
- Engine and engine management system (EMR) — SCH02, SCH02-1
- Engine control system, auto idling and power maximum mode switch — SCH03
- Lights and control lights — SCH04, SCH05
- Electronic system and instrument panel — SCH06, SCH07
- Wiper system — SCH10, SCH10-1
- Hydraulics and flow control system — SCH11, SCH11-1
- Hydraulic safety system — SCH12, SCH12-1
- Air conditioner system — SCH14, SCH15
- Service socket and machine display unit — SCH16, SCH16-1
- Auto greasing system — SCH23-1
Máquinas e versões atendidas
Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:
- EC140B LCM Volvo — Changwon, séries 10001 a 110000
- EC140B LCM Volvo — Konz, séries 20001 a 21070
- EC140B LCM Volvo — Pederneiras, séries 40001 a 110000
- EC140B — séries 10000 a 11522
- Trechos hidráulicos comuns ao EC140B LC
Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:
- Motor Volvo D4D EBE2 turboalimentado de 4 cilindros e 4 litros, potência bruta de 73 kW (98 hp) e líquida de 69 kW (94 ps)
- Peso operacional de 14,9 a 15,6 t na configuração LCM
- Caçambas de 650 a 1.075 litros (SAE)
- Profundidade máxima de escavação de 4.980 a 5.880 mm conforme o braço
- Sistema hidráulico com duas bombas de pistão axial de deslocamento variável, 2 x 118 l/min e pressão máxima de 32,4 / 34,3 MPa
- Sistema elétrico de 24 V, duas baterias de 12 V/100 Ah e alternador de 28 V/80 A
- Variante LCM com lança monobloco ou de duas peças, produzida na série B Prime entre 2002 e 2009 para terraplenagem, saneamento e obras urbanas
Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.
Por que vale a pena
- Material de referência para eletricista automotivo e frotista
- Legenda de simbologia completa, do relé ao sensor
- Aterramentos numerados por ponto, agilizando a busca de falha
- 234 páginas em PDF pesquisável, sem depender de conexão
- Acesso vitalício com reentrega gratuita sempre que precisar
Para quem é
Para oficinas especializadas em equipamento pesado, equipes de manutenção industrial e profissionais que atendem essa máquina e precisam do diagrama do fabricante em mãos.
Perguntas frequentes
Em que idioma está o documento?
Em português e inglês. São 234 páginas em PDF pesquisável, com busca por palavra-chave.
Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
