Diagramas Elétricos e Hidráulicos Volvo EC140B LC

Especificações

Com 258 páginas em português e inglês, este Esquema Elétrico Volvo EC140B LC / EC140B reúne os diagramas elétricos por sistema, com bitola e cor de fio, pinagem de conector e lista de componentes.

Destaques deste material

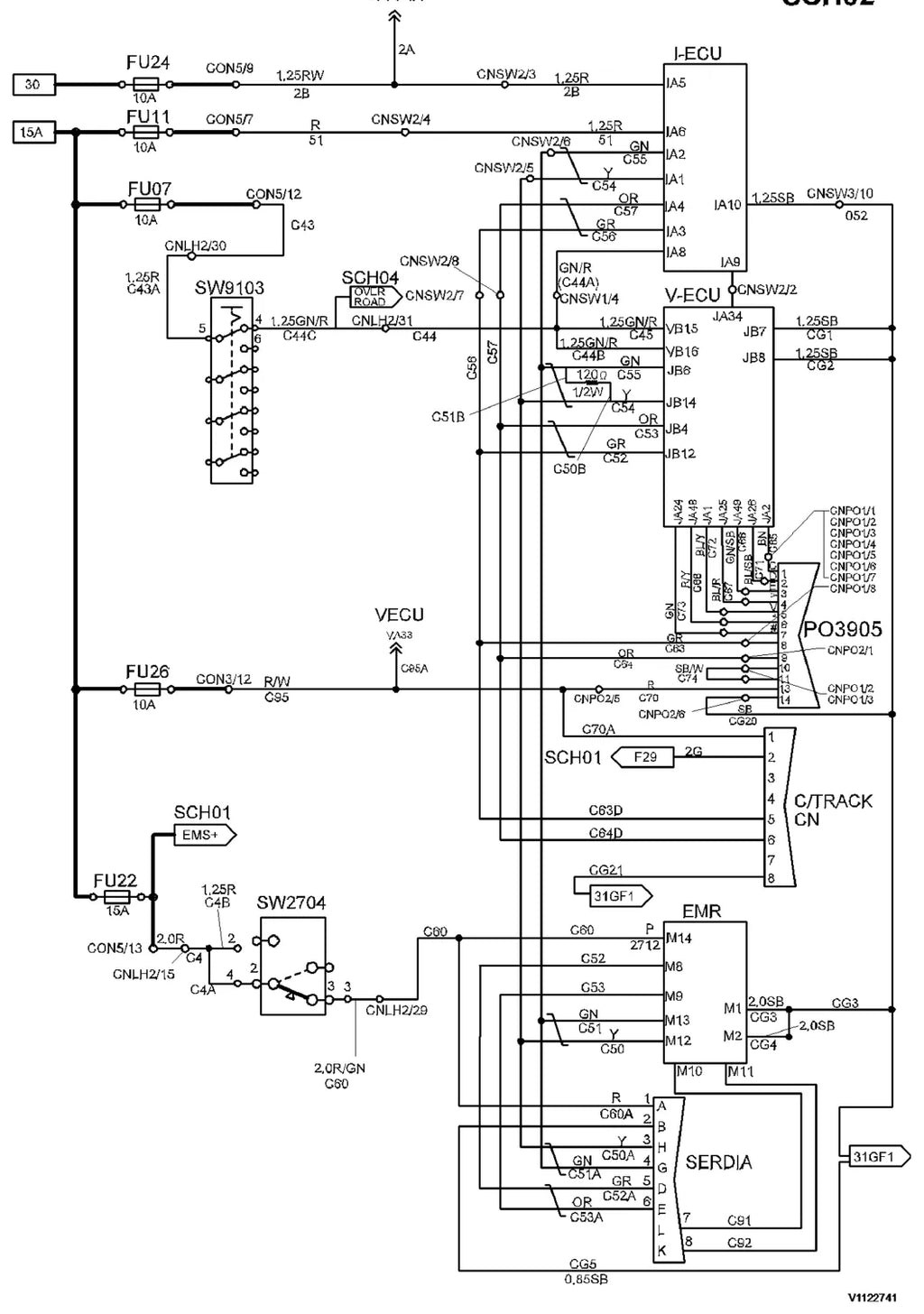

• 258 páginas com os esquemas elétricos SCH01 a SCH23, incluindo as versões alternativas identificadas com sufixo -1 para máquinas equipadas com I-ECU
• Quadro de proteção detalhado: disjuntores FC01 de 150 A (preaquecedor de ar) e FC02 de 80 A (principal), fusíveis da caixa de distribuição de 10 A a 30 A e fusíveis de ação retardada de 40 A, 80 A e 140 A
• Listas de componentes organizadas por família com marcação e circuito correspondente: relés, sensores, motores elétricos, válvulas solenoide e proporcionais, lâmpadas, interruptores, instrumentos e serpentinas de aquecimento
• Alimentação em 24 V com duas baterias de 12 V/100 Ah, relés principais, relé de travamento de partida, resistor de 220 ohm, conversor de tensão e tomadas de 14 VDC (10 A e 4 A)
• Unidades eletrônicas mapeadas: E-ECU (motor), V-ECU (veículo), I-ECU (instrumentos), MDU (display) e tomada de serviço, com os esquemas onde cada uma aparece

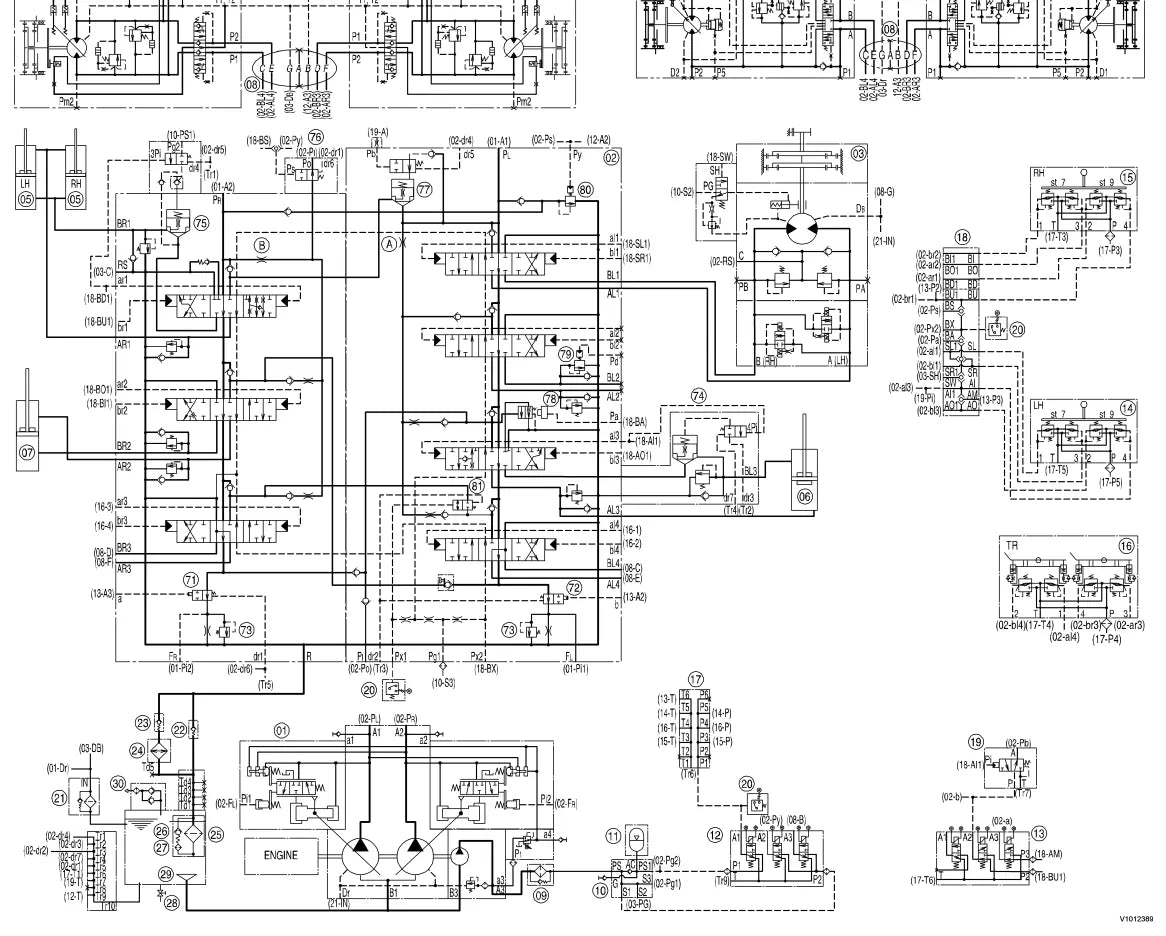

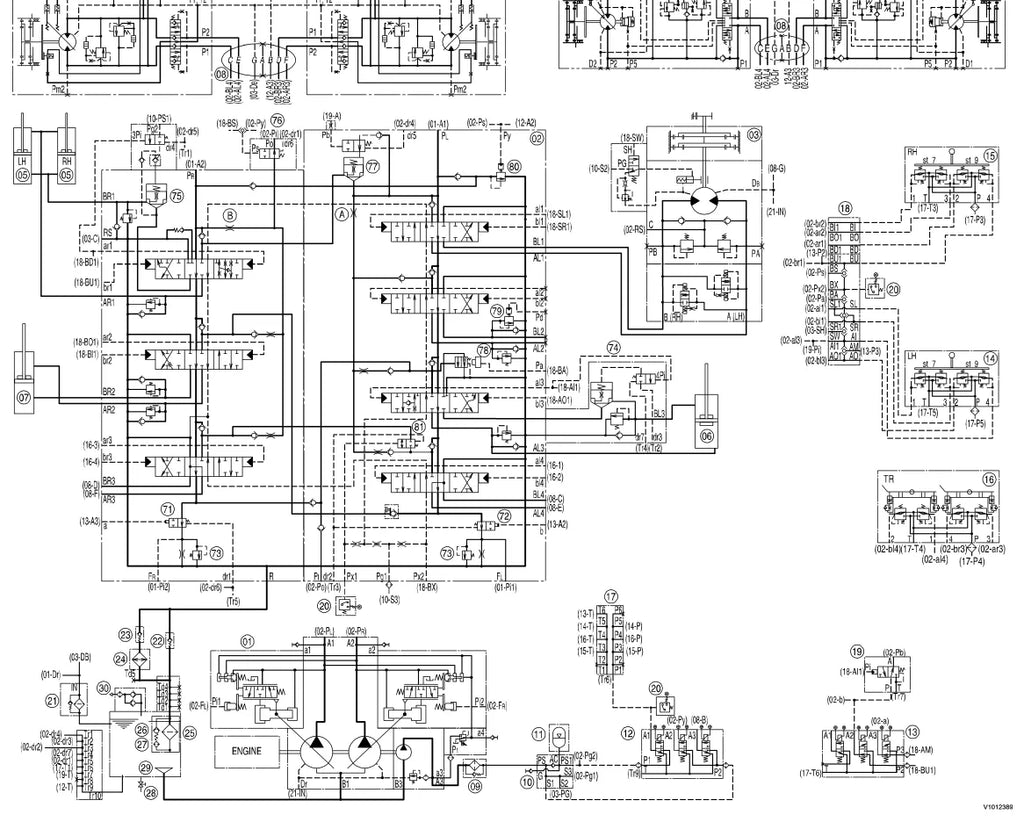

• Circuitos hidráulicos e de acessórios: válvulas de corte de confluência da lança e do braço, booster, trava de segurança, engate rápido, seleção martelo/tesoura, rotator, seleção de 1 ou 2 bombas, flutuação da lança e válvulas proporcionais
• Referência de pressão do motor de translação em 255 ± 15 kgf/cm² para a lógica de seleção de velocidade de deslocamento

Circuitos e conteúdos deste esquema

• Símbolos elétricos e designações
• Designações de componentes
• Lista de componentes, Luzes-piloto de controle/aviso
• Lista de componentes, fusíveis
• Lista de componentes, Miscelânea
• Lista de componentes, motores
• Lista de componentes, relés
• Lista de componentes, sensores
• Lista de componentes, válvulas solenóides
• Esquema elétrico, lista de componentes e índice
• Esquema elétrico SCH01
• Esquema elétrico SCH08
• Esquema elétrico SCH15
• Esquema elétrico SCH23

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• EC140B LC Volvo — Changwon, séries 16176 a 110000
• EC140B LC Volvo — Pederneiras, séries 40179 a 110000
• EC140B — séries iniciais 10000 a 11522, com esquemas específicos

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Motor Volvo D4D turboalimentado de 4 cilindros, 4 litros, com potência bruta de 73 kW (98 hp) e líquida de 69 kW (94 ps)
• Peso operacional de 13,7 a 15,2 t na configuração LC
• Caçambas de 650 a 1.075 litros (SAE)
• Profundidade máxima de escavação de 5.130 a 6.030 mm conforme o braço; alcance horizontal de até 9,61 m
• Sistema hidráulico com duas bombas de pistão axial de deslocamento variável, vazão de 2 x 118 l/min e pressão máxima de 32,4 / 34,3 MPa
• Sistema elétrico de 24 V, duas baterias de 12 V/100 Ah e alternador de 28 V/80 A
• Série B Prime produzida entre 2002 e 2009; aplicação em terraplenagem, saneamento, obras urbanas e demolição leve

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Encurta o tempo de diagnóstico elétrico no veículo parado
• Mostra o que é de série e o que é opcional em cada circuito
• Setas de referência cruzada entre esquemas, sem se perder
• 258 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o mecânico e o eletricista de campo, para a locadora e para a mineradora que faz manutenção própria e não pode perder hora de máquina procurando fio.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 258 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
