Descrição
Especificações
Marca
Volvo
Modelo(s) atendido(s)
L50E
Tipo de equipamento
Pá carregadeira de rodas
Documento
Esquema Elétrico
Páginas
110
Idioma
Inglês
Série / Referência
Volvo Service Information — grupo funcional 370 (sistema elétrico), edição de 05/10/2021; perfil L50E válido para toda a faixa de números de série do modelo
Formato
PDF pesquisável
Esquema Elétrico Volvo L50E: 110 páginas em inglês com a rede elétrica completa em subesquemas, com legenda de símbolos, aterramentos e localização de componentes.
Destaques deste material
- Lista de circuitos numerada de 2.010 a 9.320, cada um remetendo à prancha de esquema em que aparece
- Mais de 30 pranchas de esquema elétrico, com variantes B e C para as funções hidráulicas adicionais
- Fusíveis identificados com amperagem (5 A, 10 A e 15 A) e linhas de alimentação 15EA, 15E e 30K rastreadas prancha a prancha
- Código de cores da fiação indicado em cada ramal, com designação de terminais e conectores
- Circuitos completos de freio: pressão de saída, acumulador, pressão baixa, carga do acumulador e freio de estacionamento
- Rede de comunicação entre I-ECU, V-ECU e unidade de display de serviço, além do teclado e do sistema de lubrificação automática

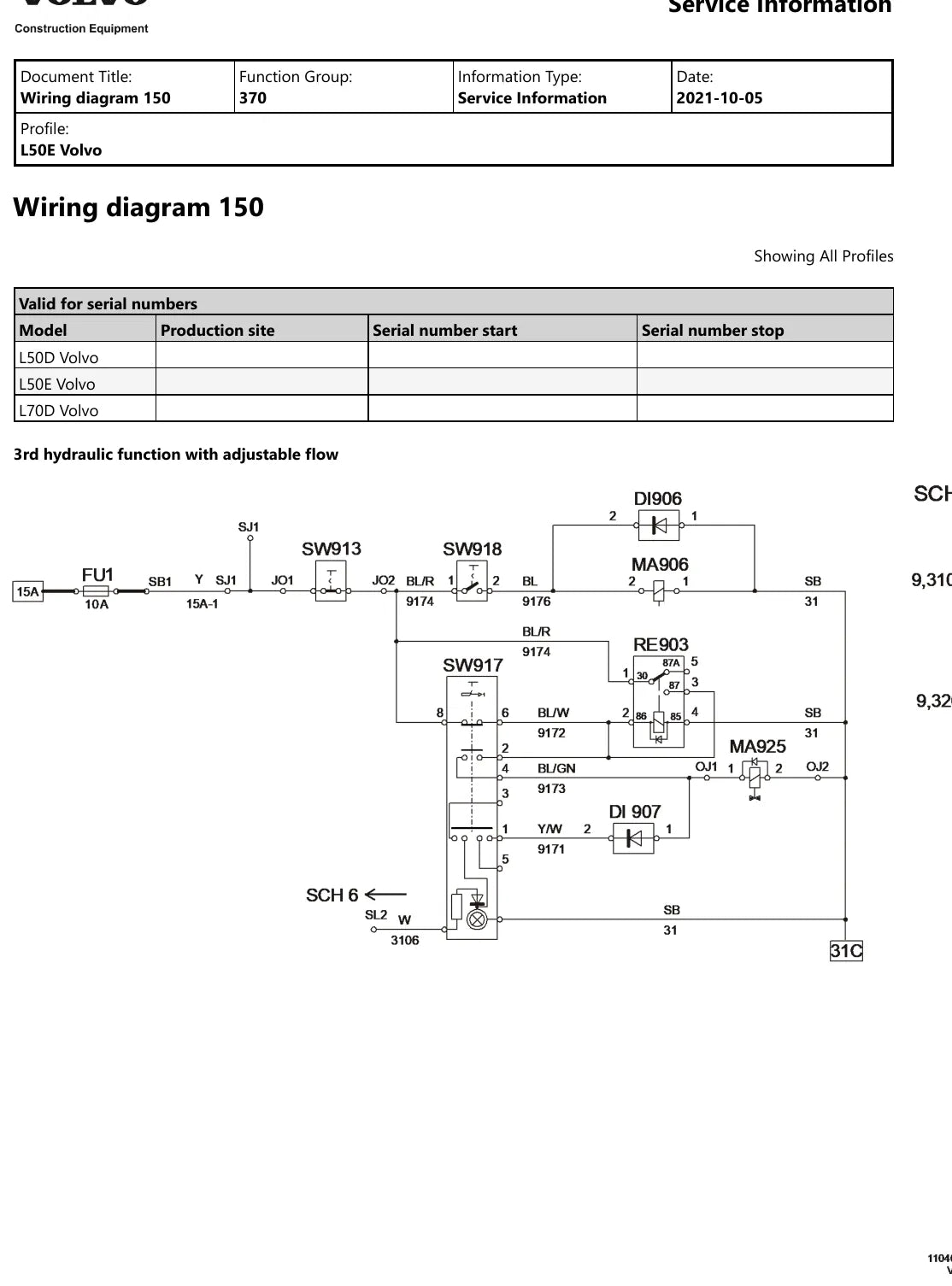

- Circuitos da 3ª, 4ª, 5ª e 6ª função hidráulica, incluindo função detent e travamento elétrico de alavanca
Circuitos e conteúdos deste esquema
- Lista de circuitos com remissão à prancha de esquema correspondente
- Diagrama principal, alimentação de tensão e conexões de massa
- Alimentação e aterramento da I-ECU e da V-ECU
- Motor: partida com inibidor, pré-aquecimento, parada, rotação, pressão de óleo e temperatura do líquido de arrefecimento
- Combustível: nível e alimentação extra
- Pressão do filtro de ar e comando do ventilador de arrefecimento
- Iluminação externa: faróis baixo e alto, lanternas, placa e faróis de trabalho
- Sinalização: luzes de freio, pisca-alerta, indicadores de direção e giroflex
- Transmissão: seleção de marchas na coluna e no console, kick-down, avanço/ré e travamento do motor hidrostático
- Instrumentação da transmissão: pressão, temperatura, velocidade de deslocamento e bloqueio do diferencial
- Sistema de freios, acumulador e freio de estacionamento
- Direção secundária e direção por alavanca (CDC)
- Cabine: limpadores e lavadores, buzina, ventilação, ar-condicionado AC e ATC, rádio, banco e alarme de ré
- Hidráulica de implemento, Boom Suspension System, comunicação I-ECU/V-ECU, teclado e lubrificação automática
Máquinas e versões atendidas
Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:
- Pá carregadeira Volvo L50E
- Máquinas equipadas com direção por alavanca CDC (Comfort Drive Control)
- Máquinas com Boom Suspension System (BSS)
- Versões com 3ª, 4ª, 5ª e 6ª função hidráulica
- Cabines com ar-condicionado (AC) ou climatização automática (ATC)
- Máquinas com sistema de lubrificação automática
- Configuração de freio de estacionamento conforme normas de segurança para operação em pista
Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:
- Pá carregadeira articulada de porte médio, com peso operacional em torno de 8,2 t
- Motor diesel Volvo D4D LAE2, quatro cilindros turboalimentado, com cerca de 75 kW (aproximadamente 100 cv)
- Caçamba padrão de aproximadamente 1,4 m³ (1,57 jarda cúbica coroada)
- Transmissão powershift com direção por articulação central
- Pneus 17.5R25 e altura máxima de descarga próxima de 3,4 m
- Velocidade de deslocamento de até 40 km/h e raio de giro externo em torno de 5,3 m
- Modelo da Série E, produzido entre 2004 e 2007, antecessor da linha F
Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.
Por que vale a pena
- Material de referência para eletricista automotivo e frotista
- Legenda de simbologia completa, do relé ao sensor
- Aterramentos numerados por ponto, agilizando a busca de falha
- 110 páginas em PDF pesquisável, sem depender de conexão
- Acesso vitalício com reentrega gratuita sempre que precisar
Para quem é
Para oficinas especializadas em equipamento pesado, equipes de manutenção industrial e profissionais que atendem essa máquina e precisam do diagrama do fabricante em mãos.
Perguntas frequentes
Em que idioma está o documento?
Em inglês. São 110 páginas em PDF pesquisável, com busca por palavra-chave.
Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.
Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
