Diagramas Elétricos e Hidráulicos Volvo A30F

Especificações

O Esquema Elétrico Volvo A30F é o documento técnico em PDF, com 357 páginas em português e inglês, que traz os subesquemas elétricos circuito por circuito, com a identificação de fusíveis, relés e conectores.

Destaques deste material

• 357 páginas cobrindo a sequência completa de esquemas elétricos WD201 a WD912, do grupo de função 370
• Blocos de circuito para motor e pós-tratamento (nível de combustível, injetores, sensores, EGR, filtro de partículas), pontos de terra, iluminação, freios, climatização, hidráulico e twin steer
• Lista I/O da unidade ECC com os 70 pinos identificados por tipo de sinal (AI-PD, DI-PD, DO-H, DO-L, DO-PWM, CAN, LIN, J1708) e componente ligado
• Tabela completa de designações de componentes: ACM, E-ECU, HMIM, V-ECU, V2-ECU, W-ECU, alternador, bateria, díodos, fusíveis, relés, sensores, válvulas solenoide e válvulas PWM
• Código de cores de fios em 13 identificadores (BL, BN, GN, GR, OR, P, R, SB, VO, W, Y) e critério de numeração por grupo de função mais três dígitos
• Alimentação de 24 VDC com tomadas de energia de 12 V e 28 V, alimentação após funcionamento e circuitos de aquecimento de bateria e de combustível
• Esquemas hidráulicos e pneumáticos com componentes numerados: bombas de direção, motores de ventilação, válvula de direção e basculamento, tanque e filtros de óleo, válvula de carga do freio, bancos de acumuladores dos circuitos dianteiro e traseiro, válvulas de relé, compressor, secador de ar e tanques de ar comprimido

Circuitos e conteúdos deste esquema

• Símbolos elétricos e designações
• Explicação dos esquemas elétricos
• ECC, lista I/O

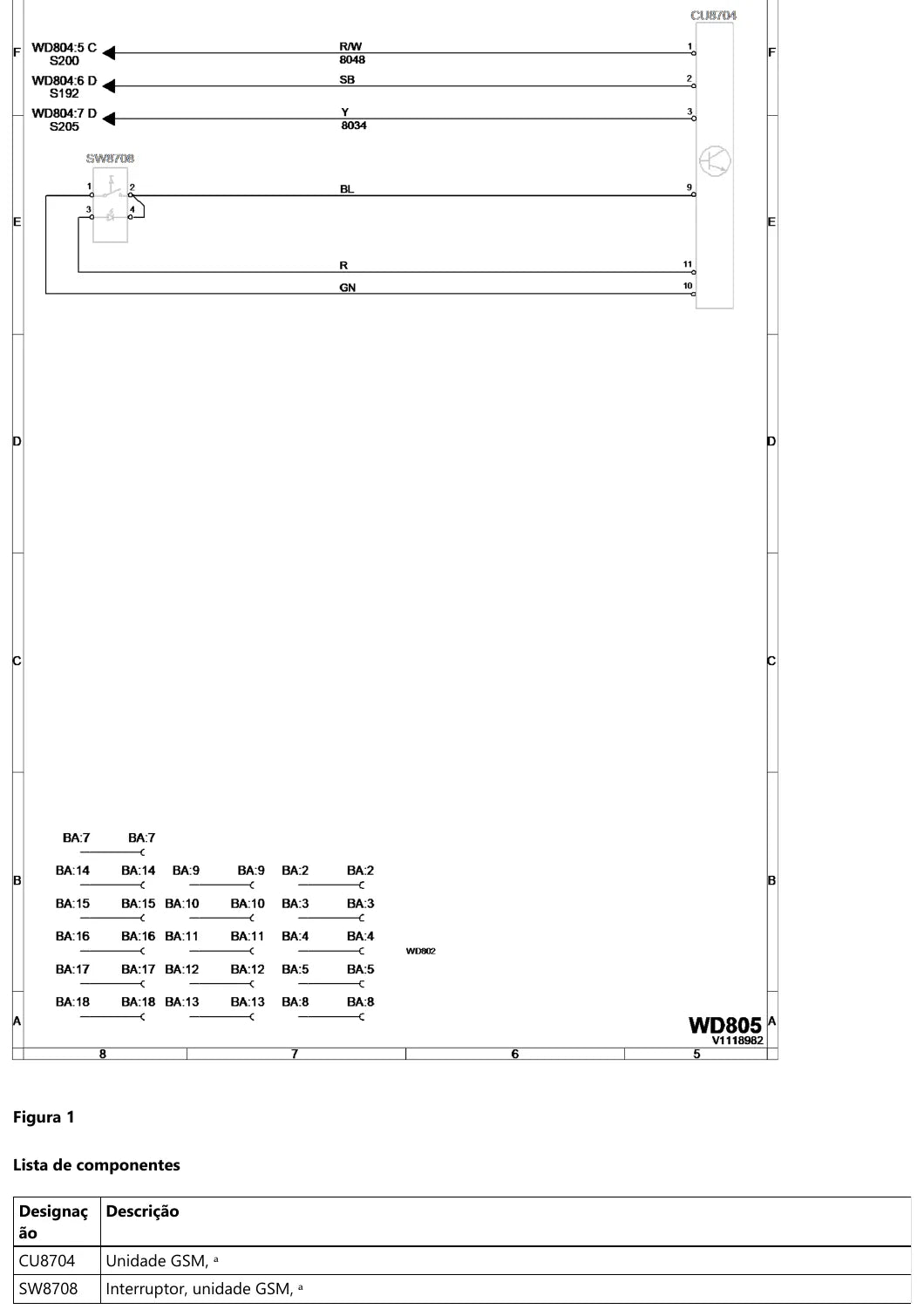

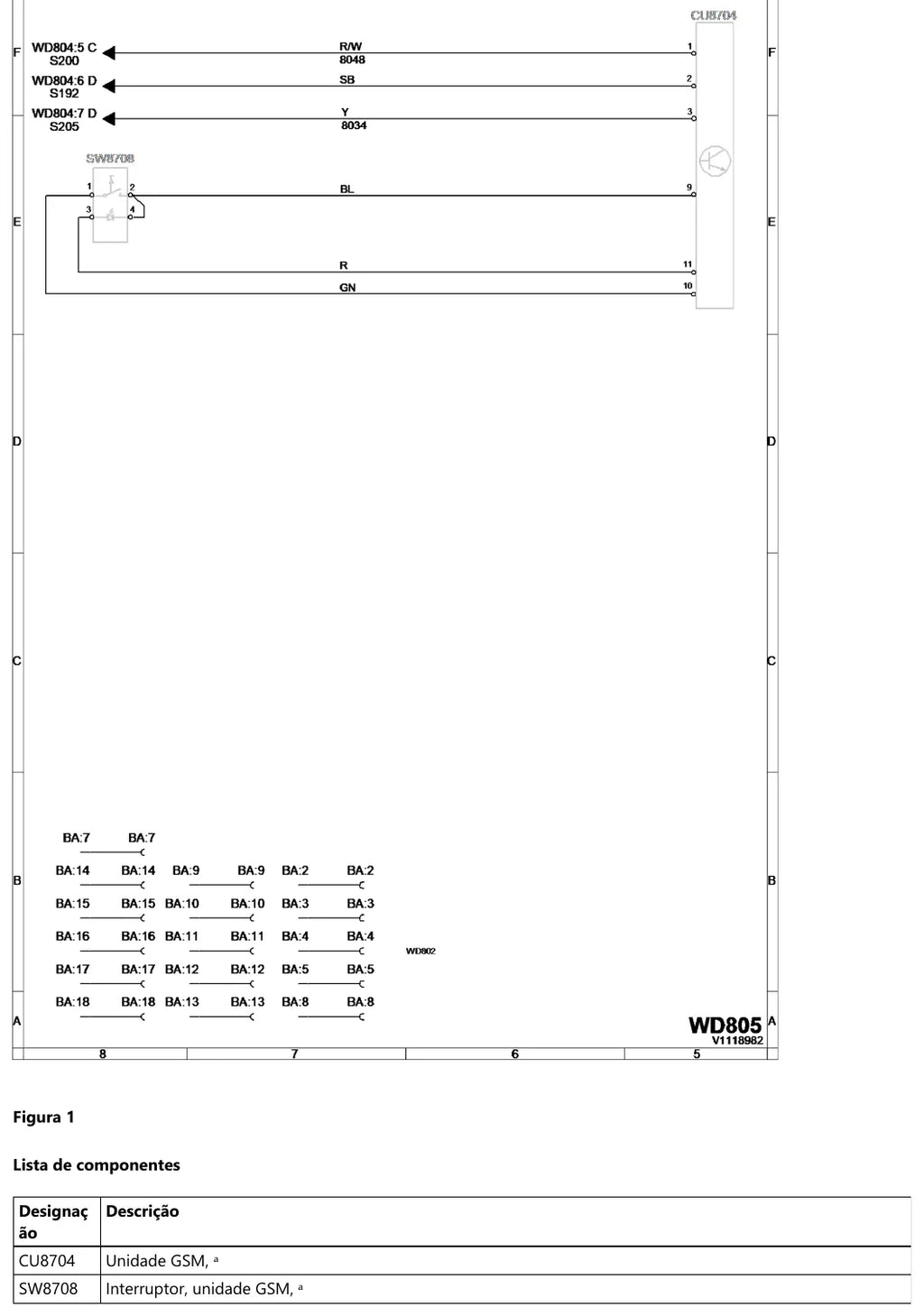

• Esquemas elétricos
• WD202 Sistema de refrigeração
• WD240 Recirculação dos gases de escapamento
• WD301 Ponto terra da placa de circuitos
• WD320 Comunicação CAN-bus
• WD321 Bus de informação, comunicação
• WD504 Freio de estacionamento
• WD801 Câmera de visão traseira
• WD802 Sistema de climatização
• WD901 Sistema hidráulico
• WD902 Lubrificação central

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• A30F Volvo, números de série 12001–99999
• Folhas hidráulicas e pneumáticas compartilhadas com A25F
• Esquema do sistema de ar comprimido comum às séries A25F, A30F, A35F, A35F FS, A40F e A40F FS

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Motor diesel Volvo D11 de 6 cilindros em linha, turboalimentado, 4 válvulas por cilindro, 10,8 litros
• Potência bruta de 266 kW (362 hp)
• Capacidade de carga útil de 28.000 kg e caçamba de 13,6 m³ rasa / 17,5 m³ coroada (2:1)
• Peso bruto total de 51.500 kg com pneus 750/65 R25; velocidade máxima de 53 km/h
• Transmissão Volvo PowerTronic totalmente automática, 6 marchas à frente e 2 à ré, tração 6x4 e 6x6 com bloqueios de diferencial
• Sistema elétrico de 24 V (2 x 12 V, 170 Ah) com alternador de 80 A
• Geração F produzida a partir de 2011; aplicação em mineração, terraplenagem, pedreiras e obras de infraestrutura de grande porte

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Cada circuito em subesquema próprio, fácil de isolar a falha
• Bitola, cor de fio e numeração de conector direto no traçado
• Lista de fusíveis, relés, conectores e pontos de massa
• 357 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para eletricistas de máquinas pesadas, oficinas de linha amarela, locadoras e equipes de manutenção que precisam rastrear falha elétrica ou hidráulica sem abrir chicote no escuro.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 357 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
