Diagramas Elétricos e Hidráulicos Volvo EC140D LM

Especificações

O Esquema Elétrico Volvo EC140D LM é o documento técnico em PDF, com 245 páginas em português e inglês, que traz os subesquemas elétricos circuito por circuito, com a identificação de fusíveis, relés e conectores.

Destaques deste material

• 245 páginas com o conjunto de esquemas SCH01 a SCH22, cobrindo alimentação elétrica, arranque, sistema ACM, luzes de trabalho, climatização, aquecedor diesel, áudio e buzina, limpador e lavador, comandos X1 e X3, engate rápido e câmera de ré
• Lista I/O integral da E-ECU, com os pinos E01 a E80 e M01 a M80 associados a sensores, injetores, relés e barramentos CAN
• Proteção elétrica detalhada: disjuntor principal FC02 de 80 A, preaquecimento FC01 de 150 A, FC03 de 20 A e fusíveis de circuito de 10 A e 15 A com a função de cada um
• Unidades de comando mapeadas: ACM, ECC, E-ECU, I-ECU, V-ECU e W-ECU, com indicação dos esquemas em que cada uma aparece
• Código de cores de fios em 12 identificadores (BL, BN, GN, GR, OU, P, R, SB, VO, W, Y, LG) e sistema de referência cruzada por número de diagrama, função e coordenadas
• Faixas de número de série tratadas por planta de produção: Shanghai 230001–240000, Pederneiras 240001–270000 e Changwon 270001–280000 e 280001–310000
• Circuitos hidráulicos com valores de ajuste de válvulas de retenção em 0,147 MPa (1,5 kgf/cm² / 21 psi) e 0,44 MPa (4,5 kgf/cm² / 64 psi), além da válvula oscilatória de locomoção

Circuitos e conteúdos deste esquema

• Símbolos elétricos e designações
• Explicação dos esquemas elétricos
• Designações de componentes
• Lista de componentes: Alternador, baterias, condensadores, unidades eletrônicas
• Lista de componentes, fusíveis
• Lista de componentes, lâmpadas
• E-ECU, lista I/O
• SCH01 Alimentação elétrica, Alternador, Bateria
• SCH02 ECU alimentação e comunicação
• SCH03 Sistema de arranque
• SCH05 Sistema ACM

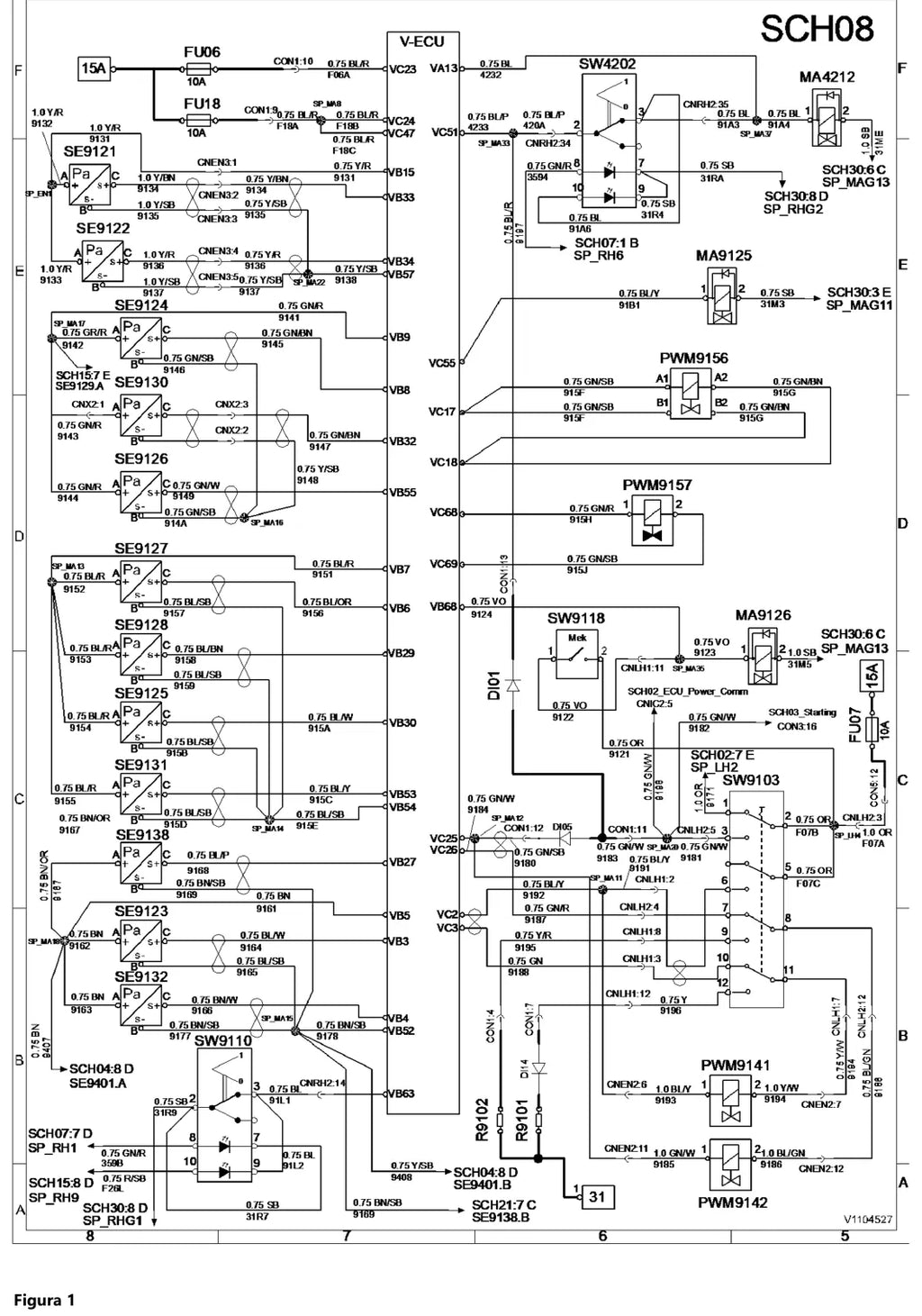

• SCH08 Comandos da máquina
• SCH15 Comando X1
• SCH22 Câmera de visão traseira

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• EC140D LM Volvo — Shanghai, séries 230001 a 240000
• EC140D LM Volvo — Pederneiras, séries 240001 a 270000
• EC140D LM Volvo — Changwon, séries 270001 a 280000
• EC140D LM Volvo — Changwon, séries 280001 a 310000

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Motor Volvo D4 de 4 cilindros, 3,77 litros, atendendo Stage IIIA / Tier 3, com potência bruta em torno de 77,4 kW (aproximadamente 105 hp)
• Peso operacional de 13.000 a 16.730 kg conforme a configuração
• Caçamba de referência de 0,66 a 0,73 m³
• Profundidade máxima de escavação de 5.530 mm e alcance máximo de escavação de 8.330 mm
• Força de escavação da caçamba de 82,2 kN em modo normal e 87,2 kN em boost; capacidade de içamento de 3.500 kg
• Sistema hidráulico com vazão máxima de 118 l/min, tanque hidráulico de 85 litros e sistema total de 230 litros; tanque de combustível de 250 litros
• Geração D lançada a partir de 2012; aplicação em terraplenagem, saneamento, obras viárias e movimentação de materiais

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Cada circuito em subesquema próprio, fácil de isolar a falha
• Bitola, cor de fio e numeração de conector direto no traçado
• Lista de fusíveis, relés, conectores e pontos de massa
• 245 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para eletricistas de máquinas pesadas, oficinas de linha amarela, locadoras e equipes de manutenção que precisam rastrear falha elétrica ou hidráulica sem abrir chicote no escuro.

Perguntas frequentes

Em que idioma está o documento?
Em português e inglês. São 245 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
