O Diagrama Elétrico Toyota Supra MA70 1987 é a publicação EWD022U da Toyota Motor Corporation, com 165 páginas em inglês para o Supra série MA70 do mercado norte-americano. Cobre o motor 7M-GE com gerenciamento TCCS e a transmissão automática eletrônica A340E, e traz a suspensão eletrônica TEMS com PPS e os valores de teste do computador. Também documenta fonte de alimentação, partida, ignição, EFI, carga, iluminação, localização de relés e o diagrama elétrico geral.
Aplicação — serve em quê
- Toyota Supra 1987
- Supra série MA70
- Supra com motor 7M-GE e gerenciamento TCCS
- Supra com transmissão automática eletrônica A340E
- Supra com suspensão eletrônica TEMS e PPS
- Supra do mercado norte-americano
Destaques deste material
- Publicação EWD022U da Toyota Motor Corporation, específica do Supra MA70 1987.

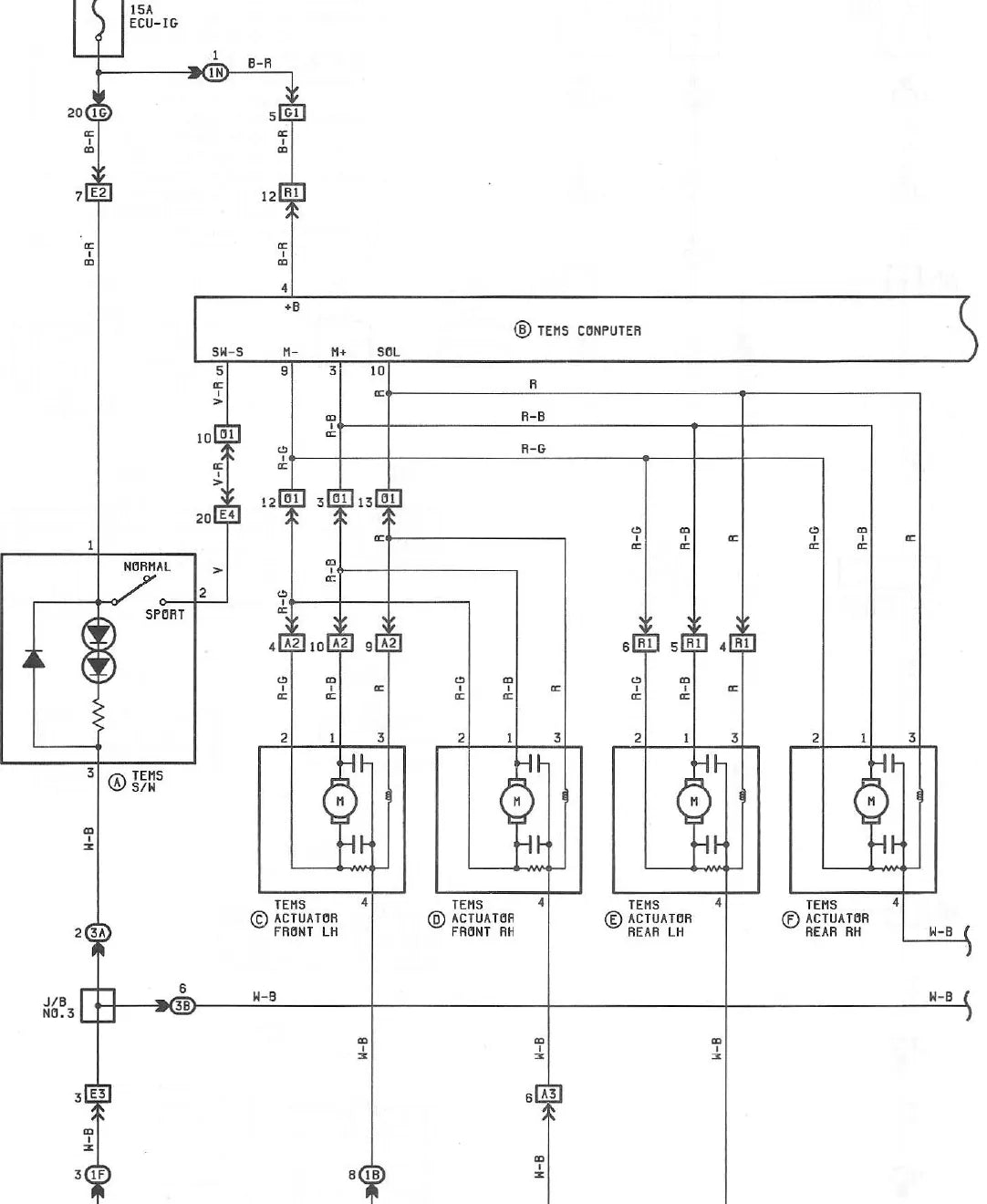

- Teste do TEMS com valor real: cerca de 12 V por 0,2 segundo no pino 3 ao passar de NORMAL para SPORT, e o mesmo no pino 9 na volta.
- Fusíveis de 15 A identificados para HEAD LH, HEAD RH e FOG.
- Estado de contato dos relés: o relé do farol de neblina 2-4 fecha com o interruptor em HEAD e o dimmer 9-12 fecha em HIGH ou FLASH.
- Cobre EFI, sistema de partida, ignição, carga e desligamento automático das luzes.

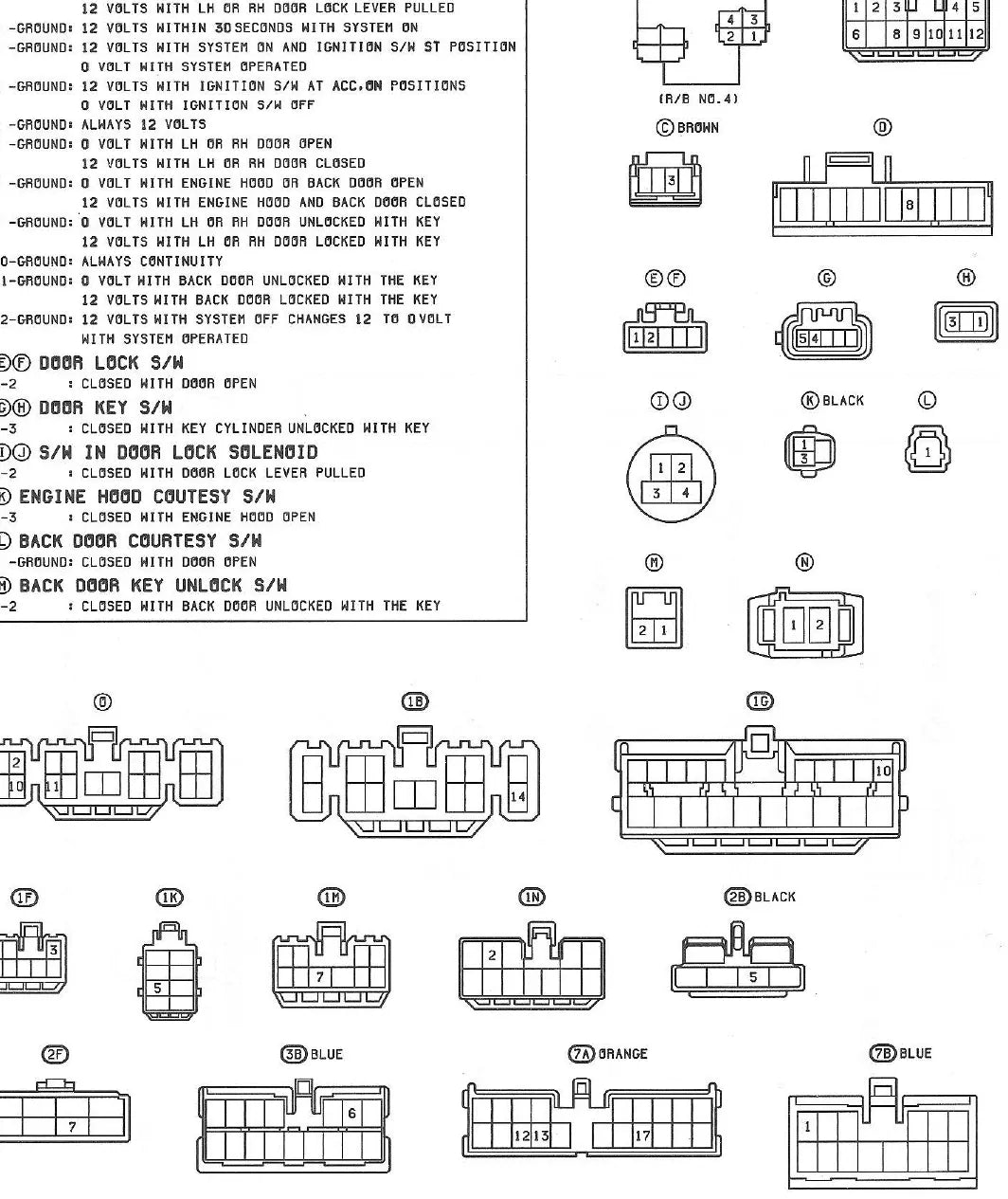

- Traz localização de relés e o diagrama elétrico geral do veículo, em 165 páginas.
- Faz a ponte com três manuais da linha: o de reparação RM043U, o de diagnóstico TCCS 7M-GE DM008U e o do câmbio A340E DM006U.
Circuitos e sistemas cobertos
- Fonte de alimentação
- Sistema de partida e ignição
- Sistema EFI (injeção eletrônica)
- Sistema de carga
- Desligamento automático das luzes
- Setas e pisca-alerta
- Faróis
- Faróis de neblina
- Luzes internas
- Luzes de ré
- Luzes de freio
- Lanternas e iluminação do painel
- Desembaçador do vidro traseiro
- Suspensão TEMS e PPS
- Localização de relés

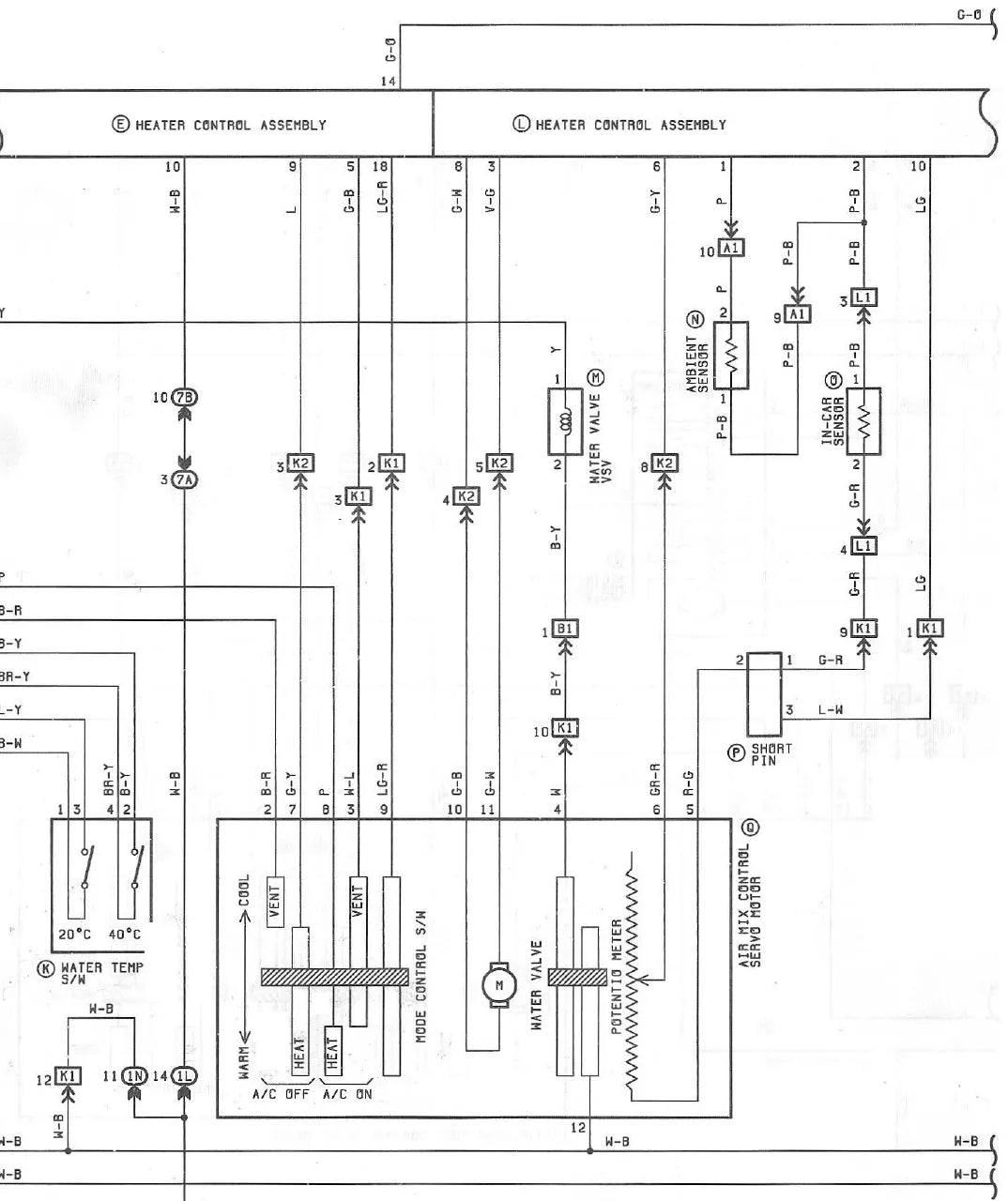

- Diagrama elétrico geral
Por que vale a pena
- Você identifica o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- Em carro dos anos 80 o diagrama de fábrica é o que separa restauração séria de gambiarra.

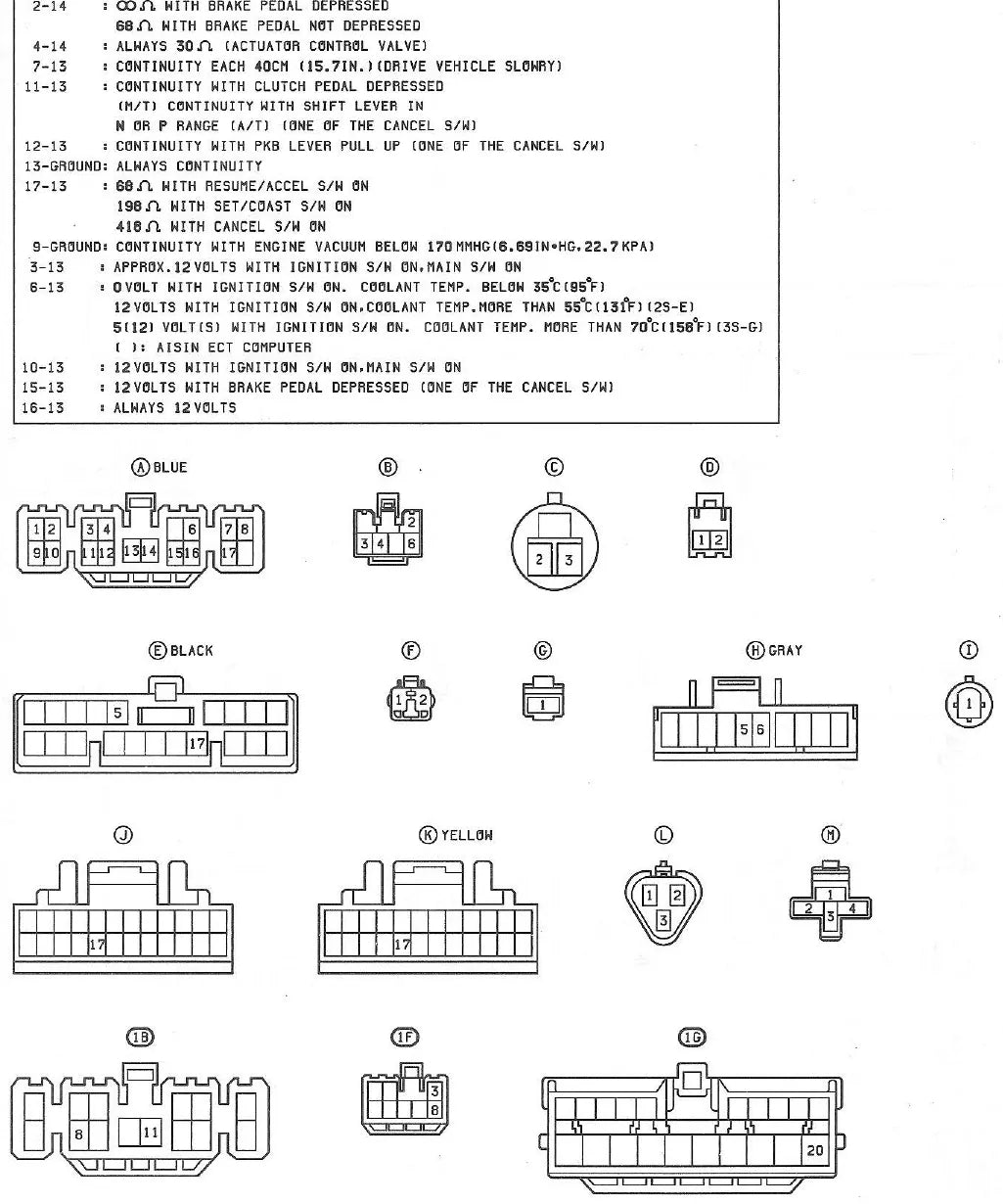

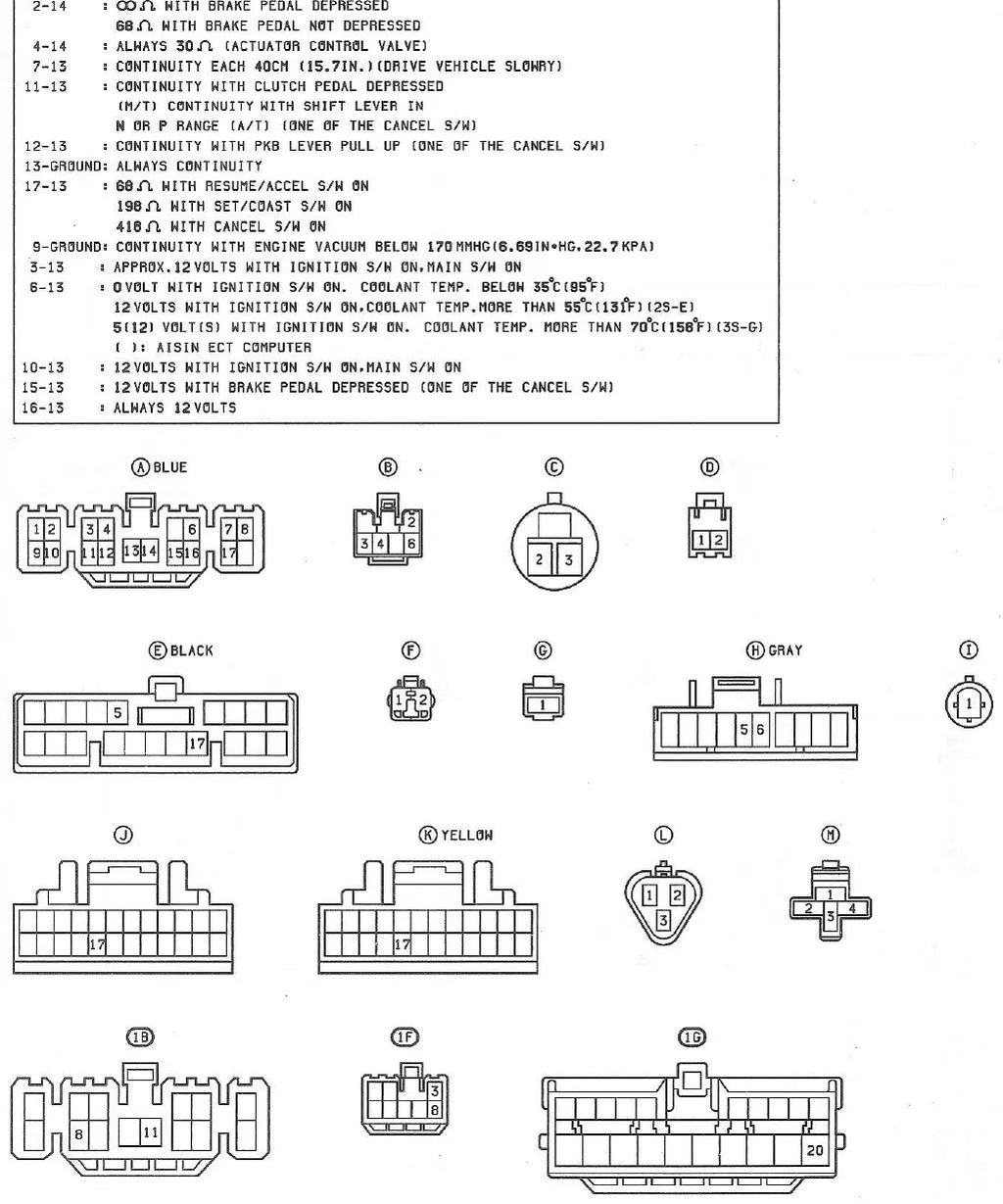

- Os valores de teste do TEMS e o estado de contato dos relés dão critério objetivo de aprovação.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Restaurador de Toyota Supra que precisa refazer chicote e circuito original.
- Eletricista automotivo especializado em carro antigo e injeção EFI da Toyota.
- Oficina de importado que atende motor 7M-GE e câmbio A340E.
- Proprietário de Supra MA70 que faz a própria manutenção elétrica.
Perguntas frequentes
Serve no meu Supra 1987?
Serve no Supra série MA70, ano-modelo 1987, do mercado norte-americano, com motor 7M-GE e gerenciamento TCCS, incluindo versões com transmissão automática A340E e com suspensão eletrônica TEMS.
Em que idioma está?
O texto está em inglês. Os diagramas, as cores de fio, a amperagem dos fusíveis e os números de terminal são universais e se leem em qualquer idioma.
Traz a localização dos relés e os valores de teste?
Traz. Há uma seção de localização de relés e valores objetivos de teste, como os 12 V por 0,2 segundo no pino 3 do TEMS e os fusíveis de 15 A dos faróis e do neblina.
Como recebo o arquivo?
O link para baixar o arquivo em PDF chega no seu e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre.
