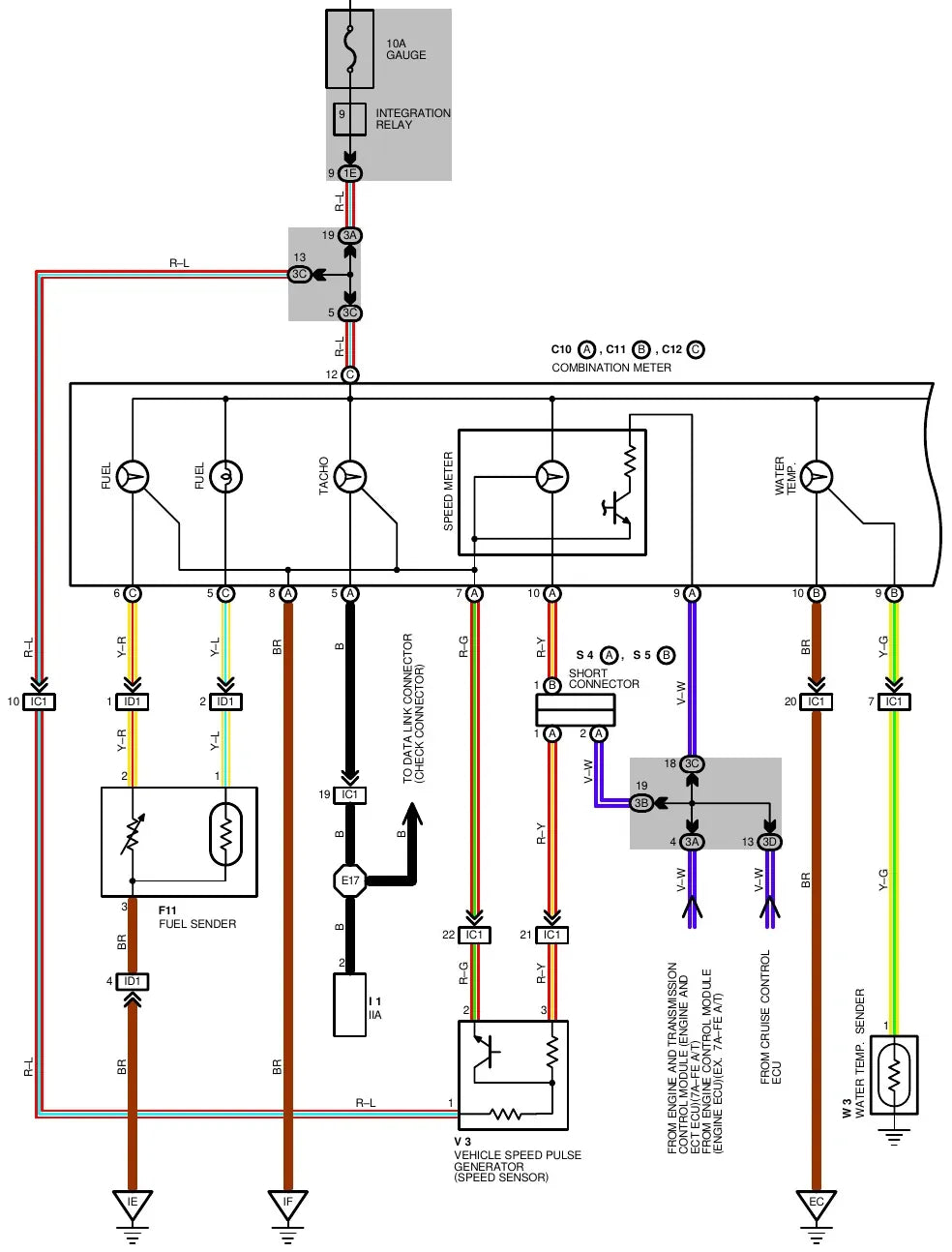

Diagrama elétrico do Toyota Corolla com os motores 4A-FE e 7A-FE, em 244 páginas de PDF em inglês. São quatro combinações documentadas — 4A-FE e 7A-FE, cada uma com câmbio manual e com automático — mais ABS, SRS air bag, transmissão automática eletrônica (ECT) e controle de cruzeiro. A fonte de alimentação começa na página 54 e o capítulo de ABS na 175, com o fusível de 50 A identificado na caixa F8.
Aplicação — serve em quê
- Toyota Corolla sedã (carroceria S/D)
- Toyota Corolla perua (carroceria W/G)
- Motor 4A-FE com câmbio manual e com automático
- Motor 7A-FE com câmbio manual e com automático
- Versões com ABS e com SRS air bag
- Versões da Califórnia e dos demais estados norte-americanos
- Versão canadense com luz diurna (Daytime Running Light)
Destaques deste material
- Dois motores documentados, 4A-FE e 7A-FE, cada um em versão manual e automática.
- Fonte de alimentação a partir da página 54 e capítulo de ABS a partir da página 175.
- Fusível do ABS de 50 A identificado na caixa de fusíveis F8.
- Circuitos separados para Califórnia e demais estados, mais a luz diurna do mercado canadense.
- Localização de relés, pontos de aterramento e roteamento completo dos chicotes.

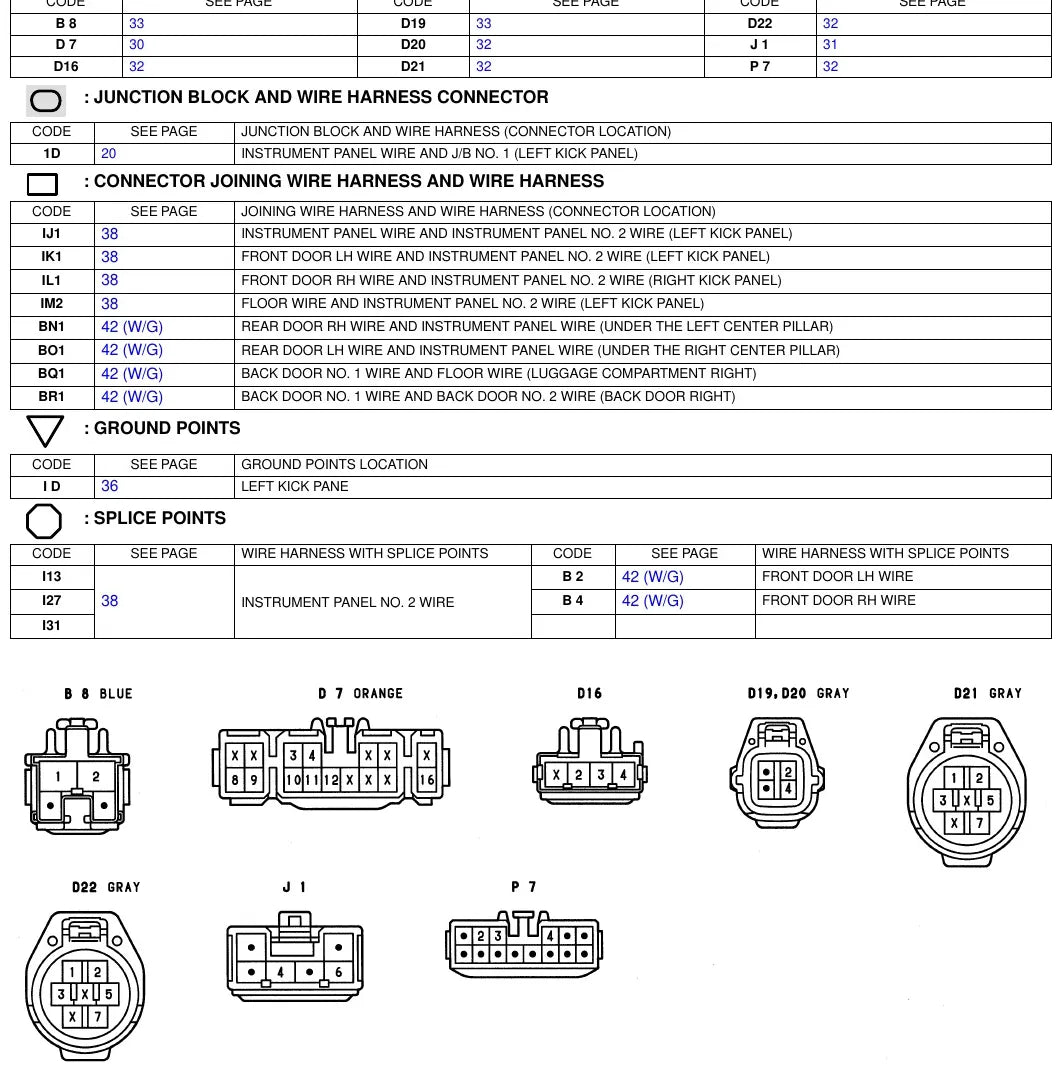

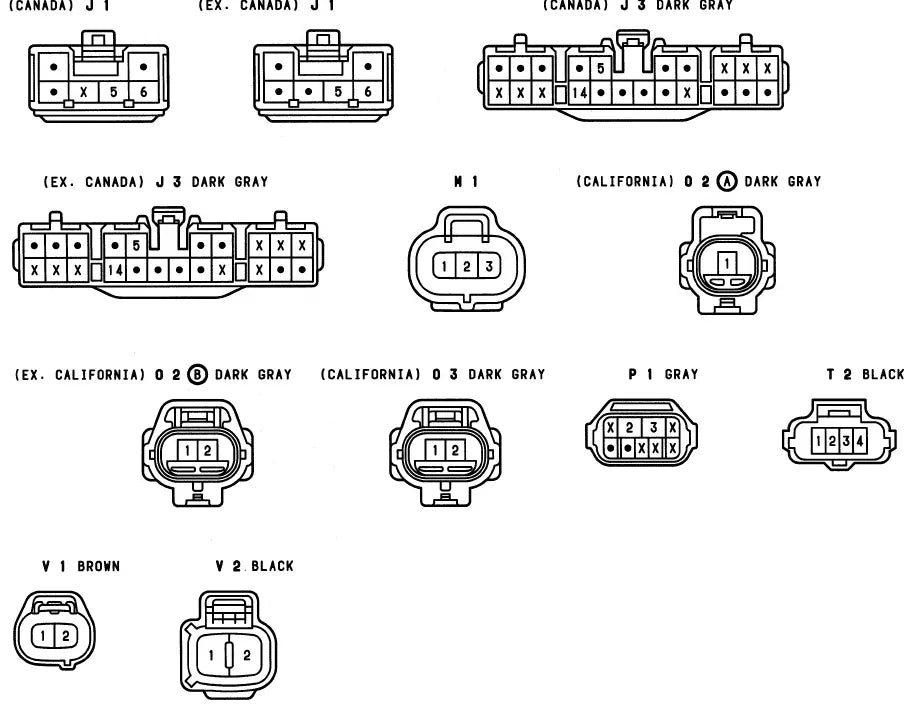

- Lista de códigos de conectores com a página de cada um e os conectores de junção entre chicotes.
- 20 páginas de dicas de serviço e 14 de localização de peças no veículo.
Circuitos e sistemas cobertos
- Fonte de alimentação (fluxo de corrente)
- Controle do motor 4A-FE (manual e automático)
- Controle do motor 7A-FE (manual e automático)
- ABS (freios antibloqueio)
- ECT (transmissão automática eletrônica)
- SRS air bag
- Controle de cruzeiro
- Faróis (com e sem luz diurna)
- Desligamento automático das luzes
- Limpador e lavador traseiro
- Localização de relés
- Pontos de aterramento
- Localização de peças
- Roteamento dos chicotes elétricos

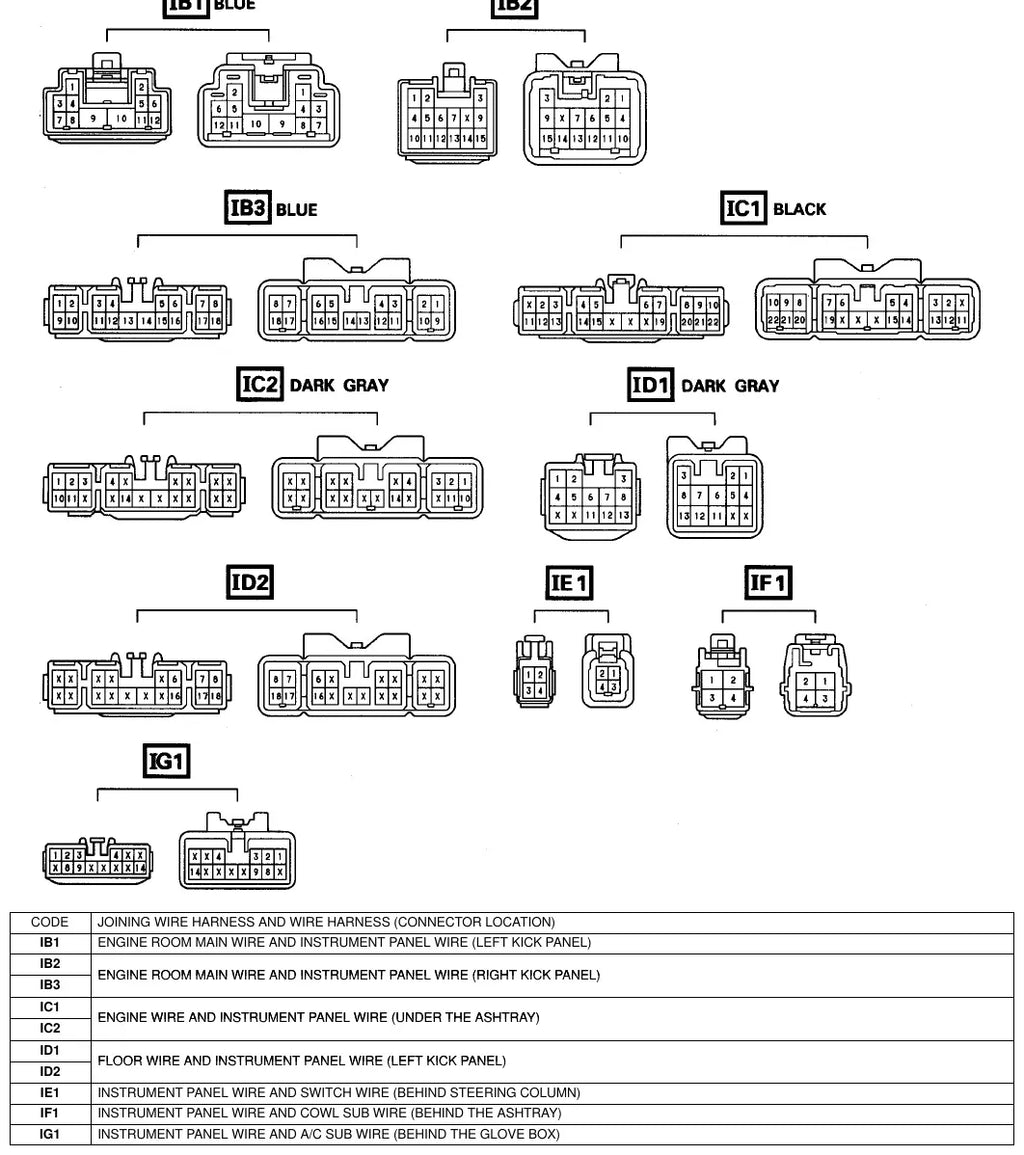

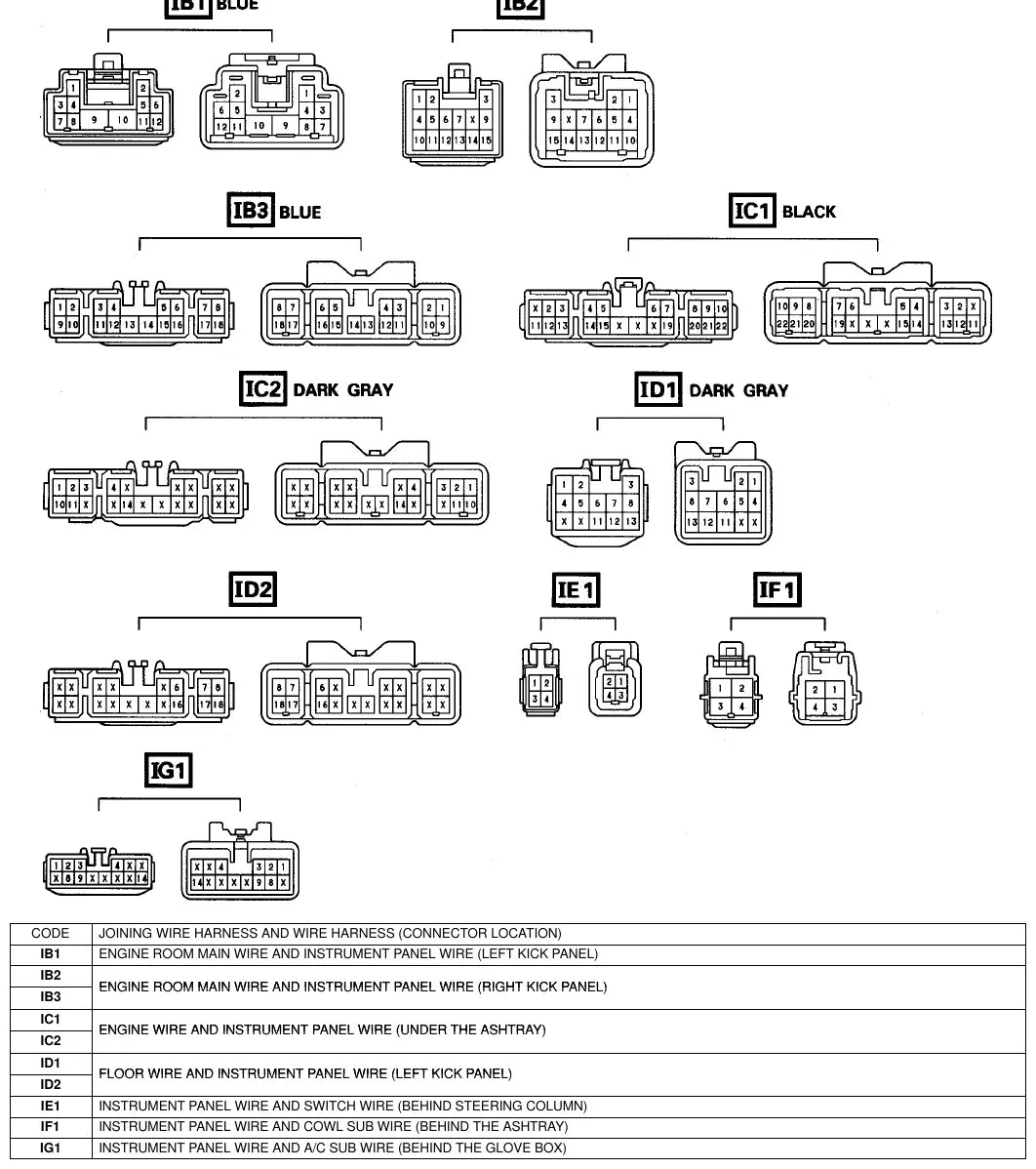

- Conectores de junção entre chicotes
- Lista de códigos de conectores e páginas
Por que vale a pena
- Achar o fio certo sem abrir o chicote no chute.
- Cor e número de cada circuito, com a localização física do componente e do conector.
- Caixa de fusíveis, relés e pontos de aterramento mapeados, do ABS ao air bag.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que pega Corolla com motor 4A-FE ou 7A-FE.
- Mecânico que precisa diagnosticar injeção, ABS ou air bag pelo circuito.
- Proprietário que vai instalar acessório ou caçar mau contato no chicote.
Perguntas frequentes
Serve no meu Corolla?
Serve nos Corolla sedã (S/D) e perua (W/G) equipados com os motores 4A-FE ou 7A-FE, em câmbio manual ou automático. O documento não imprime o ano-modelo, então a referência de compatibilidade é o código do motor, gravado no bloco.
Em que idioma está?
O texto está em inglês. Os diagramas são desenho técnico: símbolo, código de cor do fio e número de pino se leem sem tradução, e a lista de abreviaturas abre o livro.
Traz a pinagem e a identificação dos conectores?
Traz. Há lista de códigos de conectores com a página de cada um, conectores de junção entre chicotes, localização de relés, pontos de aterramento e 14 páginas de localização de peças.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O arquivo é seu para sempre: baixe quantas vezes quiser e guarde no computador, no celular ou no tablet.
