O Diagrama Elétrico do Toyota Corolla Altis com motor 1ZZ-FE é a publicação Toyota nº EM11B2EV, aqui em 110 páginas em inglês. Este volume é um extrato do manual elétrico: entrega a seção de controles do motor 1ZZ-FE, os circuitos internos da caixa de relés do compartimento do motor e da caixa de junção do painel, a tabela de fonte de alimentação e o roteamento dos chicotes — e não as 13 seções inteiras, que somam mais de 320 páginas. O documento não declara o ano de modelo.
Aplicação — serve em quê
- Toyota Corolla Altis com motor 1ZZ-FE
- Corolla Altis atendido pela publicação elétrica EM11B2EV
- Corolla Altis com relé EFI MAIN de 20 A e relé IG2 de 15 A
- Corolla Altis com faróis de dois estágios (H-LP HI e H-LP LO)
- Corolla Altis com sensores do controle de estabilidade (chicotes VL1 e L3)
Destaques deste material
- Publicação Toyota nº EM11B2EV, em inglês, organizada em 13 seções identificadas de A a M.
- Extrato de 110 páginas: controles do motor 1ZZ-FE, caixas de relés e de junção, fonte de alimentação e roteamento dos chicotes.

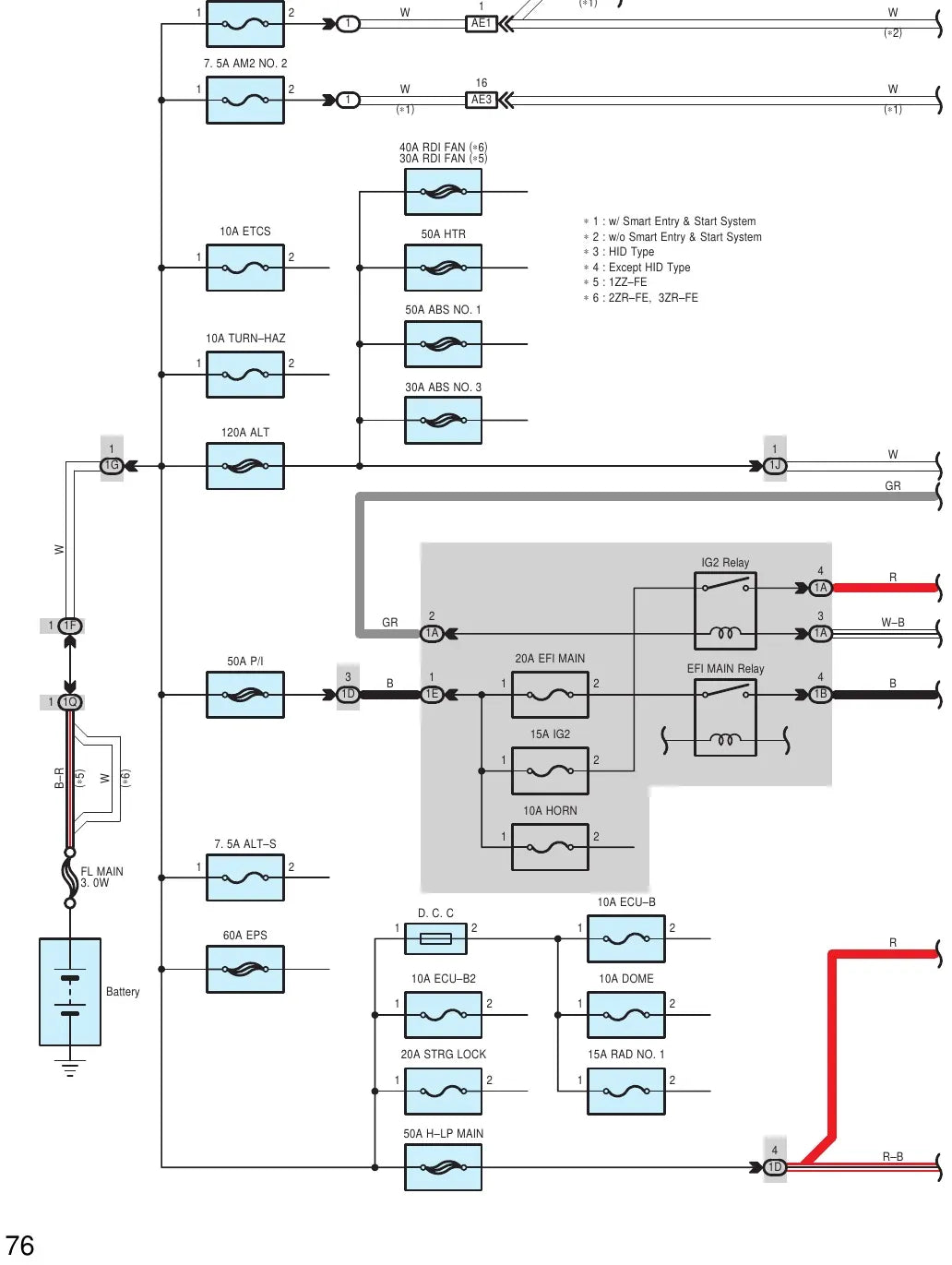

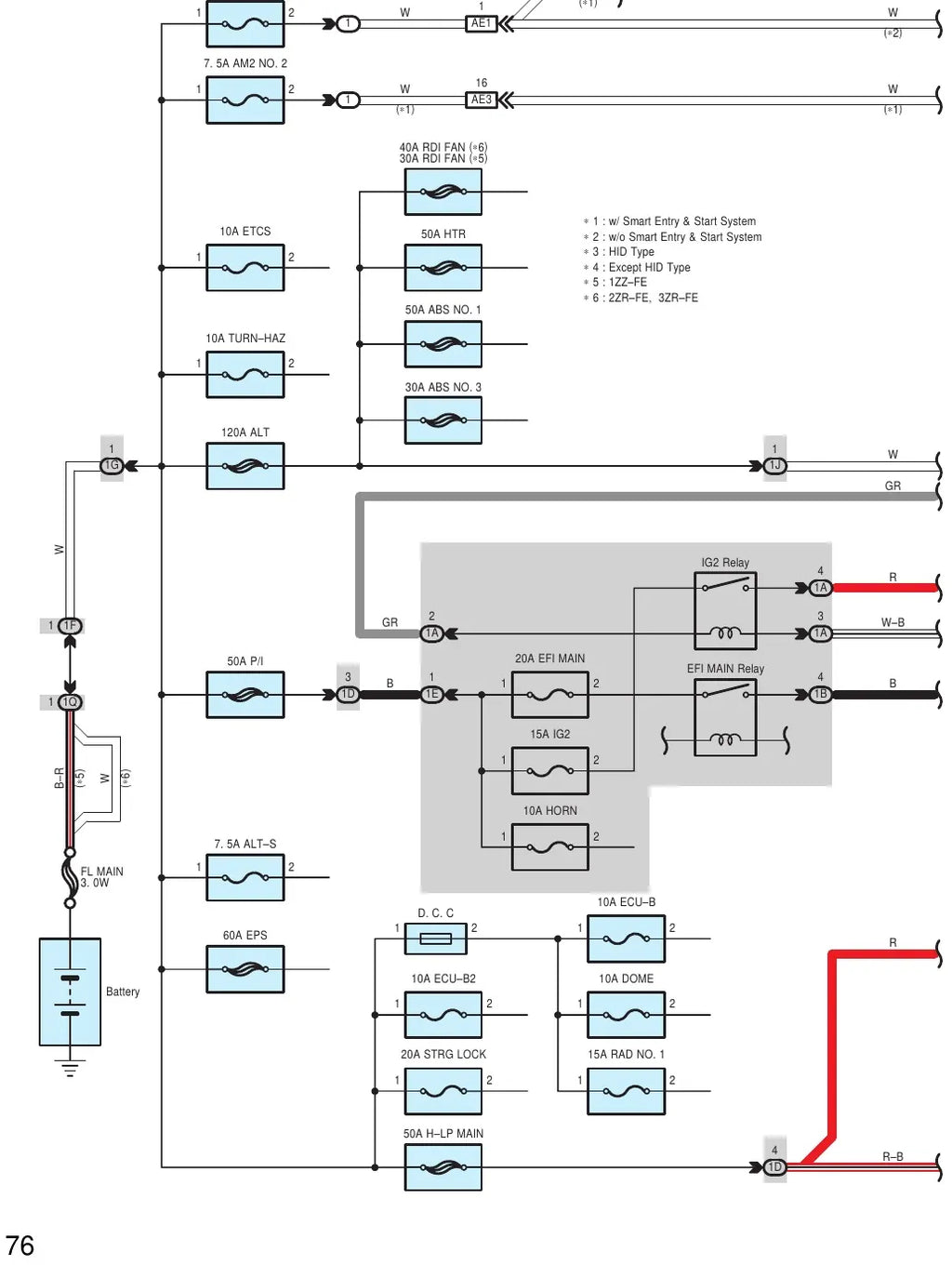

- Circuito interno da caixa de relés do compartimento do motor com relé IG2 de 15 A, relé HORN de 10 A e relé EFI MAIN de 20 A.
- Tabela de fonte de alimentação com o fusível de cada função: ACC-B 25 A, CIG 15 A, TAIL 10 A, PANEL 7,5 A, DRL 7,5 A, IG2 NO.2 7,5 A e POWER 30 A.
- Faróis com fusíveis H-LP LH/RH HI de 10 A e H-LP LO de 15 A ou 10 A, conforme a versão.

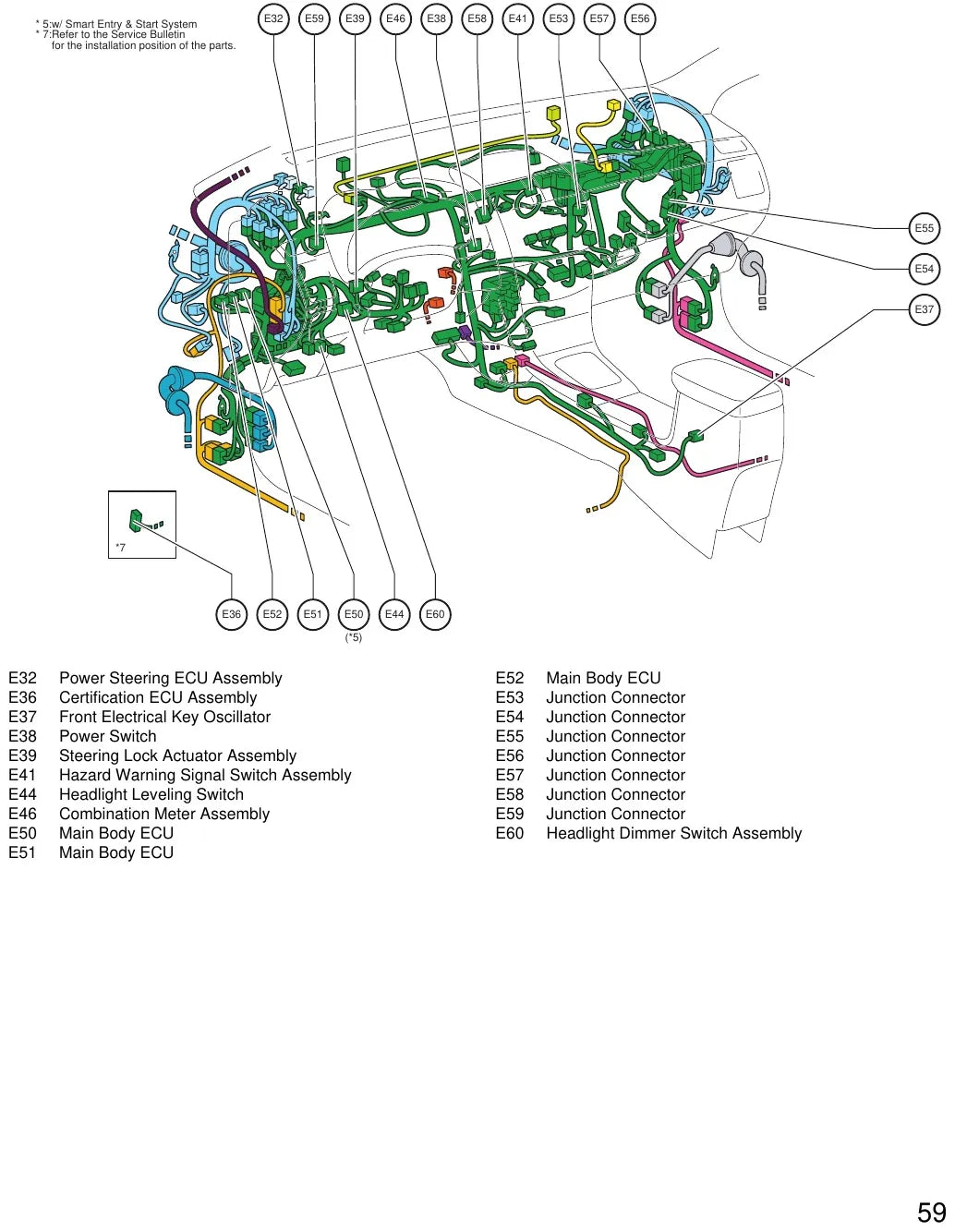

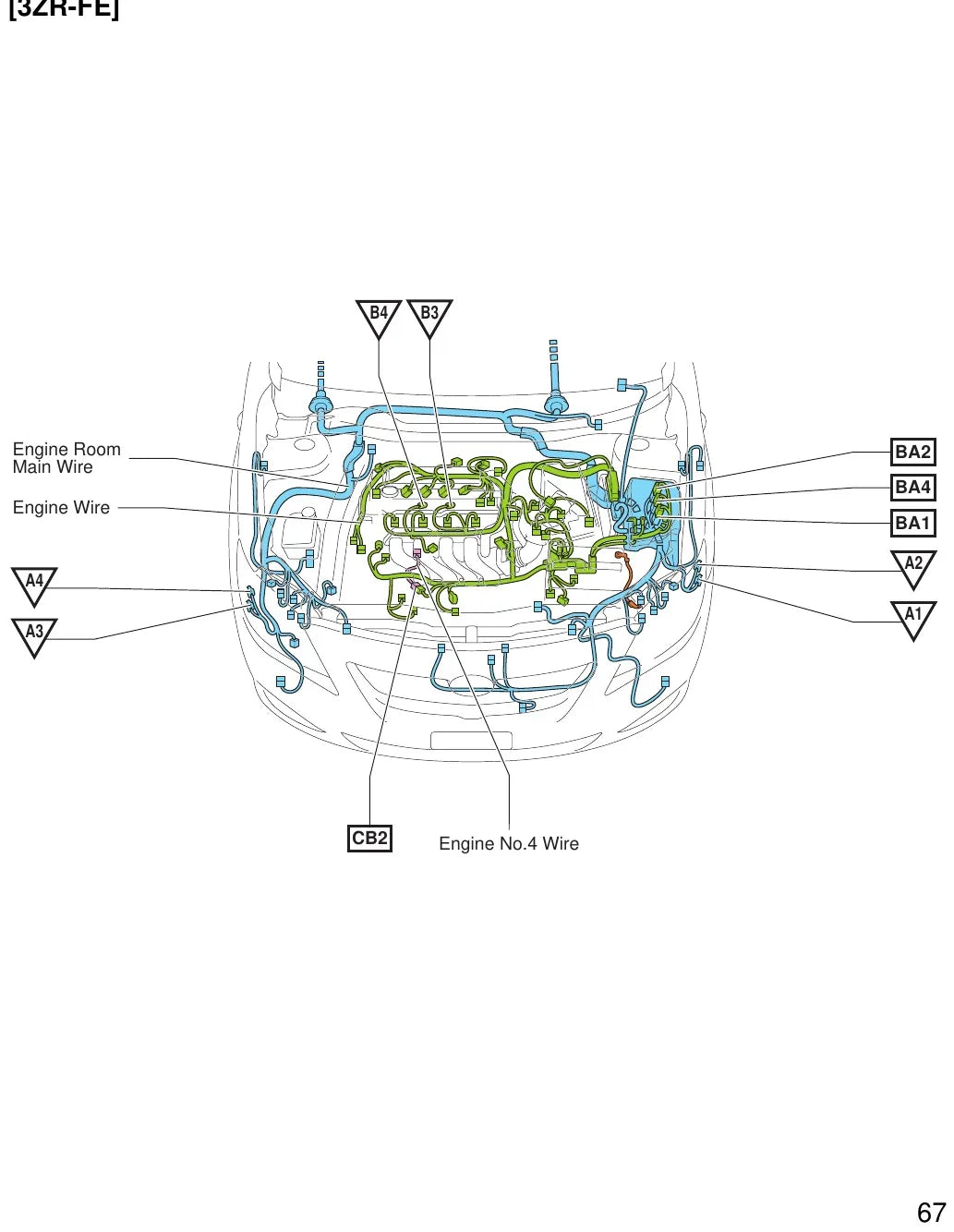

- Roteamento dos chicotes por código: L1 e L2 nas portas dianteiras, M1 e M2 nas traseiras, KL1 no teto, WM1 e bM1 no assoalho.
- Traz o glossário de abreviações e símbolos e a localização dos relés e das caixas de junção.
