Diagrama elétrico do Toyota Corolla 1997, publicação EWD30-6Y de maio de 1997, na edição For Europe & General, com 800 páginas em inglês. Cobre sete séries de chassi: AE110, AE111, AE112, AE115, EE110, EE111 e CE110. Cada circuito vem com as seções System Outline e Service Hints, ou seja, a explicação de como o sistema funciona e as dicas de diagnóstico junto do desenho. As páginas são digitalizadas do livro original, então a navegação é pelo índice.
Aplicação — serve em quê
- Toyota Corolla série AE110
- Toyota Corolla séries AE111, AE112 e AE115
- Toyota Corolla séries EE110 e EE111
- Toyota Corolla série CE110
- Corolla 1997 com motores 4A-FE e 7A-FE
- Corolla 1997 com motores 2E e 4E-FE
- Corolla 1997 diesel com motores 2C e 2C-E
Destaques deste material
- 800 páginas na publicação Toyota EWD30-6Y, de maio de 1997, edição For Europe & General.
- Cobre sete séries de chassi do Corolla: AE110, AE111, AE112, AE115, EE110, EE111 e CE110.
- Cada circuito traz System Outline e Service Hints, com o funcionamento do sistema e as dicas de diagnóstico ao lado do desenho.
- Traz localização de componentes, localização de relés e caixas de junção e roteamento dos chicotes.
- Mapeia a fonte de alimentação, os conectores de junção e os conectores de emenda entre chicotes.
- Fecha com o diagrama elétrico geral, para acompanhar o circuito de ponta a ponta.
- Remete aos manuais complementares RM572E de chassi e carroceria, RM573E dos motores 4A e 7A-FE, RM574E dos 2E e 4E-FE e RM575E dos 2C e 2C-E.
Circuitos e sistemas cobertos
- Localização de avarias (troubleshooting)

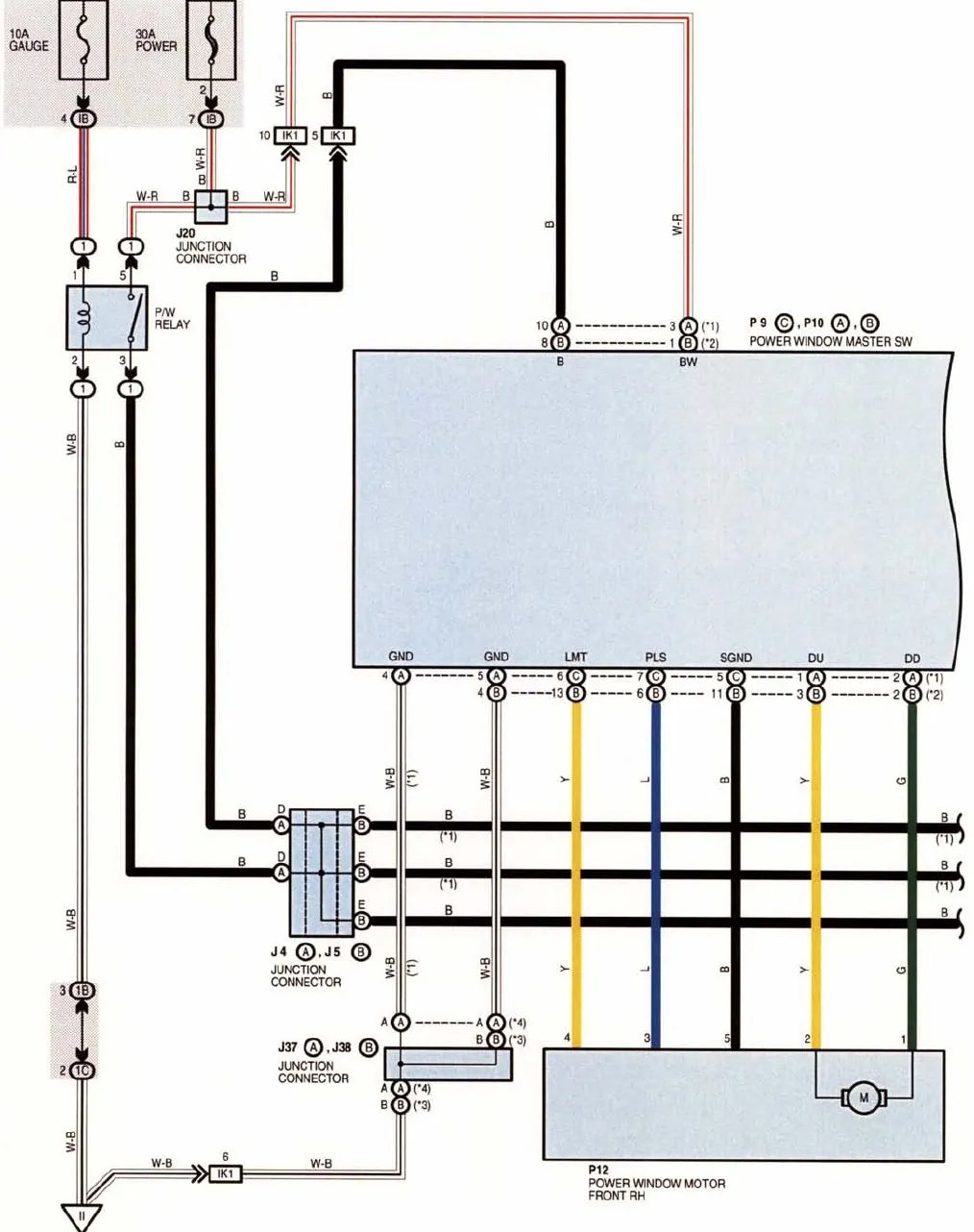

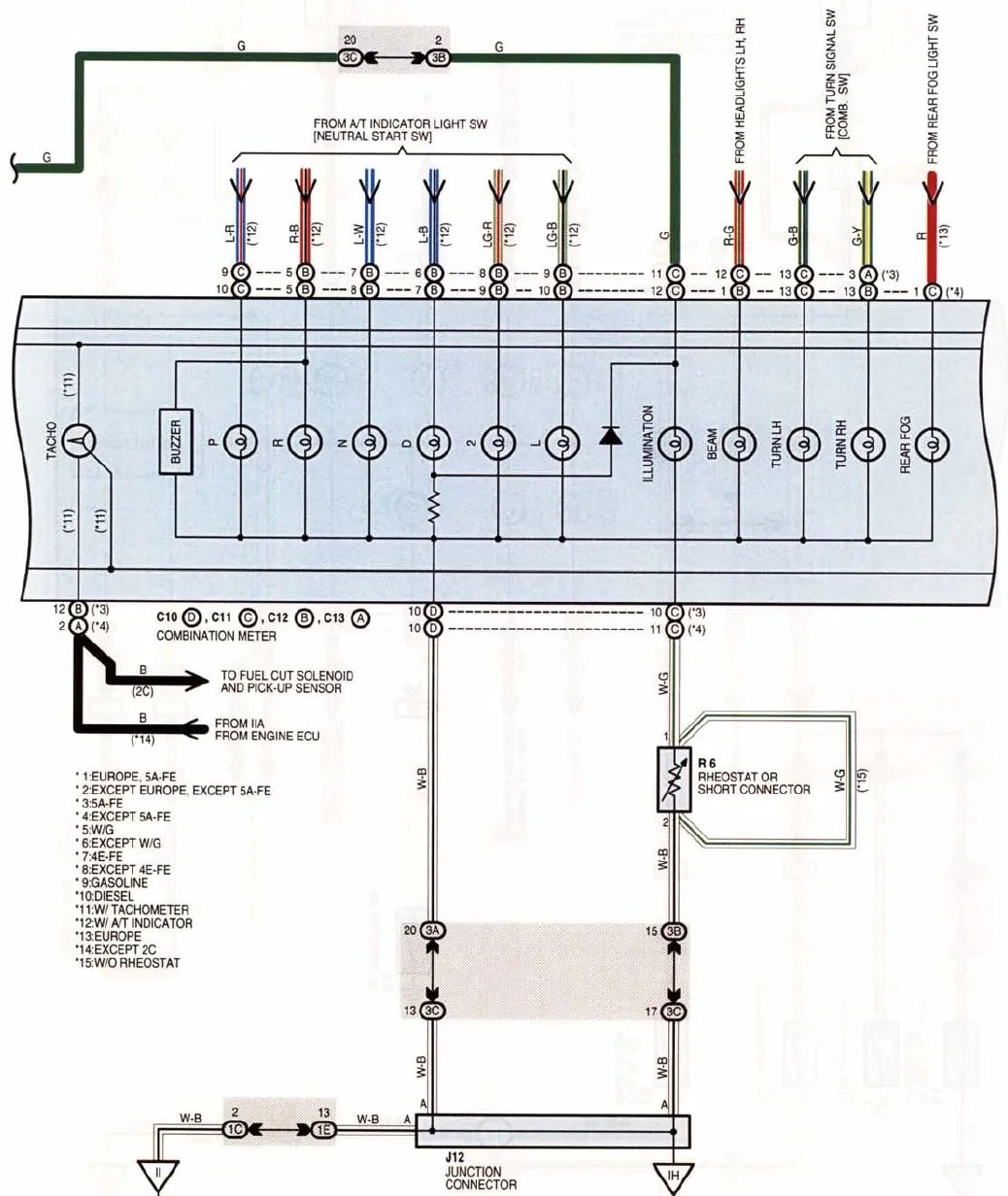

- Circuitos dos sistemas
- Descrição do funcionamento de cada sistema (system outline)
- Dicas de serviço para diagnóstico (service hints)
- Localização dos componentes (parts location)
- Localização dos relés e caixas de junção
- Roteamento dos chicotes elétricos

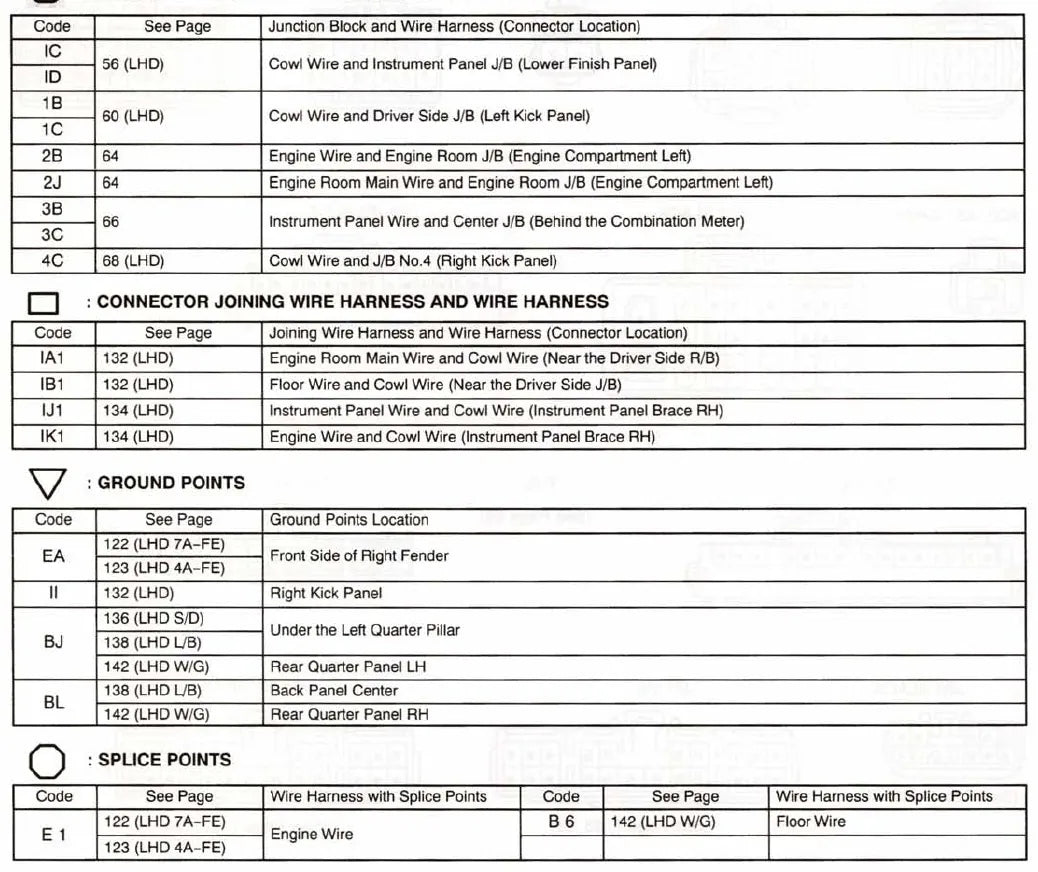

- Localização dos conectores de emenda entre chicotes
- Fonte de alimentação e distribuição de energia

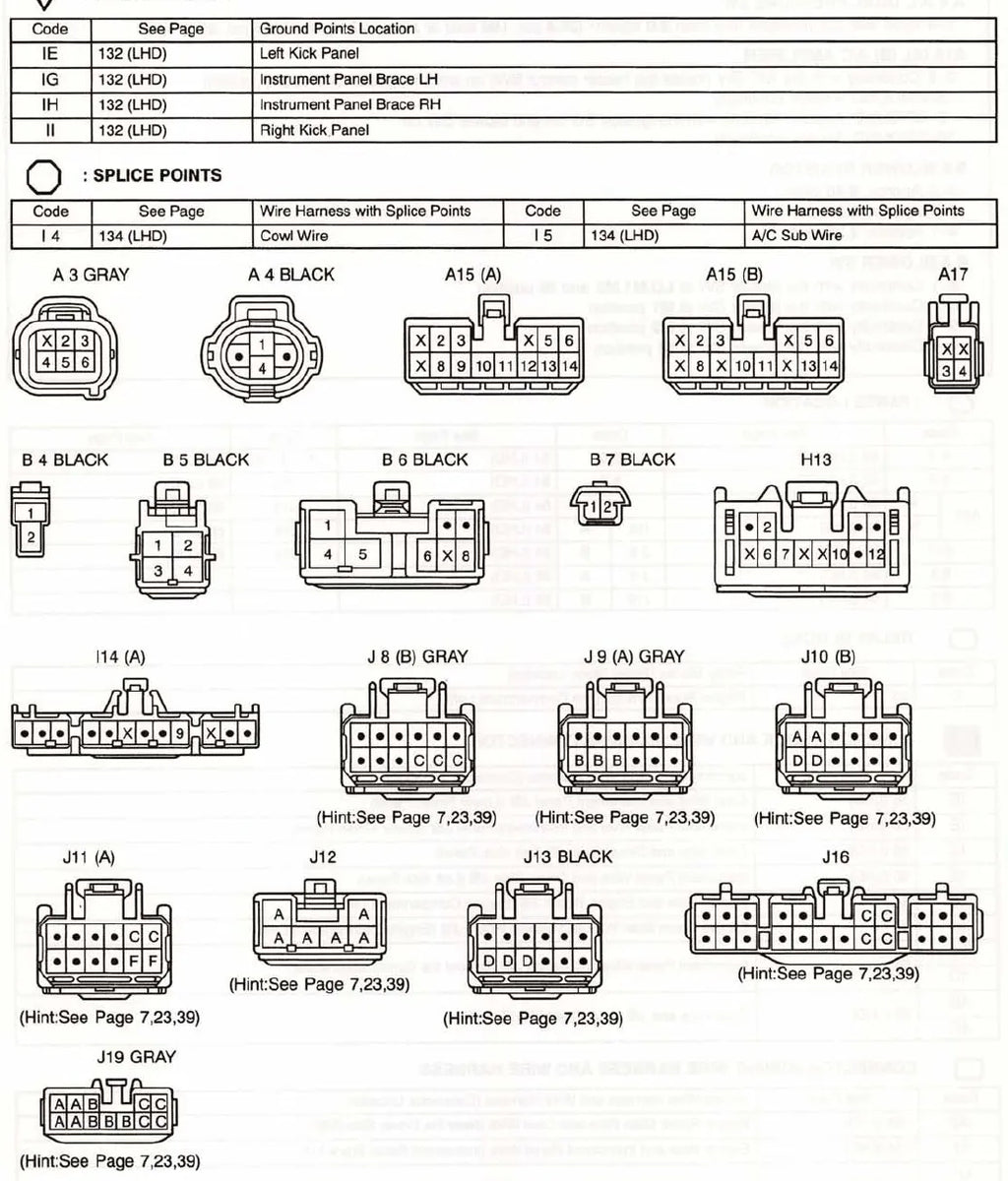

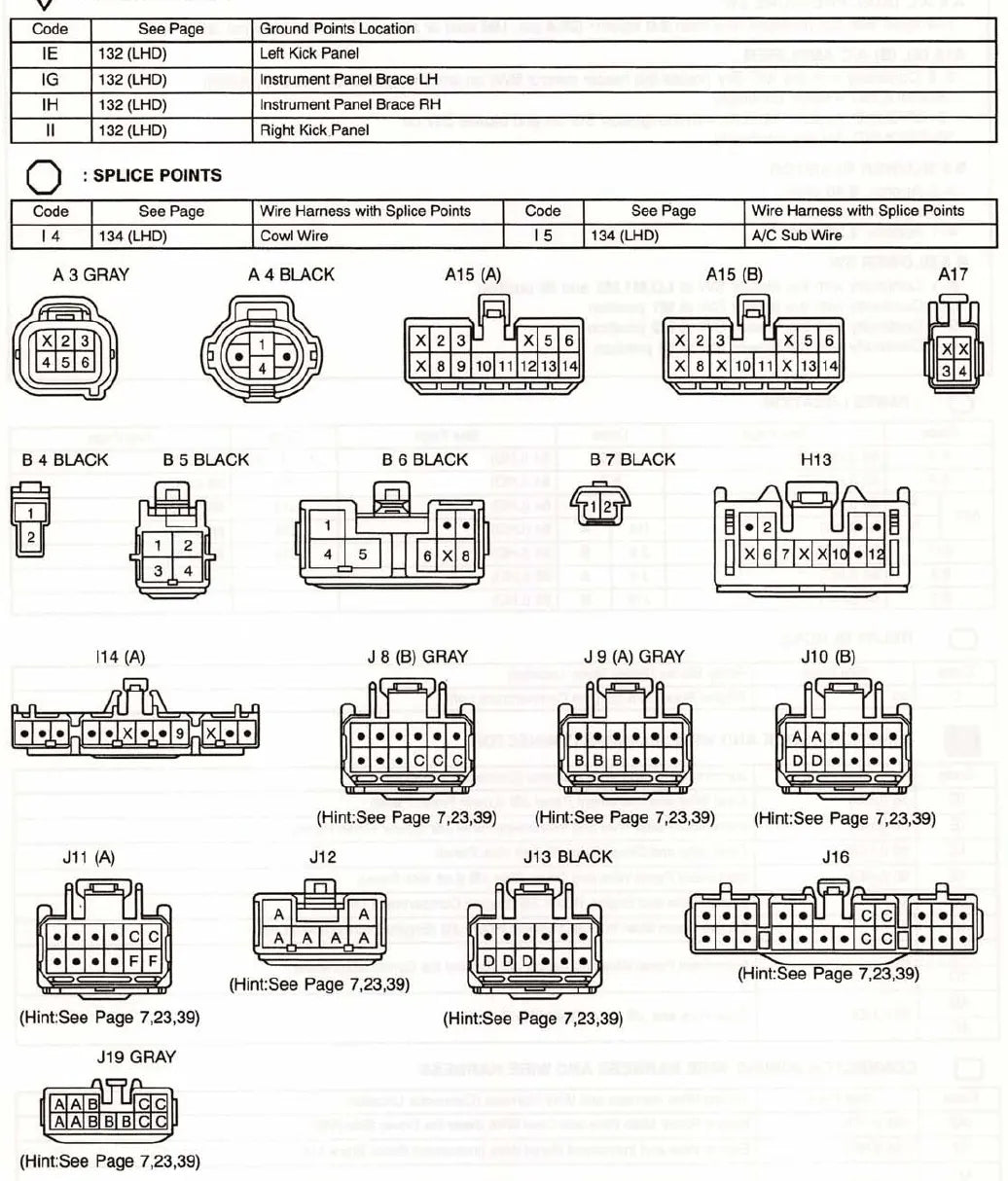

- Conectores de junção
- Diagrama elétrico geral (overall wiring diagram)
Por que vale a pena
- É o esquema oficial da Toyota para uma geração de Corolla que ainda roda muito e já não tem material fácil de achar.
- As Service Hints dão o caminho do diagnóstico, não só o desenho do circuito.
- Localização de peças, relés e chicotes economiza hora de bancada procurando componente atrás do painel.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Corolla das séries 110.
- Oficina de carro usado que pega Corolla dos anos 1990 com defeito elétrico.
- Restaurador que precisa refazer chicote e conferir circuito original.
- Proprietário que quer entender o circuito antes de mexer no carro.
Perguntas frequentes
Serve no meu Corolla 1997?
Serve nas séries AE110, AE111, AE112, AE115, EE110, EE111 e CE110, na edição For Europe & General da publicação EWD30-6Y.
Em que idioma está?
Em inglês. Os desenhos de circuito, as cores de fio e os códigos de conector são universais, o que deixa a leitura direta para quem já usa esquema elétrico.
Traz dicas de diagnóstico ou só o desenho?
Traz os dois. Cada circuito vem acompanhado de System Outline, com o funcionamento do sistema, e de Service Hints, com as dicas de diagnóstico da própria Toyota.
Como recebo o arquivo?
O link do PDF chega por e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre.
