O Diagrama Elétrico Toyota Camry 2005 é o livro de diagramas EWD586U da Toyota, com 251 páginas em inglês e primeira impressão em 28 de junho de 2004. Ele cobre as séries MCV30, MCV31 e ACV30 e traz o controle do motor em dois blocos: um para o 2AZ-FE e outro para o 1MZ-FE e o 3MZ-FE. Além dos circuitos, tem lista de conectores com número de peça, localização de relés, pontos de aterramento, roteamento dos chicotes e o diagrama elétrico geral com a rede multiplex BEAN.
Aplicação — serve em quê
- Toyota Camry 2005
- Camry série MCV30
- Camry série MCV31
- Camry série ACV30
- Camry com motor 2AZ-FE
- Camry com motor 1MZ-FE e 3MZ-FE
- Camry de montagem TMMK (Kentucky) e TMC (Japão)
- Camry destinado a Estados Unidos e Canadá
Destaques deste material
- Publicação EWD586U da Toyota, com primeira impressão em 28 de junho de 2004, referente ao Camry 2005.
- Três motores no mesmo livro: bloco do 2AZ-FE separado do bloco do 1MZ-FE e 3MZ-FE.
- Lista de conectores com o número de peça de cada um, mais localização de relés e pontos de aterramento.
- Sistema de comunicação multiplex BEAN documentado dentro do diagrama elétrico geral.

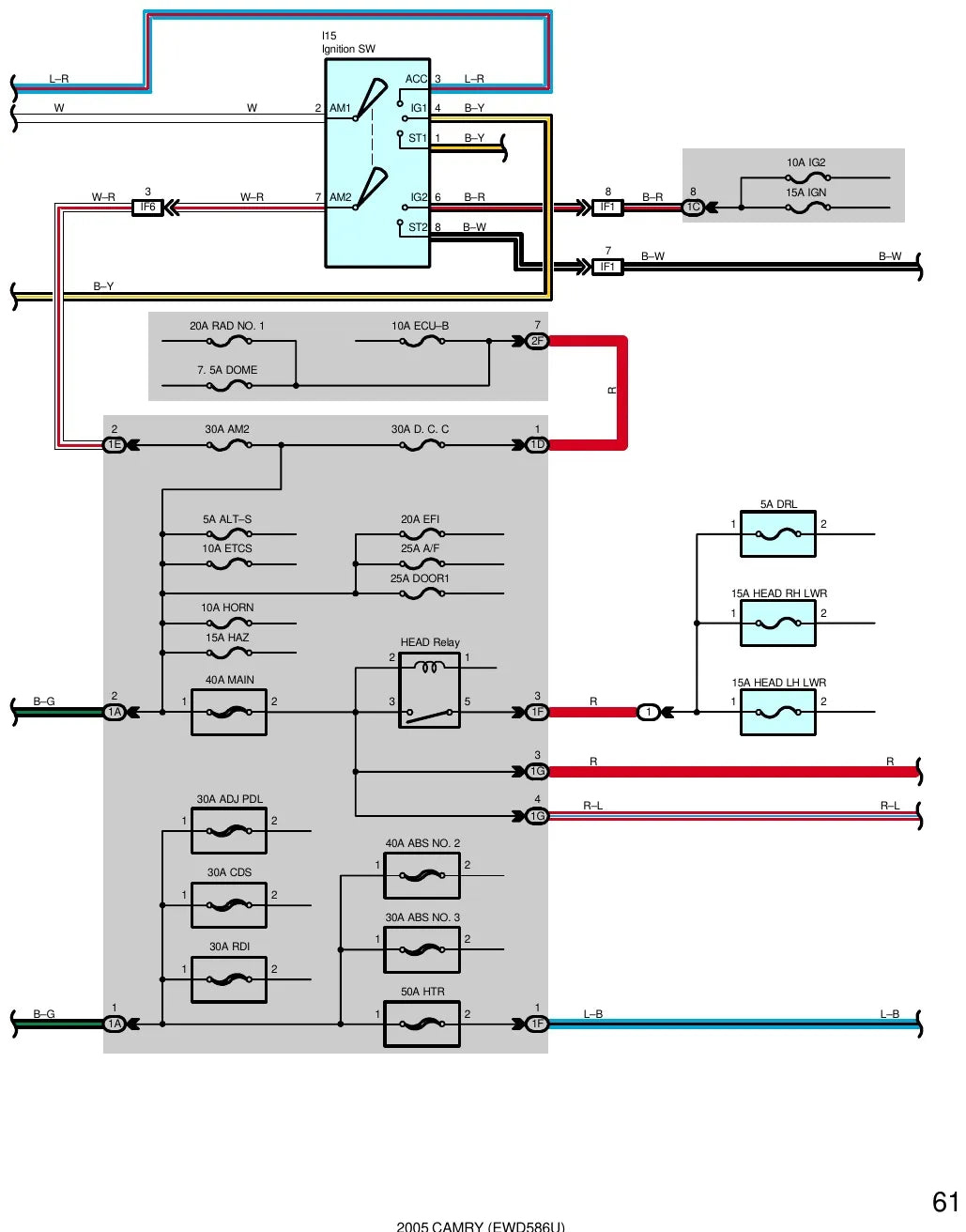

- Fonte de alimentação na página 60, com o relé TAIL 5-3 fechando com o interruptor de luzes em HEAD ou TAIL.
- Dicas de serviço com o estado dos contatos: chave de ignição 2-3 fechada em ACC ou ON, 2-1 e 7-8 fechadas em ST.
- Distingue montagem TMMK (Kentucky) e TMC (Japão) e os destinos Estados Unidos e Canadá.
Circuitos e sistemas cobertos
- Fonte de alimentação (fluxo de corrente)
- Sistema de fusíveis
- Controle do motor 2AZ-FE
- Controle do motor 1MZ-FE e 3MZ-FE
- Faróis
- Lanternas traseiras

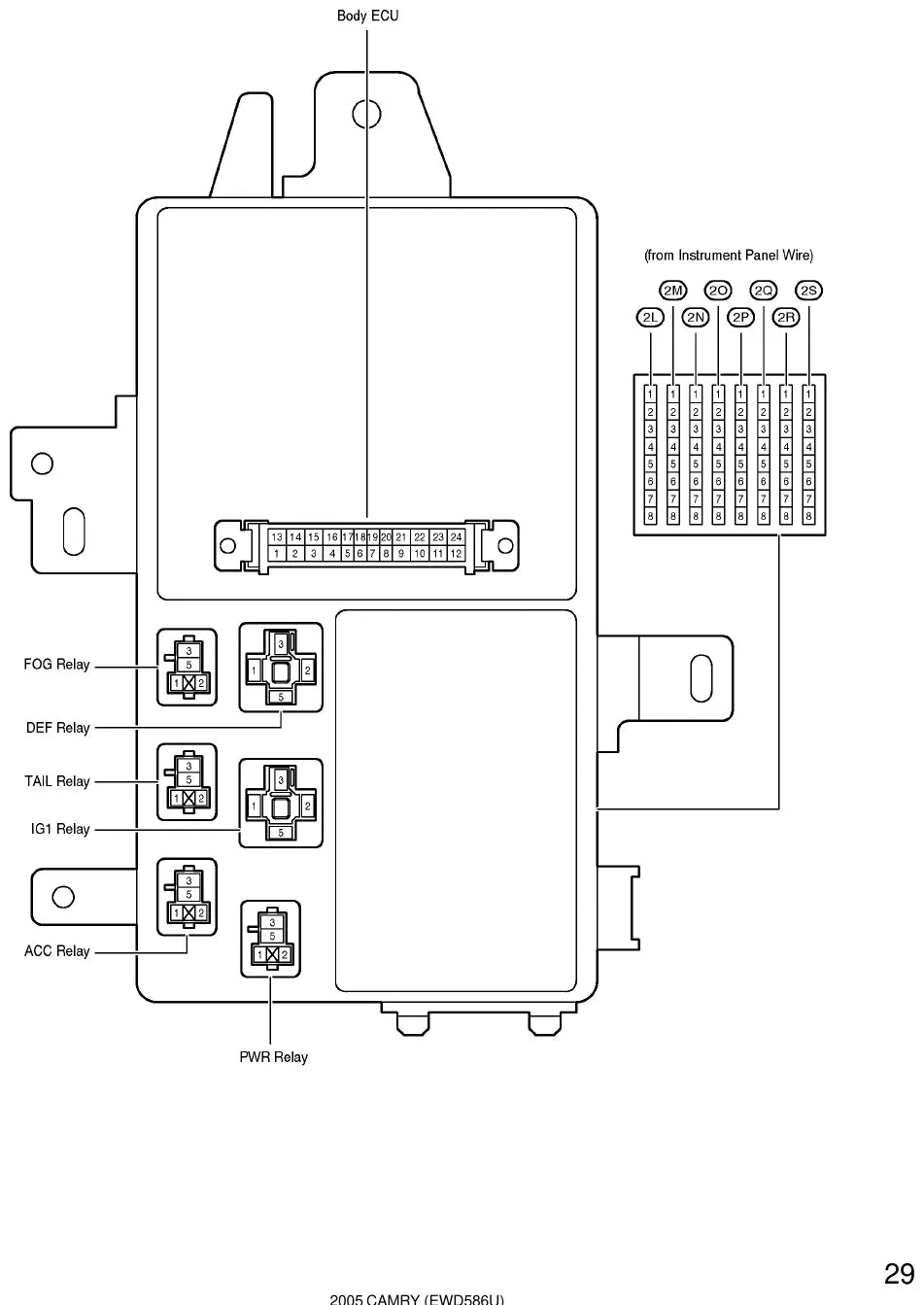

- Localização de relés
- Pontos de aterramento
- Lista de conectores
- Números de peça dos conectores
- Roteamento dos chicotes elétricos
- Diagrama elétrico geral (overall)
- Sistema de comunicação multiplex BEAN
- Localização de peças no compartimento do motor
- Diagnóstico de falhas
- Conectores de junção entre chicotes
Por que vale a pena
- Você identifica o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- A lista de conectores com número de peça e a localização de relés dizem onde está cada ponto no carro.
- O estado de contato de cada chave e relé evita a armadilha clássica de condenar módulo bom.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Camry importado e precisa do circuito exato do ano.
- Mecânico de oficina que faz diagnóstico de partida, carga e injeção nos motores 2AZ e MZ.
- Instalador de som, alarme e acessórios que precisa de alimentação e terra corretos.
- Proprietário de Camry 2005 que quer entender a elétrica antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Camry 2005?
Serve. A publicação declara a aplicação nas séries MCV30, MCV31 e ACV30 do Camry 2005, com motores 2AZ-FE, 1MZ-FE e 3MZ-FE, montagem no Japão ou em Kentucky, para Estados Unidos e Canadá.
Em que idioma está?
O texto está em inglês. Os diagramas, as cores de fio, os números de terminal e as vistas de conector são universais e se leem em qualquer idioma.
Traz lista de conectores e localização de relés?
Traz. Além dos circuitos, o livro tem lista de conectores com número de peça, localização de relés, pontos de aterramento, roteamento dos chicotes e localização de peças no compartimento do motor.
Como recebo o arquivo?
O link para baixar o arquivo em PDF chega no seu e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre.
