Diagrama elétrico do Toyota Corolla 2017 com motor 1.8L 2ZR-FE, em 111 páginas. É um extrato do manual elétrico: são só as pranchas de circuito, sem capítulos de introdução e sem sumário, então a navegação é prancha a prancha. Em compensação, cada componente vem com a localização física entre parênteses, e os fusíveis aparecem com a amperagem, como HTR-IG de 10 A, METER de 5 A, ECU-B2 de 7,5 A, RDI de 30 A e HTR de 50 A.
Aplicação — serve em quê
- Toyota Corolla 2017 motor 1.8L 2ZR-FE
- Corolla 2017 com sistema Valvematic e relé MGC
- Corolla 2017 com transmissão automática
- Corolla 2017 com ar-condicionado de fábrica
- Corolla 2017 com desembaçador do vidro traseiro
Destaques deste material
- Fusíveis com amperagem nas pranchas: HTR-IG 10 A, METER 5 A, ECU-B2 7,5 A, RDI 30 A e HTR 50 A.
- Blocos de distribuição nomeados e localizados: bloco de junção do lado do motorista, na extremidade esquerda do painel, e bloco de relés no lado esquerdo do compartimento do motor.
- Relé MGC do sistema Valvematic identificado no circuito.
- Controle do motor com o ECM e as bobinas de ignição numeradas, COIL 1, 2, 3 e assim por diante.
- Localização física de cada componente indicada no próprio símbolo, como pilar C direito, console de teto, topo esquerdo do transeixo automático e sob a traseira esquerda do veículo.
- Circuitos de chave de ignição com as posições ACC, IG1 e IG2, e as caixas ECU-B, EFI, EFI-MAIN, HTR, HTR-IG, METER e RDI.
- Ar-condicionado com embreagem do compressor, desembaçador traseiro, painel de instrumentos, conector de diagnóstico e luzes internas.
Circuitos e sistemas cobertos
- Distribuição de energia pelo bloco de junção do lado do motorista
- Bloco de relés da sala do motor
- Caixa de fusíveis e relés: ECU-B, EFI, EFI-MAIN, HTR, HTR-IG, METER e RDI
- Chave de ignição e circuitos ACC, IG1 e IG2
- Controle do motor (ECM) e bobinas de ignição
- Sistema Valvematic e relé MGC
- Ar-condicionado e embreagem do compressor
- Desembaçador do vidro traseiro
- Painel de instrumentos (combination meter assembly)
- Conector de diagnóstico (data link connector)
- Iluminação interna e console de teto
- Luzes de cortesia das portas

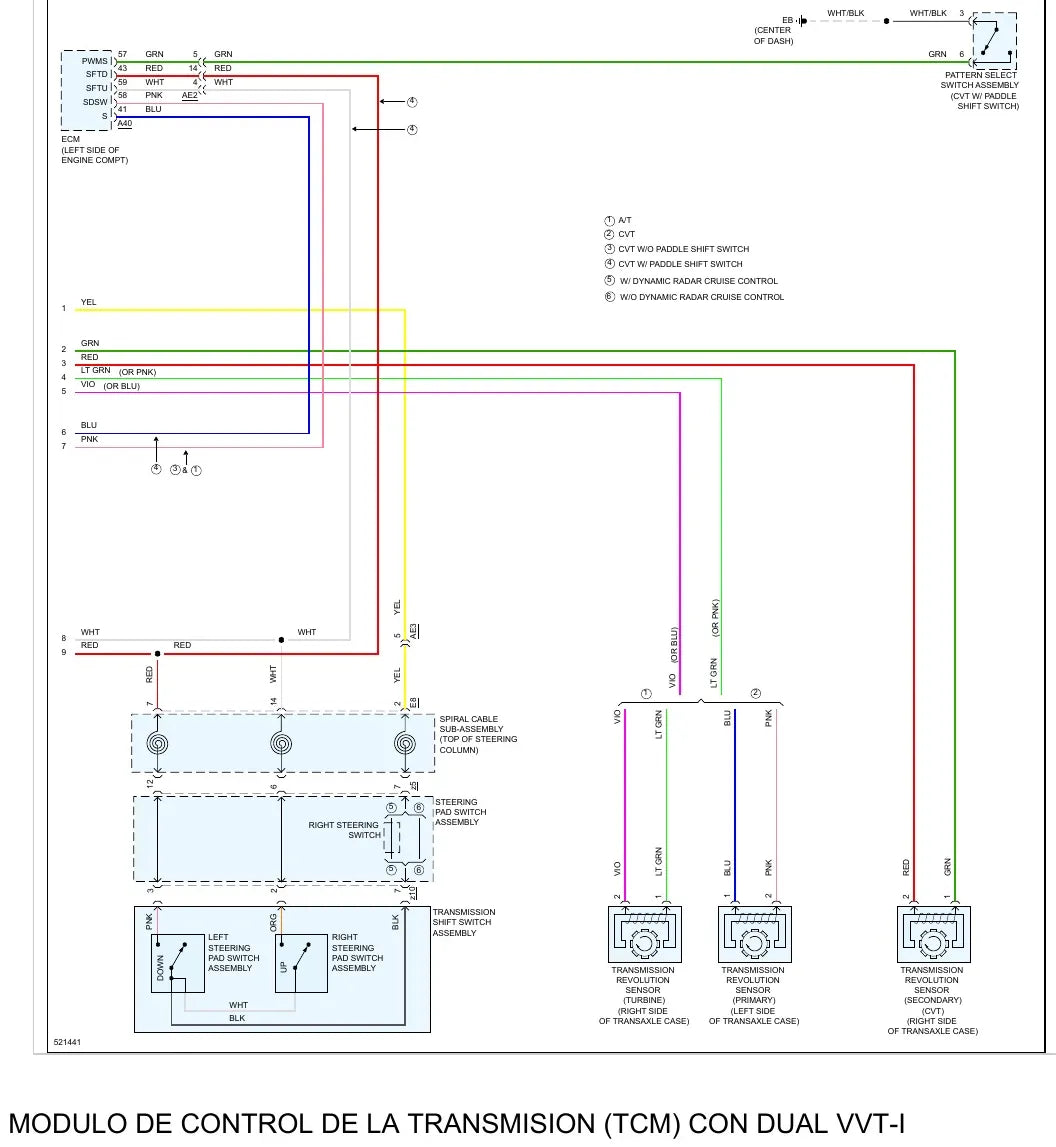

- Transmissão automática (transeixo A/T)
- Localização física dos componentes indicada em cada símbolo
Por que vale a pena
- Vai direto ao circuito: 111 pranchas sem enrolação, para quem já sabe o que está procurando.
- Cada componente traz a localização física dentro do carro, o que encurta a caça ao conector.
- Fusíveis com nome e amperagem, para separar falha de alimentação de defeito de módulo.
- PDF que abre no celular, no tablet ou no notebook da oficina, sem depender de internet.
Para quem é
- Eletricista automotivo que atende Corolla 2017 com motor 2ZR-FE.
- Oficina de diagnóstico que precisa da alimentação e do sinal antes de condenar o ECM.
- Instalador de som, alarme e acessórios que procura 12 V permanente e massa.
- Proprietário que quer entender o defeito antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Corolla 2017?
Serve no Toyota Corolla 2017 com motor 1.8L 2ZR-FE, incluindo as versões com Valvematic e relé MGC e com transmissão automática.
Em que idioma está?
Em inglês. Os desenhos, os nomes de fusível e a numeração dos pinos são universais, e nomes como METER e HTR-IG são os mesmos impressos na tampa da caixa de fusíveis.
É o manual elétrico inteiro?
Não. São 111 pranchas de circuito, um extrato do manual elétrico, sem capítulos de introdução e sem sumário. O que está aqui são os desenhos de circuito do motor, do painel, do ar-condicionado, da iluminação e da transmissão.
Como recebo o arquivo?
O link do PDF chega no seu e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre, para baixar quantas vezes precisar.
