Descrição
Especificações
Diagrama elétrico do Nissan Kicks FWD 1.6L 2022, com 120 páginas, todas com texto e busca por palavra. Traz a pinagem completa do ECM em três conectores: E19, F25 até o pino 130 e F29. O conector de diagnóstico M22 vem detalhado em 16 pinos, com CAN-H no pino 6 (L), CAN-L no 14 (W), K-LINE no 7 (G), ignição no 8 (BG), bateria no 16 (W) e terra nos pinos 4 e 5 (GR). O BCM está na página 56 e as linhas de dados ocupam quatro páginas seguidas, da 57 à 60.
Aplicação — serve em quê
- Nissan Kicks FWD 1.6L 2022
- Versões com sensores de estacionamento (sonar) e câmera de ré
- Versões com som Bose e versões sem Bose, com e sem navegação
- Kicks com piloto automático, ABS e air bag
- Versões com espelhos elétricos e espelho interno automático
- Kicks com imobilizador e alarme antifurto
Destaques deste material
- Pinagem completa do ECM em três conectores: E19 (1/3), F25 (2/3 e 3/3, até o pino 130) e F29 (1/2 e 2/2).
- Conector de diagnóstico M22 de 16 pinos com função e cor de cada via, do CAN-H ao terra.
- Sensores identificados pelo código de conector: detonação F13, fluxo de ar de massa F5 e fase do comando de escape F4.
- BCM na página 56 e linhas de dados em quatro páginas seguidas, da 57 à 60.
- Distribuição de terra em 4 pranchas e distribuição de energia em 5 pranchas.
- Antifurto de entrada forçada em 4 pranchas e navegação em 3 pranchas para cada versão, com e sem Bose.

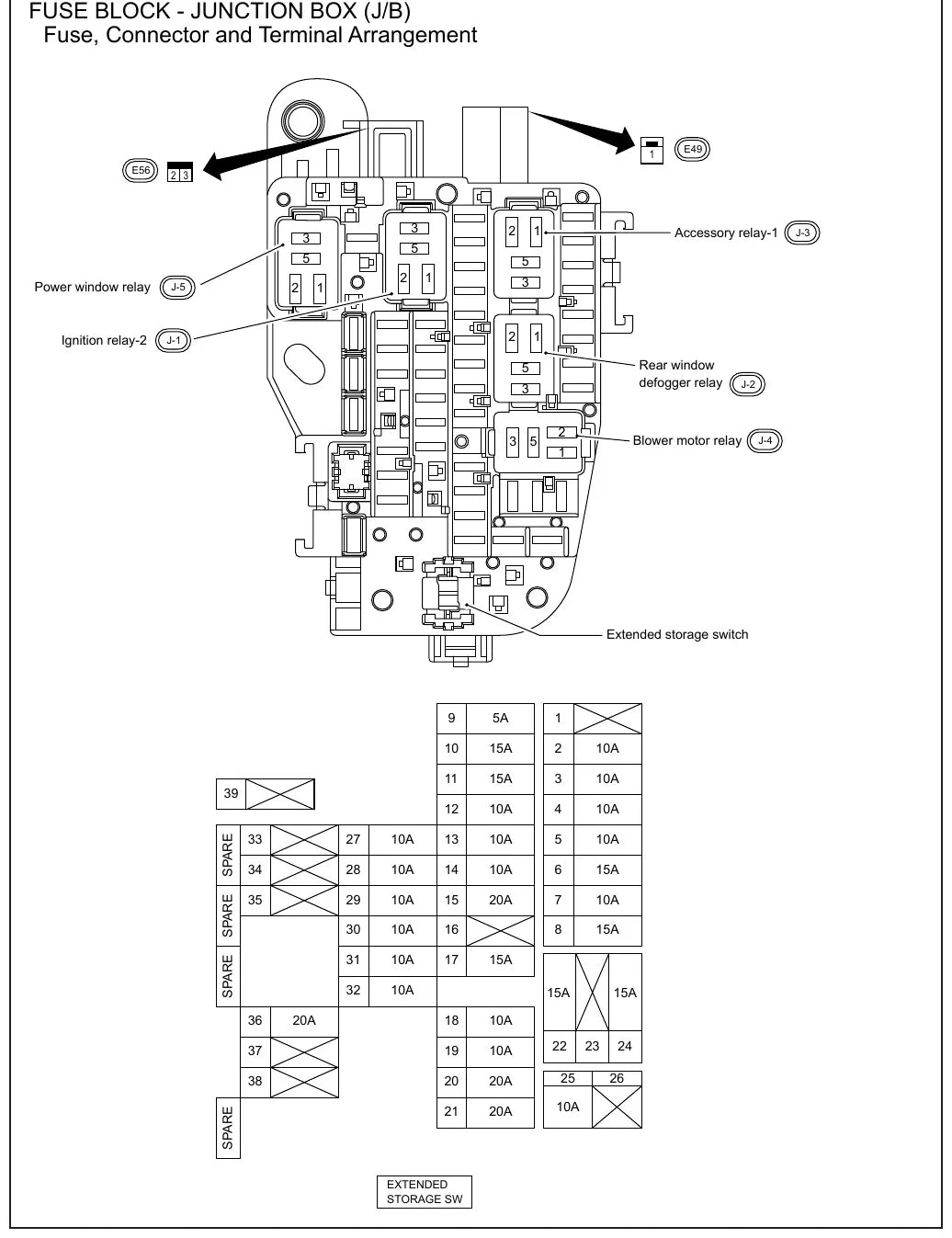

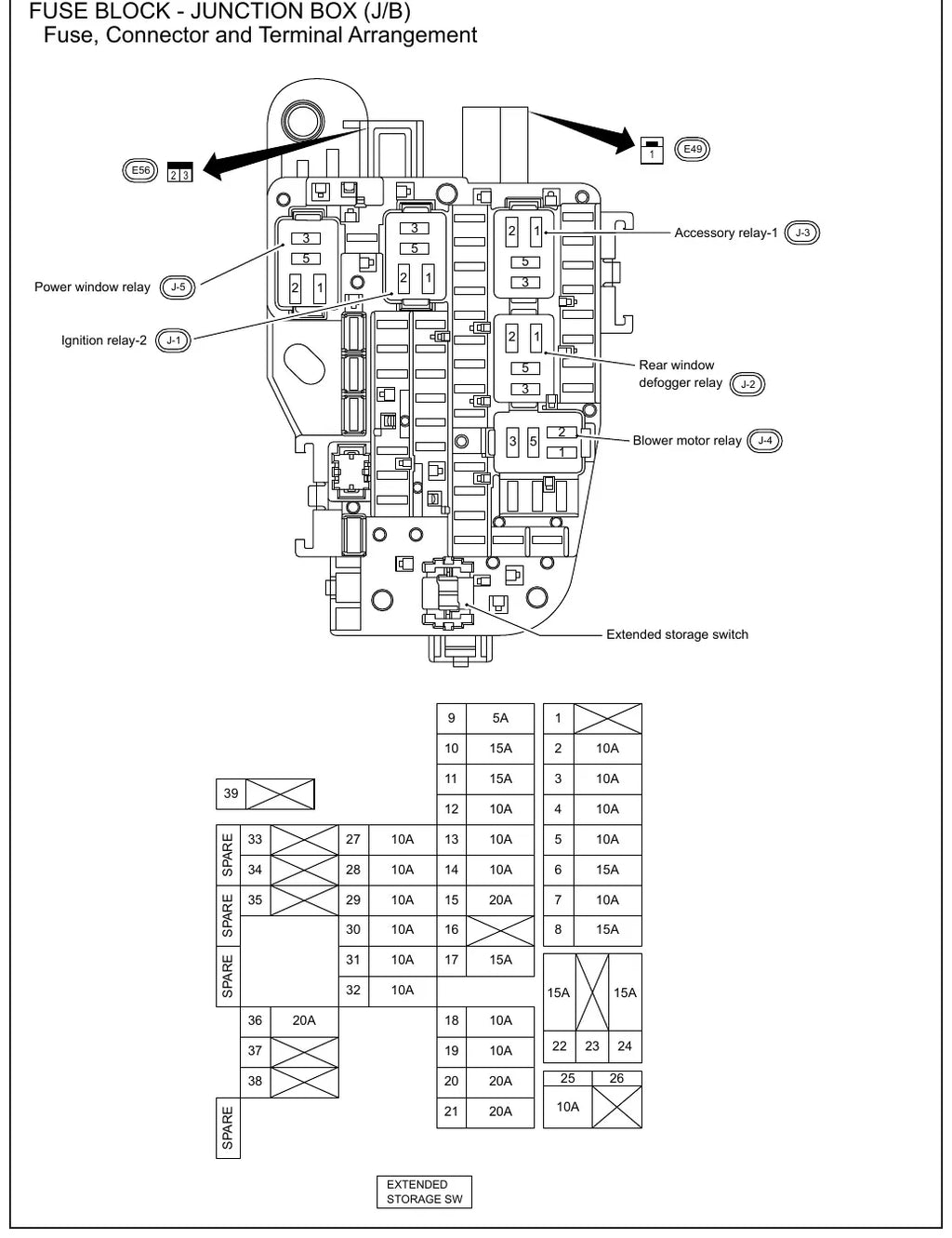

- 120 páginas com caixa de fusíveis, relés e disposição de terminais, ABS, faróis, travas e tampa traseira.
Circuitos e sistemas cobertos
- Controles do motor
- Pinagem do módulo ECM
- Partida, carga e distribuição de energia
- Pontos de aterramento e distribuição de terra
- Caixa de fusíveis, relés e disposição de terminais
- Air bag
- Antifurto e imobilizador
- Freios ABS
- Painel de instrumentos
- BCM e linhas de dados da computadora
- Conector de diagnóstico (DLC)
- Iluminação externa e faróis
- Travas das portas e tampa traseira
- Espelhos elétricos e espelho interno automático
- Piloto automático e sensores de estacionamento (sonar e câmera de ré)
- Navegação e som com e sem Bose
Por que vale a pena
- Você mede o ECM pino a pino, com os três conectores identificados, sem abrir o chicote no chute.
- Cor e número de cada circuito, com a localização do componente e do conector.
- Caixa de fusíveis, relés e pontos de aterramento mapeados em pranchas próprias.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que faz diagnóstico de rede CAN e scanner no Kicks.
- Oficina Nissan e multimarcas que trabalha com injeção eletrônica.
- Instalador de som, câmera e alarme que precisa de ponto de energia e de terra.
- Dono de Kicks que quer entender o circuito antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Kicks 1.6 2022?
Serve no Kicks FWD 1.6L 2022, incluindo versões com sonar e câmera de ré, com e sem som Bose, com e sem navegação, com piloto automático, ABS e air bag.
Em que idioma está?
Os títulos das seções estão em espanhol e os rótulos dos diagramas e as tabelas de pinos em inglês. Os desenhos são universais e se leem igual em qualquer idioma.
Traz a pinagem do ECM?
Traz a pinagem completa em três conectores, E19, F25 (que vai até o pino 130) e F29, além do conector de diagnóstico M22 de 16 pinos com função e cor de cada via.
Como recebo o arquivo?
O link do PDF chega por e-mail logo depois que o pagamento é aprovado. O arquivo é seu para sempre e abre no celular, no tablet ou no notebook da oficina, sem internet.
