Diagrama elétrico do Nissan Kicks 2018 com motor 1.6L HR16DE e tração dianteira, em 108 páginas em espanhol. Traz a pinagem do módulo de controle do motor e os esquemas individuais dos sensores ECT, de pressão de óleo, de massa de ar e de temperatura do ar de admissão. O airbag ocupa três páginas seguidas, da 66 à 68, e o sistema de som aparece em quatro versões, com e sem Bose.
Aplicação — serve em quê
- Nissan Kicks 2018 com motor 1.6L HR16DE e tração dianteira
- Kicks com rádio base e com rádio premium Bose
- Kicks com câmera de visão 360° e monitor de ponto cego
- Kicks com ar-condicionado automático ou manual
- Kicks com imobilizador e alarme antifurto de fábrica
Destaques deste material
- 108 páginas cobrindo do controle do motor ao abridor elétrico do porta-malas, na página 69.
- Pinagem do módulo de controle do motor e esquemas individuais dos sensores ECT, pressão de óleo, massa de ar e temperatura do ar de admissão.
- Airbag em três páginas seguidas, da 66 à 68, e freios ABS nas páginas 24 e 25.

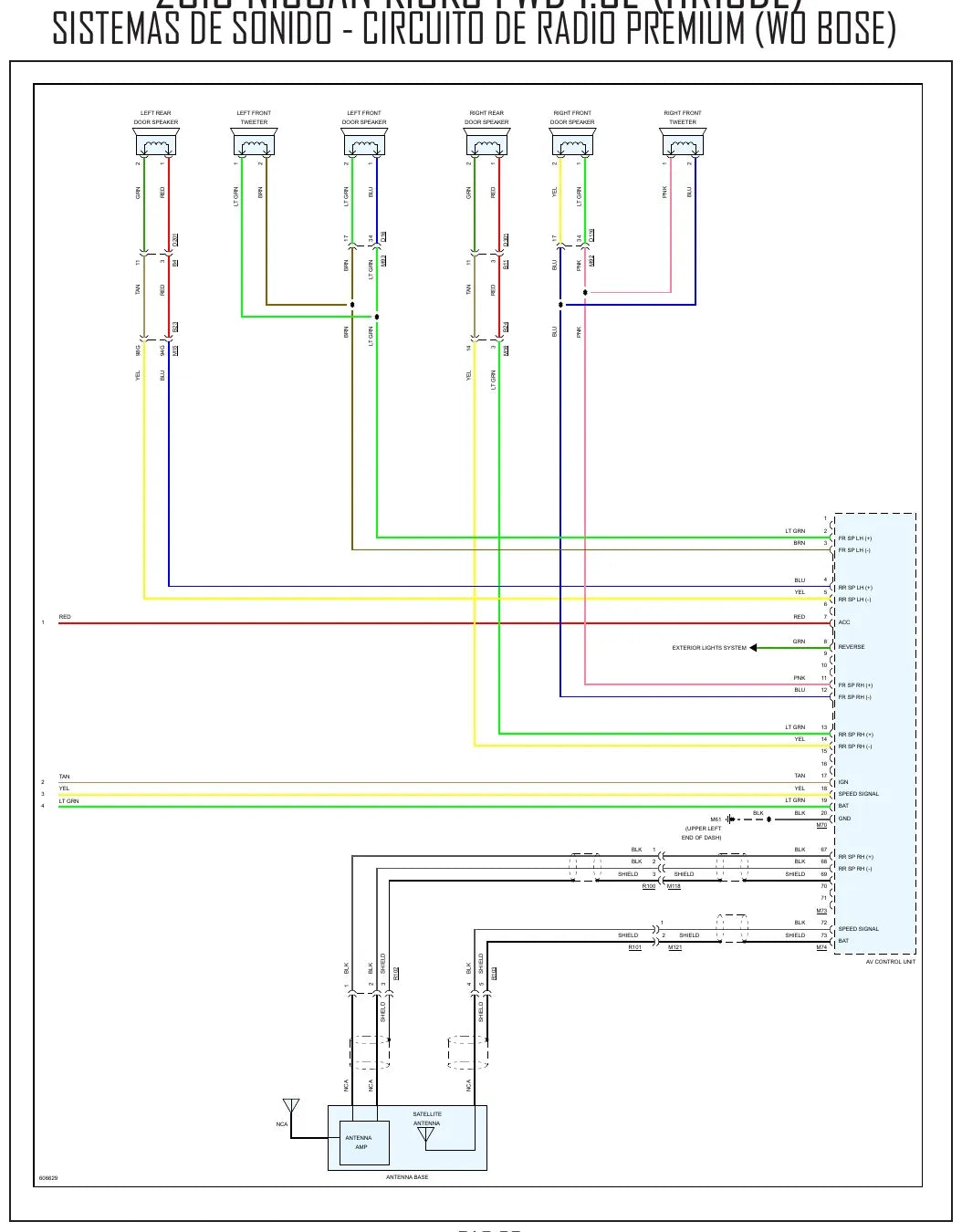

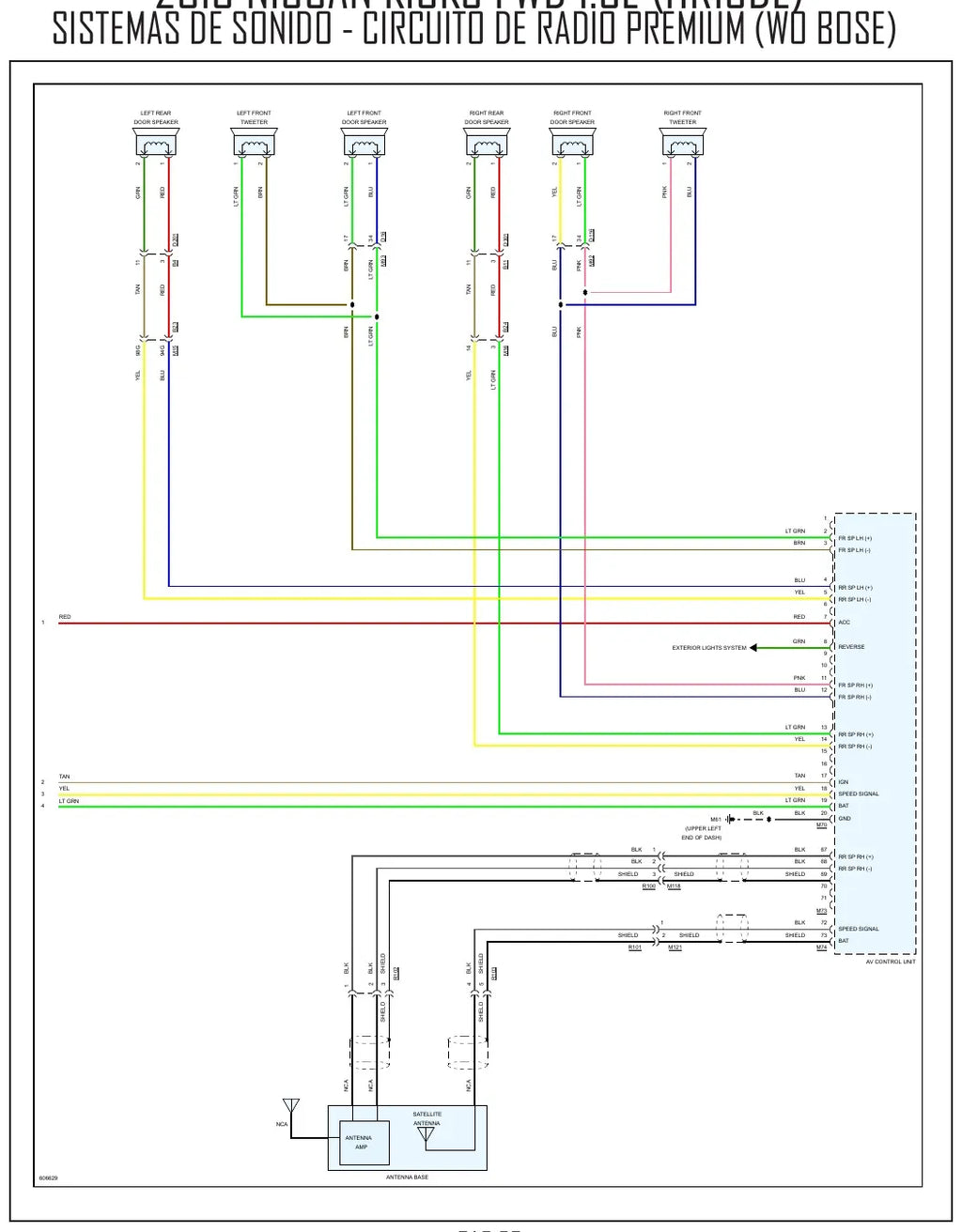

- Sistema de som em quatro versões: rádio base na página 60, premium com Bose nas 61 e 62 e premium sem Bose na 63.
- Circuito do imobilizador na página 30, separado do circuito de entrada forçada, na 26.

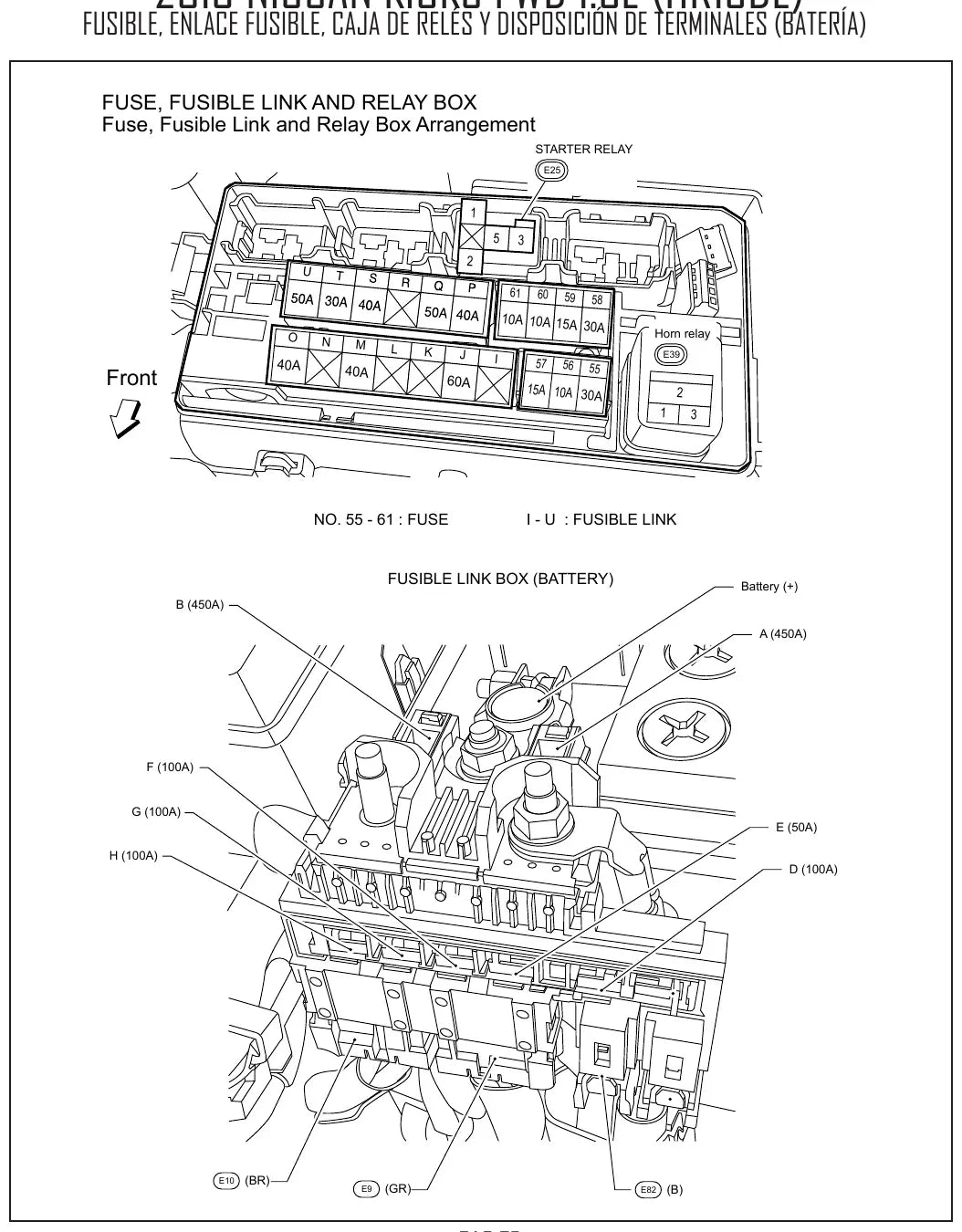

- A seção de fusíveis, fusible link, caixa de relés e disposição dos terminais da bateria começa na página 72.
- Inclui monitor de ponto cego, câmera de visão 360° e um glossário de termos técnicos ao final.
Circuitos e sistemas cobertos
- Controles do motor e pinagem do ECM
- Circuito de carga e de partida
- Módulo de controle da carroceria (BCM) e linhas de dados
- Ventiladores de arrefecimento
- Ar-condicionado automático e manual
- Freios ABS
- Antifurto, entrada forçada e imobilizador
- Controle de velocidade de cruzeiro
- Desembaçador do vidro traseiro
- Travas elétricas das portas e vidros elétricos
- Direção assistida eletrônica e transmissão
- Iluminação externa, faróis, luzes de ré e iluminação do painel
- Espelhos elétricos, câmera 360° e monitor de ponto cego
- Sensores do motor: ECT, pressão de óleo (EOP), MAF e temperatura do ar de admissão
- Airbag, sistemas de alerta e limpador do para-brisas
- Fusíveis, fusible link, caixa de relés, terminais e conector de diagnóstico (DLC)
Por que vale a pena
- O HR16DE é o mesmo motor 1.6 aspirado vendido no Brasil, então a pinagem serve para o dia a dia da oficina.
- Sensor por sensor com esquema próprio: você mede o fio certo e para de trocar peça boa.
- Fusíveis, fusible link e caixa de relés vêm mapeados a partir da página 72.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Nissan Kicks e March/Versa com motor HR16DE.
- Mecânico de oficina que faz diagnóstico de injeção e de rede de dados.
- Instalador de som, alarme e multimídia que precisa do circuito do rádio Bose.
- Proprietário de Kicks que quer entender o defeito antes de autorizar o serviço.
Perguntas frequentes
Serve no meu Kicks 2018?
Serve no Nissan Kicks 2018 de tração dianteira com motor 1.6L HR16DE, incluindo as versões com som Bose, câmera 360° e monitor de ponto cego.
Em que idioma está?
Em espanhol. Os desenhos, as cores de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha direto no material.
Traz a pinagem do módulo do motor?
Traz a pinagem do módulo de controle do motor e ainda os esquemas individuais dos sensores ECT, de pressão de óleo, de massa de ar e de temperatura do ar de admissão.
Como recebo o arquivo?
O link do PDF chega por e-mail logo após a confirmação do pagamento, e o arquivo é seu para sempre.
