Descrição
Especificações
Diagrama elétrico do Nissan March / Micra 1.6L 2019, em espanhol, com 90 páginas. A pinagem do ECM ocupa cinco páginas seguidas, da 51 à 55, e o atuador eletrônico do acelerador vem pino a pino, com as seis vias identificadas por cor. A unidade de direção elétrica assistida EPS é mostrada nos conectores E36, M37, M327 e M328, alimentada por um fusível de 60 A e três de 10 A. As pranchas usam a numeração de conectores Nissan e o padrão IPDM da marca, com a lista de aplicação logo abaixo.
Aplicação — serve em quê
- Nissan March / Micra 1.6L 2019
- Versões com câmbio automático, com bloqueio de câmbio e interruptor de faixa da transmissão
- Versões com direção elétrica assistida (EPS) nos conectores E36, M37, M327 e M328
- Modelos Nissan com IPDM e rede CAN de informação
- Carros com air bag, alarme antifurto e travas elétricas nas portas
Destaques deste material
- Pinagem do ECM em cinco páginas seguidas, da 51 à 55.
- Atuador eletrônico do acelerador com as 6 vias por cor: TPS 1 branco, alimentação verde, TPS 2 preto, terra vermelho, motor fechar rosa e motor abrir azul.

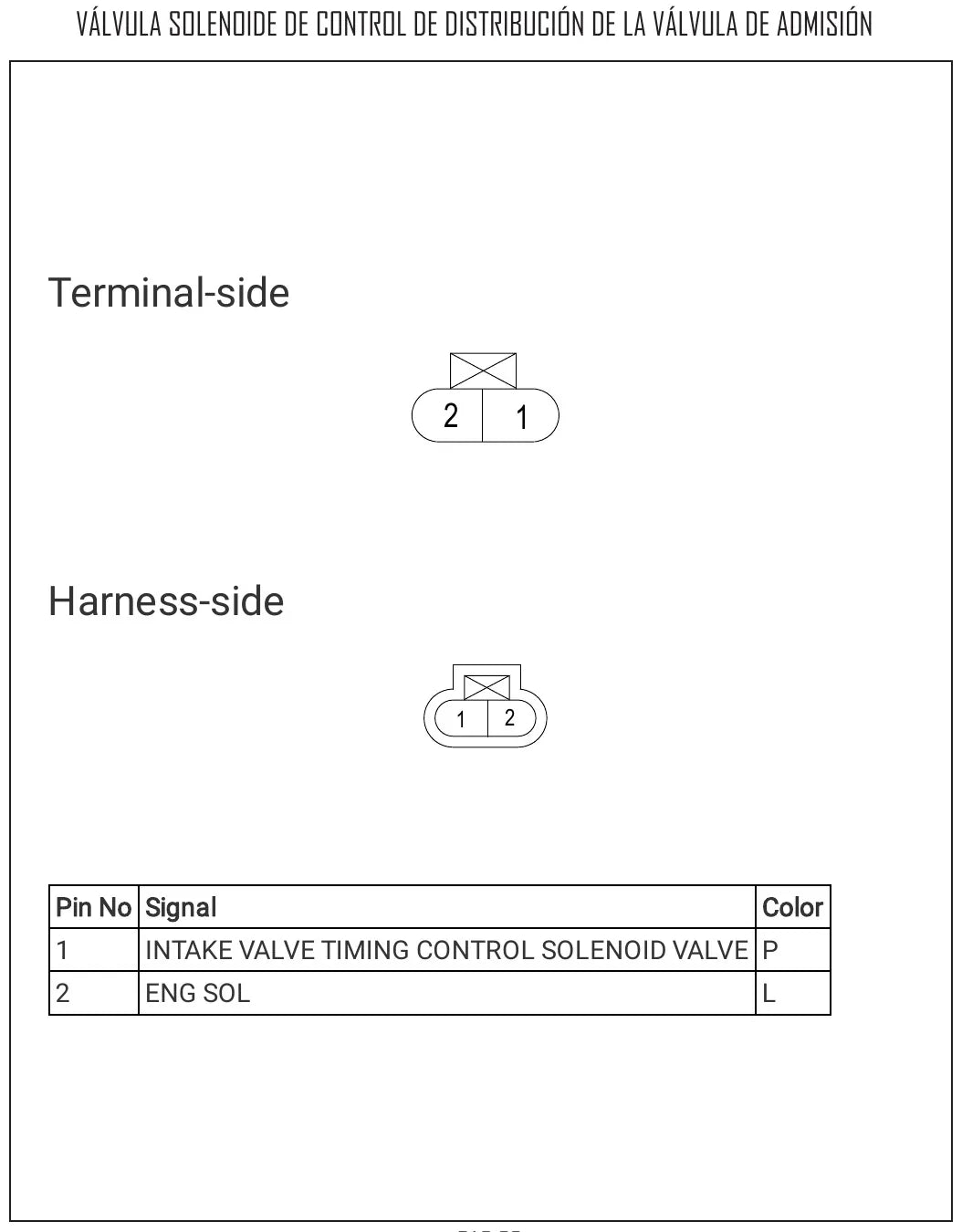

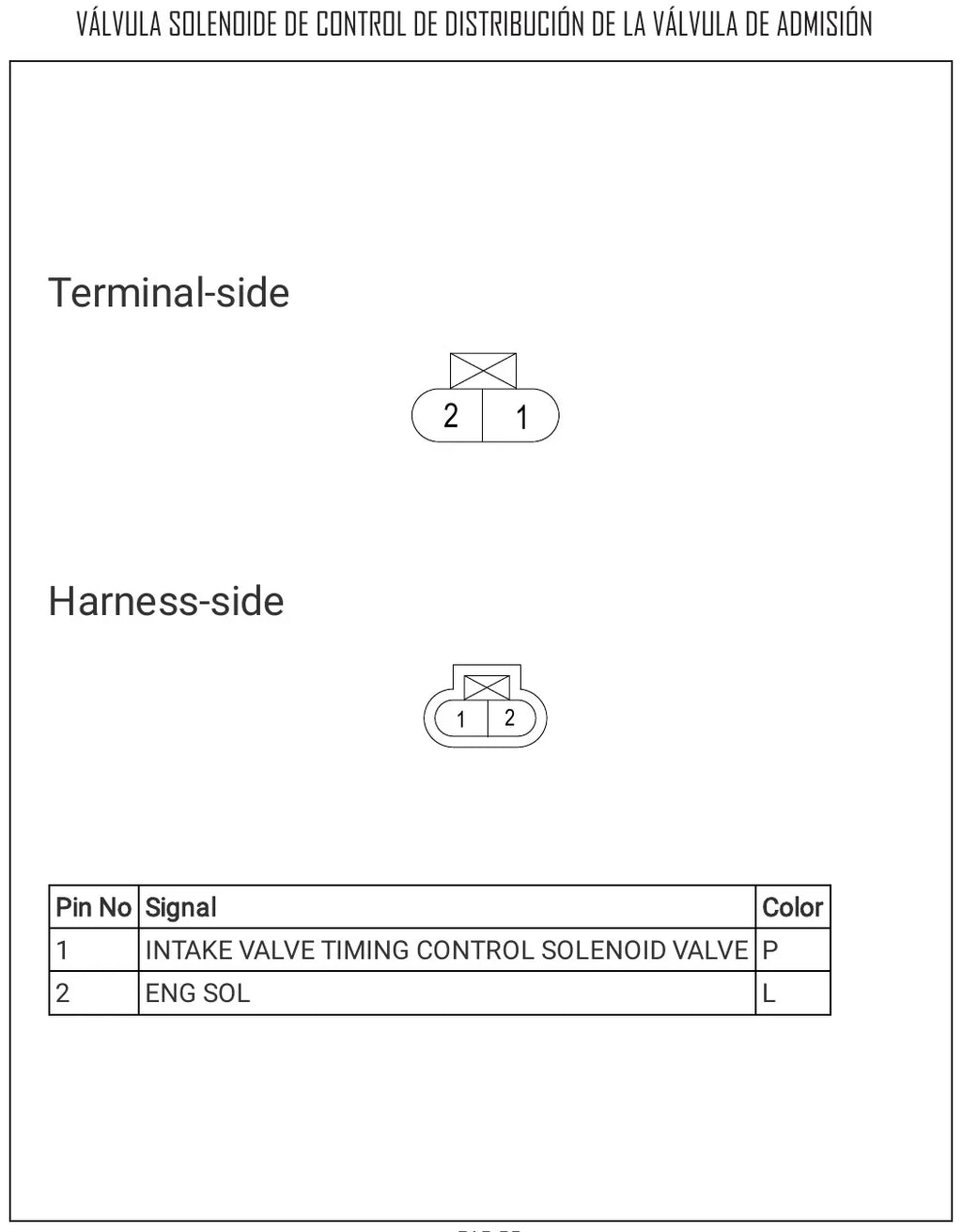

- Válvula solenoide de purga do canister EVAP em 2 pinos: ECM VB (G/W) e solenoide (SB).

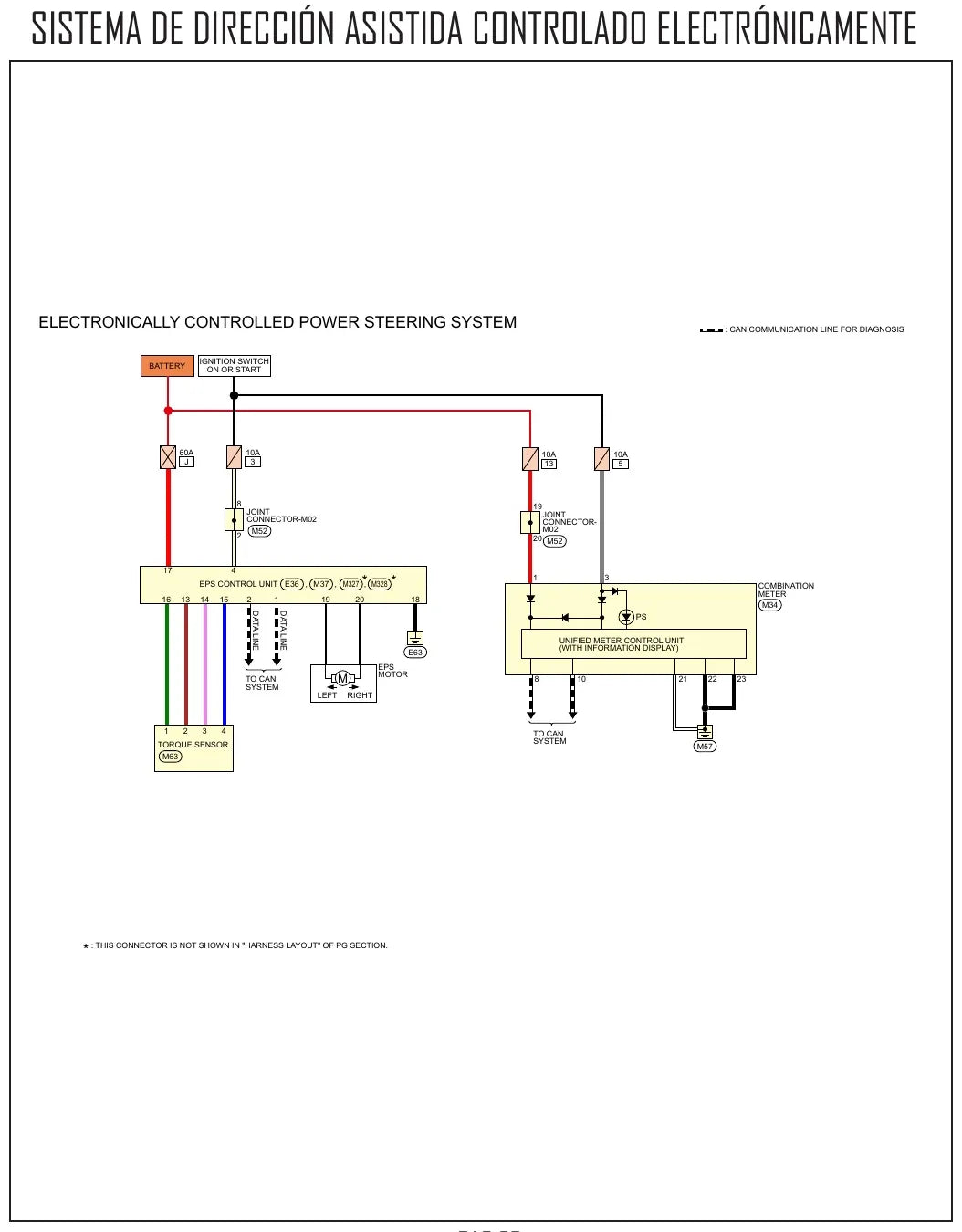

- Direção elétrica EPS com um fusível de 60 A, três de 10 A e os joint connectors M02 e M52.

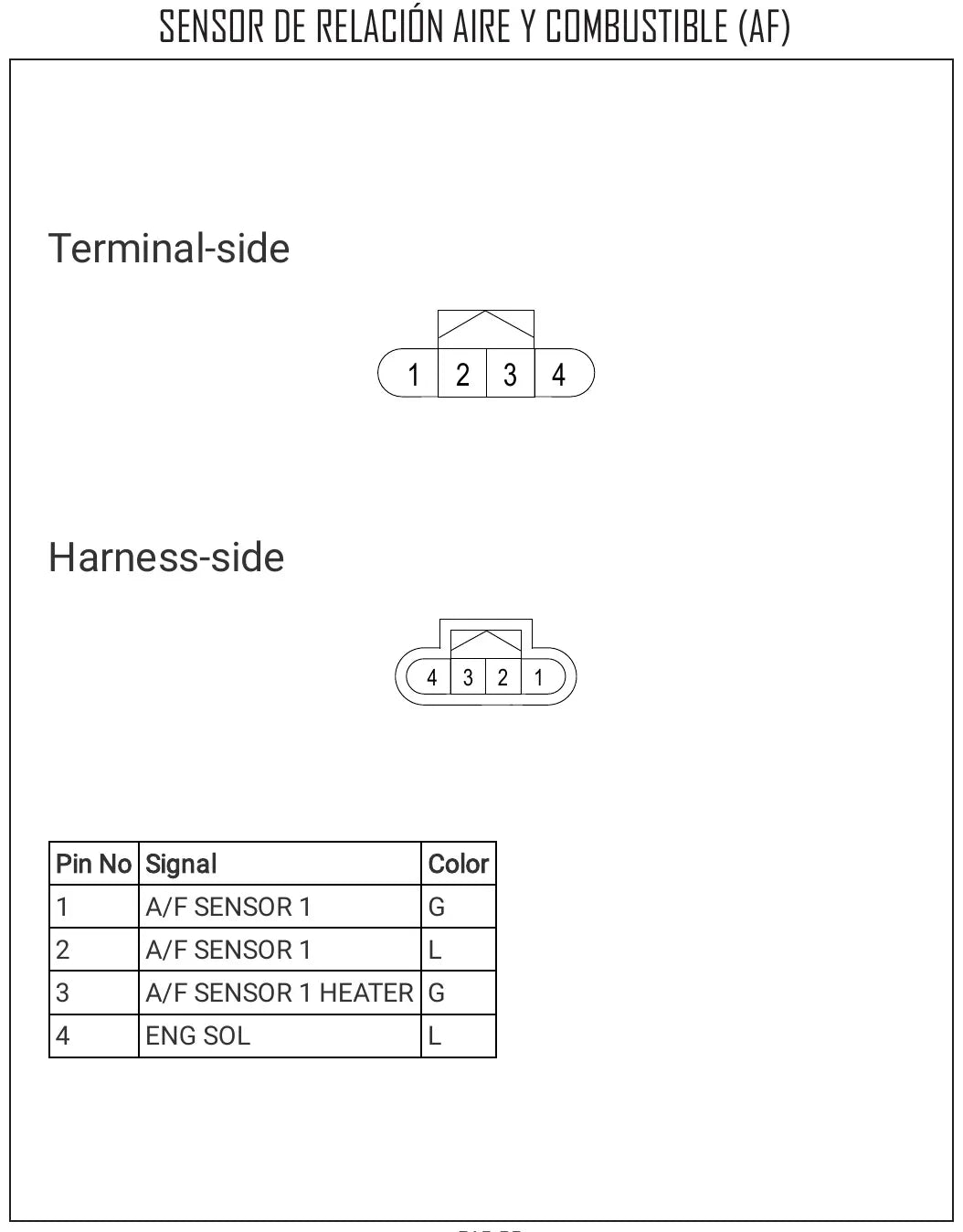

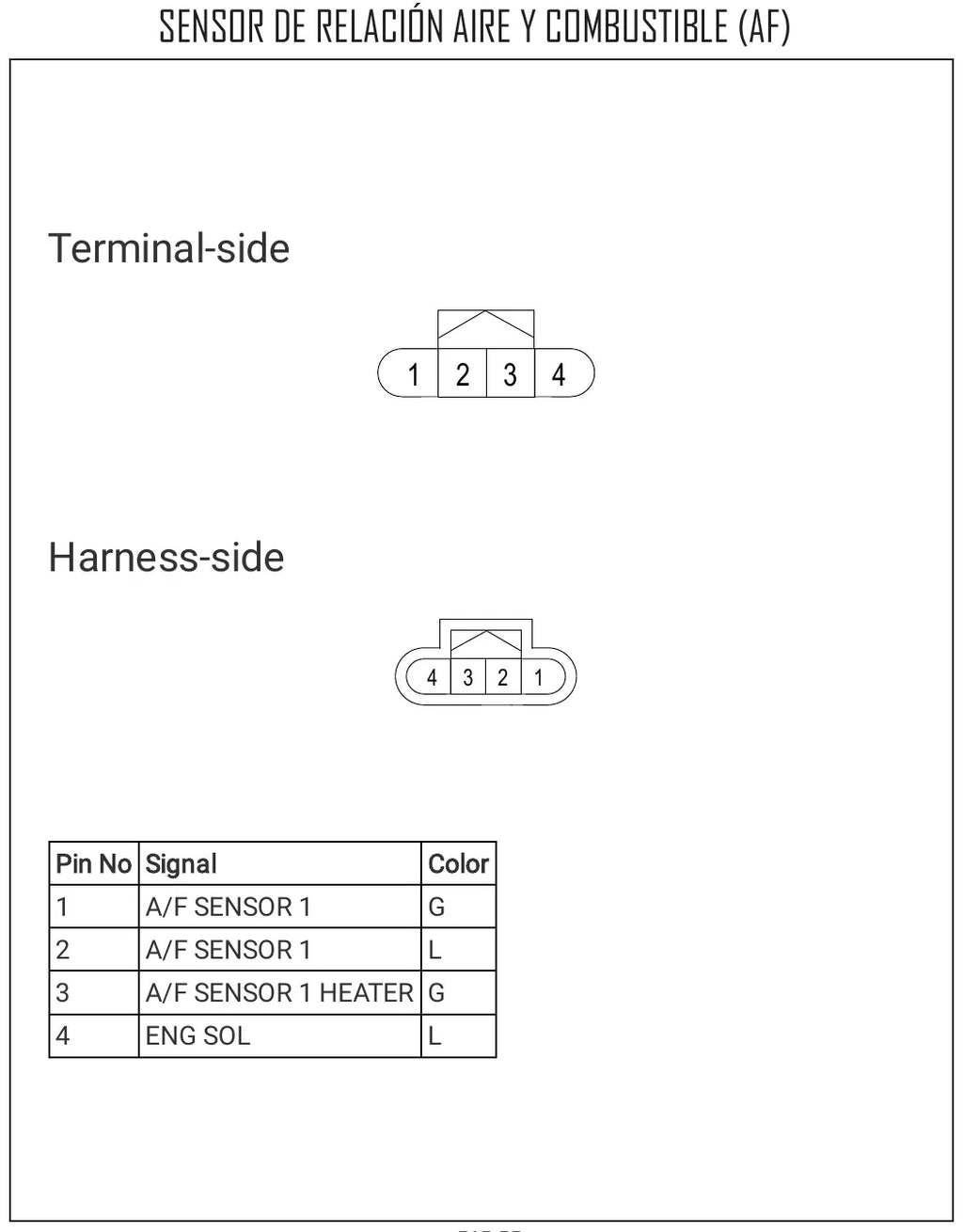

- Seção de sensores do motor com MAF, CMP, CKP, ECT, EOP, temperatura do óleo, APP, HO2S, detonação, relação ar-combustível e interruptor PNP.
- Iluminação externa e interna, freios com controle de tração, sistema de carga, travas, buzina e ignição em pranchas próprias.
- 90 páginas em espanhol, com BCM, air bag, ar-condicionado e painel de instrumentos.
Circuitos e sistemas cobertos
- Módulo de controle da carroceria (BCM)
- Air bag
- Ar-condicionado e controle do aquecedor
- Controle da transmissão e bloqueio de câmbio automático
- Interruptor de faixa da transmissão
- Antifurto, alarme e cigarra de advertência
- Iluminação externa, faróis, neblina, luz de ré e luzes de freio
- Iluminação interna do habitáculo
- Freios e controle de tração
- Sistema de carga
- Direção elétrica assistida (EPS)
- Travas elétricas das portas

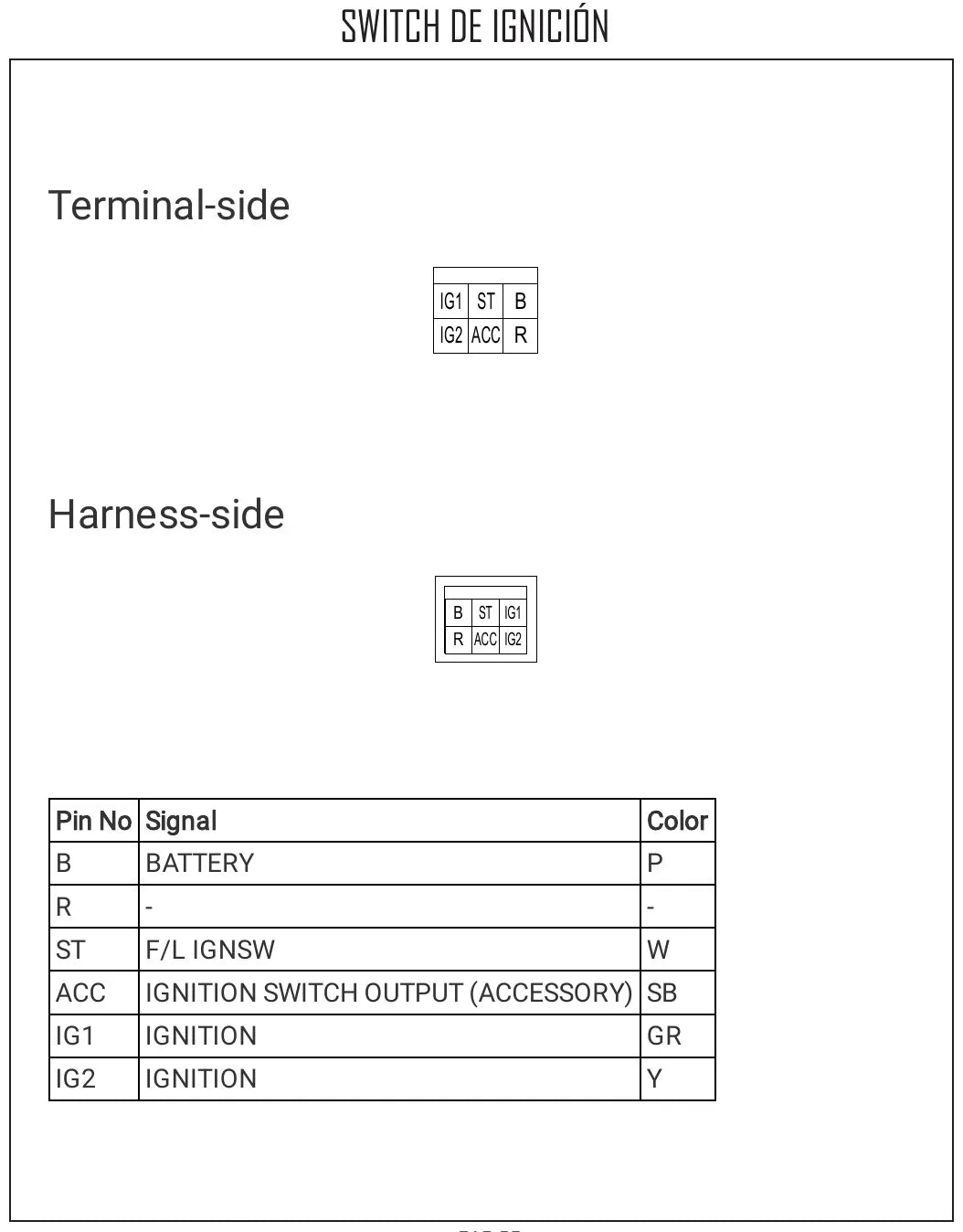

- Buzina e interruptor de ignição
- Rede CAN e barramento de informação
- Painel de instrumentos e distribuição inteligente de energia (IPDM)
- Sensores do motor e pinagem do ECM
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- Mostra a localização do componente e o número de cada conector, do EPS ao IPDM.
- Fusíveis, aterramentos e alimentação mapeados, o que corta horas de bancada num diagnóstico elétrico.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que trabalha com Nissan e precisa da pinagem do ECM.
- Oficina que faz diagnóstico de direção elétrica, rede CAN e IPDM.
- Dono de March / Micra que quer entender o circuito antes de autorizar o serviço.
- Instalador de acessórios que precisa de ponto de alimentação e de terra corretos.
Perguntas frequentes
Serve no meu March 1.6 2019?
Sim. O material é do Nissan March / Micra 1.6L 2019, e cobre versões com câmbio automático, direção elétrica EPS, air bag, alarme e travas elétricas.
Em que idioma está?
Em espanhol. Os desenhos elétricos são universais: cores, números de circuito e códigos de conector são lidos do mesmo jeito em qualquer idioma.
Traz a pinagem dos módulos?
Traz. A pinagem do ECM ocupa cinco páginas seguidas, e há tabelas de pinos do atuador do acelerador, da válvula EVAP e dos conectores da unidade EPS.
Como recebo o arquivo?
O link do PDF chega por e-mail logo depois que o pagamento é aprovado. O arquivo é seu para sempre e abre no celular, no tablet ou no notebook da oficina, sem internet.
