O Diagrama Elétrico do Nissan Versa 1.6L HR16DE 2013 tem 124 páginas em espanhol e cobre em paralelo as carrocerias sedã e hatchback: quase todo circuito aparece nas duas versões, como o módulo de controle da carroceria, na página 11 para o hatchback e na 12 para o sedã. O arranque vem em três circuitos distintos, automático na página 8, CVT na 9 e manual na 10. São quatro circuitos de som, do rádio base ao rádio de linha média do sedã, nas páginas 67 a 70.
Aplicação — serve em quê
- Nissan Versa Sedan 1.6L HR16DE 2013
- Nissan Versa Hatchback 1.6L HR16DE 2013
- Versa 2013 com câmbio automático, CVT ou manual
- Versa 2013 com chave inteligente
- Versa 2013 com faróis com e sem luz diurna (DRL)
- Versa 2013 com rádio base e com rádio de linha média
- Versa 2013 com ar-condicionado manual e ABS
Destaques deste material
- 124 páginas de circuitos, com as carrocerias hatchback e sedã cobertas em paralelo.
- Três circuitos de partida distintos: automático na página 8, CVT na 9 e manual na 10.
- Motor HR16DE 1.6L identificado ao longo de todo o material.
- Módulo de controle da carroceria em páginas separadas por carroceria: hatchback na 11 e sedã na 12.
- Airbag do sedã nas páginas 79 e 80, sistemas de alerta nas 83 e 84 e vidros elétricos do sedã na 66.

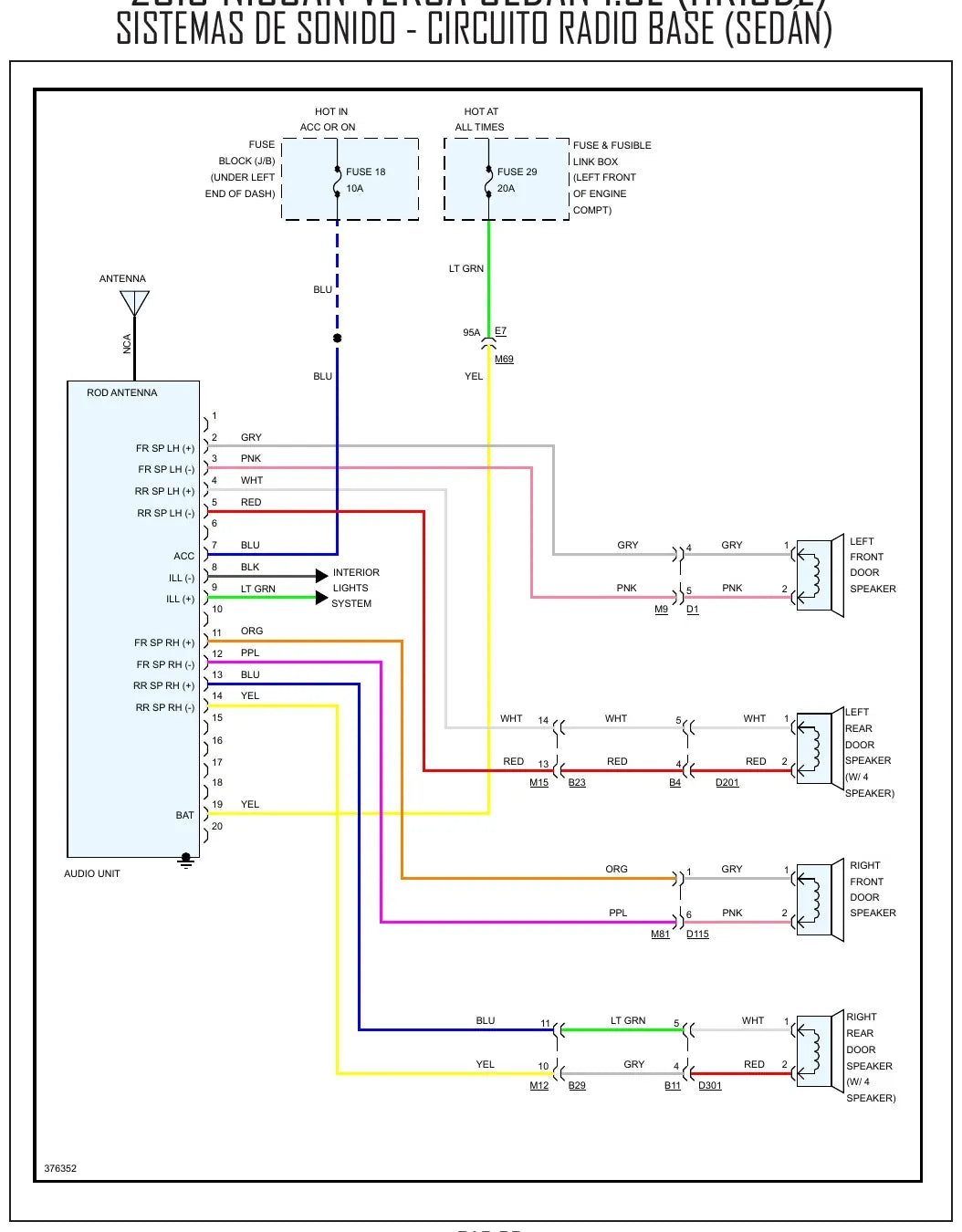

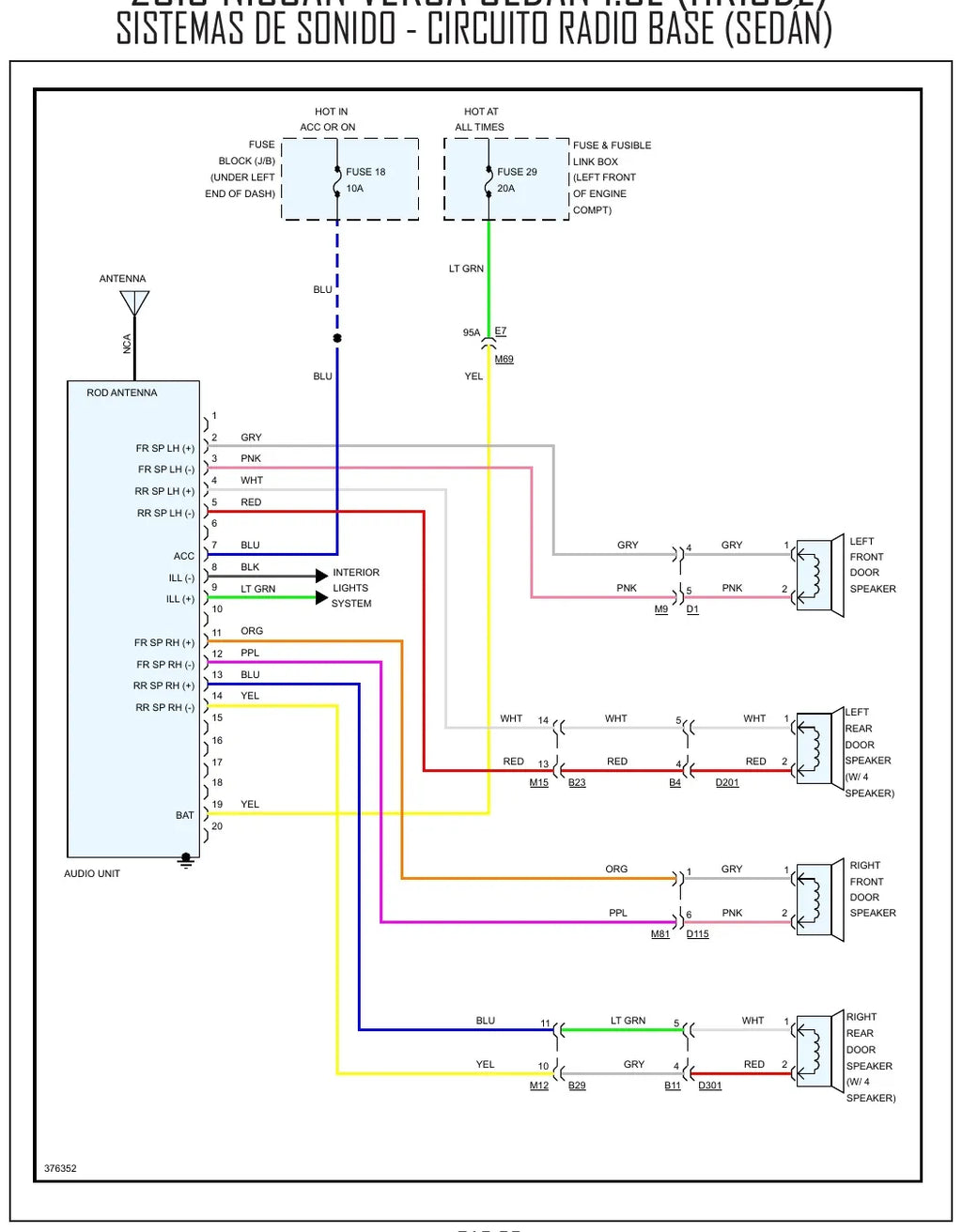

- Quatro circuitos de som: rádio base do hatchback na 67 e do sedã na 68 e rádio de linha média do sedã nas 69 e 70.
- Cobre ainda chave inteligente, antifurto com entrada forçada, controle de cruzeiro, desembaçador traseiro, espelhos elétricos e navegação.
Circuitos e sistemas cobertos
- Controles do motor
- Circuito de carga e de partida (A/T, CVT e M/T)
- Módulo de controle da carroceria (BCM)
- Linhas de dados da computadora
- Ventiladores de arrefecimento e motor do ventilador
- Ar-condicionado manual
- Freios ABS
- Antifurto e entrada forçada
- Controle de velocidade de cruzeiro
- Desembaçador do vidro traseiro
- Chave inteligente (llave inteligente)

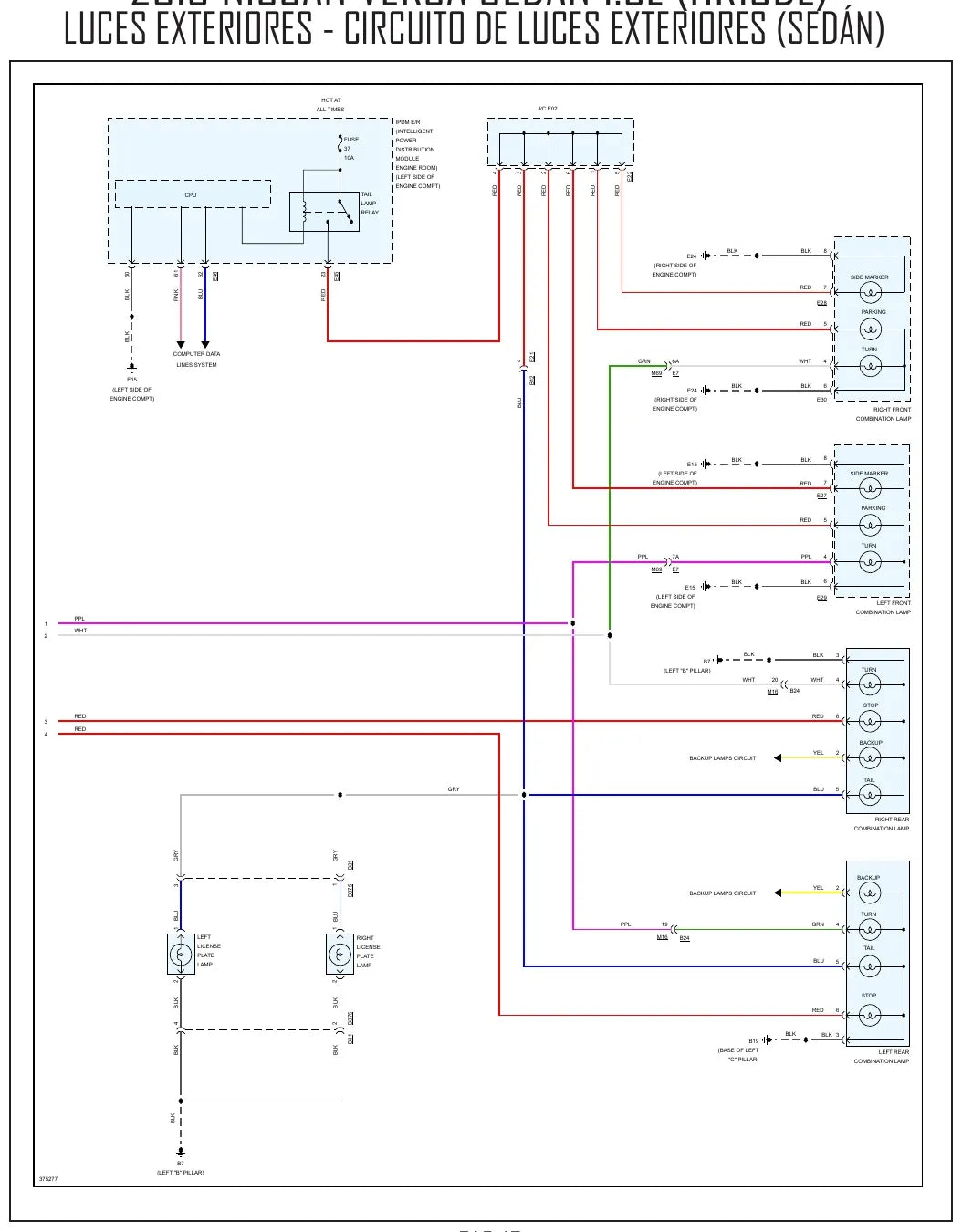

- Iluminação externa, faróis com e sem DRL

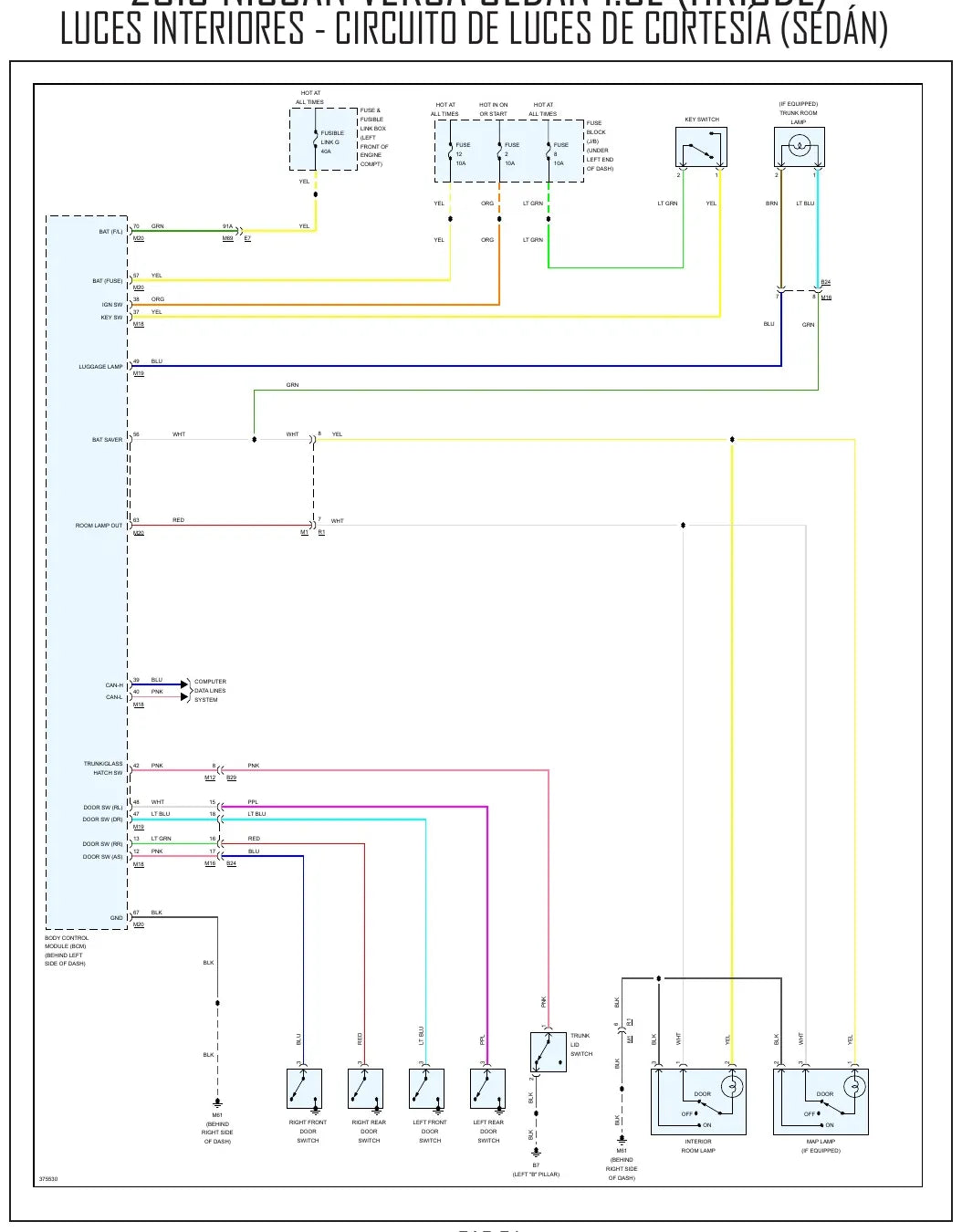

- Iluminação interna e do painel de instrumentos
- Espelhos elétricos e vidros elétricos

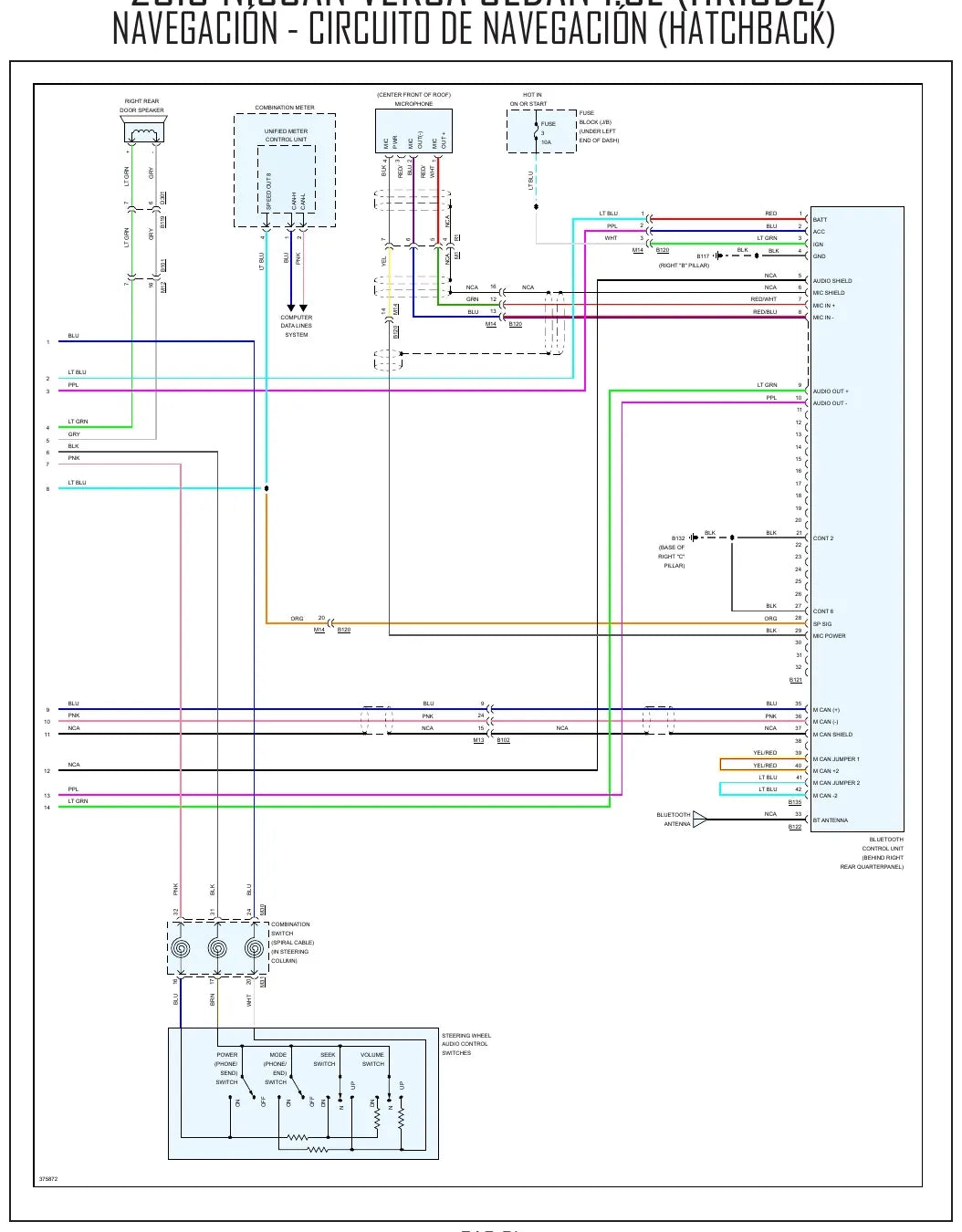

- Navegação e sistemas de som (rádio base e linha média)
- Airbag e sistemas de alerta
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- Com sedã e hatchback separados, você mede no circuito da carroceria que está na rampa.
- As três versões de partida evitam diagnosticar um CVT pelo esquema do câmbio manual.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que pega Versa 2013 para diagnóstico elétrico.
- Mecânico de oficina que precisa do circuito de partida, BCM ou chave inteligente.
- Dono de oficina que quer material de consulta rápida na bancada.
- Proprietário que instala som, alarme ou acessório no Versa.
Perguntas frequentes
Serve no meu Versa 2013?
Serve no Versa 1.6 HR16DE 2013 sedã e também no hatchback, porque quase todo circuito vem nas duas carrocerias. Há versões separadas de partida para câmbio automático, CVT e manual.
Em que idioma está?
Em espanhol. Os desenhos de circuito, as cores de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz o circuito da chave inteligente e do som?
Traz. A chave inteligente tem circuito próprio e o som aparece em quatro versões: rádio base do hatchback na página 67 e do sedã na 68 e rádio de linha média do sedã nas páginas 69 e 70.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
