O Diagrama Elétrico do Ford F-550 Super Duty 4WD 6.8L V10 2011 traz 119 páginas em espanhol, publicação DE00LF. O circuito de tração 4WD está na página 61, a transmissão automática na 62 e a trava da alavanca de câmbio na 60, com air bag na 57 e sistemas de advertência na 58. É o material do caminhão norte-americano: inclui circuito de camper, pedais ajustáveis com memória e o sistema Crew Chief, que não aparecem nas versões vendidas no Brasil.
Aplicação — serve em quê
- Ford F-550 Super Duty 4WD 6.8L V10 2011
- F-550 Super Duty 2011 cabine dupla
- F-550 Super Duty 2011 demais cabines
- F-550 2011 com pedais ajustáveis, banco e espelhos de memória
- F-550 2011 com rádio base, premium, audiófilo ou rádio sincronizado
- F-550 2011 com circuito de camper e preparação para reboque
- F-550 2011 com computador de bordo e sistema Crew Chief
Destaques deste material
- 119 páginas em espanhol, publicação DE00LF, com 16 grupos de sistemas mapeados.
- Circuito de tração 4WD na página 61, transmissão automática na 62 e trava da alavanca de câmbio na 60.
- O sensor de detonação duplo é alimentado pelo fusível F30 de 10 A da caixa de junção da bateria, cavidade 11-1.
- Air bag na página 57, sistemas de advertência na 58 e lavador de para-brisa na 59.
- Quatro configurações de rádio nas páginas 55 e 56: base, som premium, som audiófilo e rádio sincronizado.
- Vidros elétricos desenhados em duas versões, cabine dupla e demais cabines, mais o circuito específico de camper.
- Traz o circuito Crew Chief e o computador de bordo junto da seção de navegação.
Circuitos e sistemas cobertos
- Controles do motor

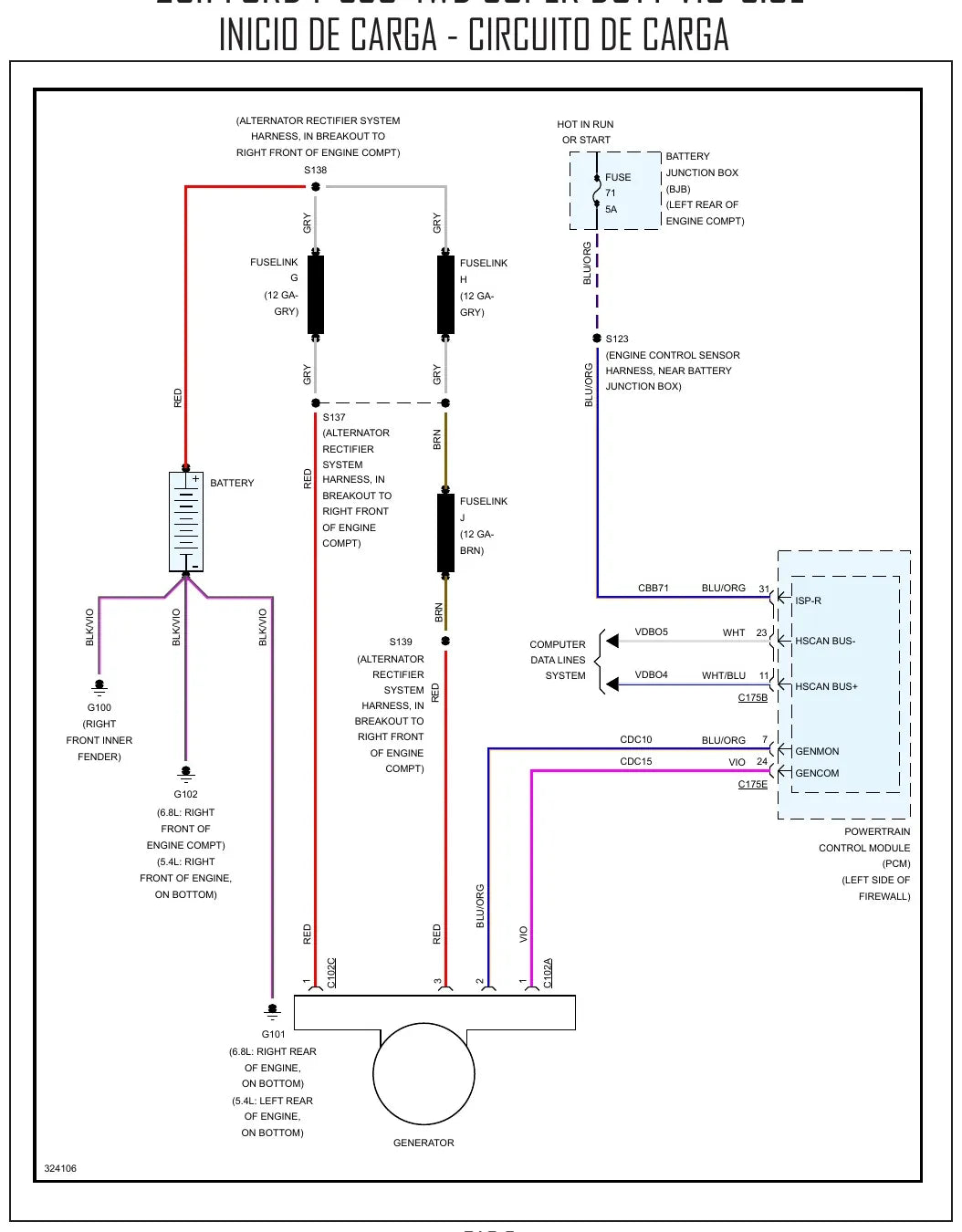

- Partida e carga
- Linhas de dados do computador de bordo
- Ventoinhas de arrefecimento
- Ar-condicionado automático e manual
- Freios antibloqueio (ABS)

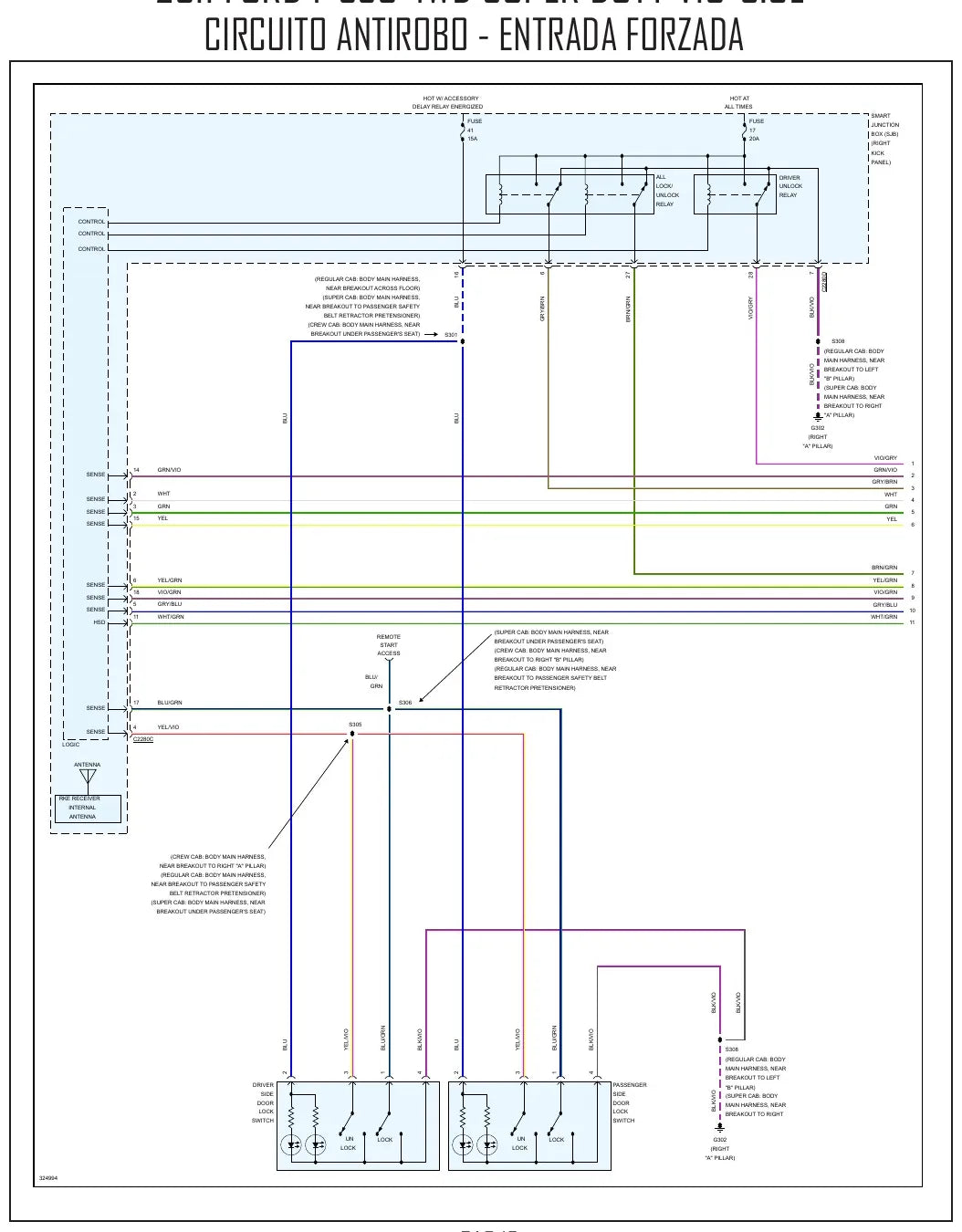

- Antifurto: entrada forçada e antifurto passivo
- Controle de velocidade de cruzeiro

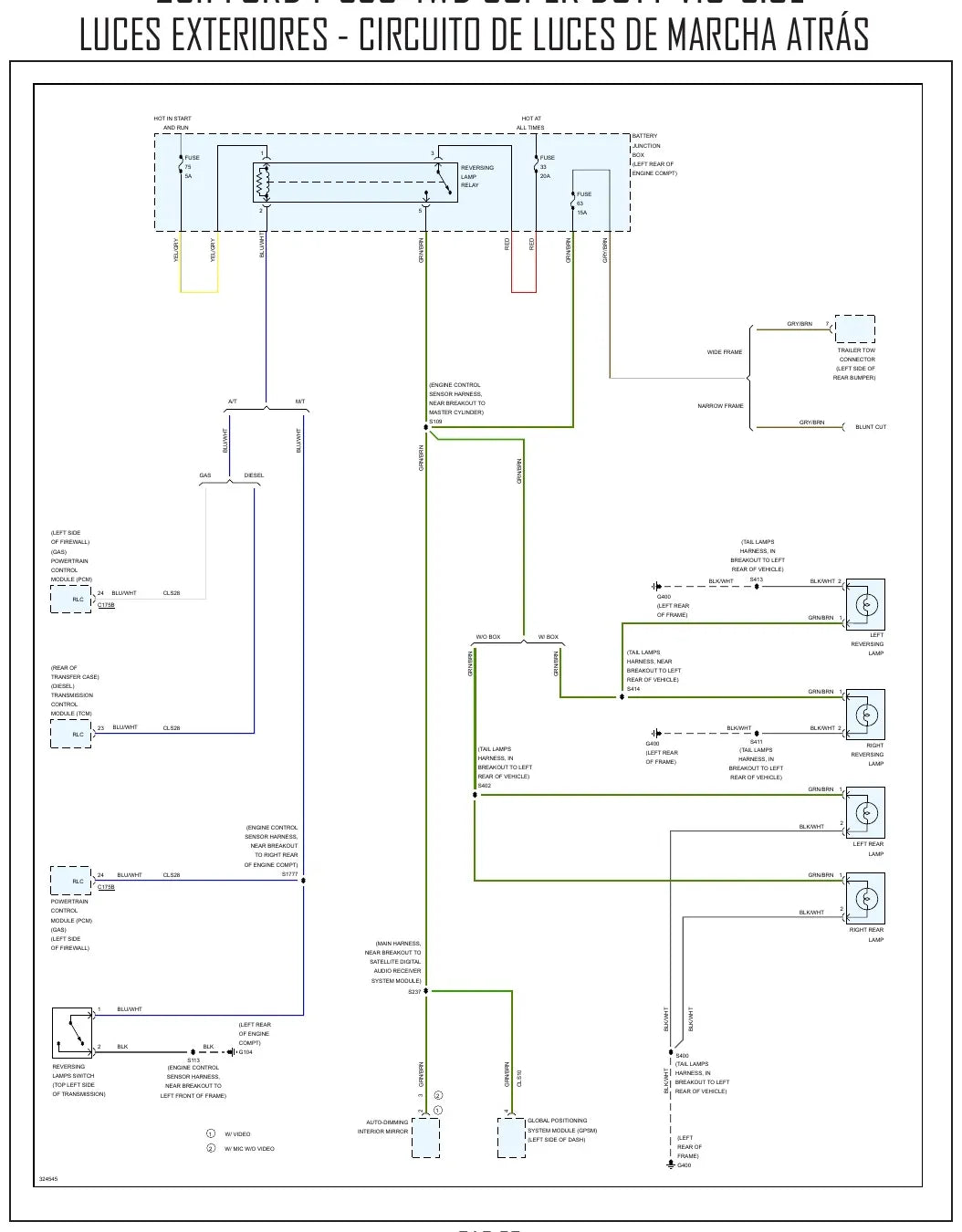

- Iluminação externa, faróis, luzes de ré e circuito do camper
- Iluminação interna e painel de instrumentos

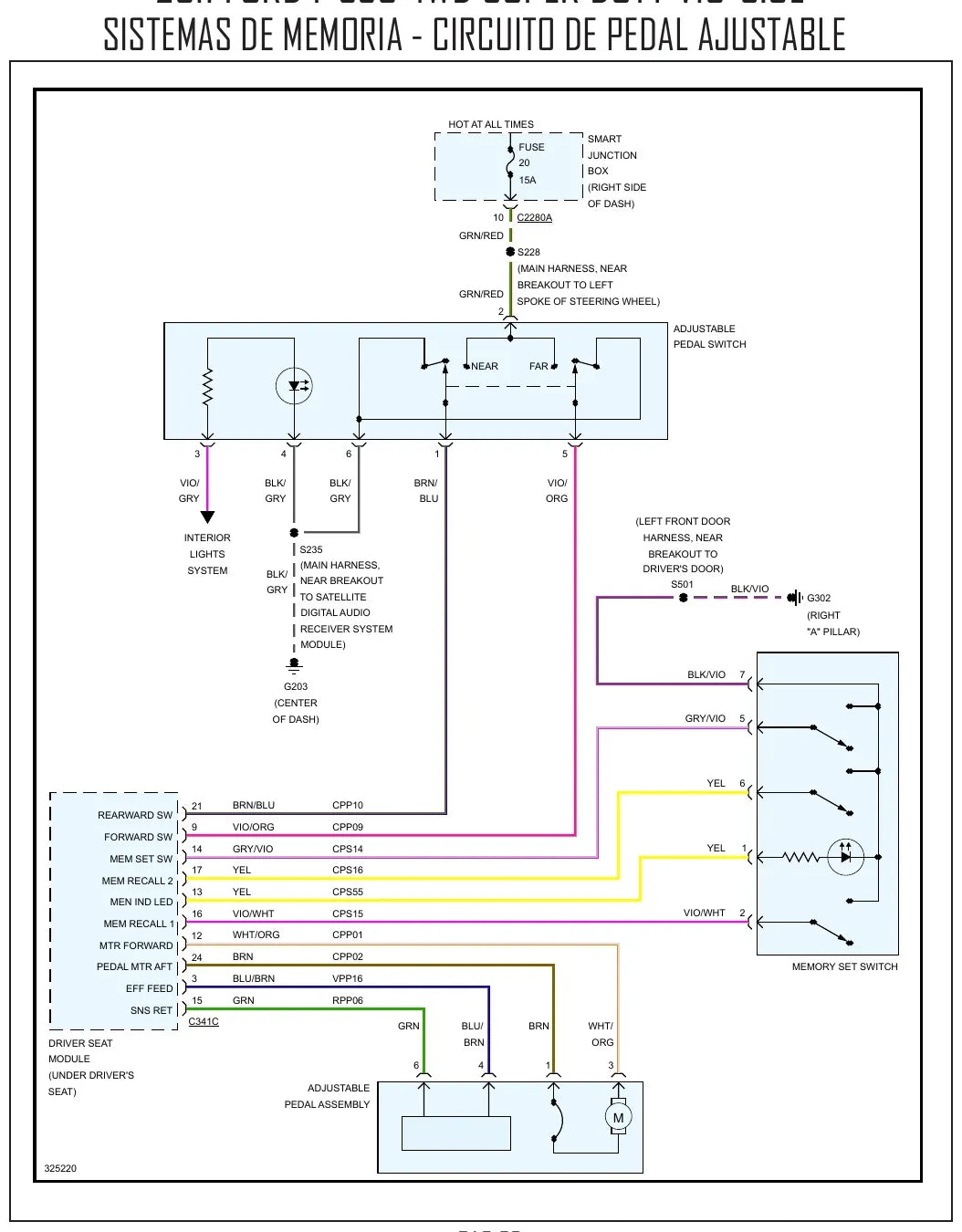

- Sistemas de memória: pedais ajustáveis, banco do motorista e espelhos
- Espelhos elétricos e eletrocrômicos com vídeo
- Navegação, computador de bordo e circuito Crew Chief
- Vidros elétricos (cabine dupla e demais cabines) e bancos aquecidos
- Sistemas de som: rádio base, premium, audiófilo e rádio sincronizado
- Air bag, sistemas de advertência, transmissão automática e circuito 4WD
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- O circuito 4WD e o da transmissão automática vêm separados, com a página exata de cada um.
- Caixa de junção da bateria e fusíveis mapeados com amperagem e cavidade, como o F30 de 10 A do sensor de detonação.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende caminhão Super Duty importado.
- Mecânico de frota que faz diagnóstico do V10 6.8L e da transmissão automática.
- Dono de oficina de linha pesada que quer material de consulta rápida na bancada.
- Proprietário de F-550 que precisa entender o circuito de camper e de reboque.
Perguntas frequentes
Serve no meu F-550 2011?
Serve no F-550 Super Duty 4WD 6.8L V10 2011, com circuitos separados para cabine dupla e demais cabines. É o material do caminhão norte-americano, com camper, pedais ajustáveis e Crew Chief.
Em que idioma está?
Em espanhol. Os desenhos de circuito, as cores de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz o circuito da tração 4WD?
Traz. A tração 4WD está na página 61, a transmissão automática na 62 e a trava da alavanca de câmbio na 60, todas desenhadas separadamente.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, para guardar no celular, no tablet ou no computador da oficina.
