O Diagrama Elétrico do Ford Explorer 3.5L V6 4WD 2016 tem 188 páginas em espanhol e cobre da versão base à Sport e à Platinum. São seis diagramas diferentes só de bancos elétricos, das páginas 89 a 94: multicontorno, passageiro de 6 e de 10 posições, motorista de 8 e de 10 posições e bancos traseiros aquecidos. Navegação e câmeras vêm por versão, com e sem Platinum, com e sem memória, câmera traseira base e exceto base, além da câmera de visão 360°.
Aplicação — serve em quê
- Ford Explorer 3.5L V6 4WD 2016
- Explorer Sport 2016
- Explorer Platinum 2016
- Explorer 2016 com câmera de visão 360° e sensores de estacionamento
- Explorer 2016 com faróis com nivelamento dinâmico e sem nivelamento
- Explorer 2016 com memória de bancos, espelhos, pedais ajustáveis e coluna de direção
- Explorer 2016 com circuito de reboque e luzes de trailer
Destaques deste material
- 188 páginas pesquisáveis, dos controles do motor aos bancos da segunda fila.
- Seis diagramas de bancos elétricos, das páginas 89 a 94: multicontorno, passageiro de 6 e de 10 posições, motorista de 8 e de 10 posições e traseiros aquecidos.
- Navegação e câmeras por versão: com e sem Platinum, com e sem memória, câmera traseira base e exceto base e câmera de visão 360°.
- Faróis com e sem nivelamento dinâmico em pranchas separadas.
- Módulos com sigla e posição no veículo: BCM na extremidade esquerda do painel e BJB, a caixa de junção da bateria, no lado esquerdo.
- O circuito dos bancos rebatíveis da segunda fila é alimentado por fusível de 10 A a partir do BCM.
- Traz circuito de reboque com luzes de trailer e o ventilador auxiliar do ar-condicionado na página 22.
Circuitos e sistemas cobertos
- Controles do motor
- Partida e carga

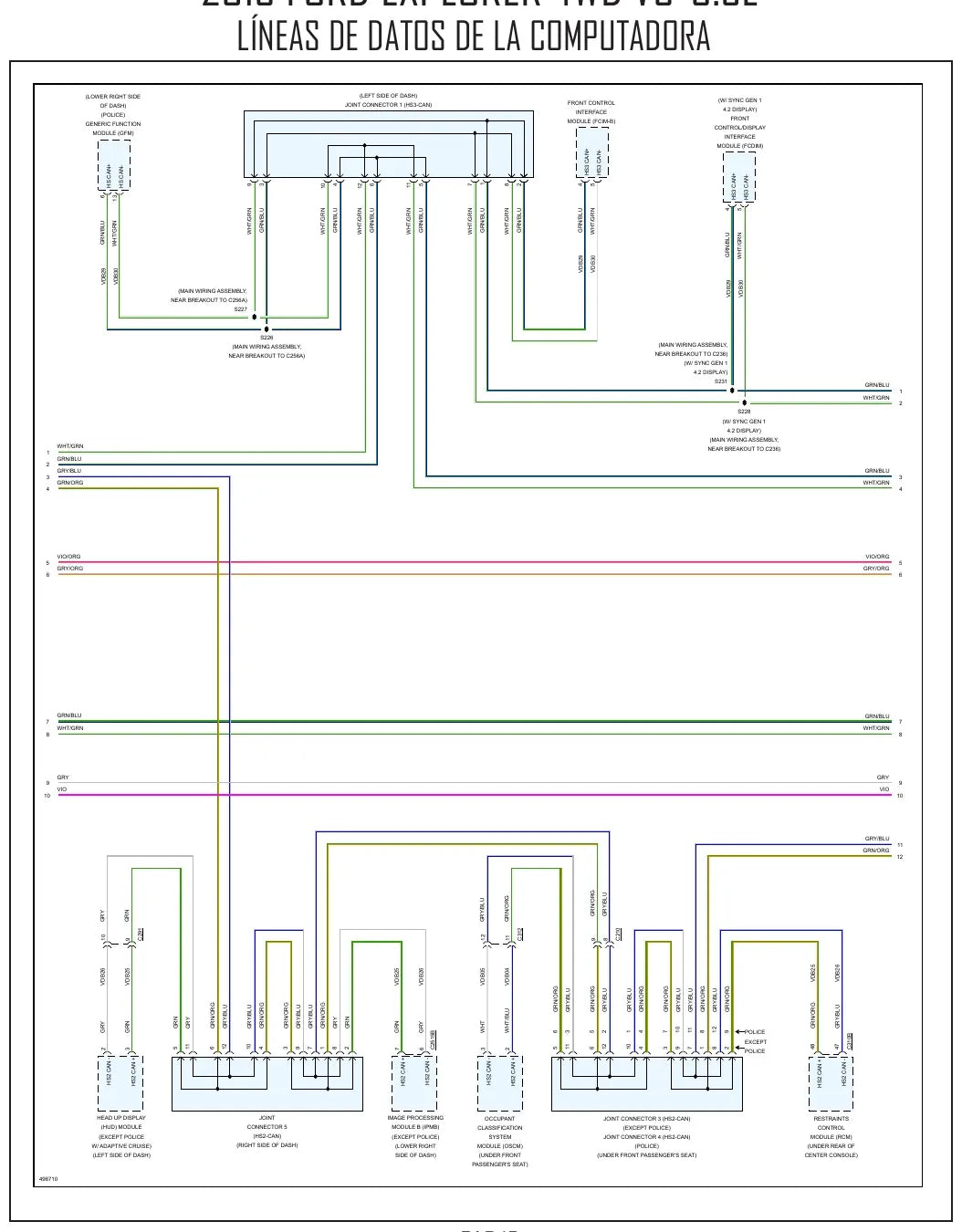

- Módulo de controle da carroceria (BCM) e linhas de dados do computador
- Ar-condicionado automático, ventiladores de arrefecimento e ventilador auxiliar

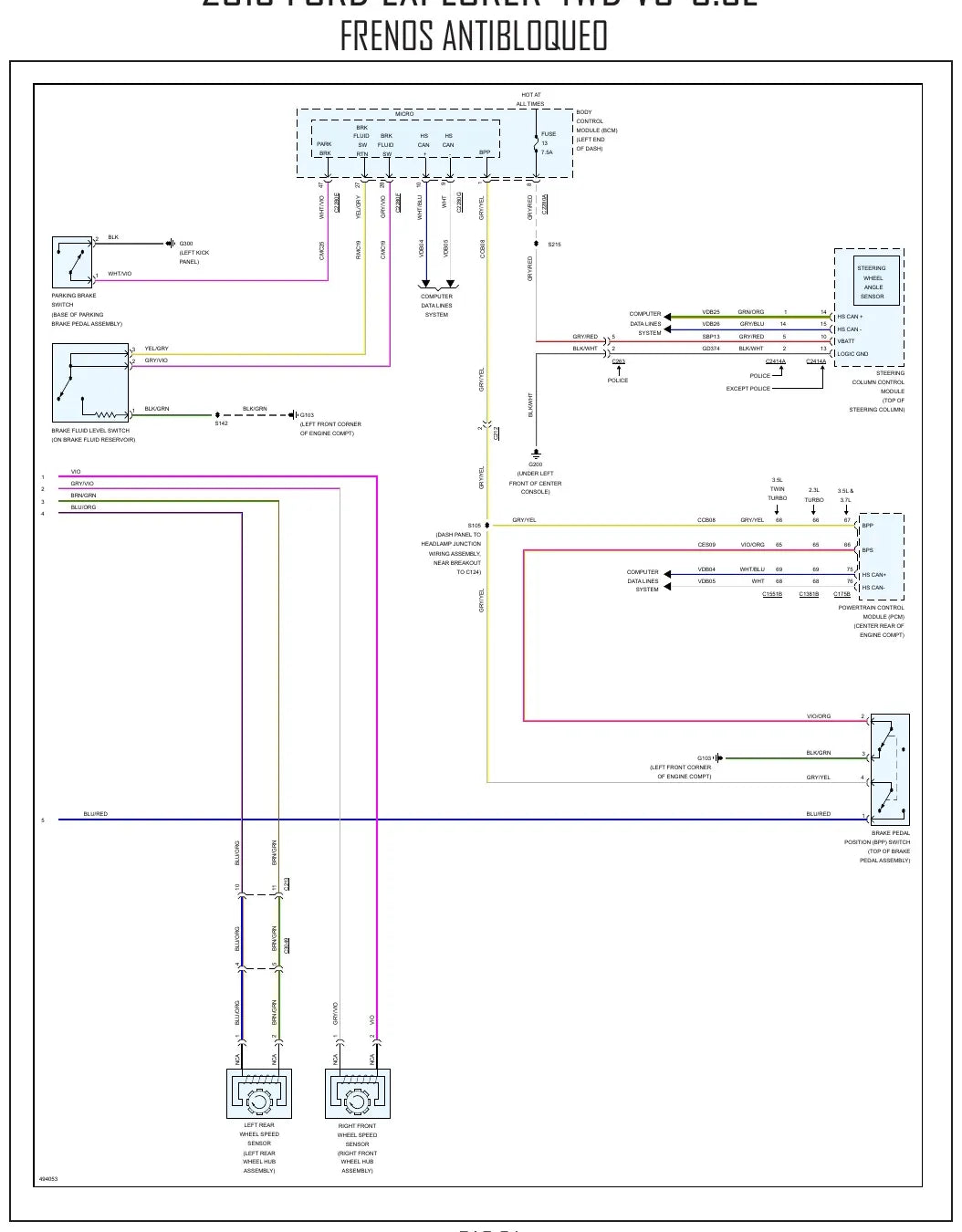

- Freios antibloqueio (ABS)
- Antifurto: circuito de entrada forçada

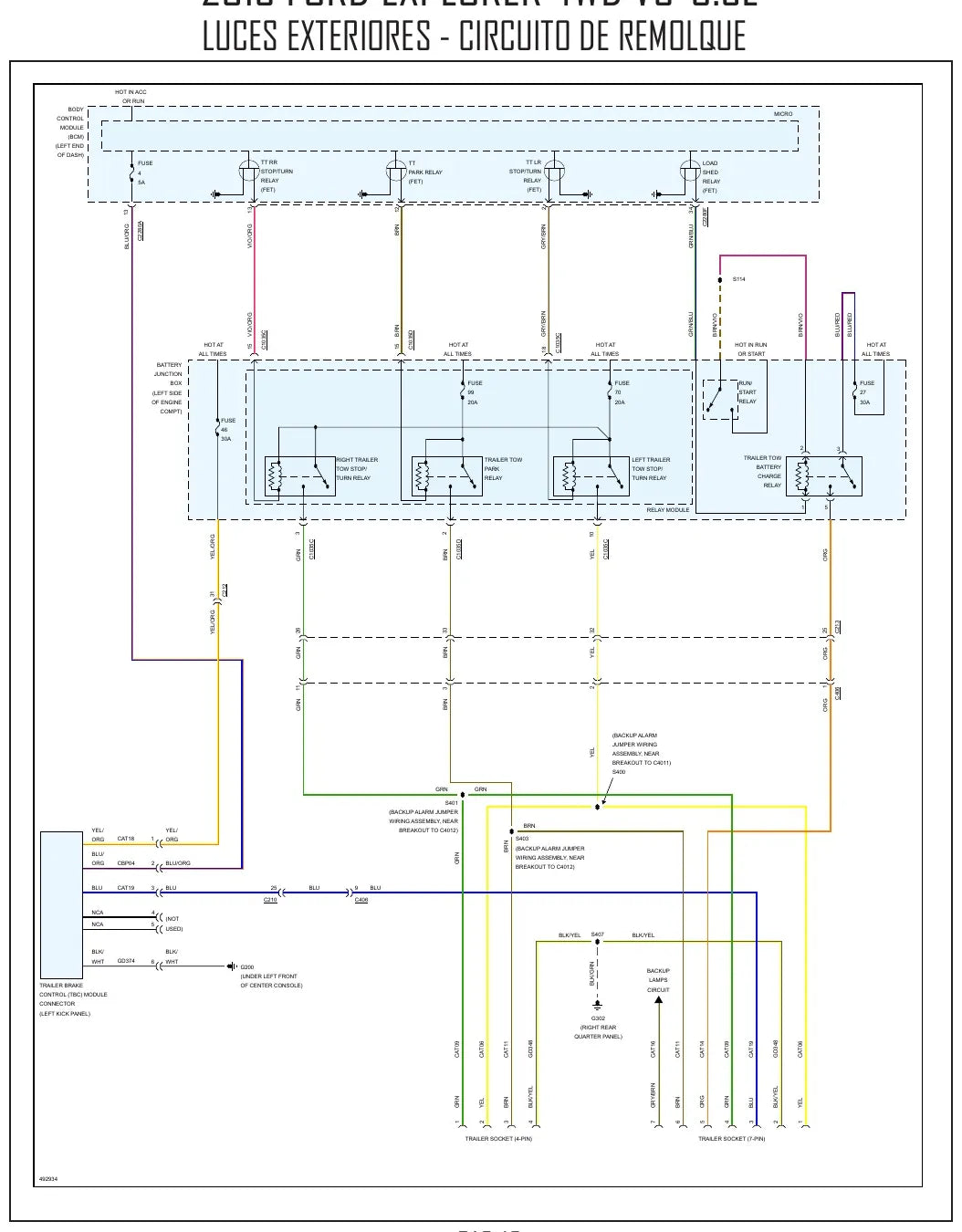

- Iluminação externa: luzes de ré e circuito de reboque
- Faróis com e sem nivelamento dinâmico
- Iluminação interna e lâmpadas de cortesia
- Painel de instrumentos
- Sistemas de memória: pedais ajustáveis, espelhos e coluna de direção
- Espelhos elétricos (Sport e exceto Sport)
- Navegação, câmera de visão 360° e câmera traseira
- Sensores de estacionamento
- Teto solar e vidros elétricos
- Bancos elétricos, multicontorno, aquecidos e rebatíveis da segunda fila
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir chicote no chute.
- Cada acabamento tem sua prancha, então você não diagnostica um Platinum pelo esquema da versão base.
- Localiza BCM, BJB, conector e aterramento antes de desmontar painel, e economiza hora de bancada.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que pega Explorer 2016 para diagnóstico elétrico.
- Mecânico de oficina que precisa do circuito de banco elétrico, câmera ou teto solar.
- Dono de oficina que quer material de consulta rápida na bancada.
- Proprietário que instala engate com luzes de reboque ou acessório elétrico.
Perguntas frequentes
Serve no meu Explorer 2016?
Serve no Explorer 2016 4WD com motor V6 3.5L, e os circuitos cobrem também as versões Sport e Platinum, com e sem memória, com e sem nivelamento dinâmico de farol e com câmera traseira base ou de visão 360°.
Em que idioma está?
Em espanhol. Os desenhos de circuito, as cores de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz os circuitos dos bancos elétricos?
Traz seis diagramas de banco, das páginas 89 a 94, incluindo multicontorno, passageiro de 6 e de 10 posições, motorista de 8 e de 10 posições e bancos traseiros aquecidos, além dos rebatíveis da segunda fila com fusível de 10 A pelo BCM.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
