O Diagrama Elétrico do Ford Escape 4WD 2.0L Turbo 2019 traz 151 páginas em espanhol, publicação DE00LF. Os controles do motor ocupam as páginas 2 a 7, a partida e carga as 8 e 9, o módulo de controle da carroceria (BCM) as 10 e 11, e as linhas de dados seguem da página 12 em diante. O material desenha o antifurto em dois circuitos, para veículo com e sem acesso inteligente, e cobre as três gerações de multimídia SYNC, com e sem som Sony.
Aplicação — serve em quê
- Ford Escape 4WD 2.0L Turbo 2019
- Escape 2019 com acesso inteligente (keyless)
- Escape 2019 sem acesso inteligente
- Escape 2019 com multimídia SYNC geração 1, 2 e 3
- Escape 2019 com e sem sistema de som Sony
- Escape 2019 com transmissão automática e circuito AWD
- Escape 2019 com bancos elétricos, aquecidos e de memória
Destaques deste material
- 151 páginas em espanhol, publicação DE00LF, com 16 grupos de sistemas mapeados.
- O sensor de posição do pedal de freio (BPP) é alimentado pelo fusível F21 de 5 A da caixa de junção da bateria, cavidade 11-1, e chega ao pino 151-7 do PCM.
- Controles do motor nas páginas 2 a 7, partida e carga nas 8 e 9 e módulo da carroceria nas 10 e 11.
- Antifurto em dois circuitos distintos, com e sem acesso inteligente, a partir da página 26.

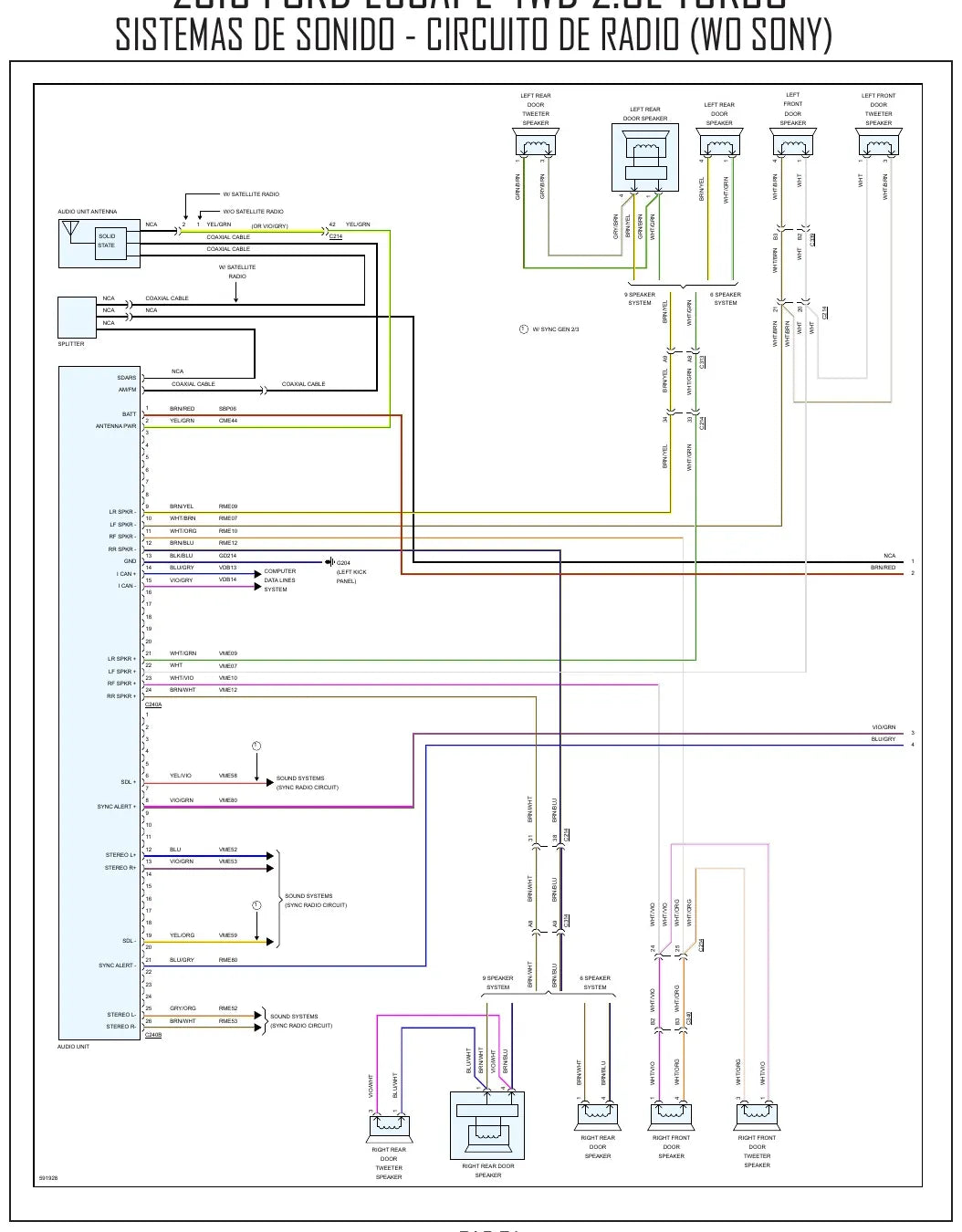

- Multimídia em três gerações: SYNC 1 na página 76 e SYNC 2 e 3 na 78, nas versões com e sem som Sony.
- Trava de câmbio na página 88, circuito da transmissão na 89 e circuito AWD na 90.

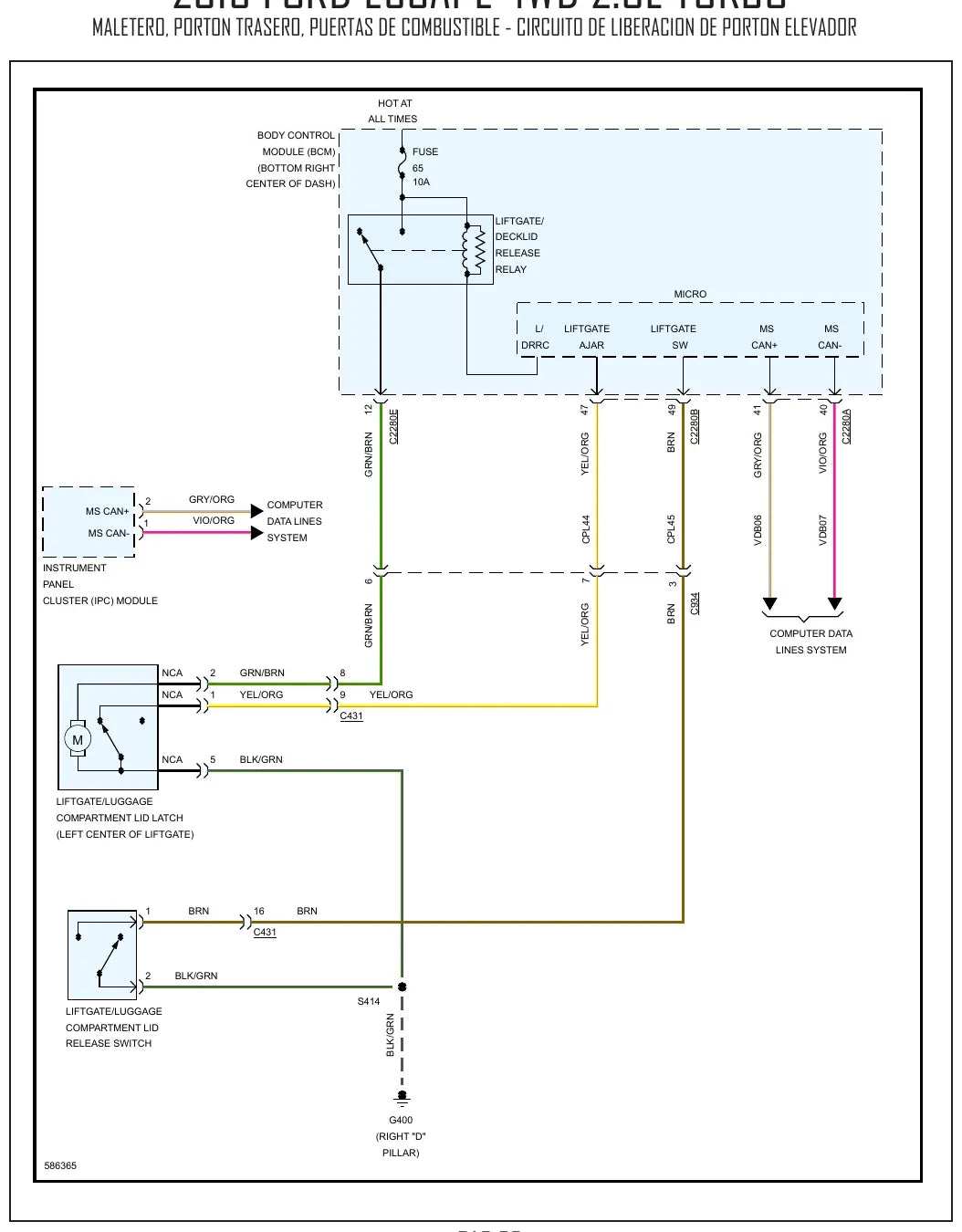

- Liberação elétrica da tampa traseira na página 83, sistemas de alerta na 85 e limpador de para-brisa na 87.
Circuitos e sistemas cobertos
- Controles do motor
- Partida e carga
- Módulo de controle da carroceria (BCM) e linhas de dados
- Ventoinhas de arrefecimento
- Ar-condicionado automático e manual
- Freios antibloqueio (ABS)
- Antifurto com e sem acesso inteligente
- Travas elétricas das portas
- Direção elétrica assistida
- Iluminação externa, faróis de xenônio e luzes de ré
- Painel de instrumentos
- Bancos elétricos, aquecidos e sistemas de memória
- Espelhos elétricos, eletrocrômicos e de memória

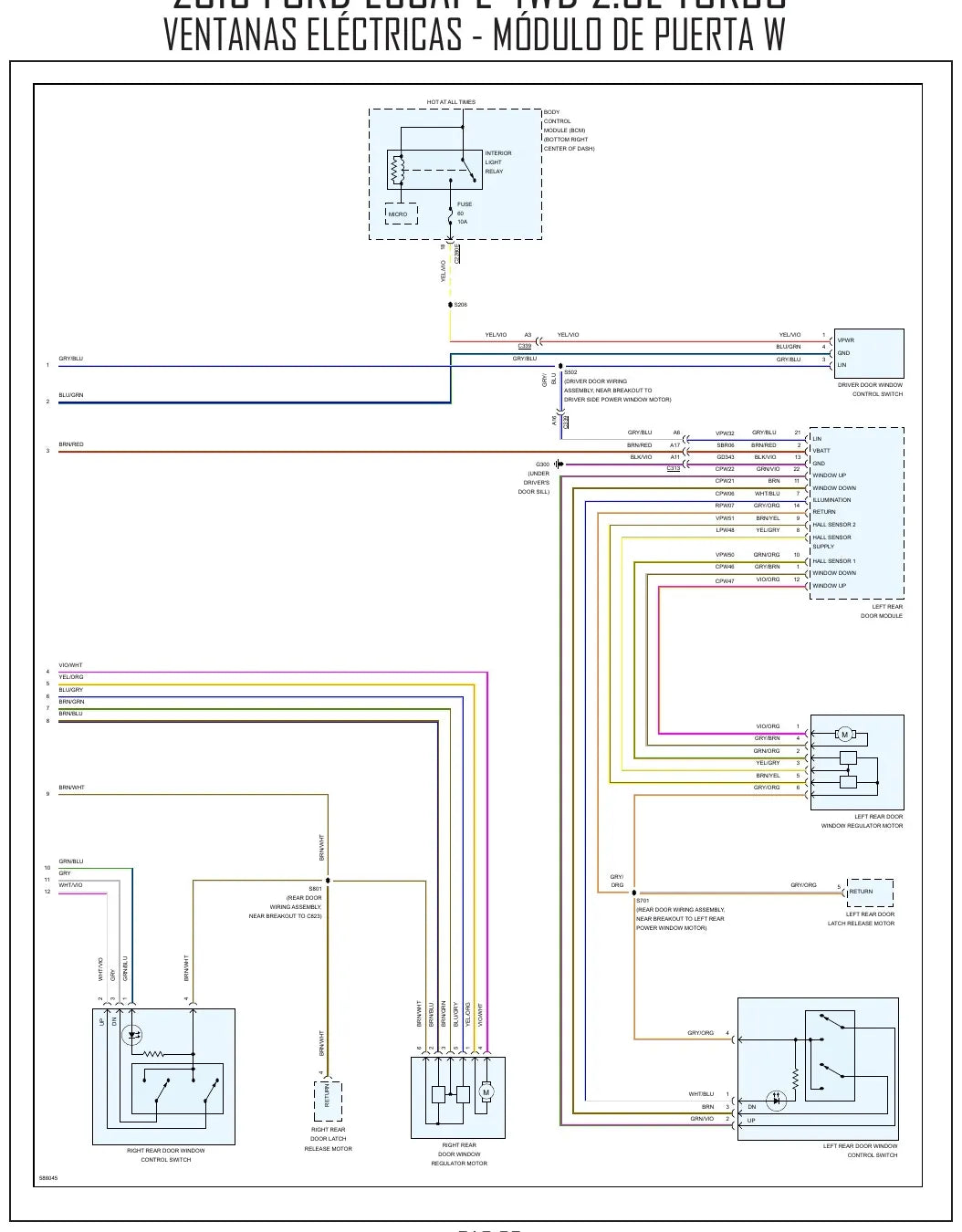

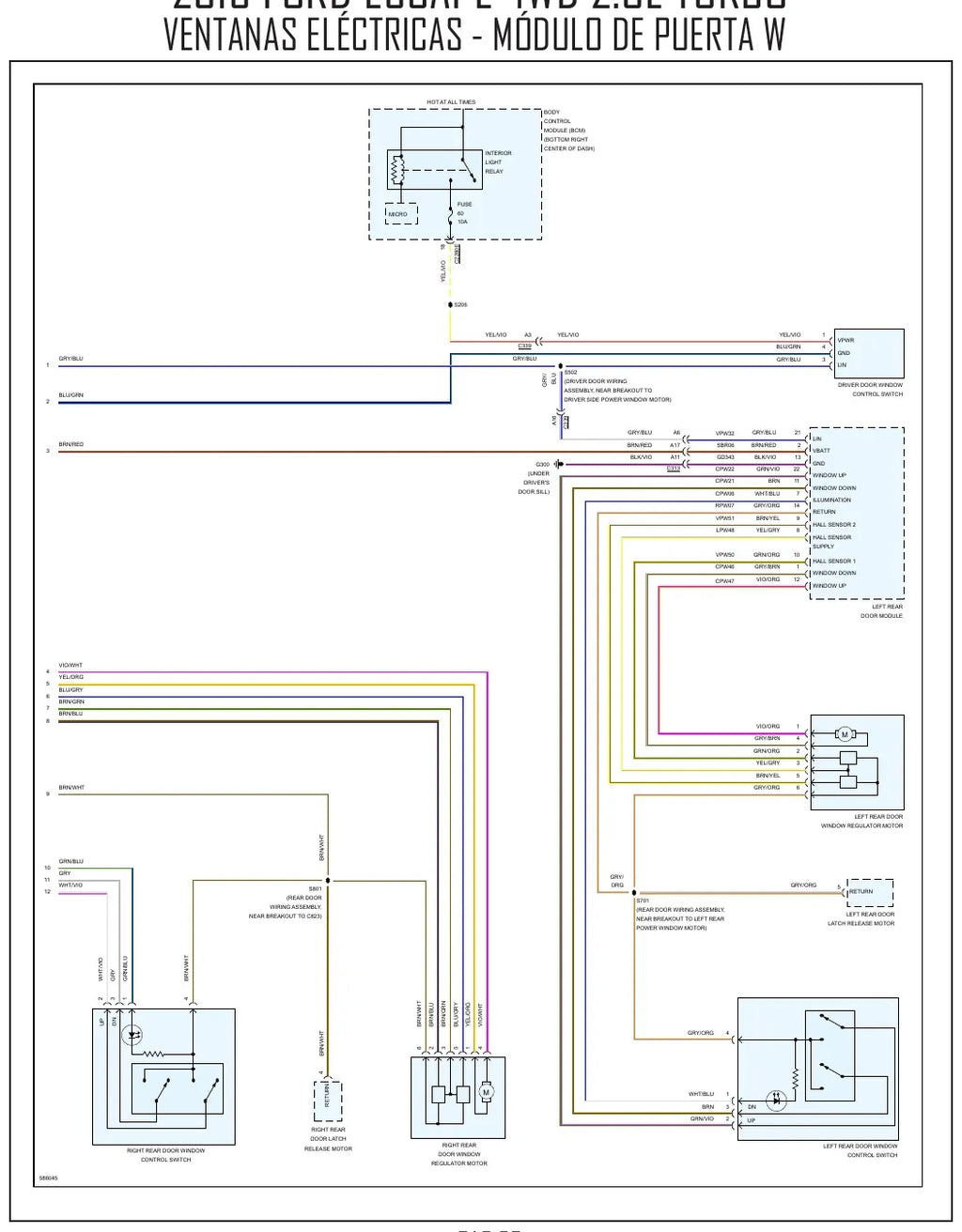

- Vidros elétricos e desembaçador
- Sistemas de som e multimídia SYNC (geração 1, 2 e 3) e Sony
- Air bag, transmissão automática e circuito AWD
Por que vale a pena
- Você acha o fio certo pela cor e pelo número do circuito, sem abrir o chicote no chute.
- Mostra onde está o componente e como é a vista do conector, do PCM ao BCM.

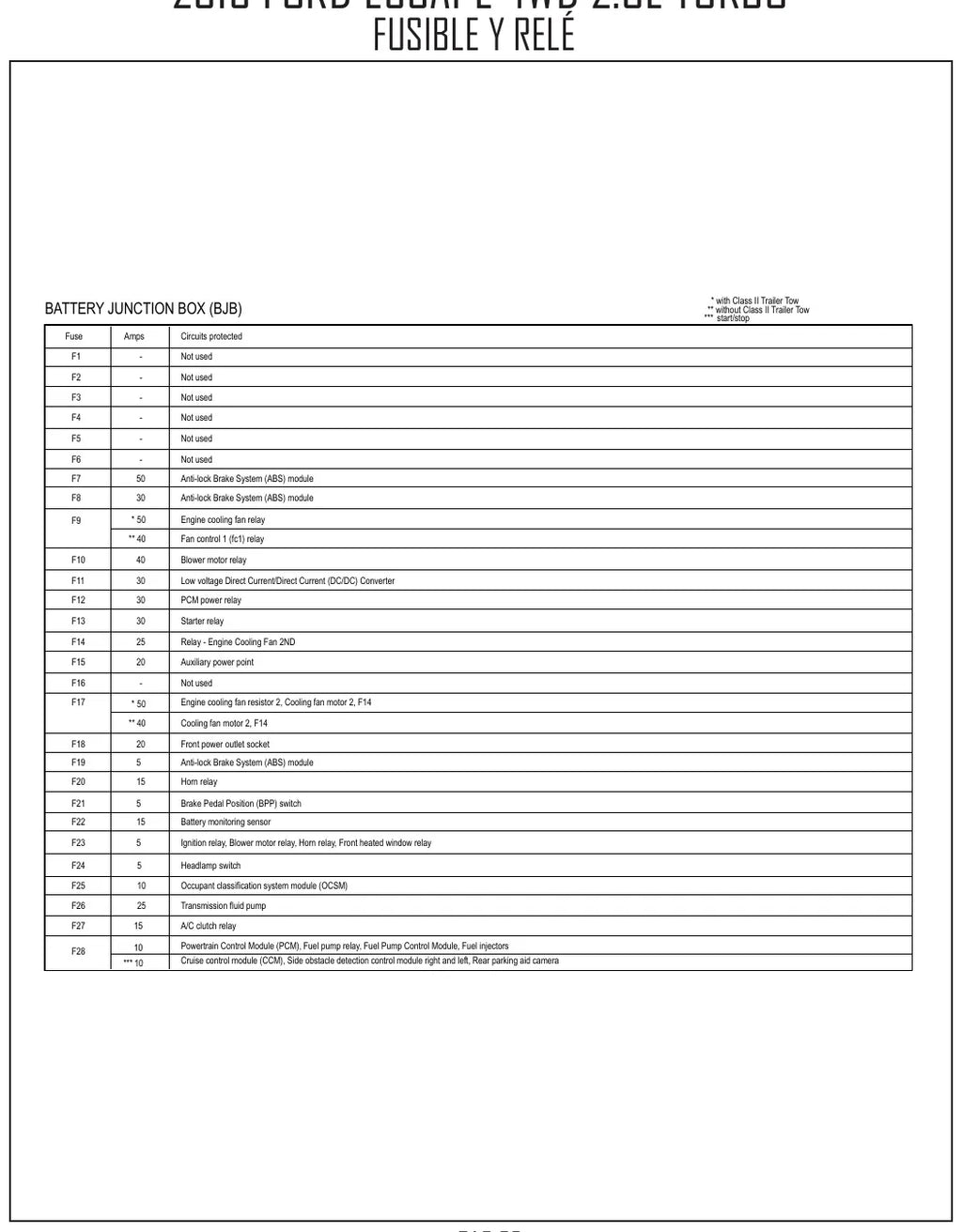

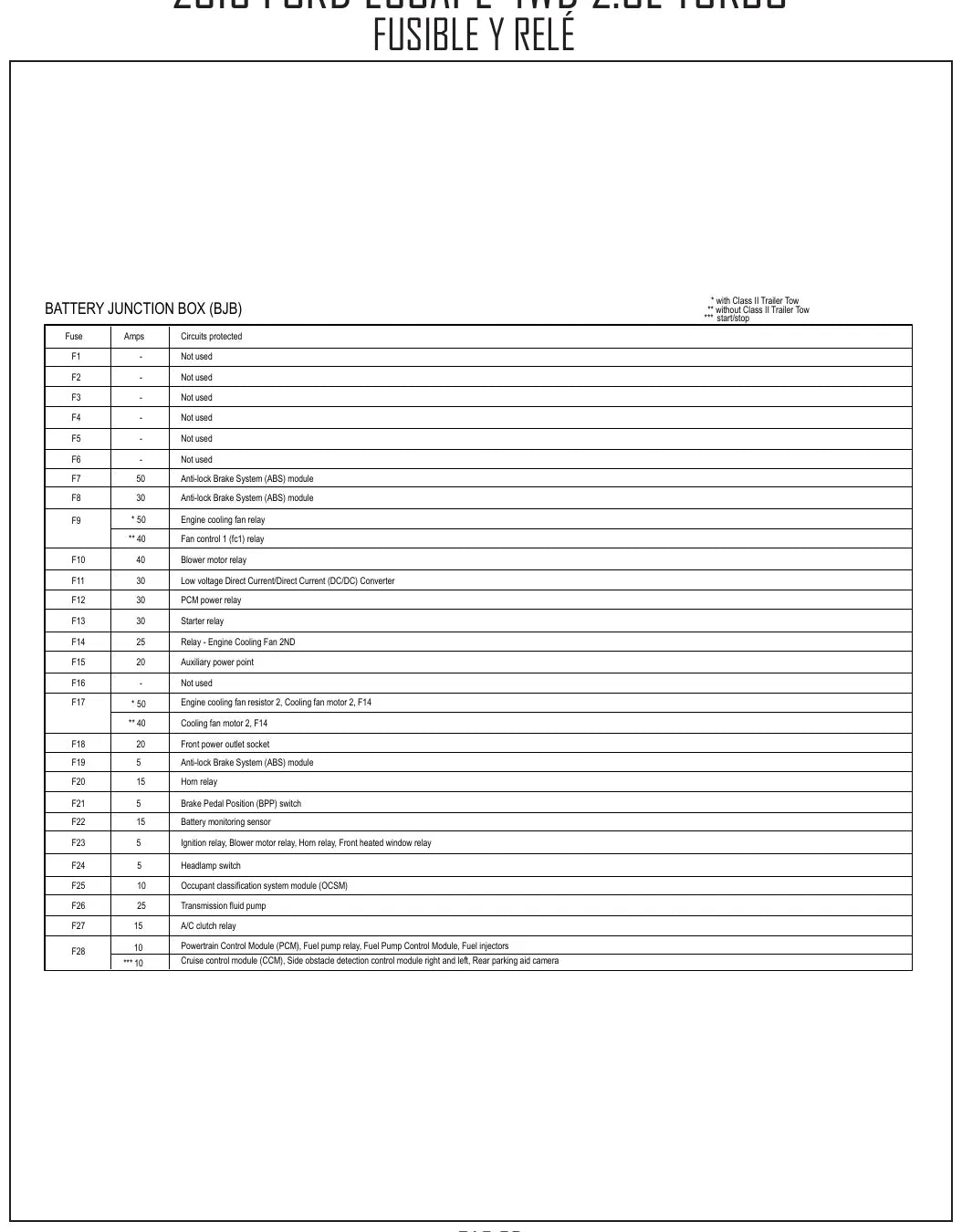

- Caixa de junção da bateria e aterramentos mapeados com fusível, amperagem e cavidade.
- Um arquivo só, que você leva para a bancada, para o pátio ou para o atendimento externo.
Para quem é
- Eletricista automotivo que pega Escape 2019 para diagnóstico elétrico.
- Mecânico que precisa saber em qual pino do PCM medir antes de condenar módulo.
- Dono de oficina que quer material de consulta rápida na bancada.
- Proprietário que instala acessório e precisa saber de onde tirar energia.
Perguntas frequentes
Serve no meu Escape 2019?
Serve. O material é do Escape 4WD 2.0L Turbo 2019 e desenha as variantes de opcional: com e sem acesso inteligente, com e sem som Sony e com multimídia SYNC de primeira, segunda e terceira geração.
Em que idioma está?
Em espanhol. Os desenhos de circuito, as cores de fio e os códigos de conector são universais, então quem já lê esquema elétrico trabalha sem dificuldade.
Traz a pinagem dos módulos?
Traz. O material identifica pino e alimentação de cada circuito, como o sensor do pedal de freio no fusível F21 de 5 A da caixa de junção da bateria, cavidade 11-1, chegando ao pino 151-7 do PCM.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. O download é imediato e o arquivo fica seu para sempre, para guardar no celular, no tablet ou no computador da oficina.
