Diagrama elétrico do Chevrolet Corvette V8 6.2L 2019, com 123 páginas em PDF. A pinagem do módulo de controle do motor ocupa nove páginas, com versões X1, X2 e X3 para cada motorização, e cobre os três motores LT1, LT4 e LT5 na mesma publicação. As quatro sondas lambda aquecidas aparecem em páginas individuais (32 a 35) e os quatro sensores de velocidade de roda em outras quatro (47 a 50). Textos em inglês, com cor de fio e número de pino em cada linha.
Aplicação — serve em quê
- Chevrolet Corvette 2019 V8 6.2L motor LT1
- Corvette 2019 V8 6.2L motor LT4
- Corvette 2019 motor LT5
- Corvette 2019 com transmissão automática e módulo TCM
- Corvette 2019 com bloqueio do diferencial traseiro
- Corvette 2019 com painel de instrumentos e head-up display
Destaques deste material

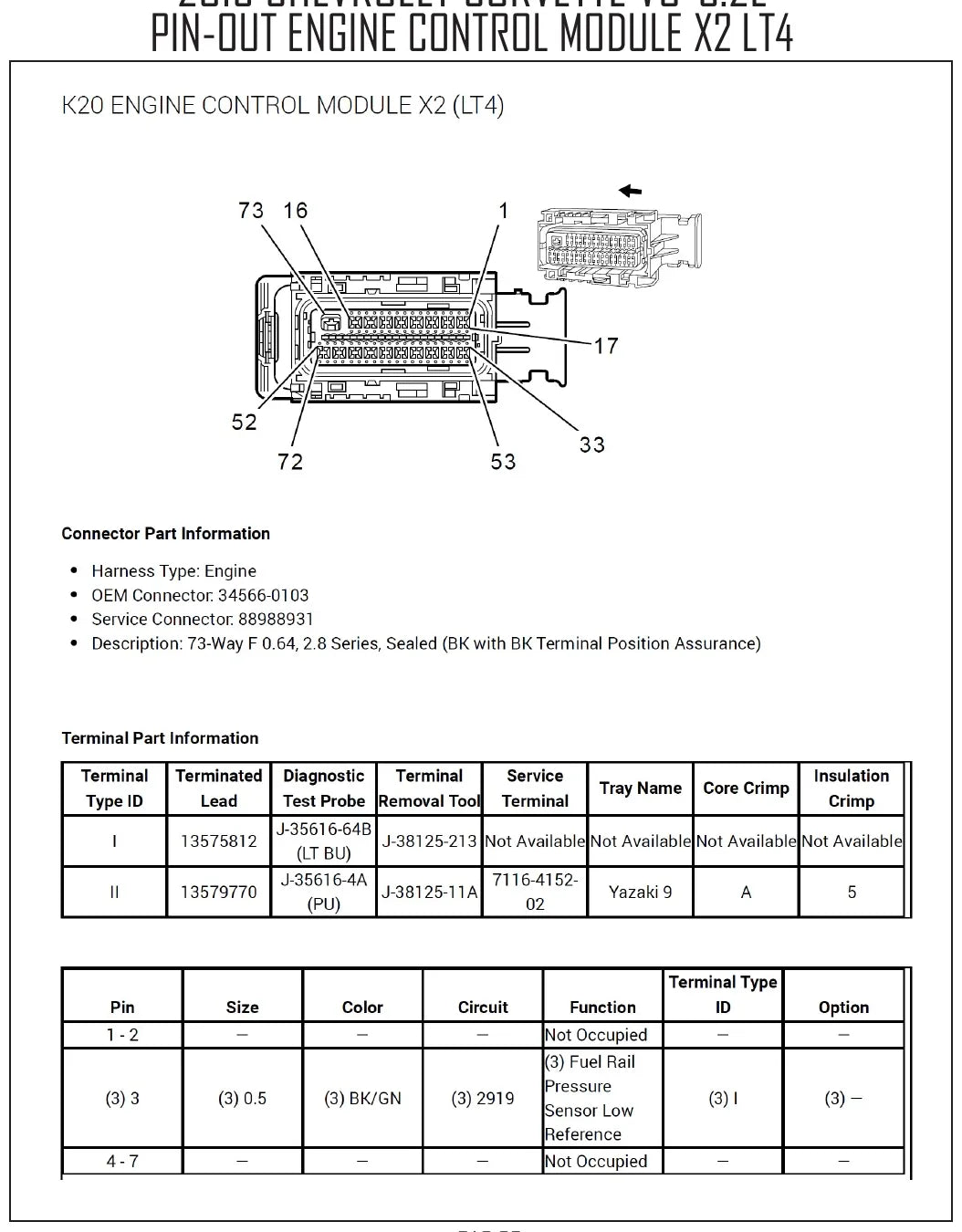

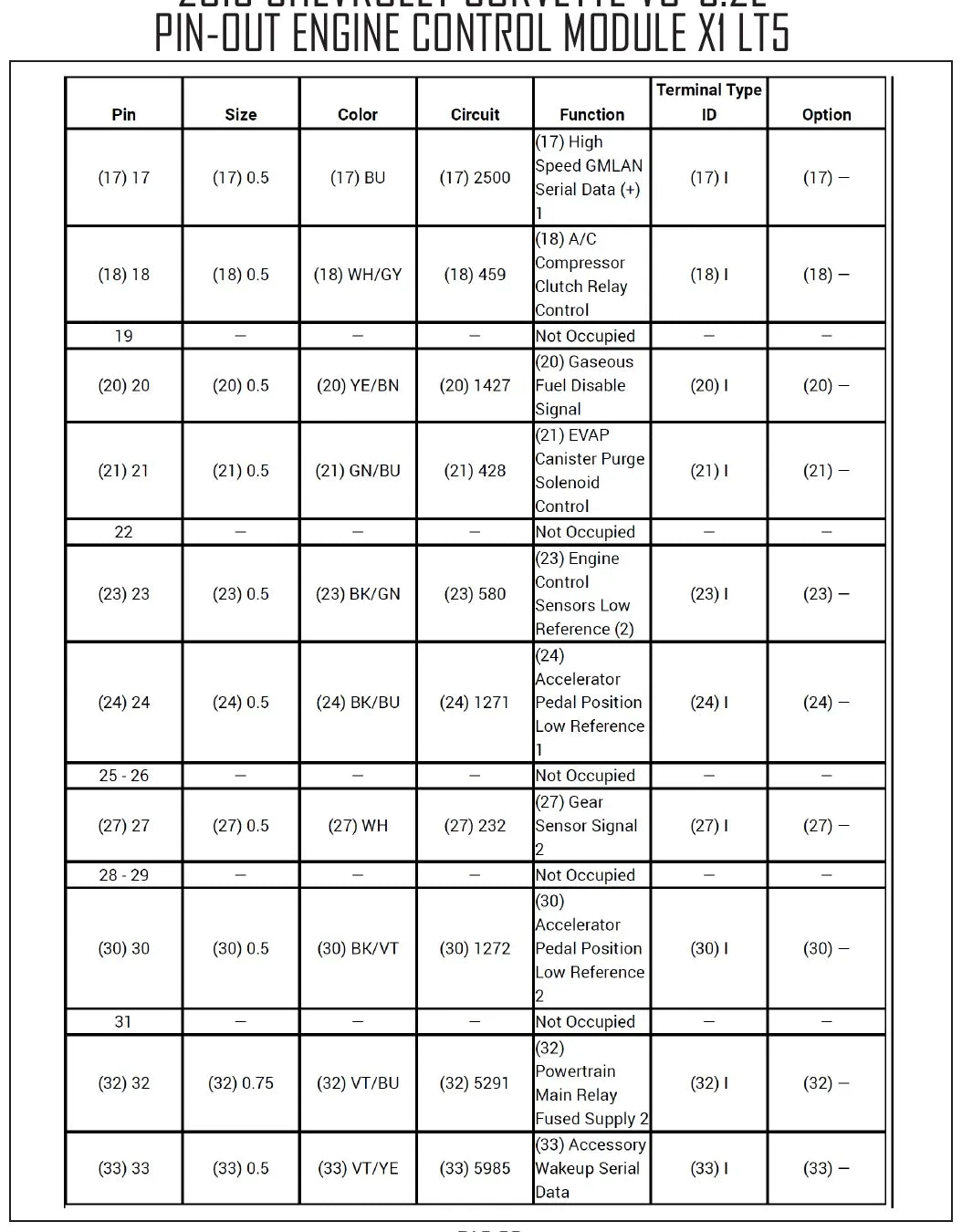

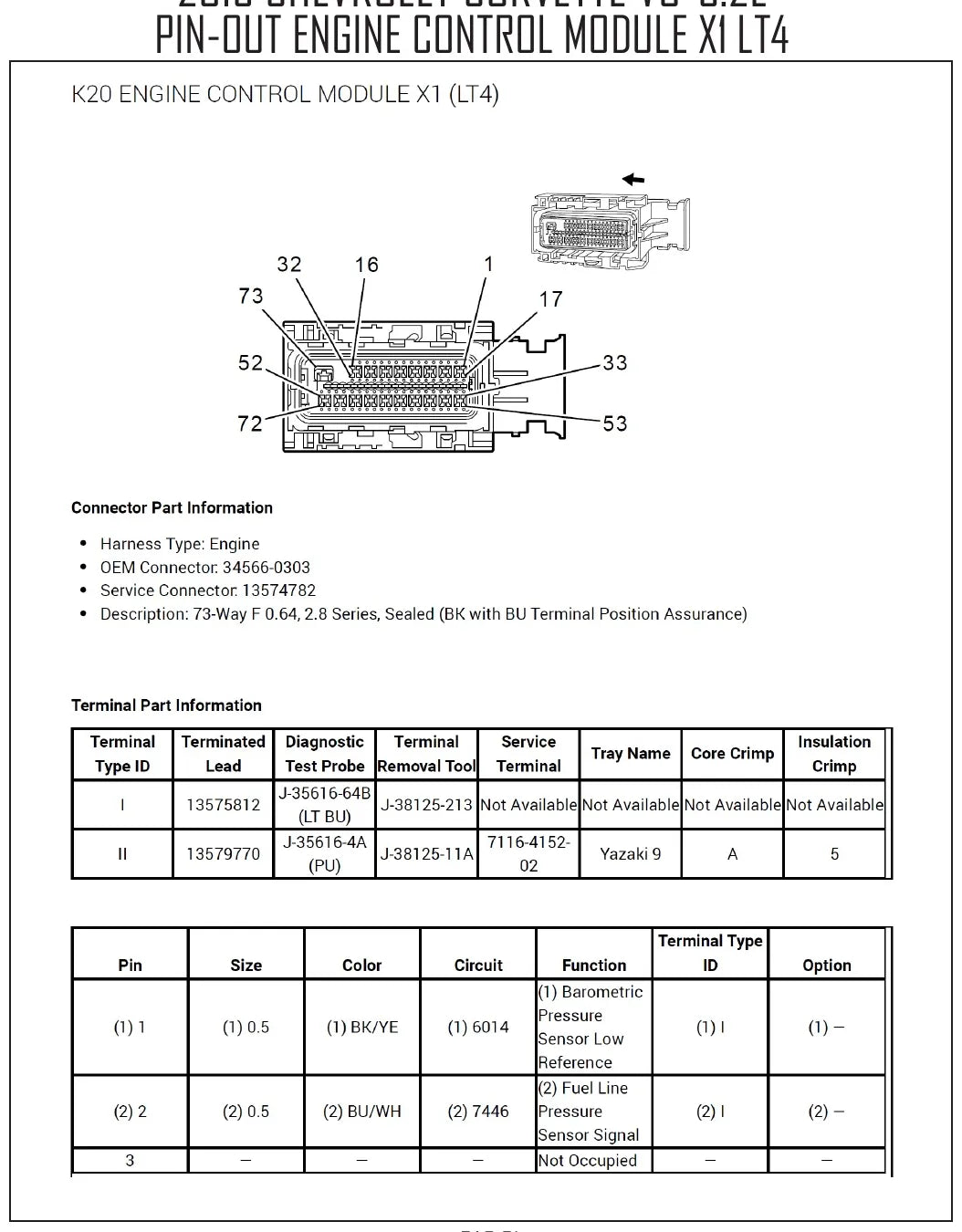

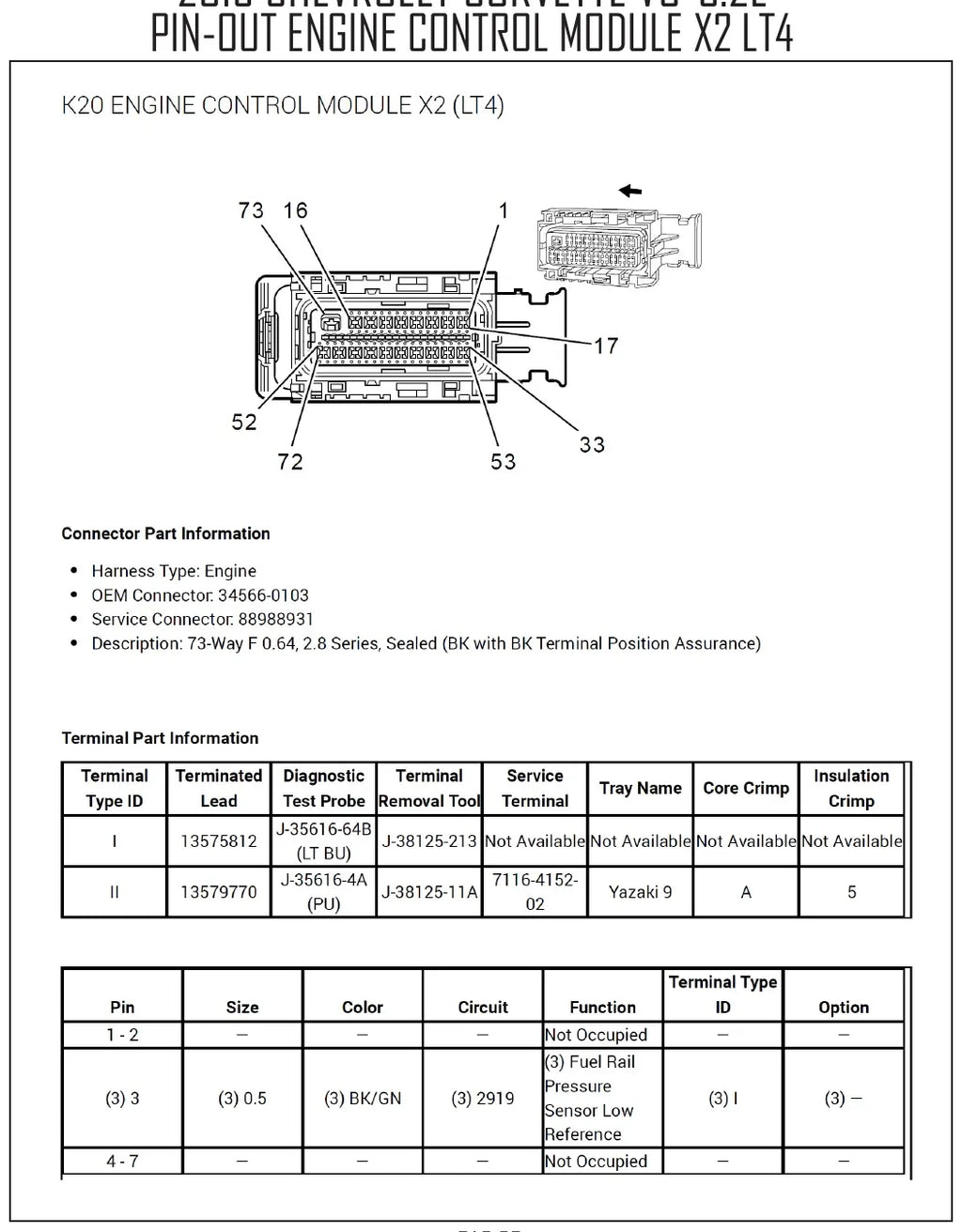

- Pinagem do ECM em nove páginas, com conectores X1, X2 e X3 para cada motor.
- Pinagens e corpo de borboleta separados para os motores LT1, LT4 e LT5.
- Quatro sondas lambda aquecidas em páginas individuais: banco 1 sensores 1 e 2 e banco 2 sensores 1 e 2, páginas 32 a 35.
- Circuito do head-up display do painel de instrumentos na página 27.
- Bloqueio do diferencial traseiro na página 39 e módulo de controle da transmissão (TCM) na página 40.
- Sensores de velocidade das quatro rodas em páginas individuais (47 a 50), mais o sensor de velocidade do veículo na 46.
- Caixa de fusíveis do compartimento do motor, BCM, barramento de dados, air bag, faróis, vidros e som em seções próprias.
Circuitos e sistemas cobertos
- Barramento de dados (computer data lines)
- Módulo de controle de carroceria (BCM)
- Módulo de controle do motor (ECM) e pinagem X1, X2 e X3
- Módulo do air bag
- Sensor de temperatura ambiente
- Freios ABS
- Painel de instrumentos e head-up display
- Sensores de posição de comando, de virabrequim e de detonação
- Sondas lambda dos bancos 1 e 2
- Transmissão automática e módulo de controle da transmissão (TCM)
- Bloqueio do diferencial traseiro
- Sensor de posição do pedal do acelerador e corpo de borboleta
- Sensores de velocidade das rodas e do veículo
- Caixa de fusíveis do compartimento do motor
- Faróis, iluminação externa, luz de ré, luzes internas e iluminação do painel

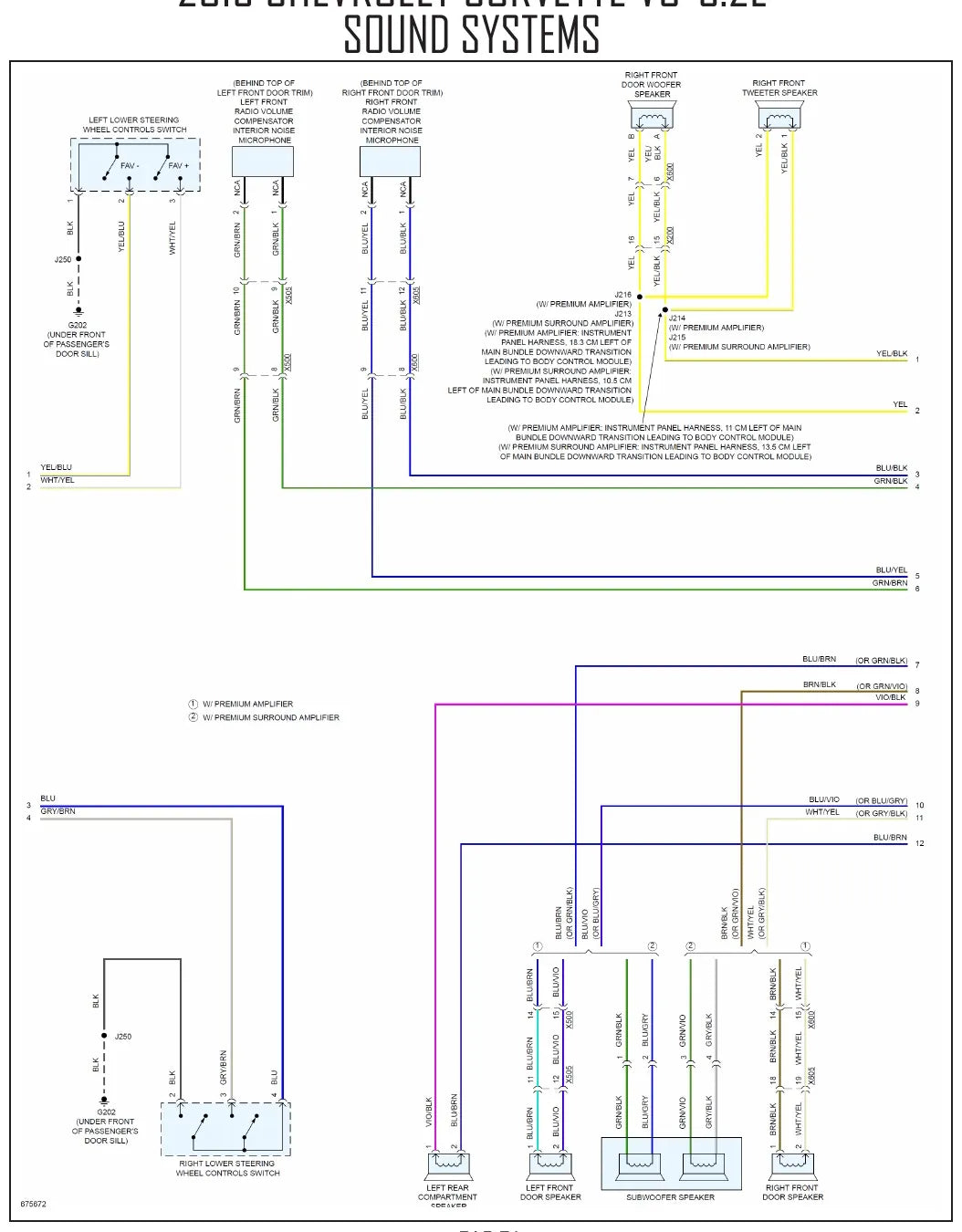

- Vidros elétricos e sistema de som
Por que vale a pena
- Três motorizações em um só livro: LT1, LT4 e LT5 com pinagem própria de ECM.
- Cor e número de cada circuito para achar o fio certo sem abrir o chicote.
- Sondas e sensores de roda em páginas separadas, o que agiliza o diagnóstico por código.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende importados e carros de alto desempenho.
- Oficina especializada em GM que faz diagnóstico de injeção e transmissão automática.
- Preparador que precisa da pinagem do ECM e do corpo de borboleta para cada motor.
- Proprietário de Corvette que quer acompanhar o serviço com o esquema na mão.
Perguntas frequentes
Serve no meu Corvette 2019?
Serve no Chevrolet Corvette 2019 V8 6.2L, com pinagem de ECM separada para os motores LT1, LT4 e LT5, além de transmissão automática, ABS e bloqueio do diferencial traseiro.
Em que idioma está?
Os textos estão em inglês. Cores de fio, números de circuito e numeração de pinos são universais e você usa direto na bancada.
Traz a pinagem do módulo do motor?
Traz, em nove páginas, com os conectores X1, X2 e X3 de cada motorização, mais as quatro sondas lambda aquecidas em páginas individuais.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
