Diagrama elétrico do Chevrolet Beat 1.2L, cobrindo hatch (HB) e sedã (NB) de 2015 a 2020, em 263 páginas de PDF. O material é de origem General Motors e traz os códigos de motor e transmissão LFM, LL0 e M4M nos esquemas de controle do motor. Além dos diagramas, inclui procedimentos de carroceria, como a substituição do vidro traseiro colado e os canais e reguladores de vidro das portas. O texto está em espanhol de tradução automática, com alguns termos traduzidos ao pé da letra; os símbolos, as cores e as numerações de circuito seguem o padrão original.
Aplicação — serve em quê
- Chevrolet Beat hatch (HB) 2015 a 2020
- Chevrolet Beat sedã / notchback (NB) 2015 a 2020
- Beat 1.2L com câmbio manual, VIN 9
- Beat com motores e transmissões de código LFM, LL0 e M4M
- Beat com vidros elétricos, reguladores e interruptores de porta
- Beat com iluminação externa, lanternas de ré e luz de placa
Destaques deste material
- Cobre Beat hatch e sedã de 2015 a 2020, faixa maior do que um único ano-modelo.
- Códigos GM de motor e transmissão LFM, LL0 e M4M citados nos esquemas de controle do motor.

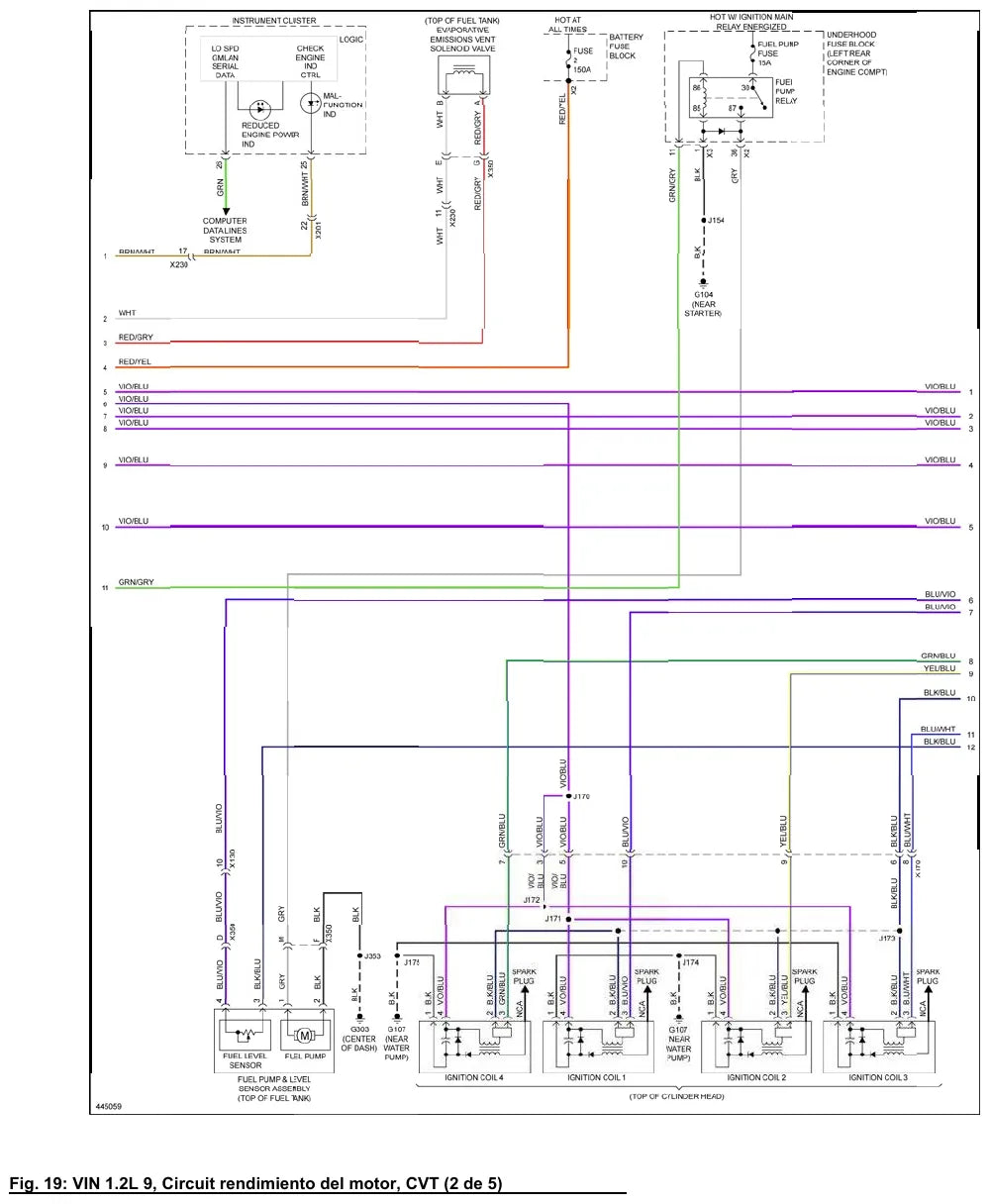

- Circuitos de desempenho do motor para VIN 9 (1.2L) com câmbio manual divididos em quatro partes.
- Caixa de fusíveis do capô com F1UB de 250 A, F3UB de 80 A e F4UB de 80 A, e o circuito 2740 RD/WH como tensão positiva de bateria.

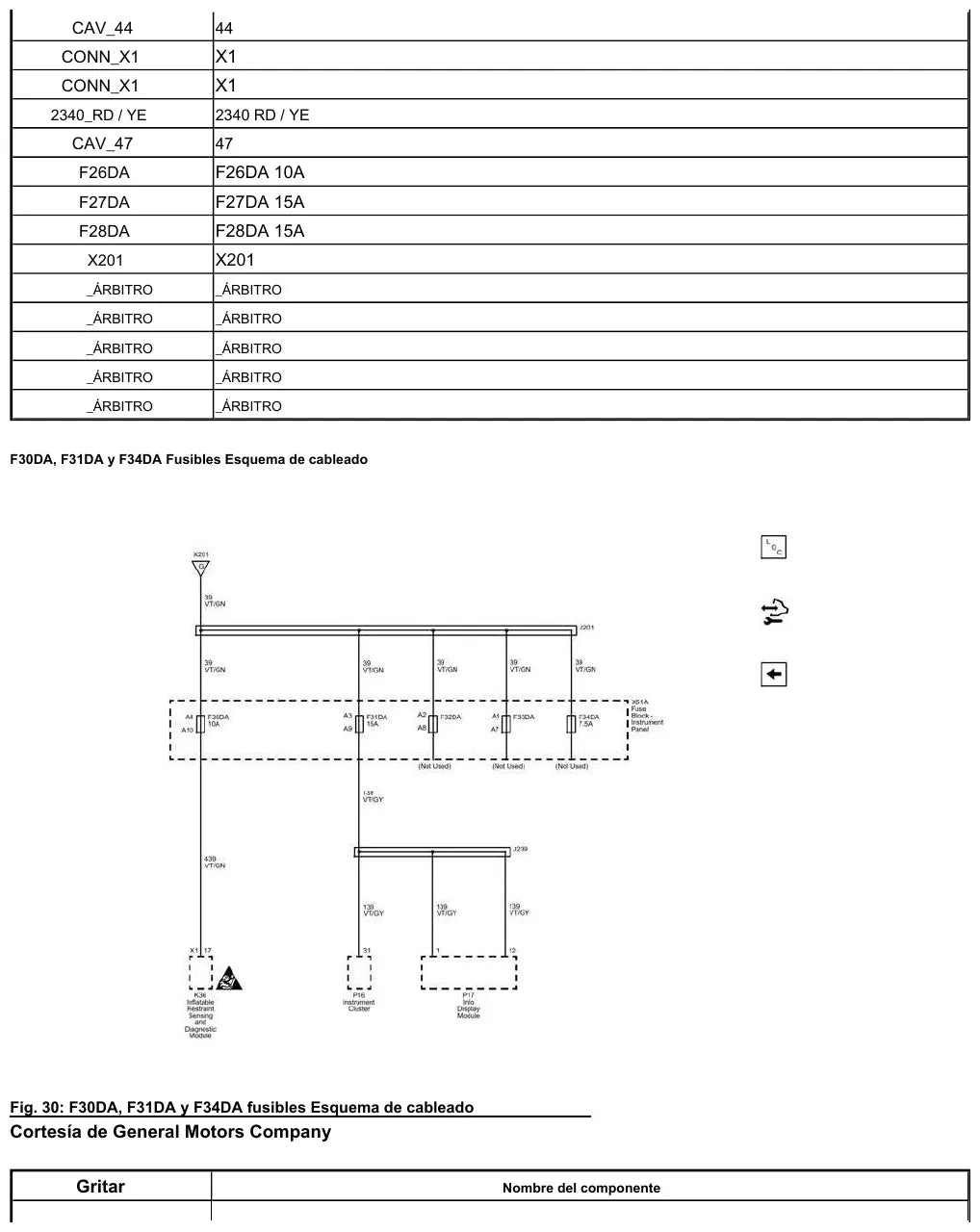

- Caixa de fusíveis DA mapeada em 28 posições, de F1DA a F28DA, com valores de 2 A a 30 A.
- Seções de referência de 5 V, barramento de referência baixa, dados seriais, luz MIL e aterramento, que são a base do diagnóstico de injeção.
- Traz ainda procedimentos de carroceria: substituição do vidro traseiro colado, canais e reguladores de vidro das portas.
Circuitos e sistemas cobertos
- Controles do motor (LFM, LL0 e M4M)

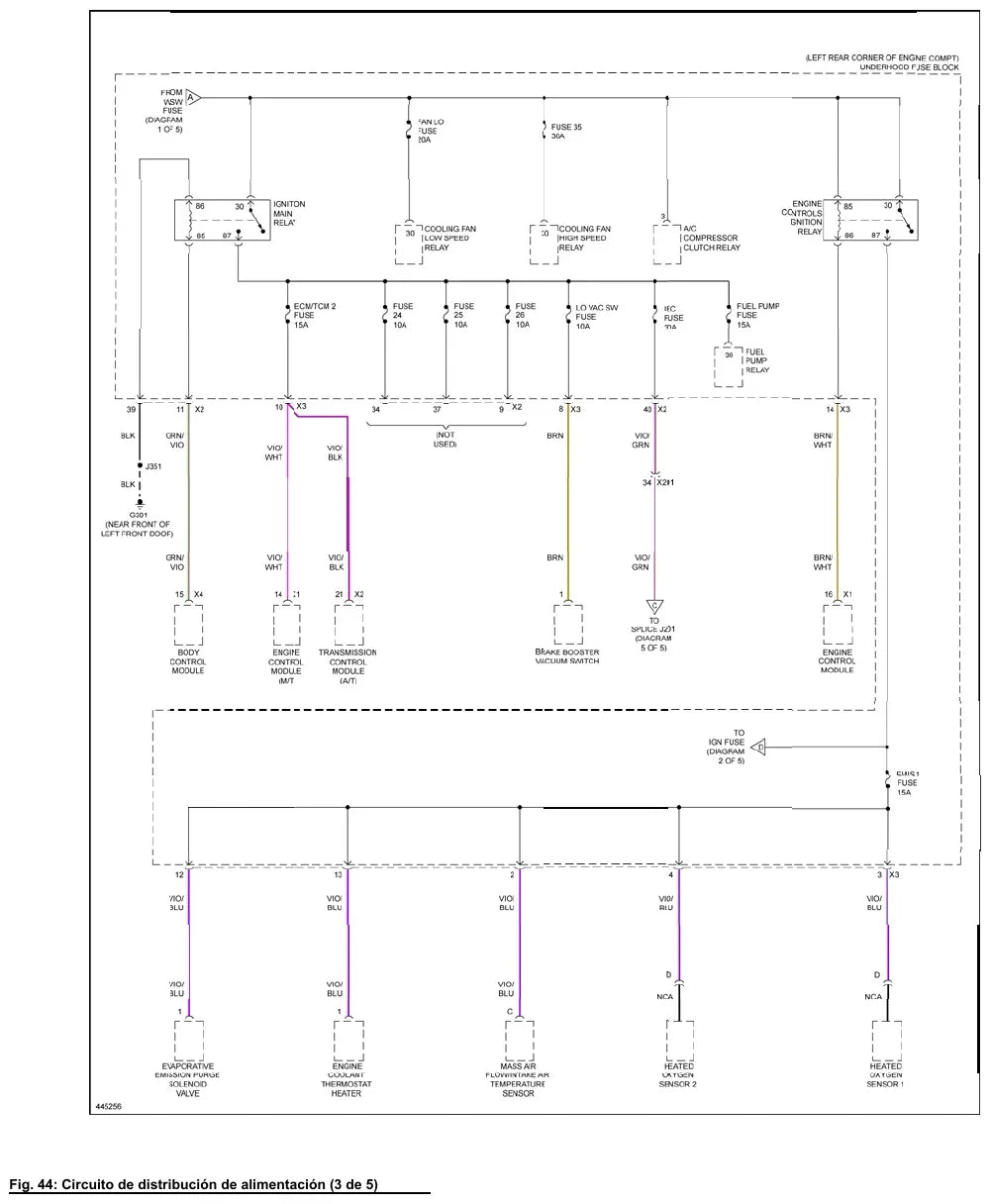

- Distribuição de energia e barramento B+
- Aterramento, dados seriais e luz MIL
- Referência de 5 V e barramento de referência baixa
- Sensores de pressão e temperatura do motor
- Sensores de oxigênio
- Controle eletrônico do acelerador
- Controles de ignição (comando e virabrequim)
- Controles de combustível, bomba e injetores
- Controle de emissões
- Arrefecimento do motor

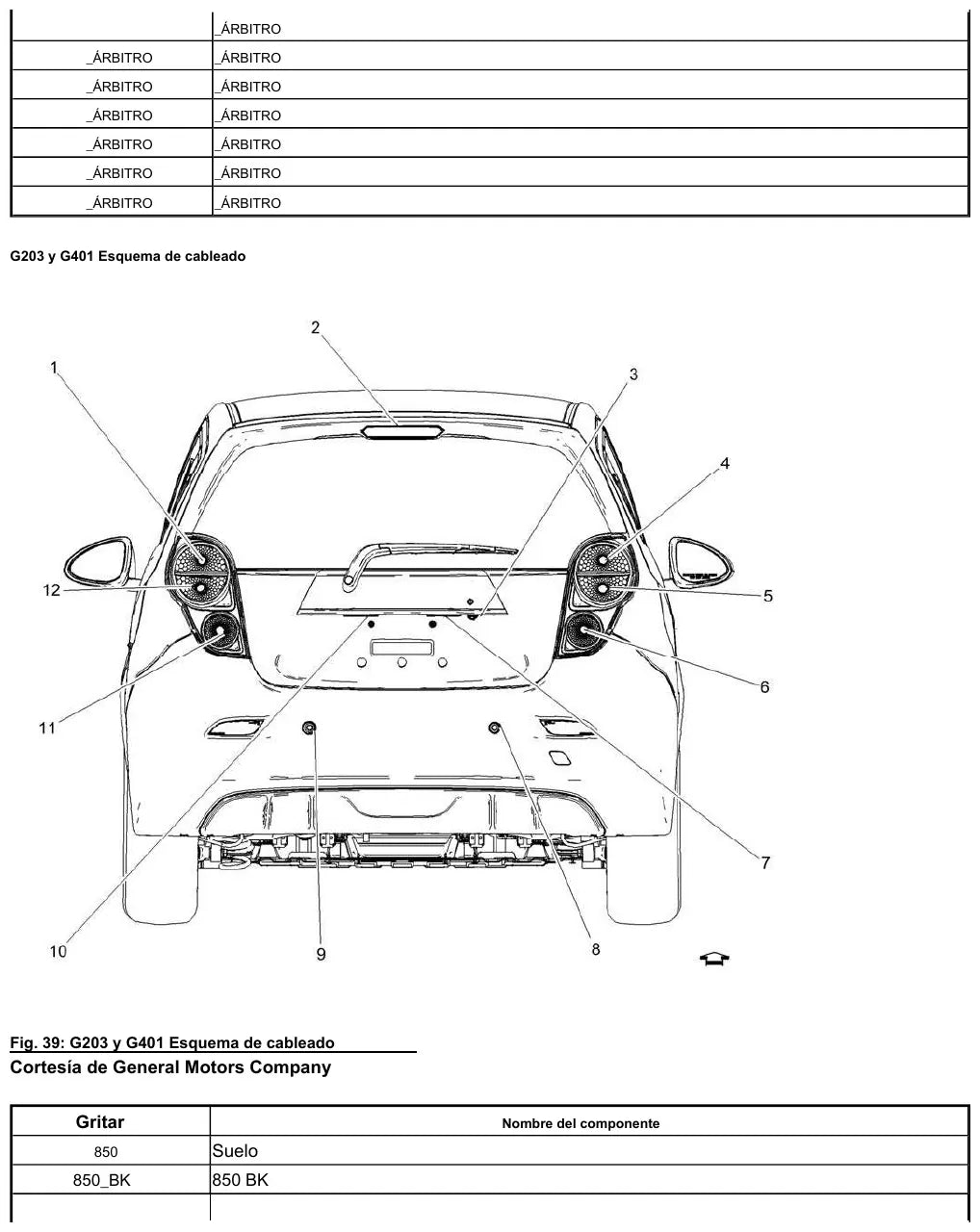

- Iluminação externa, lanternas de ré e de placa
- Iluminação interna e luzes de teto
- Vidros elétricos, interruptores e reguladores
- Acessórios e equipamentos
- Caixas de fusíveis e relés
Por que vale a pena
- 263 páginas cobrindo seis anos-modelo e as duas carrocerias, hatch e sedã.
- Cor e número de cada circuito para achar o fio certo sem abrir o chicote.
- Duas caixas de fusíveis mapeadas posição por posição, do capô e a DA com 28 posições.
- Arquivo PDF que fica no seu celular e abre na hora, mesmo sem sinal na oficina.
Para quem é
- Eletricista automotivo que atende Chevrolet Beat e derivados do mesmo projeto.
- Oficina que faz diagnóstico de injeção, emissões e arrefecimento no 1.2L.
- Funileiro e vidraceiro automotivo que precisa dos procedimentos de vidro e regulador.
- Proprietário que quer localizar o fusível certo antes de levar o carro na oficina.
Perguntas frequentes
Serve no meu Beat 2018?
Serve. O material cobre o Chevrolet Beat hatch (HB) e sedã (NB) de 2015 a 2020 com motor 1.2L, incluindo o ano 2018, com os códigos de motor e transmissão LFM, LL0 e M4M.
Em que idioma está?
Está em espanhol, com tradução automática de alguns termos técnicos. Os desenhos, os símbolos, as cores de fio e os números de circuito são universais e você usa sem dificuldade.
Traz as caixas de fusíveis?
Traz. A caixa do capô aparece com F1UB de 250 A, F3UB de 80 A e F4UB de 80 A, e a caixa DA vem mapeada em 28 posições, de F1DA a F28DA, com valores de 2 A a 30 A.
Como recebo o arquivo?
O link do PDF chega por e-mail assim que o pagamento é aprovado. Você baixa na hora e o arquivo fica seu para sempre, sem mensalidade e sem prazo de validade.
