Manual de Serviço Caixa de Câmbio ZF 16 S 130 GP

Especificações

O Manual de Serviço ZF 16 S 130 / 16 S 130 GP é o documento técnico em PDF, com 71 páginas em português, que traz os procedimentos de desmontagem e montagem, os valores de torque e as folgas de ajuste do conjunto.

Destaques deste material

• Porca principal apertada com 500 N.m, com silicone spray na rosca após o esfriamento
• Parafusos da carcaça e da bomba de óleo com 49 N.m; tampa-mancal e válvula 2/3 vias com 25 N.m
• Porcas do grupo planetário com 180 N.m e parafusos da bolacha com 60 N.m, travados com arame
• Folga entre a face do alojamento entre 0,07 e 0,10 mm; anéis de 3,75 a 4,0 mm em degraus de 0,05 mm
• Folga recomendada de 1,2 a 1,5 mm no anel-trava e interferência de 0,01 a 0,02 mm na montagem

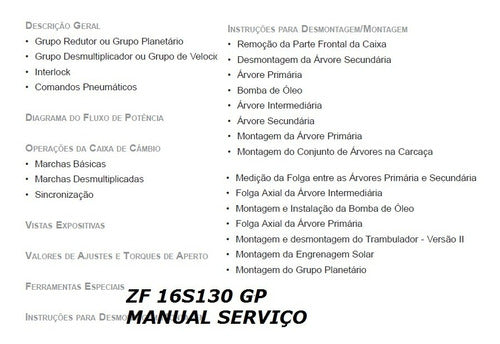

O que este manual cobre

• Introdução
• Construção e Funcionamento
• Descrição Geral
• Grupo Redutor ou Grupo Planetário
• Grupo Desmultiplicador ou Grupo de Velocidade
• Interlock
• Comandos Pneumáticos
• Diagrama do Fluxo de Potência
• Operações da Caixa de Câmbio: marchas básicas, desmultiplicadas e sincronização

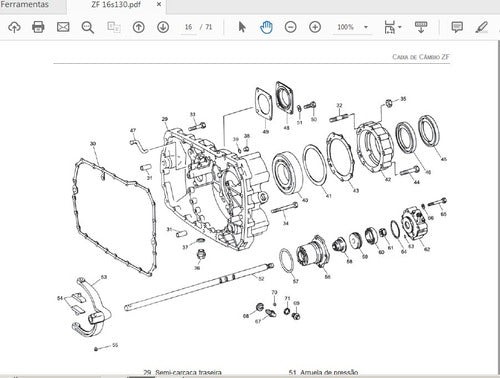

• Vistas Expositivas
• Valores de Ajustes e Torques de Aperto
• Ferramentas Especiais
• Instruções para Desmontagem e Montagem
• Medição da Folga entre as Árvores Primária e Secundária
• Montagem do Grupo Planetário

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e especificações de ajuste conferidos no documento original

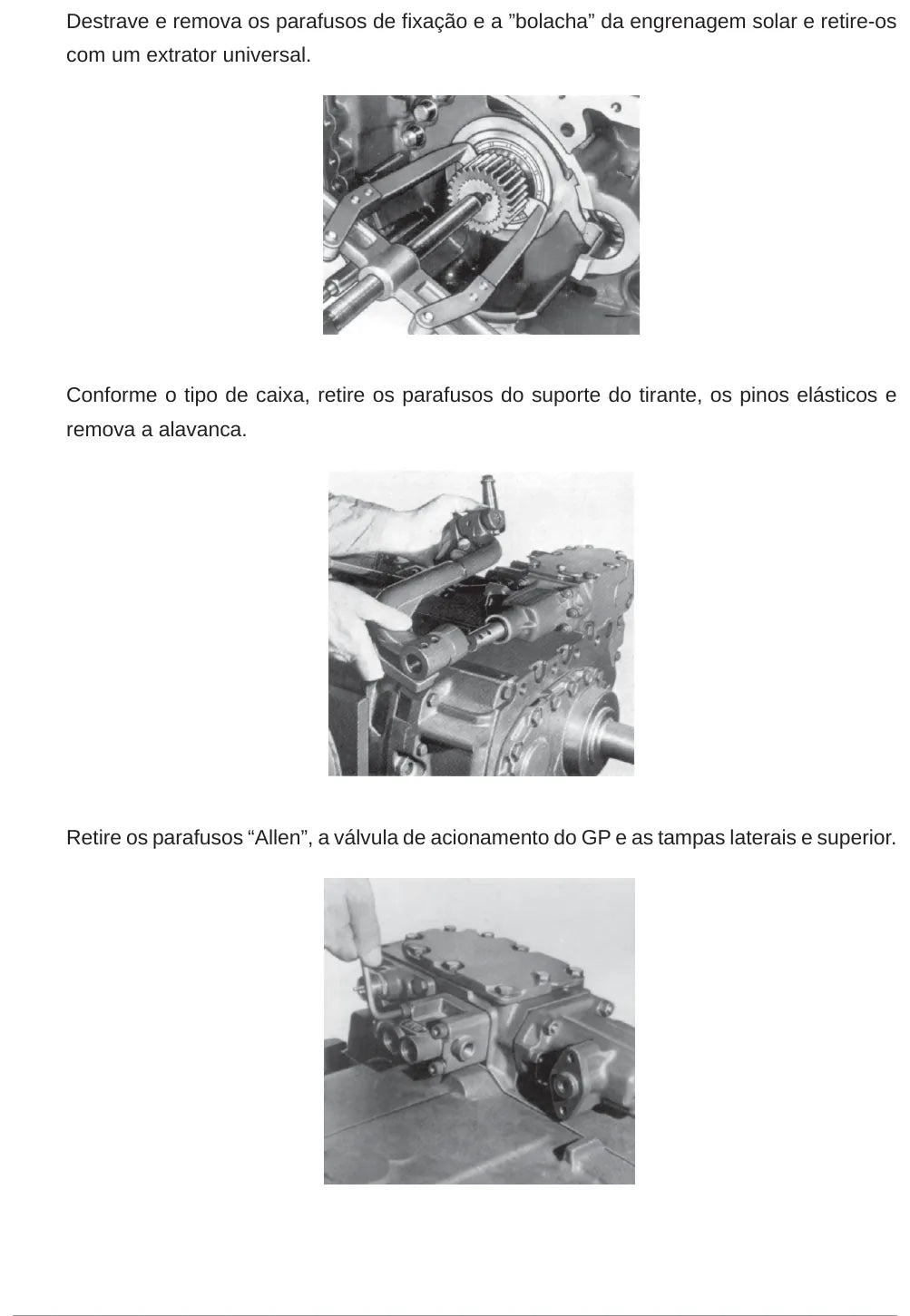

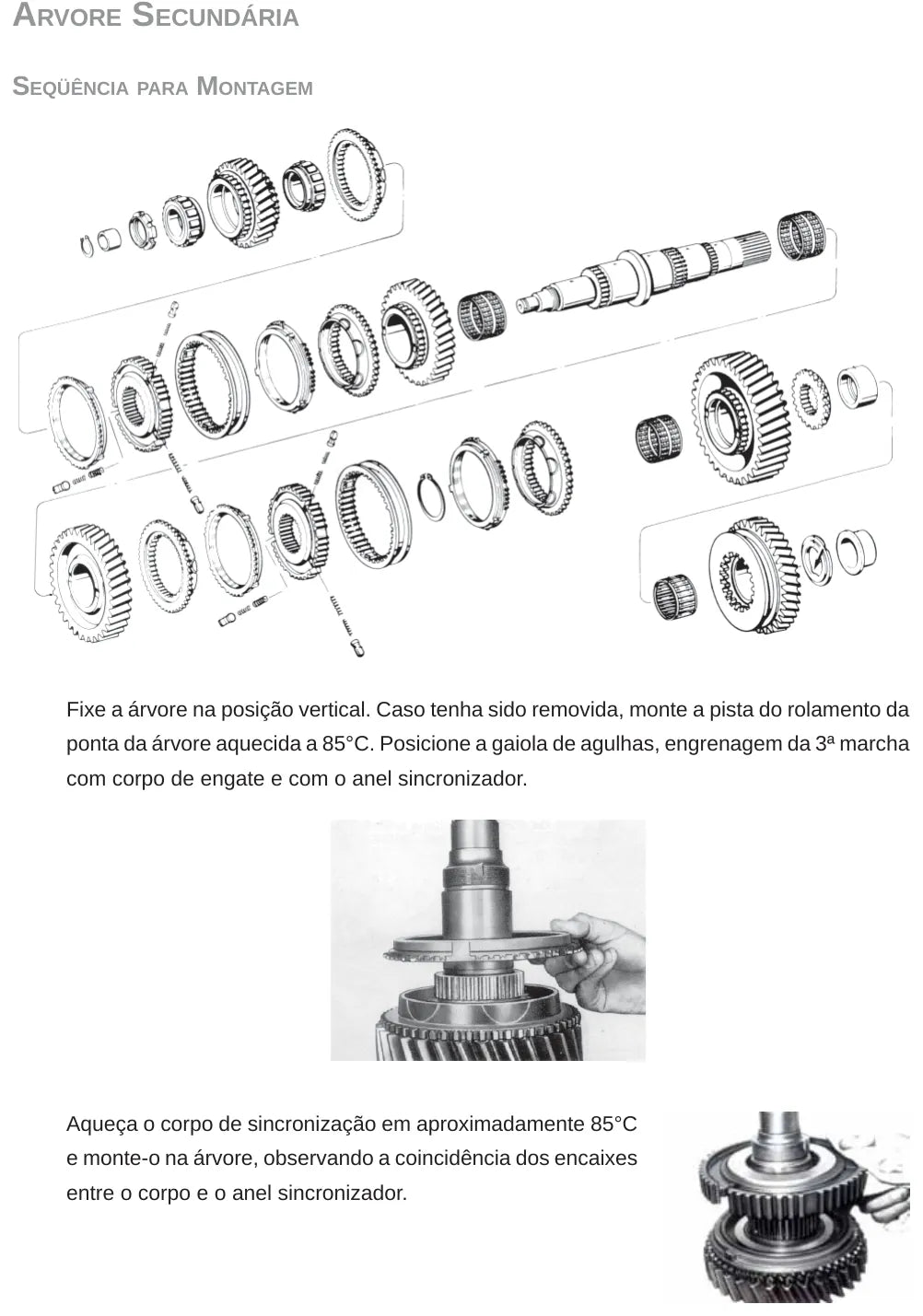

• Desmontagem e montagem ilustradas, componente por componente
• 71 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício com reentrega gratuita e entrega imediata

Para quem é

Indicado para retíficas de câmbio, oficinas de transmissão automática, mecânicos autônomos e eletricistas automotivos que precisam de especificação verificada antes de fechar o conjunto.

Perguntas frequentes

Em que idioma está o manual?
Em português. São 71 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e folgas para executar o reparo. Para pedir peça por código, o documento indicado é o Catálogo de Peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
