Descrição
Manual de Serviço ZF 9S-1110 TO / 9S-1110 TD / 9S-1310 — documentação técnica completa do câmbio em PDF pesquisável. São 230 páginas em português com procedimentos verificados e diagramas detalhados.

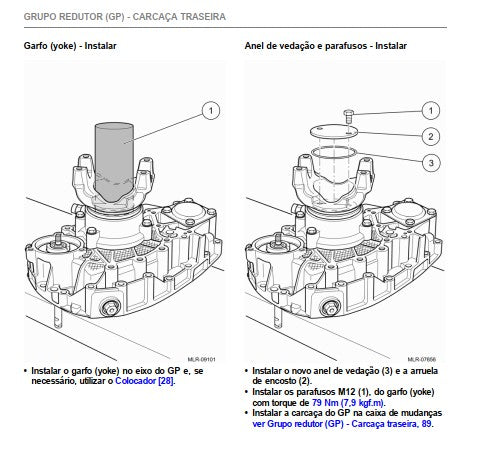

Referência oficial: C8(1)br — 1ª Edição. O manual cobre as três configurações da linha ZF 9 velocidades: 9S-1110 TO, 9S-1110 TD e 9S-1310, com desmontagem, inspeção e montagem de todos os subconjuntos internos. Inclui vistas explodidas de engrenagens, sincronizadores, grupo redutor e eixos, fotos passo a passo com componentes numerados e indicação de ferramentas especiais como BR-869 e Colocador [28]. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: ZF
- Modelos: 9S-1110 TO, 9S-1110 TD, 9S-1310
- Tipo: Câmbio / Caixa de Câmbio
- Referência: C8(1)br — 1ª Edição
- Páginas: 230
- Tamanho: 19,3 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Introdução e dados técnicos: Notas de segurança, plaqueta de identificação/especificações técnicas e dados técnicos.
Caixa de mudanças: Transportar, fixar no suporte e no cavalete.
Agregados da caixa de mudanças: Placa de ligação e bomba de óleo — Remover e instalar, Desmontar e montar; carcaça da embreagem — Remover e instalar, Desmontar e montar, Ajustar a folga dos eixos; parafusos de fixação dos garfos de mudança — Remover e instalar.
Conjunto dos eixos, barras e garfos de engate: Conjunto dos eixos e garfos de engate — Remover e instalar.
Carcaça principal: Desmontar e montar.
Grupo redutor (GP) — Carcaça traseira: Tampa do GP, pistão e retentor — Remover e instalar; grupo redutor — Remover e instalar; engrenagens do conjunto planetário e sincronizador — Desmontar e montar.
Eixo de acionamento: Desmontar, examinar, inspecionar e montar; rolamento e eixo de acionamento — Examinar e inspecionar.

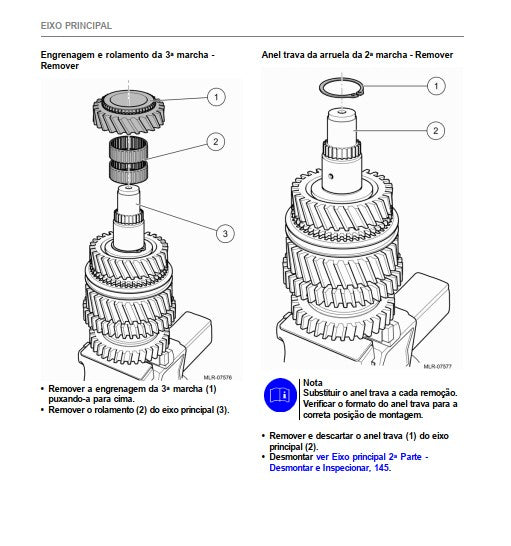

Eixo principal: 1ª Parte — Desmontar e inspecionar; 2ª Parte — Desmontar e inspecionar; 1ª Parte — Montar; 2ª Parte — Montar.
Eixo intermediário: Engrenagens do eixo intermediário — Remover, examinar, inspecionar e instalar; rolamentos cônicos do eixo intermediário — Remover, examinar/inspecionar e instalar.
Bujão: Bujão de abastecimento e drenagem da caixa — Remover e instalar.
Torre de mudança: Remover e instalar; desmontar e montar.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque dos parafusos da carcaça do GP: 50 Nm (5 kgf.m)
- Torque dos parafusos do garfo do GP: 250 Nm (25 kgf.m) com Loctite 241
- Torque dos parafusos M12 do garfo (yoke): 79 Nm (7,9 kgf.m)
- Torque do bujão de drenagem: 60 Nm (6,0 kgf.m)
- Torque do bujão de abastecimento: 120 Nm (12,0 kgf.m)
- Especificação de óleo: API GL-4 SAE 80W (mineral)
Para Quem é Este Manual
Ideal para mecânicos de câmbio e transmissões, oficinas de veículos pesados, transportadoras e concessionárias que precisam de documentação oficial ZF para reparos precisos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual especifica o tipo de óleo para a caixa de câmbio?
Sim, indica Óleo API GL-4 SAE 80W (mineral). O nível correto é quando a caixa estiver cheia até a borda inferior do bocal de abastecimento.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
