Descrição
Manual de Serviço Câmbio Automático ZF 5HP19 — arquivo PDF com 190 páginas em Português, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

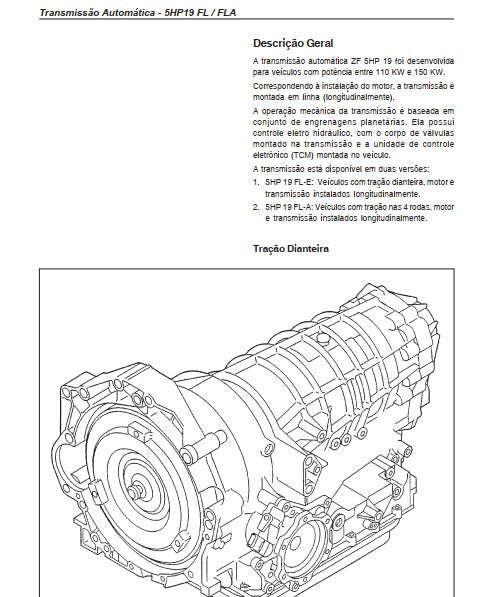

O documento cobre as duas variantes do câmbio: 5HP19 FL (tração dianteira) e 5HP19 FLA (tração nas 4 rodas), aplicável a veículos com potência entre 110 kW e 150 kW. Inclui diagrama do circuito hidráulico completo, diagramas detalhados do corpo de válvulas, pinagem do módulo TCM e procedimentos fotográficos de medição com comparador para ajuste de embreagens. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: ZF
- Modelo: 5HP19
- Tipo: Câmbio Automático para Veículos de Passageiros
- Variantes: 5HP19 FL (tração dianteira) e 5HP19 FLA (tração 4×4)
- Aplicação: Veículos com potência entre 110 kW e 150 kW
- Páginas: 190
- Tamanho: 14,8 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Descrição e Teoria de Funcionamento: Descrição geral, descrição dos componentes individuais, conversor de torque hidrodinâmico, embreagem do conversor de torque, fluxo de força mecânico e hidráulico, bomba de fluido, elementos de mudança, controle de sobreposição de marchas, posições da alavanca seletora, mecanismo de travamento da alavanca seletora, descrição individual das marchas, diferencial torsen de eixos paralelos.
Controle Eletrônico e Hidráulico: Unidade de controle hidráulico, descrição das válvulas, breve descrição dos solenóides (válvulas eletrônicas), diagrama do circuito hidráulico, controle eletrônico da transmissão (TCM), pinagem do módulo TCM na transmissão 5HP 19, periféricos da transmissão 5HP 19 FL, diagramas do corpo de válvulas.
Dados Técnicos e Ajustes: Transmissão 5HP 19 FL / FLA – Dados técnicos, diagrama do fluxo de força, especificações, procedimento de ajuste, folgas, pré-carga do diferencial, engrenagens do diferencial, folga do eixo de saída, ajuste dos rolamentos e engrenagens de saída, folga do conjunto de entrada, torques de aperto, teste da transmissão, diagrama hidráulico.
Remoção: Remoção do conversor, remoção das engrenagens de saída, remoção do corpo de válvulas, remoção do interruptor de posição da alavanca, remoção da flange do eixo, remoção do diferencial, remoção da trava de estacionamento, remoção da bomba de fluido, remoção do eixo de entrada, remoção do conjunto dianteiro, remoção do eixo do pinhão.
Desmontagem: Carcaça da transmissão, capa dos rolamentos, carcaça do eixo intermediário, tampa do diferencial, eixo do pinhão, engrenagem intermediária, engrenagem helicoidal, engrenagem do pinhão, diferencial (inspeção visual), eixo da flange, conjunto dianteiro, engrenagens planetárias, embreagem F, eixo de entrada, embreagem E, embreagem A, carcaça de distribuição de fluido e freio C, freio C, bomba.
Instalação e Montagem: Descrição geral dos ajustes, instalação do eixo do pinhão e do diferencial, montagem do diferencial, carcaça do eixo dianteiro e engrenagens, instalação do diferencial na carcaça da transmissão, instalação do vedador do pinhão e trava de estacionamento, instalação dos mecanismos de mudança e trava de estacionamento, instalação da engrenagem planetária, embreagem F, freios D e G com roda livre da 1ª marcha, conjunto dianteiro, conjuntos planetários I e II, instalação do eixo de entrada e embreagem, embreagem A, embreagem B, instalação da bomba de fluido e freio C, bomba de fluido, freio C, montagem e instalação do eixo da flange, instalação do corpo de válvulas, filtro e cárter de fluido, instalação do interruptor de posição da alavanca e o conversor, instalação do conversor.
Destaques Técnicos

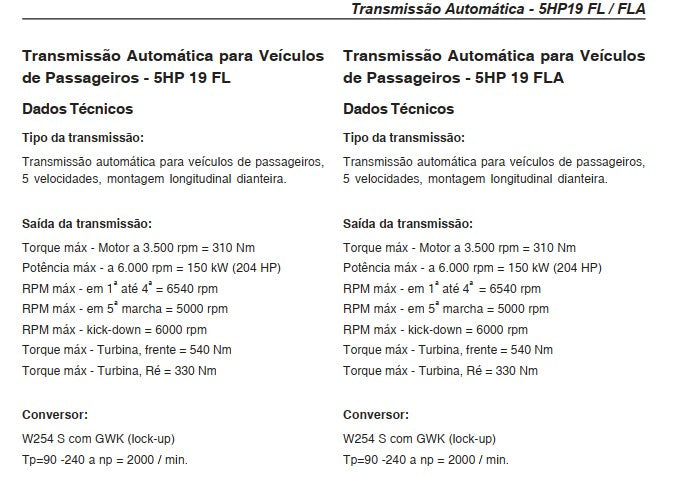

Exemplos de especificações presentes neste manual:
- Torque máximo do motor (a 3.500 rpm): 310 Nm
- Potência máxima: 150 kW (204 HP) a 6.000 rpm
- RPM máximo (1ª a 4ª marcha): 6.540 rpm | 5ª marcha: 5.000 rpm | kick-down: 6.000 rpm
- Torque máximo da turbina — frente: 540 Nm | ré: 330 Nm
- Conversor: W254 S com GWK (lock-up), Tp=90–240 a np = 2.000 rpm

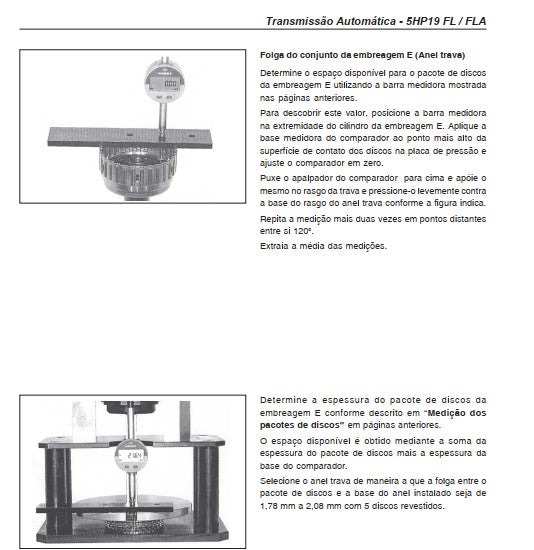

- Folga do conjunto da embreagem E (5 discos revestidos): 1,78 mm a 2,08 mm

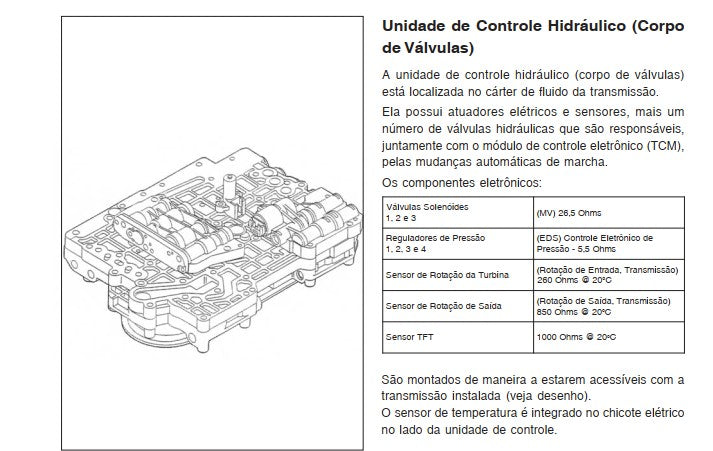

- Resistência das válvulas solenóides (MV): 26,5 Ohms | Reguladores de pressão EDS: 5,5 Ohms
- Sensor de rotação da turbina: 260 Ohms @ 20°C | Sensor de rotação de saída: 850 Ohms @ 20°C
Para Quem é Este Manual
Indicado para mecânicos automotivos, oficinas especializadas em transmissões automáticas ZF, eletricistas automotivos e proprietários que realizam manutenção própria e precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Para que serve este manual?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta no câmbio.
O manual cobre as versões FL e FLA?
Sim, o documento abrange as duas variantes: 5HP19 FL (tração dianteira) e 5HP19 FLA (tração nas 4 rodas), com dados técnicos específicos e procedimentos completos de reparação para cada versão.
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço ZF disponíveis em nosso catálogo.
