Esquema Elétrico Ford Ranger 3.0 Diesel Electronic 2005-2009 — documento técnico em PDF com 122 páginas em português. Aplicação: Ranger 3.0 Diesel Electronic — edição 03/2005. Este material existe para encurtar o tempo entre "chegou com defeito" e "achei o problema". São os circuitos desenhados, do positivo da bateria até o último ponto de massa.
Aplicação exata
A aplicação declarada no próprio documento é: DIAGRAMAS ELÉTRICOS - RANGER 3.0 l DIESEL ELECTRONIC. Rodapé de todas as páginas: "Ranger 3.0 l Diesel Electronic", data "03/2005". Inclui Sistema de Tração 4WD, ar-condicionado, air bag e sistema anti-furto ativo e passivo (PATS).
Pontos fortes deste documento
- Publicado pela Ford Motor Company Brasil Ltda. - página de copyright proíbe reprodução total ou parcial da publicação e das ilustrações.
- Usa a numeração Ford por grupo/seção (ex.: 100-00-00, 303-14-00, 419-01B-00, 700-04-00) em vez do sistema de "células" das edições mais antigas.
- A seção 700-04-00 "Distribuição do Aterramento" traz um diagrama por ponto de terra (Terra G100, G203 etc.) mostrando todos os módulos ligados a cada massa.

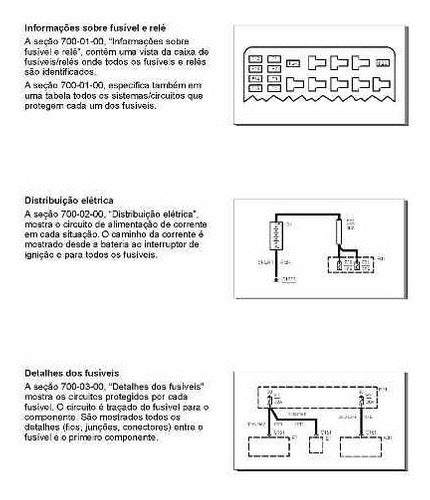

- A seção 700-01-00 traz o mapa da Central elétrica da bateria (BJB) em forma de matriz numerada de fusíveis cruzada com os circuitos.
- Página "Visão Geral dos Sistemas" (100-00-01) mostra a silhueta da picape com a posição de cada sistema e o código da seção correspondente.
- Publicação identificada pela referência 100-00-00 Conteúdo — é o documento de origem, não uma compilação de internet.
- Formato PDF pesquisável: dá para buscar por palavra direto no leitor de PDF.
O que vem dentro do arquivo
Seções tiradas do índice do próprio arquivo:

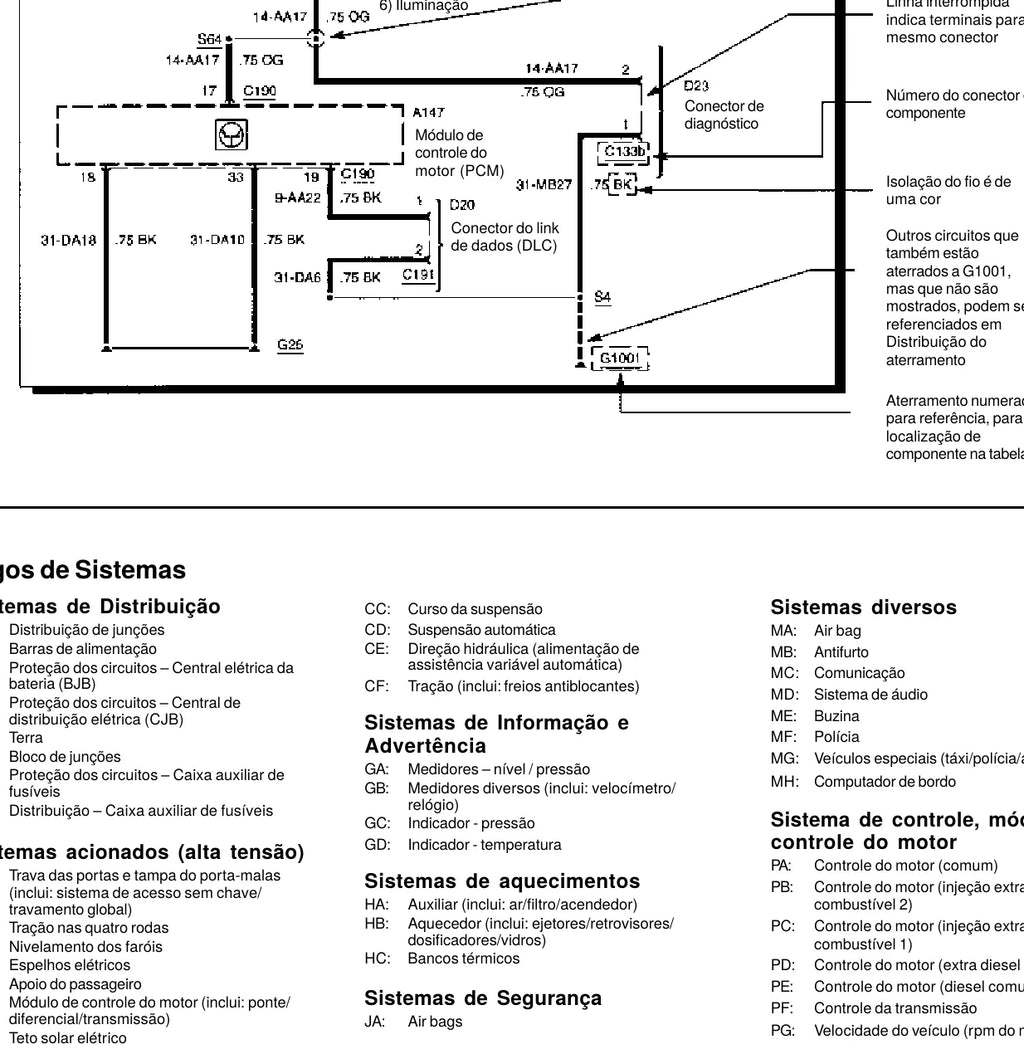

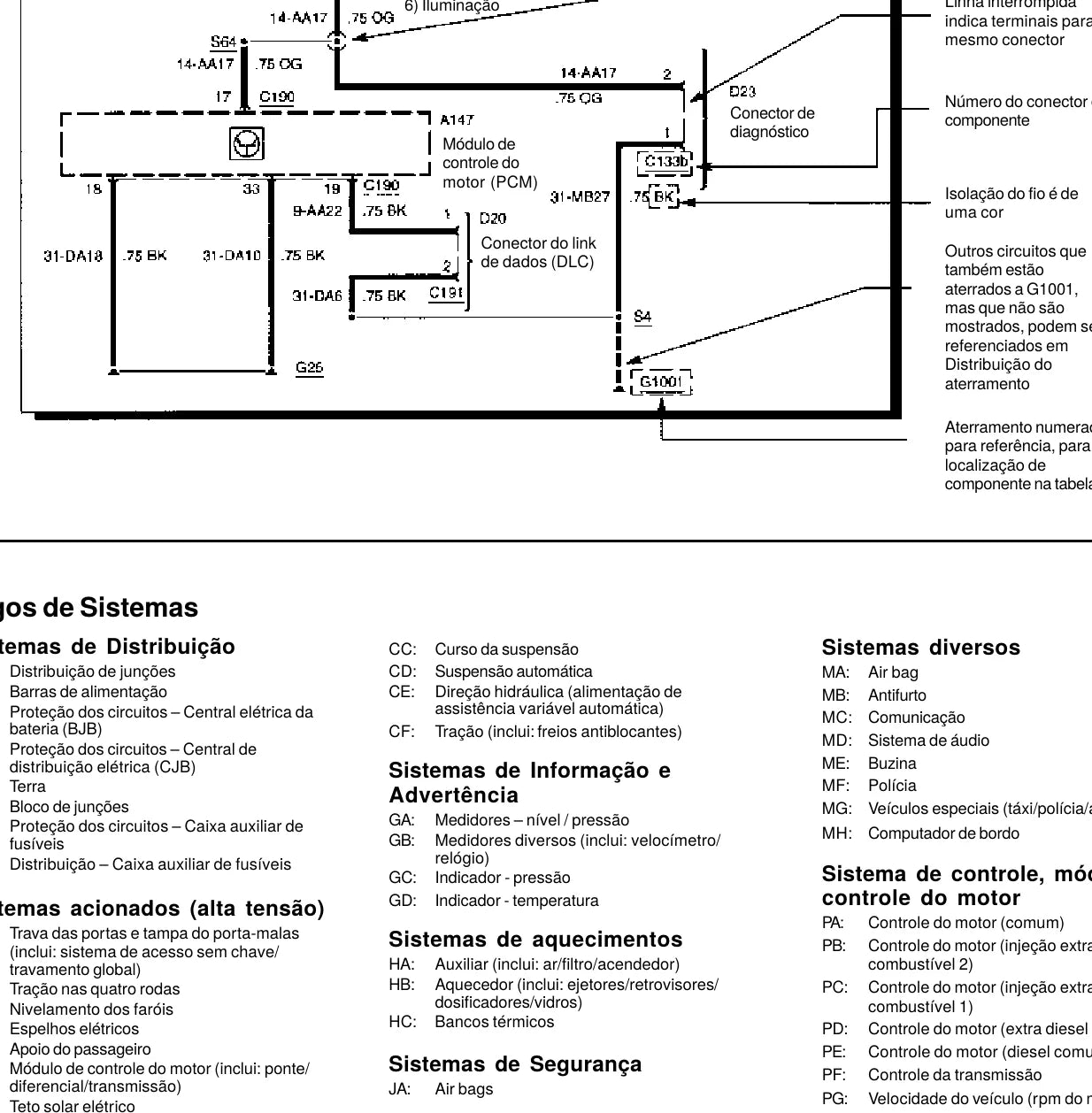

- Grupo 1 – Informações Gerais: Visão geral dos sistemas / Índice / Introdução / Símbolos / Chicotes elétricos - Visão geral
- Grupo 2 – Chassi: ABS (206-09A-00)
- Grupo 3 – Trem de Força: Sistema de alimentação de combustível - 3.0 l Diesel Electronic (303-04-00)
- Sistema de partida (303-06-00)

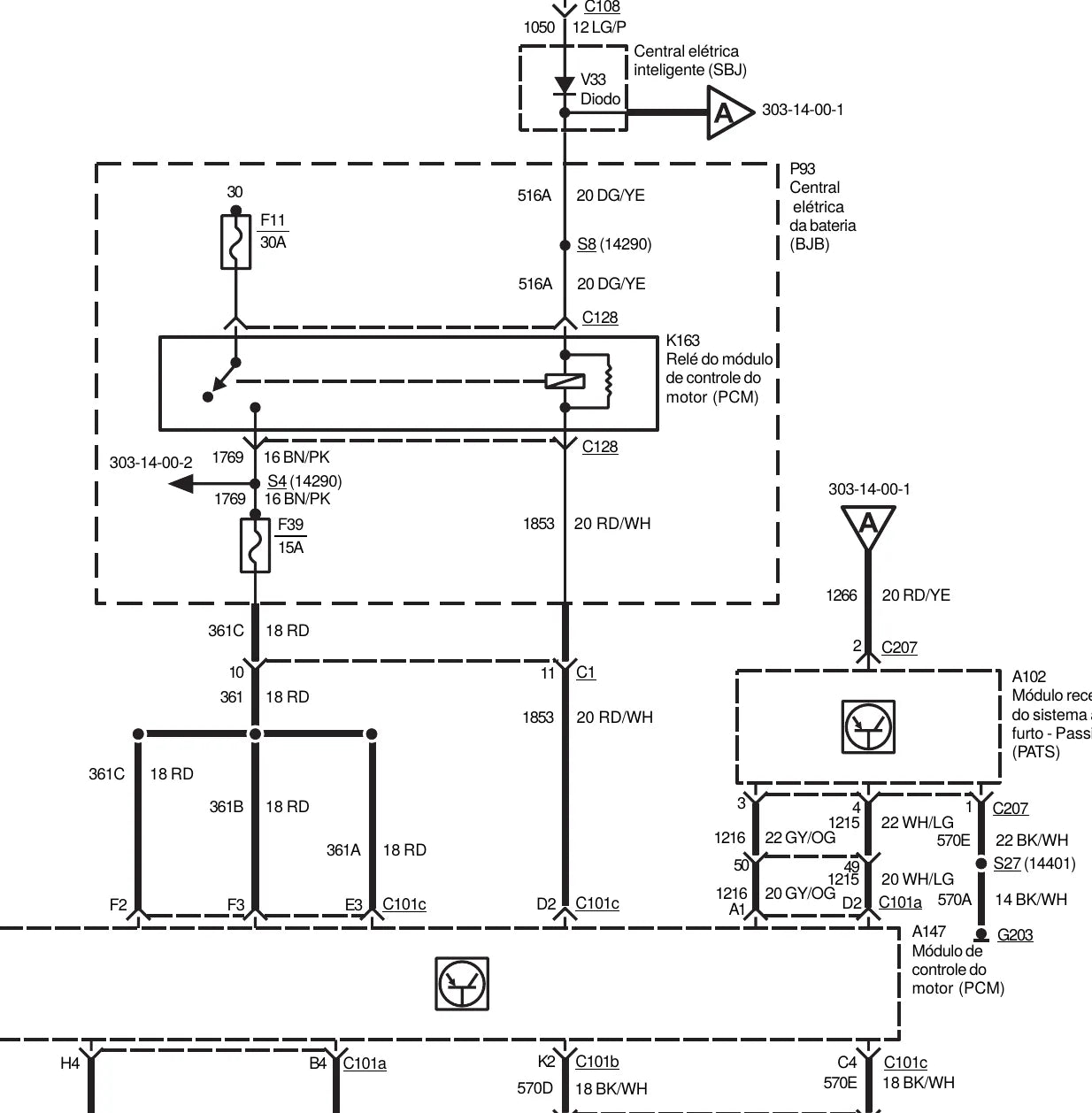

- Motor - Controles eletrônicos - 3.0 l Diesel Electronic (303-14-00)
- Sistema de Tração 4WD (308-07-00)
- Grupo 4 – Sistema Elétrico: Climatização - Ar-condicionado (412-03A-00)
- Iluminação do grupo e painel de instrumentos (413-00-00)
- Grupo de instrumentos (ICL) (413-01-00)
- Buzina (413-06-00)
- Alternador e regulador de tensão (414-02-00)
- Sistema de áudio - Unidade de áudio (415-01-00) e Alto-falante (415-03-00)

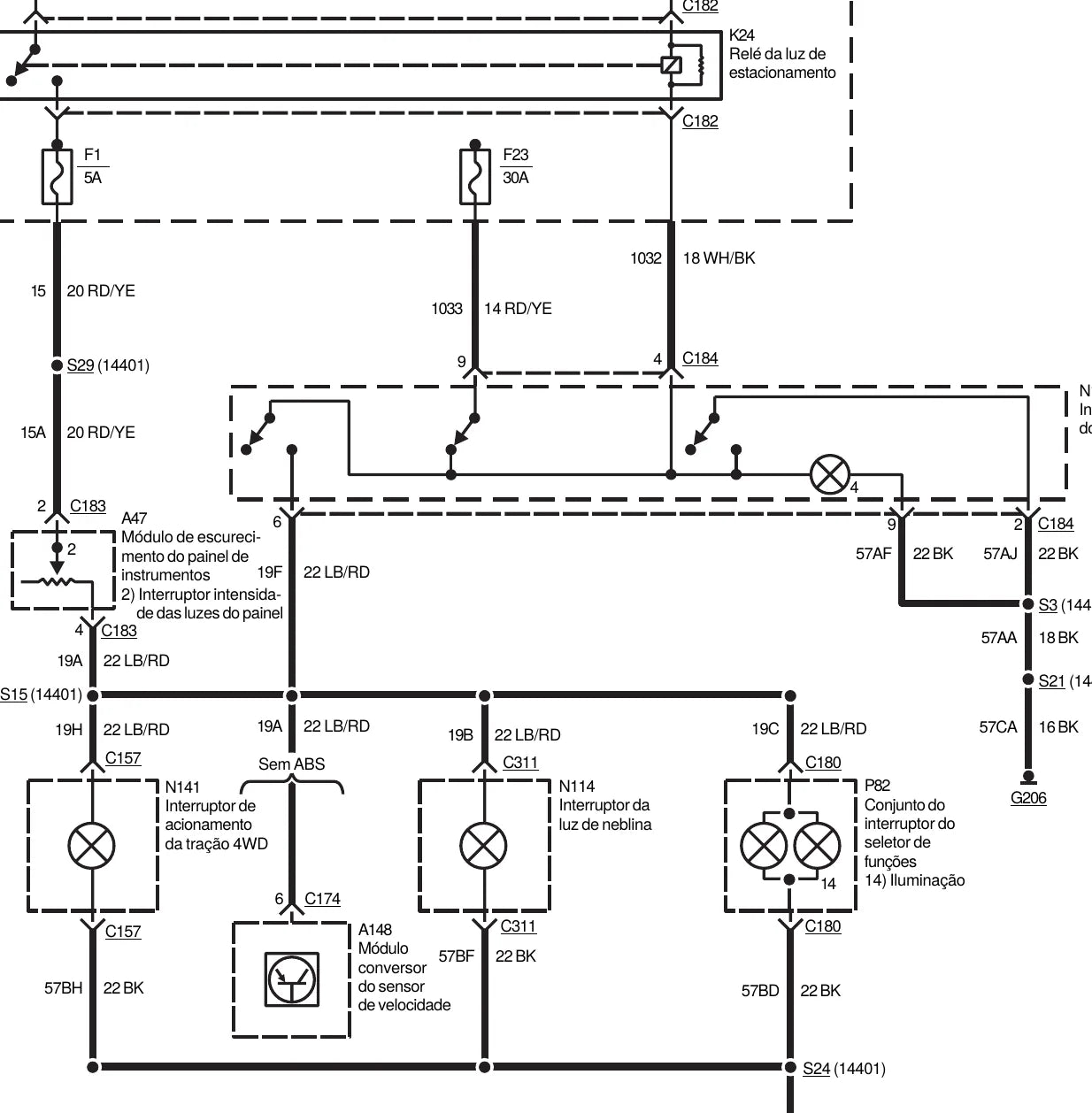

- Sistema de iluminação - Iluminação externa: Farol, luz de posição e placa de licença, luz de freio, indicadora direcional, neblina, marcha à ré (417-01-00)
- Iluminação interna (417-02-00)
- Distribuição elétrica - Rede de comunicações do módulo - Conector de transferência de dados (DLC) (418-00-00)
São 23 seções no total dentro do arquivo.
Por que vale a pena
- Cor, bitola e numeração de pino conferem com o chicote real do veículo.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Os pontos de massa estão localizados — onde mora boa parte dos defeitos intermitentes.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Você imprime só a folha do circuito em que vai trabalhar.
Para quem é
- Auto elétrica e eletricista automotivo
- Instalador de acessório, som e rastreador
- Mecânico autônomo
- Proprietário que faz a própria manutenção
- Restaurador de carro antigo
Perguntas frequentes
E se eu não achar o que preciso dentro do arquivo?
Chame no WhatsApp. A gente indica em qual seção e em qual página aquele assunto está.
Serve para o meu ano?
A aplicação declarada no documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
