Esquema Elétrico Ford Nova Ranger 2.5 Duratec, 2.2 e 3.2 Diesel (2012+) em PDF — 461 Páginas

Especificações

Esquema Elétrico Ford Nova Ranger 2.5 Duratec, 2.2 e 3.2 Diesel (2012+) — documento técnico em PDF com 461 páginas em português. Aplicação: Nova Ranger 2.5 Duratec Flex, 2.2 e 3.2 Puma Diesel — 09/2012. Auto elétrica que trabalha sem esquema perde a maior parte do tempo procurando, não consertando. Aqui estão as folhas de circuito deste modelo, numeradas do jeito que a fábrica publica.

Aplicação exata

A aplicação declarada no próprio documento é: DIAGRAMAS ELÉTRICOS - NOVA RANGER (rodapé "Nova Ranger", data "09/2012"). Cobre "Veículos Flex" com motor 2.5L Duratec e "Veículos Diesel" com motores 2.2L I4 e 3.2L I5 Puma; variantes com e sem Módulo de Controle das Portas (DDM, PDM), Ar Condicionado Manual e Automático Digital, Sistema de Áudio com e sem….

Pontos fortes deste documento

• Cada sistema aparece duplicado em variante Flex e variante Diesel (12A/12B, 20A/20B, 23A/23B, 34A/34B), permitindo diagnosticar as duas linhas de motor no mesmo volume.
• Traz componentes exclusivos do diesel Puma como Sensor do Filtro de Partículas do Diesel (DPF UP e DPF DOWN), Válvula de Controle Volumétrico do Combustível (VCV) e Sensor de Pressão da Flauta de Combustível.

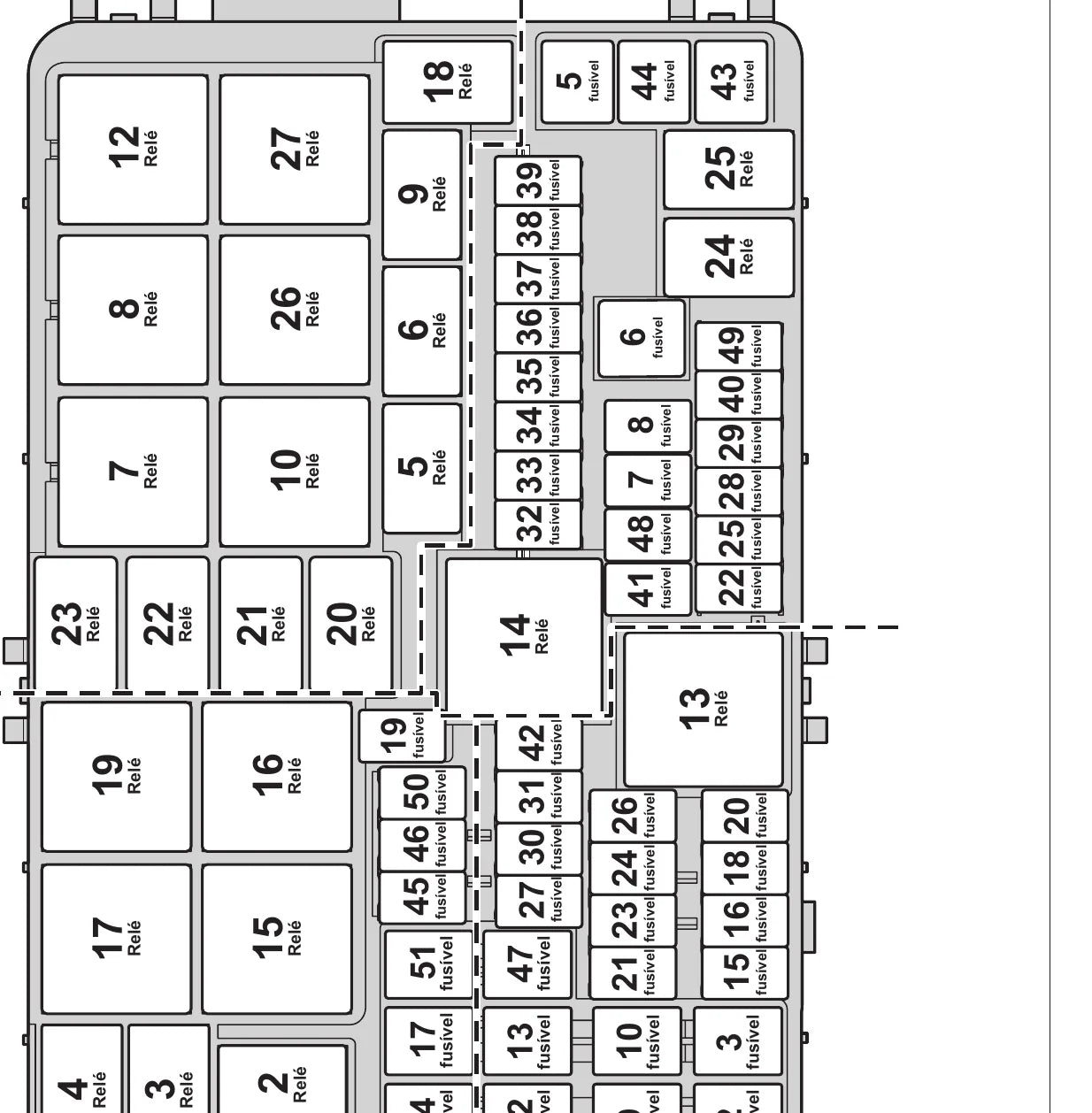

• Célula 150 mostra a vista física da Caixa de Derivação do Motor (EJB) com a posição numerada de cada fusível e relé.
• Célula 151 traz vistas de localização de componentes sobre o desenho do motor 2.5L Duratec Flex com grade de coordenadas A-F / 1-5 e legenda com o código de cada peça.
• Índice por Componentes lista os conectores em linha um a um (C100, C11A, C12, C13, C173, C195, C203, C21, C26, C33, C34, C36 2.2L I4, C36 3.2L I5, C4, C91, C92, C93, C94).
• Publicação identificada pela referência Aterramentos G215 — é o documento de origem, não uma compilação de internet.
• Formato PDF pesquisável: dá para buscar por palavra direto no leitor de PDF.

O que vem dentro do arquivo

Seções tiradas do índice do próprio arquivo:

1. Célula 1 - Índice por Células / Célula 2 - Índice por Componentes
2. Introdução (3) e Simbologia (4)
3. Aterramento (10)
4. Informações de Fusíveis e Relés (11)
5. Sistema de Carga Flex: 2.5L Duratec (12A) / Sistema de Carga Diesel: 2.2L I4 3.2L I5 Puma (12B)
6. Distribuição de Energia: Linha 30 / Interruptor de Ignição / Linha 15 / Linha 75 / Linha 50 / Detalhes dos Relés / Detalhes dos Fusíveis (13A a 13G)
7. Rede de Comunicação dos Módulos: DLC, Mid Speed CAN, High Speed CAN (Flex e Diesel), Multimídia, LIN, Módulo do Display LCD do Painel (14 a 19)
8. Sistema de Partida Flex: 2.5L Duratec (20A) / Sistema de Partida Diesel: 2.2L I4 3.2L I5 Puma (20B)
9. Controle Eletrônico do Motor Flex: 2.5L Duratec (23A) / Controle Eletrônico do Motor Diesel: 2.2L I4 3.2L I5 Puma (23B)
10. Sistema de Combustível (26)
11. Transmissão Automática (30) e Controle do Piloto Automático (31)
12. Sistema de Tração 4WD (Veículos Flex 34A / Veículos Diesel 34B)
13. ABS (42) e Programa Eletrônico de Estabilidade (43)
14. Buzina, Acendedor de Cigarros e Tomada 12V (44)
15. Air Bag (46)

São 25 seções no total dentro do arquivo.

O que você ganha com ele

• Evita o "vai testando": você segue o fio no desenho e vai direto no ponto certo.
• Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
• Os pontos de massa estão localizados — onde mora boa parte dos defeitos intermitentes.
• Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
• Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.

Quem mais usa este material

• Instalador de acessório, som e rastreador
• Restaurador de carro antigo
• Frota e manutenção própria
• Loja de peças que precisa conferir aplicação
• Oficina mecânica e retífica

Perguntas frequentes

O arquivo é entregue como?
O download é liberado logo após a confirmação do pagamento. Não vai nada pelo correio.

Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números.

Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.

Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha que precisa naquele serviço.

Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
