Esquema Elétrico Ford Ranger 1999-2004 (2.3, 3.0 e 4.0) em PDF — 365 Páginas — em Espanhol

Especificações

Esquema Elétrico Ford Ranger 1999-2004 (2.3, 3.0 e 4.0) — documento técnico em PDF com 365 páginas em espanhol. Aplicação: Ranger 2.3L, 3.0L e 4.0L — edição 09/2001, em espanhol. Este material existe para encurtar o tempo entre "chegou com defeito" e "achei o problema". São os circuitos desenhados, do positivo da bateria até o último ponto de massa.

Aplicação exata

A aplicação declarada no próprio documento é: Ranger '02 - Diagramas de cableado. Cobre os controles de motor 2.3L, 3.0L e 4.0L ("Controles del motor (2.3L)", "Controles del motor (3.0L)", "Controles del motor (4.0L)"), versoes "4x4 normal", "con equipo electrico" / "sin equipo motorizado", com e sem ABS (modulo 4WABS), com airbag do passageiro desativavel (PAD) e com….

O que se destaca neste arquivo

• Organizado por "células" numeradas (Cell 10 Masas, Cell 11 Fusibles y relés, Cell 13 Distribución de corriente, Cell 150 Uniones por enchufe, Cell 151/152 Ubicación de componentes) com paginação do tipo 13-1, 23-9, 150-13.
• Índice alfabético por componente com o código de identificação de cada peça (ex.: "Bobina de encendido, T1 - 2.3L", "Batería, O1", "Cuadro de instrumentos, A30", "Conector de enlace de datos (DLC), D20").

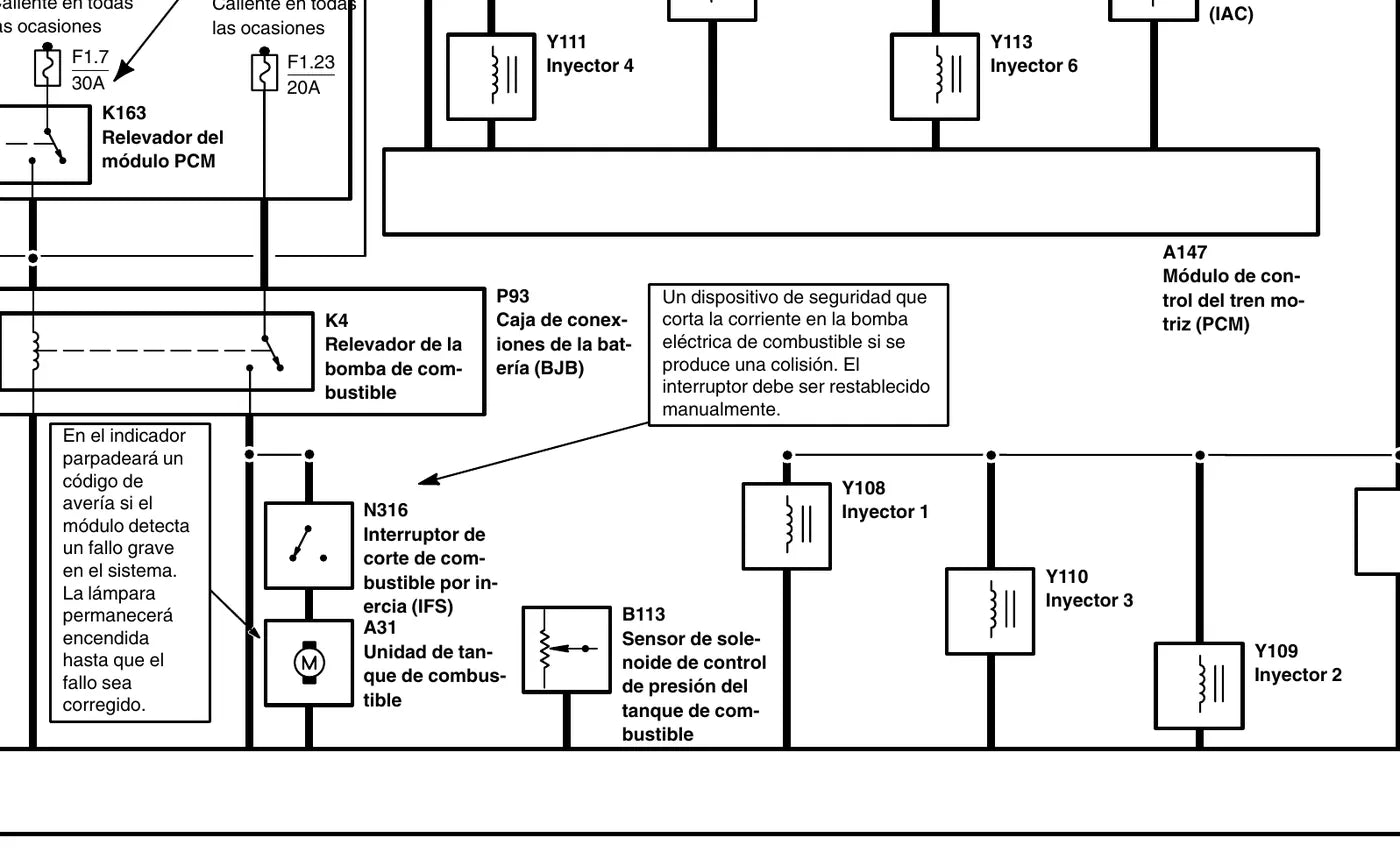

• Cada esquema traz bitola e cor do fio no padrão Ford (ex.: "18 RD", "22 BK", "18 DB/OG", "20 RD/LG") além do número de circuito.
• Traz três conjuntos completos e separados de controle eletrônico do motor - 2.3L, 3.0L e 4.0L - com injetores Y108..Y112 e diodo de potência do PCM V34 por motorização.

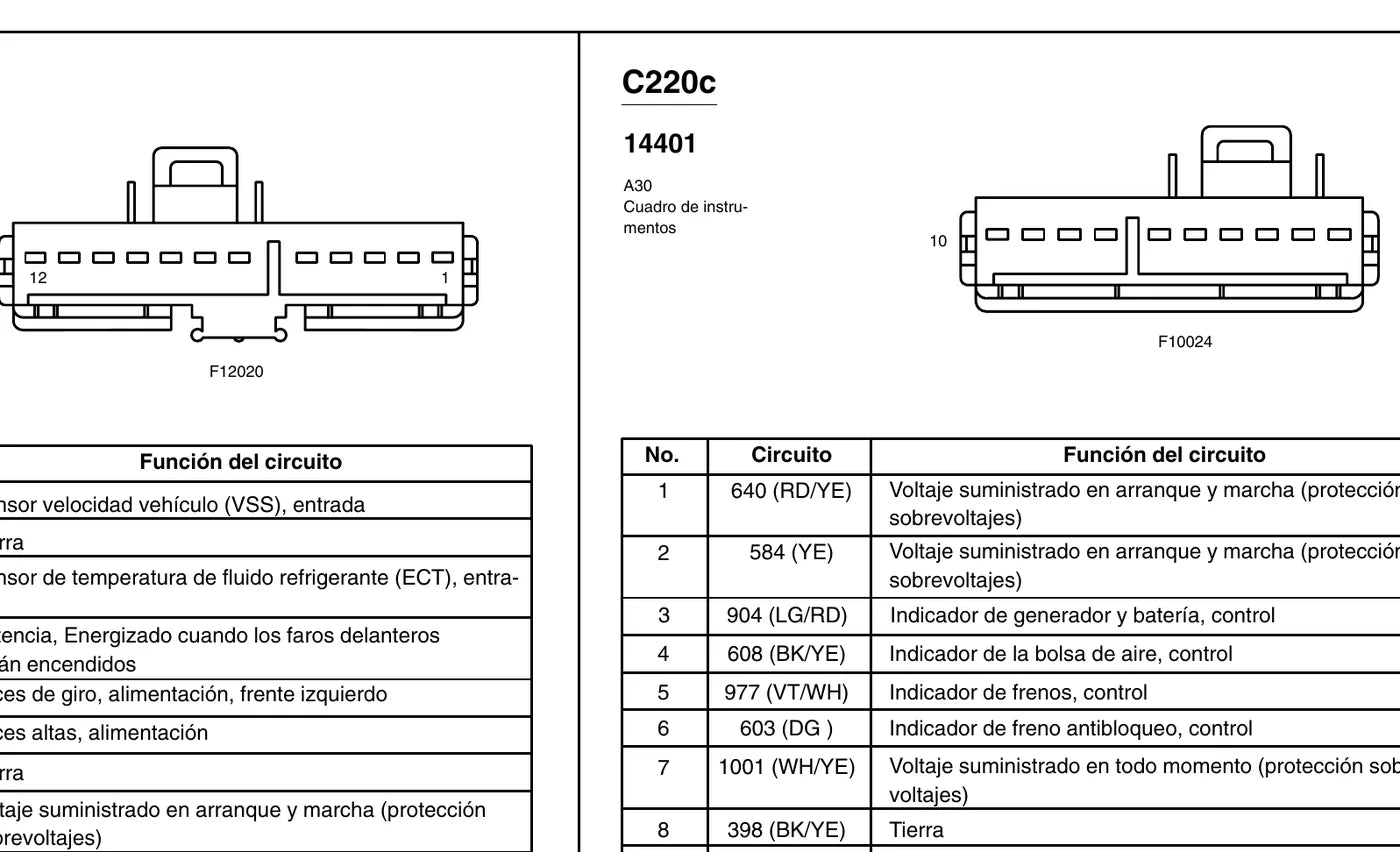

• Inclui páginas de "Vistas de conectores" com tabela pino a pino (nº do pino / circuito / função do circuito) e a cor do capuz do conector.
• Publicação identificada pela referência 1174c003-00-00p01-MS — é o documento de origem, não uma compilação de internet.
• Formato PDF pesquisável: dá para buscar por palavra direto no leitor de PDF.

O que vem dentro do arquivo

Seções tiradas do índice do próprio arquivo:

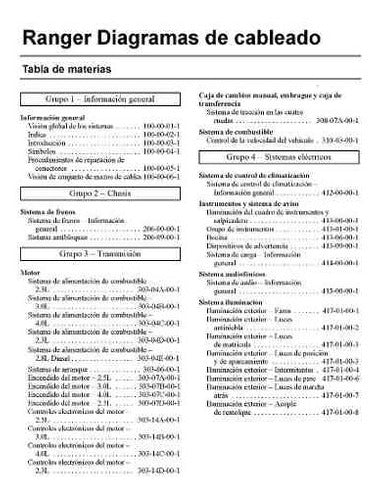

1. Tabla de contenido
2. Índice
3. Introducción
4. Símbolos
5. Procedimientos de reparación de conectores
6. Visión global de los sistemas
7. Visión de conjunto de arneses de cables
8. Masas
9. Información sobre fusibles y relevadores
10. Sistema de carga
11. Distribución eléctrica
12. Red de comunicaciones de módulo
13. Sistema de arranque
14. Encendido del motor
15. Controles del motor (2.3L)

São 35 seções no total dentro do arquivo.

Por que este material compensa

• Evita o "vai testando": você segue o fio no desenho e vai direto no ponto certo.
• Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
• Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
• Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
• Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.

Para quem é

• Proprietário que faz a própria manutenção
• Frota e manutenção própria
• Mecânico autônomo
• Perito e consultor técnico
• Restaurador de carro antigo

Perguntas frequentes

Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números.

Serve para o meu ano?
A aplicação declarada no documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.

Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha que precisa naquele serviço.

Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.

O arquivo é entregue como?
O download é liberado logo após a confirmação do pagamento. Não vai nada pelo correio.

Produtos relacionados

• Manual de Serviço Ford Ranger 4.0 V6 1997/1998 — 91 páginas em PDF
• Esquema Elétrico Ford Ranger 3.0 Diesel Electronic 2005-2009 — 122 páginas em PDF
• Esquema Elétrico Ford Nova Ranger 2.5 Duratec, 2.2 e 3.2 Diesel (2012+) — 461 páginas em PDF

Garantias e suporte

Entrega imediata por download após a confirmação do pagamento. Se tiver qualquer dúvida sobre aplicação no seu veículo, chame antes ou depois da compra: WhatsApp (62) 99846-7503 ou contato@catalogoeservico.com.br. Atendimento por quem entende do material.
