Descrição
Especificações
- Marca: Mustang
- Modelo(s): Mustang ME8003 (grafia da capa; escavadeira compacta)
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Part # 918170, Revisão A (09/2005)
- Motor: Yanmar 4TNV98 (diesel)
- Páginas: 184
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço Mustang ME8003 é o documento técnico em PDF da escavadeira compacta, com 184 páginas em Inglês: Yanmar 4TNV98, diagramas de fiação e hidráulica versão a versão. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Motor Yanmar 4TNV98 com regulagem de válvulas, injeção, RPM e teste de compressão
- Diferencia versões por número de série: translação padrão vs. Auto 2 velocidades

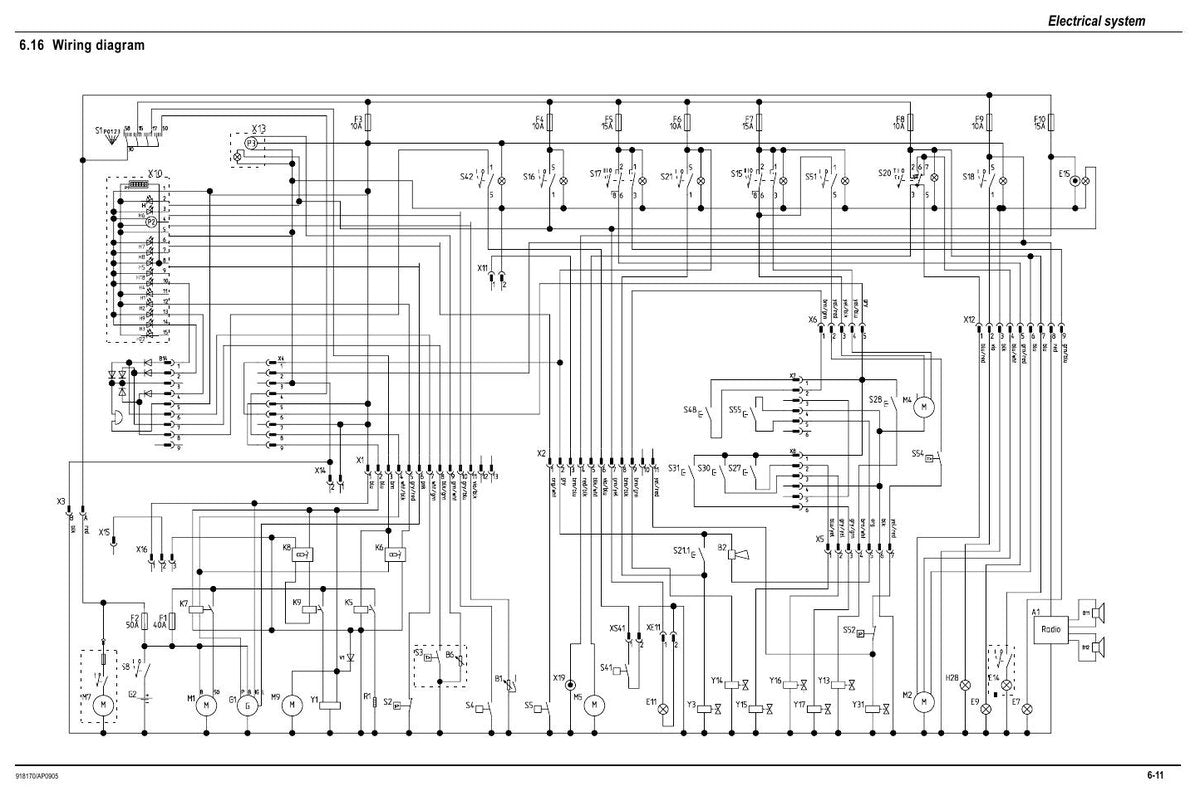

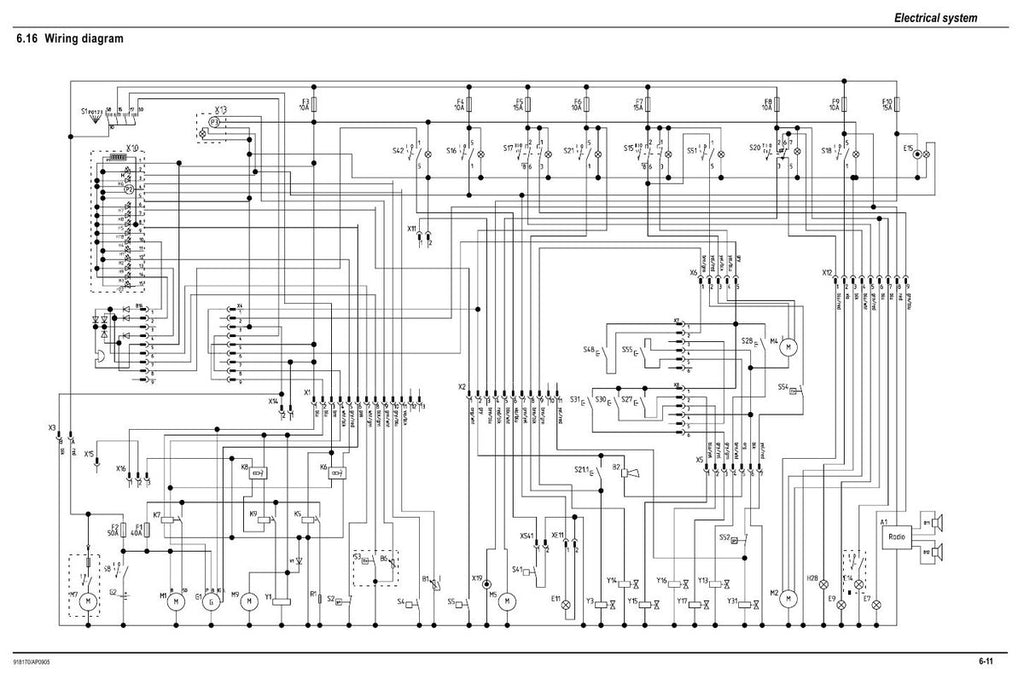

- Diagramas de fiação por chicote: motor-chassi, interruptores, teto da cabine, apoio de braço e farol da lança
- Tabelas de capacidade de içamento, inclusive com braço estendido e contrapeso
- Troubleshooting do motor e do sistema hidráulico com diagrama legendado
- Basculamento da cabine passo a passo para acesso aos componentes
O que este manual cobre
- Operação: visão geral da máquina, cabine, painel e comandos SAE/ISO selecionáveis
- Basculamento da cabine para acesso de serviço (tilting the cab)
- Especificações: chassi, motor, hidráulica, torques e capacidades de içamento
- Manutenção: cronograma, fluidos, sistema de combustível, arrefecimento e filtro de ar
- Verificação de pressões e relatório de teste (test report)
- Motor 4TNV98: folga de válvulas, bicos injetores, ponto de injeção e compressão
- Sistema hidráulico: bomba, bloco de válvulas principal e válvulas-piloto
- Translação: até o nº de série AC 02793 e Auto 2 velocidades (a partir de AC 02957)
- Unidade de giro e junta rotativa (swivel joint)
- Diagramas hidráulicos com legenda e diagrama do bloco de válvulas

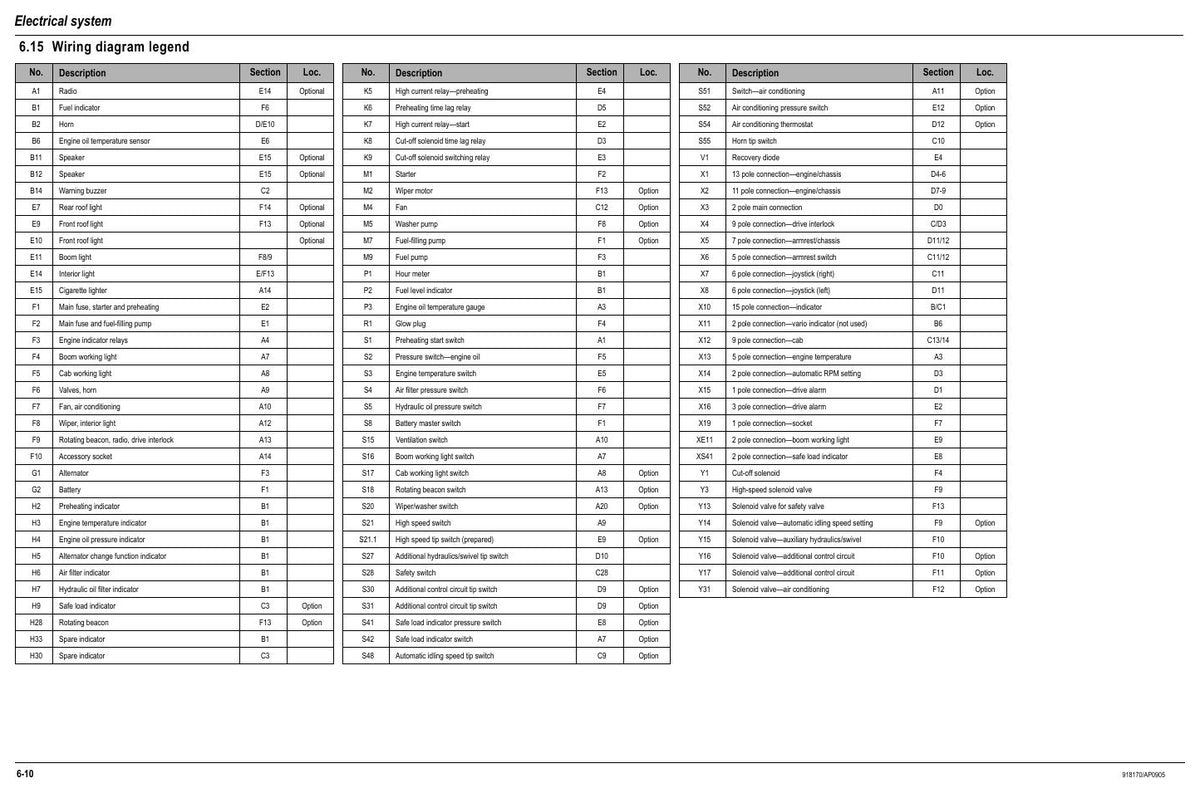

- Sistema elétrico: fusíveis, relés e chicotes com diagramas de fiação
- Opcionais: ar-condicionado, contrapeso, braço estendido e circuitos auxiliares
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Oficinas e mecânicos que reparam escavadeiras compactas Mustang.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
