Descrição
Especificações
- Marca: Mustang
- Modelo(s): Mustang ME1503, ME1903 e ME2203
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Part # 918174, Revisão A (04/2005)
- Motor: Motores diesel Yanmar de 3 cilindros (3TNE68ENSR, 3TNE74ENSR2 e 3TNV76-SNS), com números de série iniciais informados
- Páginas: 124
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço Mustang ME1503 ME1903 ME2203 é o documento técnico em PDF da escavadeira compacta, com 124 páginas em Inglês: Hidráulica capítulo a capítulo e elétrica com diagramas por chicote. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Cobre três escavadeiras compactas (1,5 a 2,2 t) num único volume organizado por capítulos A-F

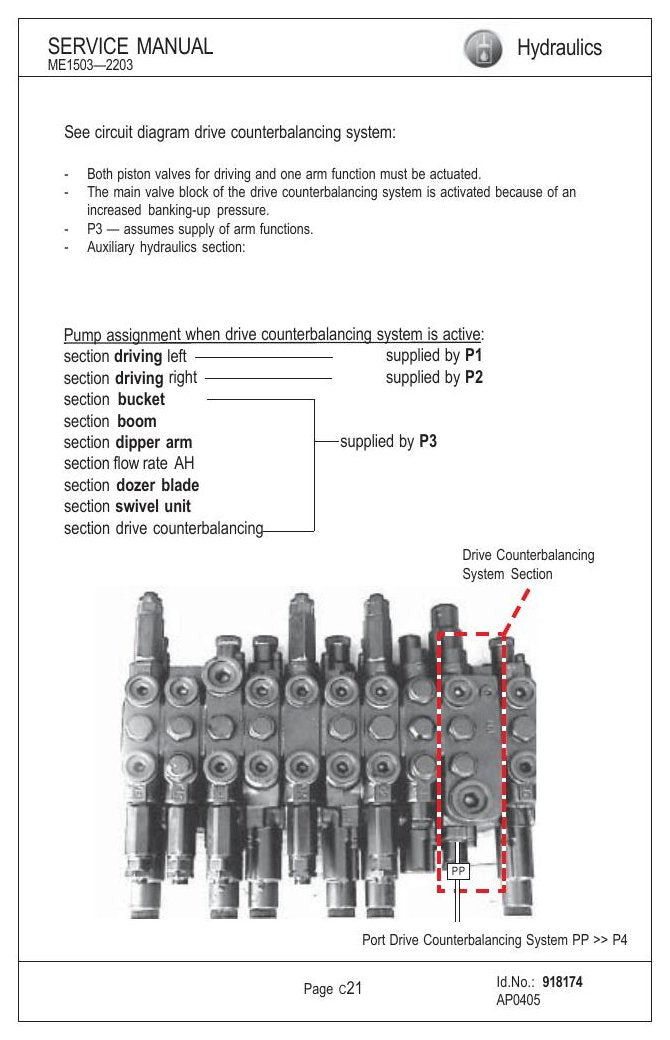

- Hidráulica detalhada: bloco de válvulas principal, válvulas piloto e junta rotativa
- Superestrutura inclinável exclusiva do ME2203 e material rodante telescópico (extensão de largura)
- Diagramas elétricos separados por chicote: cabine, motor, chassi e cabo de conexão
- Tabelas de capacidade de içamento e geometria de caçamba por modelo
- Motores Yanmar identificados com o número de série inicial de cada versão
O que este manual cobre
- A — Dados técnicos: dimensões principais, caçamba e geometria
- Tabelas de capacidade de içamento
- Sistema hidráulico e motor diesel (dados técnicos)
- Torques de aperto
- B — Manutenção: cronograma, lubrificantes e sistema hidráulico
- Unidade de translação, unidade de giro e material rodante

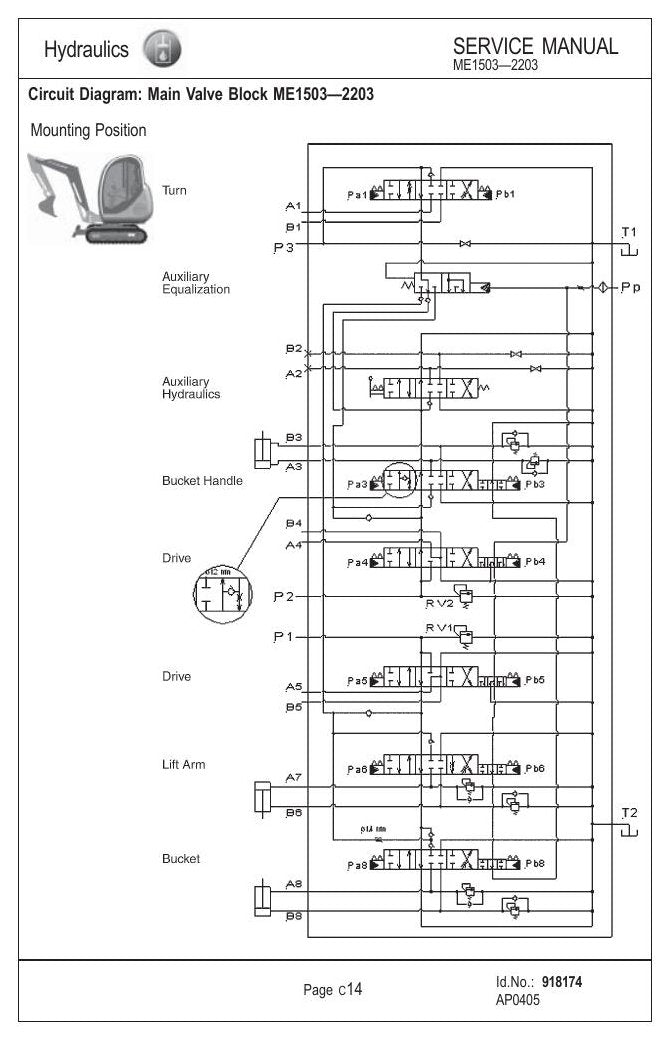

- C — Hidráulica: diagrama, bomba e unidade de óleo piloto
- Bloco de válvulas principal, válvula da lâmina dozer e válvulas piloto
- Junta rotativa (swivel joint) e válvulas de retenção
- D — Motor diesel: visão geral e linha de alimentação
- E — Elétrica: diagramas de cabine, motor, chassi, relés e fusíveis
- F — Elementos de operação: controles, reboque, içamento e chassi
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos de miniescavadeiras Mustang (equivalentes à linha Gehl 153/193/223).
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
