Descrição
Especificações
- Marca: Mustang
- Modelo(s): Mustang 2803ZT (escavadeira compacta de giro zero)
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Part #918279, Revisão A, 05/08; ref. interna 918279/AP0508
- Motor: Yanmar 3TNV76-NNS (diesel, 3 cilindros)
- Páginas: 154
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço Mustang 2803ZT é o documento técnico em PDF da escavadeira compacta, com 154 páginas em Inglês: Pressões, bloco de válvulas e motor Yanmar da escavadeira de giro zero. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Roteiro completo de verificação de pressões: piloto, bombas variáveis P1/P2, bomba P3 e válvulas limitadoras primárias/secundárias
- Cobertura detalhada do bloco de válvulas principal com portas, legenda e atribuição de bombas
- Motor Yanmar 3TNV76-NNS com regulagem de válvulas, teste de bicos injetores e ajuste do ponto de injeção
- Sistemas exclusivos explicados: compensação de tração, regeneração do braço e pré-tensão da caçamba
- Diagramas hidráulicos e elétricos completos, incluindo comandos proporcionais opcionais
- Tabelas de capacidade de içamento com e sem contrapeso opcional
O que este manual cobre
- Introdução: visões gerais da máquina, cabine, painel e compartimentos do motor e de válvulas
- Especificações: chassi, motor, hidráulica, material rodante, lâmina e tabelas de capacidade de içamento
- Manutenção: cronograma, fluidos, sistema de combustível e lubrificação do motor
- Verificações de pressão: piloto, bombas P1/P2, bomba de engrenagens P3 e válvulas limitadoras
- Esteiras: verificação e ajuste de tensão
- Motor 3TNV76: folga de válvulas, bicos injetores, ponto de injeção e diagnóstico
- Sistema hidráulico: bomba PVD-0B-23BP, bloco de válvulas principal e válvulas piloto
- Sistema de compensação de tração e regeneração do braço
- Unidade de giro, freio de giro e junta rotativa (swivel joint)
- Diagramas hidráulicos (padrão e opcionais) com legenda

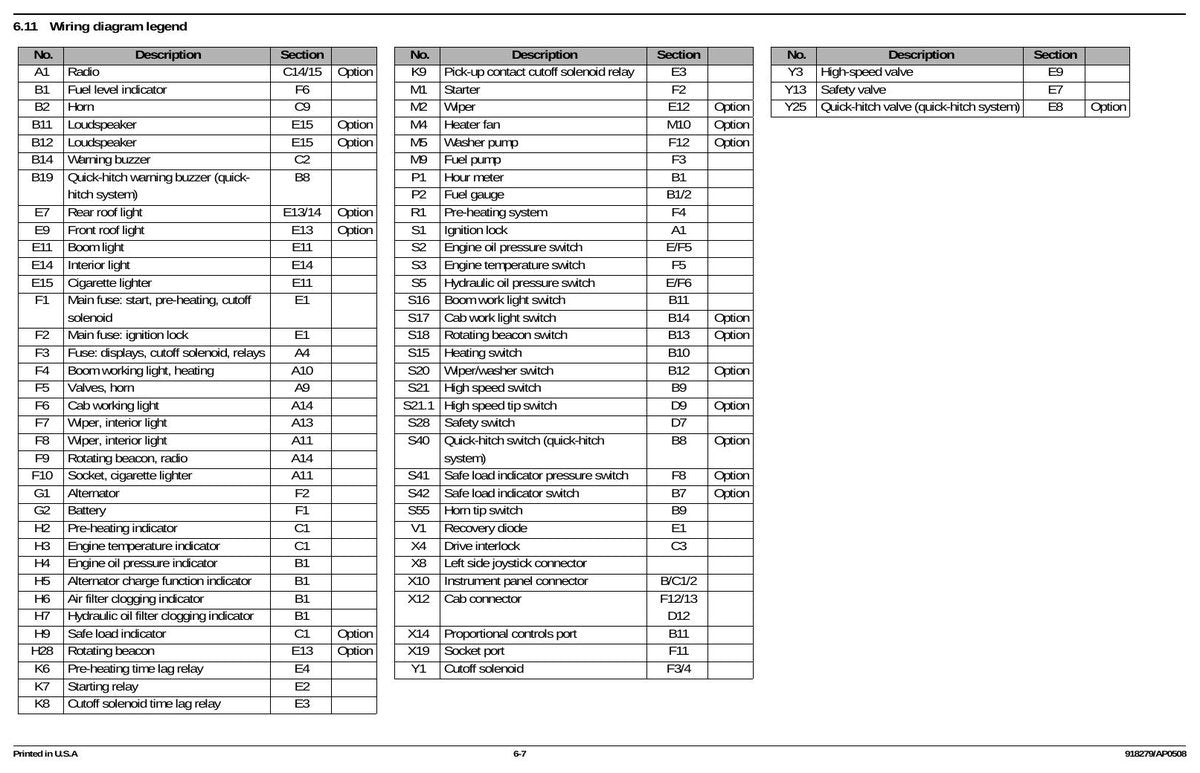

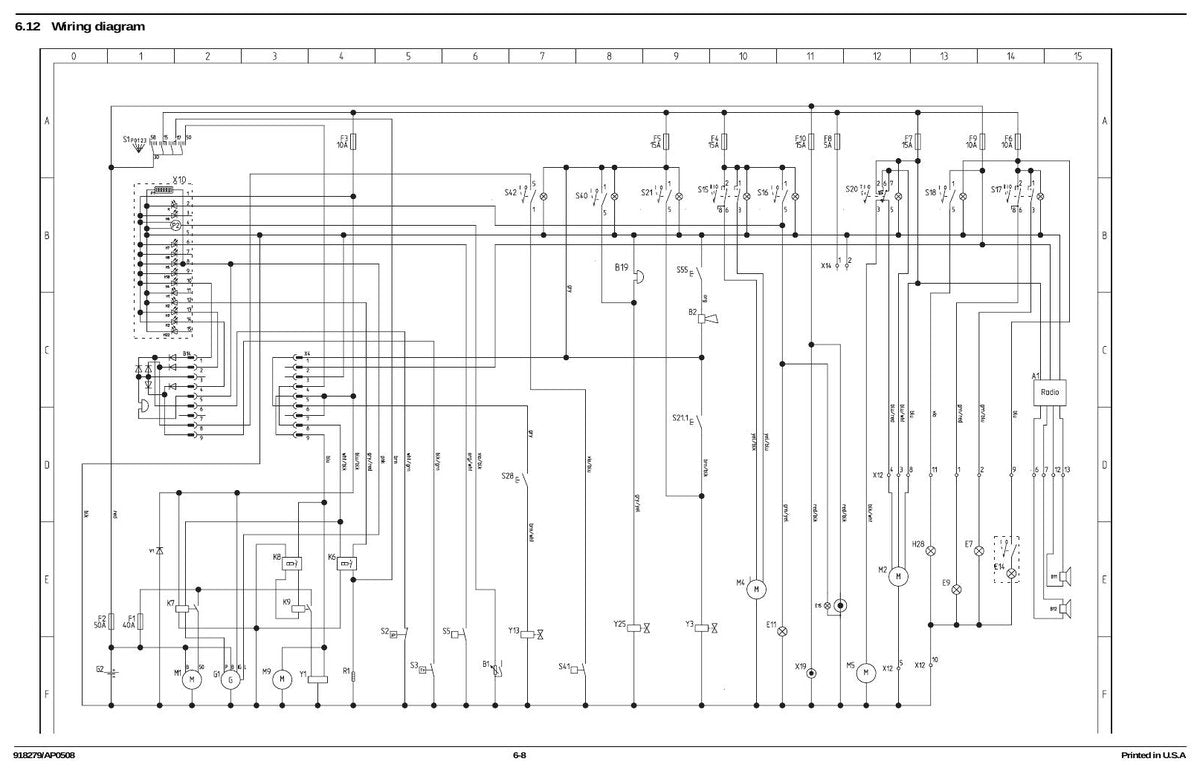

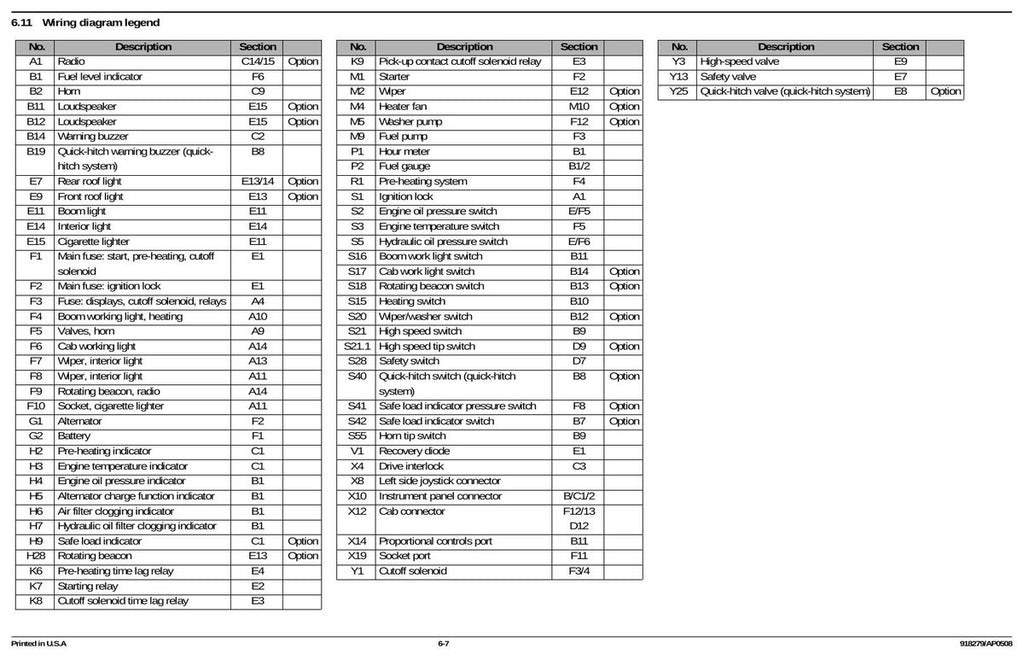

- Sistema elétrico: fusíveis, relés, alternador, partida e diagramas de chicotes
- Opcionais: contrapeso, hidráulica auxiliar e comandos proporcionais
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos e técnicos hidráulicos que reparam escavadeiras compactas Mustang.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
