Descrição
Manual de Serviço Caterpillar D342 — arquivo PDF pesquisável com 915 páginas em inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Referência oficial deste documento: SENR0610-01 (D342 Vehicular Engine), com data de publicação 01/09/1977 e atualização em 12/10/2001. Importante: o motor Caterpillar D342 possui múltiplas séries de fabricação — 32B0001-UP (Marine), 31B0001-UP, 17S0001-UP e 50V0001-UP — e cada série tem seu manual específico. Não existe um único manual que cubra todas as séries simultaneamente. O conteúdo traz procedimentos de Disassembly and Assembly com vistas explodidas de cabeçotes, mancais principais, virabrequim, governador e Fuel Ratio Control, além de tabelas completas de torque em lb.ft e N·m e folgas com valores para peças novas e usadas.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D342
- Tipo: Motor (Vehicular Engine)
- Páginas: 915
- Tamanho: 61.7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR0610-01
- Data de Publicação: 01/09/1977 (atualização 12/10/2001)
- Séries Cobertas (cada uma com manual próprio): 32B0001-UP MARINE, 31B0001-UP, 17S0001-UP, 50V0001-UP
- Aplicação: Vehicular Engine — Máquinas Caterpillar
Procedimentos e Sistemas Cobertos

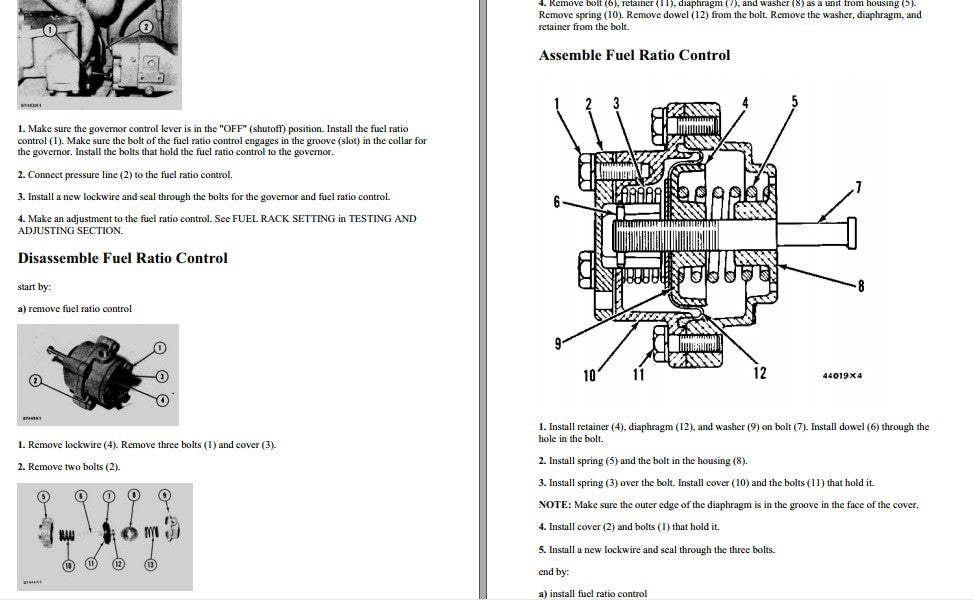

Desmontagem e montagem completa do motor (Disassembly and Assembly), cabeçotes (Cylinder Heads — Earlier), remoção e instalação de coletores de admissão e escape, coletor de água, linhas de injeção de combustível, eixos dos balancins (rocker shafts) e push rods, governador, controle de razão de combustível (Fuel Ratio Control) com desmontagem e montagem detalhadas em vistas explodidas, mancais principais (main bearings) com verificação de folgas e end play do virabrequim, junta do cabeçote, spacer plate, O-ring seals, parafusos do cabeçote com sequência de aperto em múltiplas etapas, drive acessório, base do filtro de óleo, breather e oil filler, além de seção de Testing and Adjusting com referências cruzadas para ajustes como Fuel Rack Setting.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

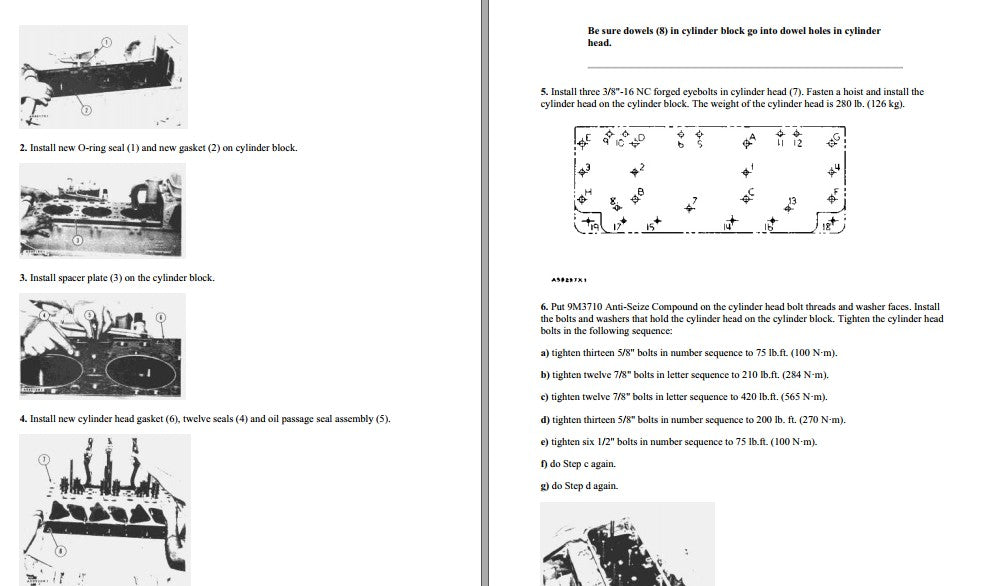

- Sequência de torque dos parafusos do cabeçote em 5 etapas: 5/8" → 75 lb.ft (100 N·m); 7/8" → 210 lb.ft (284 N·m); 7/8" → 420 lb.ft (565 N·m); 5/8" → 200 lb.ft (270 N·m); 1/2" → 75 lb.ft (100 N·m), com aplicação de Anti-Seize Compound 9M3710 nas roscas

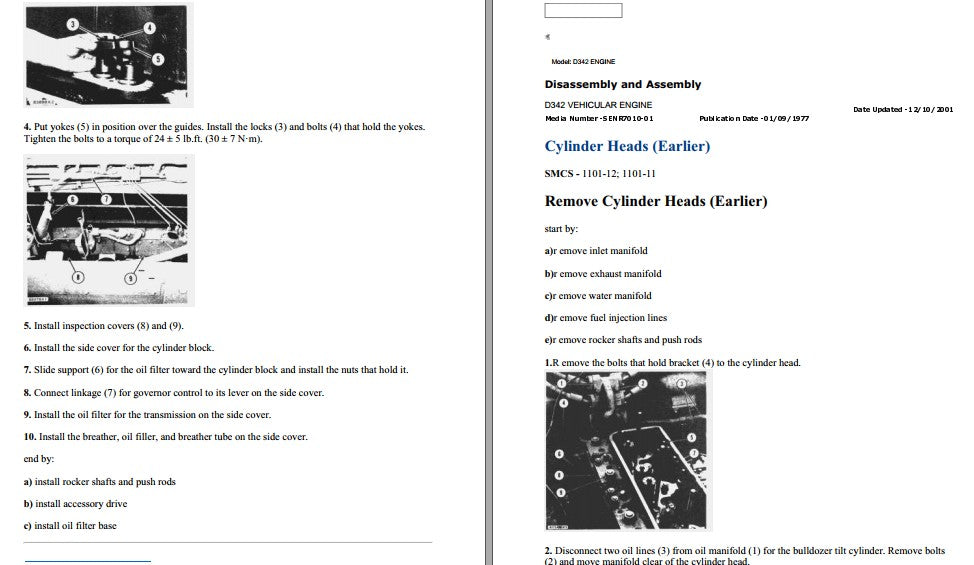

- Torque dos parafusos dos yokes: 24 ± 5 lb.ft (30 ± 7 N·m)

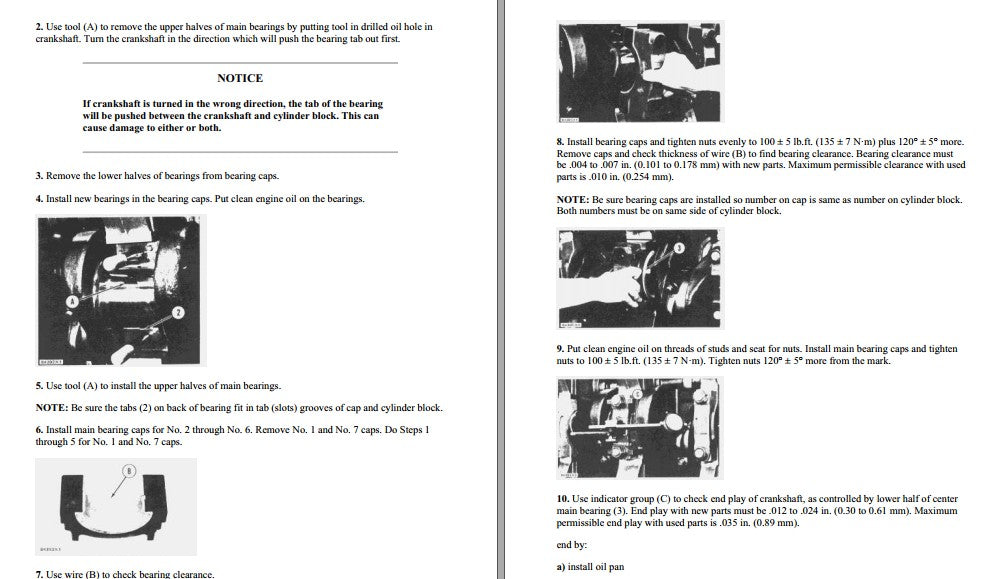

- Torque das porcas dos main bearing caps: 100 ± 5 lb.ft (135 ± 7 N·m) + 120° ± 5°
- Folga dos main bearings com peças novas: 0,101 a 0,178 mm
- Folga máxima permissível com peças usadas: 0,254 mm
- End play do virabrequim com peças novas: 0,30 a 0,61 mm
- End play máximo permissível com peças usadas: 0,89 mm
- Peso do cabeçote: 126 kg (280 lb)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual traz a sequência completa de torque do cabeçote do D342?
Sim, inclui sequência detalhada em 5 etapas com valores escalonados — 75 lb.ft (100 N·m), 210 lb.ft (284 N·m), 420 lb.ft (565 N·m), 200 lb.ft (270 N·m) e 75 lb.ft (100 N·m) — diferenciados por bitola do parafuso (5/8", 7/8" e 1/2"), com aplicação de Anti-Seize Compound 9M3710 nas roscas e repetição das etapas finais para garantir o aperto correto.
Tem procedimentos de diagnóstico?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
