Descrição

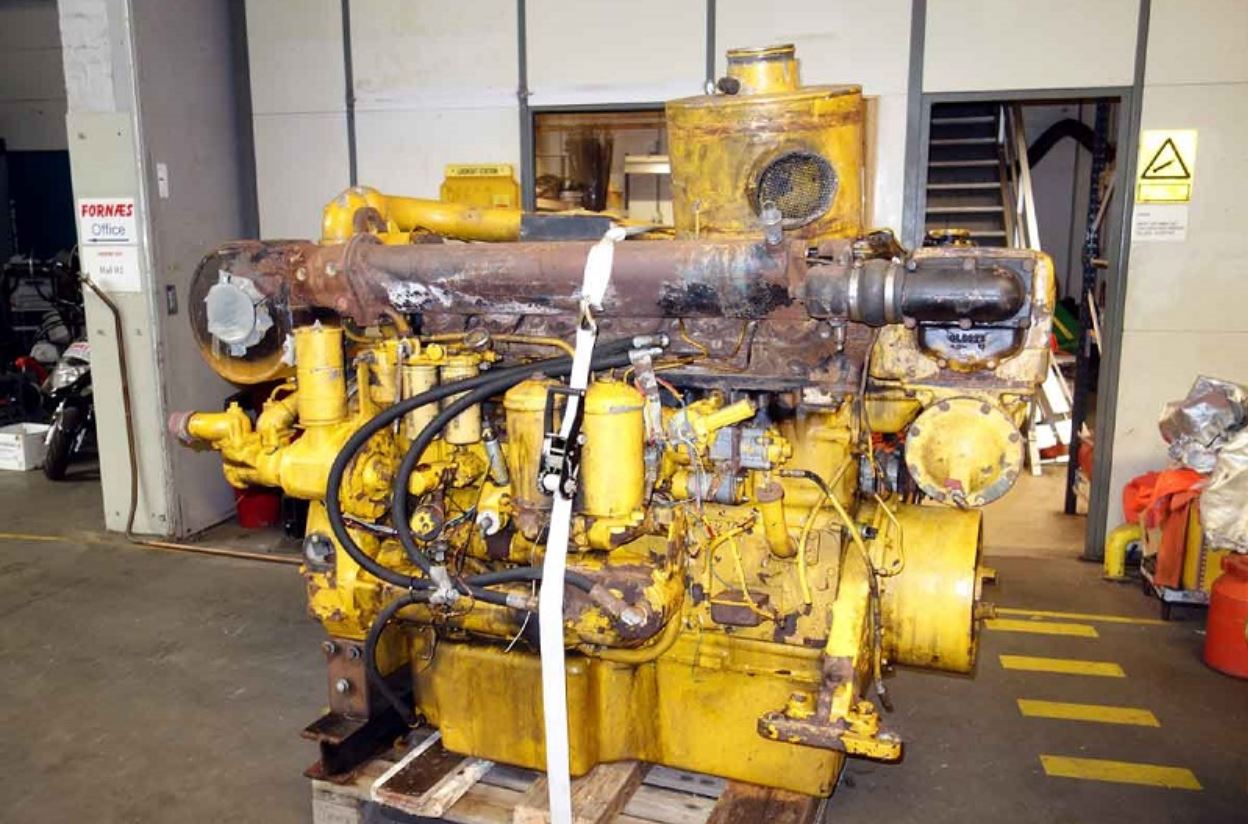

Manual de Serviço Motor Caterpillar D343 — arquivo PDF com 506 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

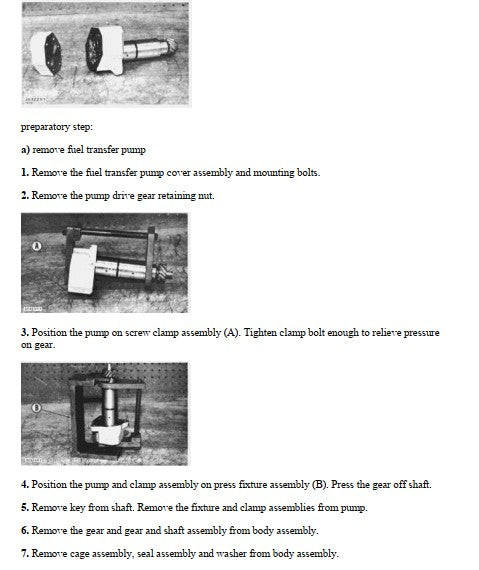

Referência oficial: REG01547-00, publicação original de 08/01/1985 com atualização em 10/10/2001. Cobre o motor D343 de 6 cilindros e diâmetro de 5.4", aplicável às séries 62B0001-UP, 33B0001-UP e 52K0001-UP. Traz vistas explodidas completas, fotos reais de cada etapa de desmontagem e montagem (bomba de transferência de combustível, engrenagens do camshaft, conjunto compressor de ar, virabrequim e cabeçote), além de tabelas dimensionais com tolerâncias de fábrica. Formato PDF para consulta por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D343
- Tipo: Motor
- Páginas: 506
- Tamanho: 39,0 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: REG01547-00
- Motor: D343 (6 cilindros, diâmetro 5.4")
- Séries: 62B0001-UP, 33B0001-UP e 52K0001-UP
- Publicação: 08/01/1985 (atualizado em 10/10/2001)
Procedimentos e Sistemas Cobertos

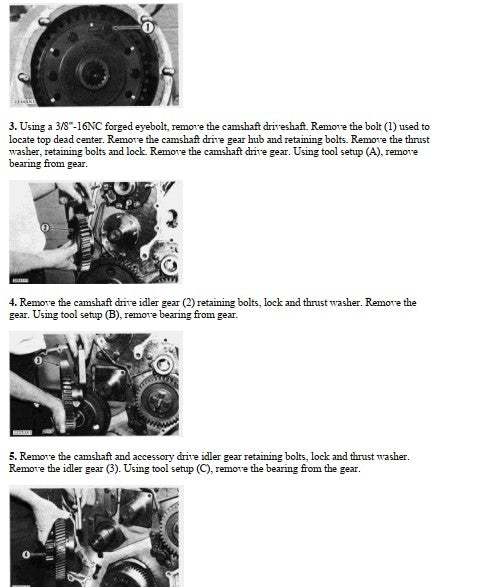

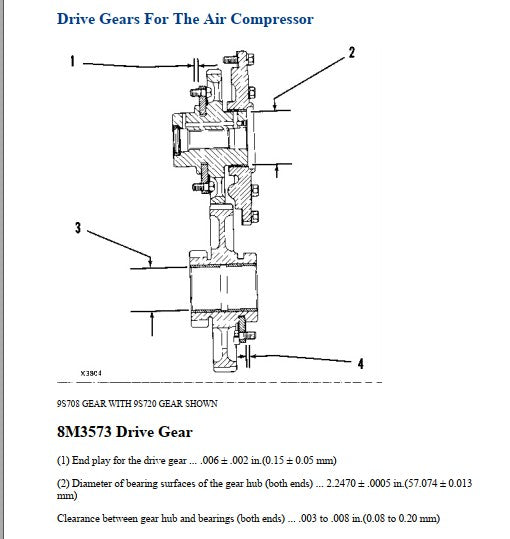

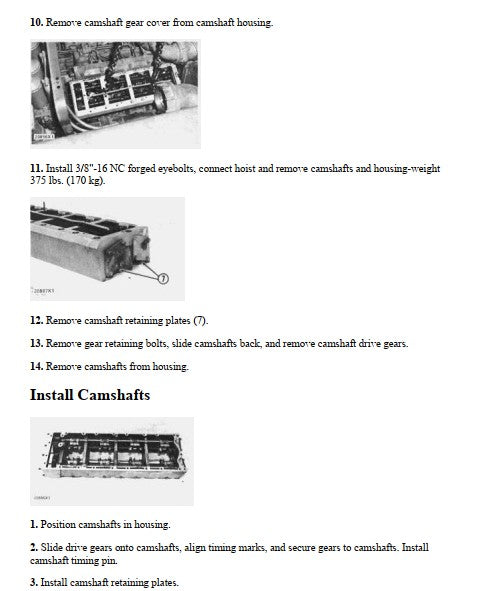

O manual segue o índice oficial do documento: BASIC ENGINE, ENGINE ARRANGEMENT, LUBRICATION SYSTEM, COOLING SYSTEM, FUEL SYSTEM e AIR INLET AND EXHAUST SYSTEM. Contempla remoção e instalação do virabrequim, camshafts e engrenagens de acionamento, sequência de aperto dos 29 parafusos do cabeçote, desmontagem da bomba de transferência de combustível, procedimentos do radiador com válvula de alívio de pressão e drive gears do compressor de ar.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

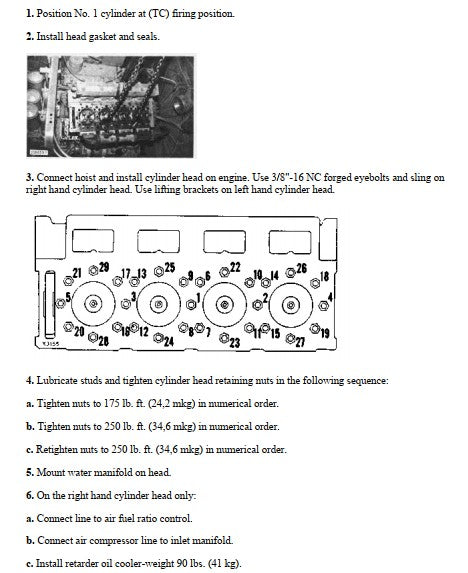

- Aperto do cabeçote em sequência: 175 lb.ft (24,2 mkg) → 250 lb.ft (34,6 mkg) → retorque 250 lb.ft em ordem numérica

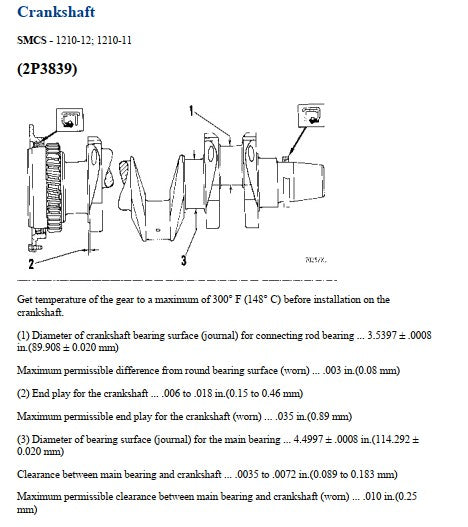

- Diâmetro do munhão principal do virabrequim: 4.4997 ± .0008 in (114,292 ± 0,020 mm)
- Diâmetro do munhão de biela: 3.5397 ± .0008 in (89,908 ± 0,020 mm)
- Folga axial do virabrequim: 0,15 a 0,46 mm (máximo admissível com desgaste: 0,89 mm)
- Folga entre mancal principal e virabrequim: 0,089 a 0,183 mm (máx. desgaste: 0,25 mm)

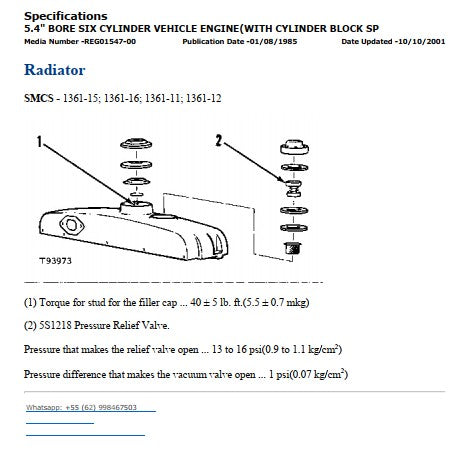

- Pressão de abertura da válvula de alívio do radiador: 13 a 16 psi (0,9 a 1,1 kg/cm²)
- Torque do prisioneiro da tampa do radiador: 40 ± 5 lb.ft (5,5 ± 0,7 mkg)
- Temperatura máxima de aquecimento da engrenagem antes da instalação: 300°F (148°C)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques do motor D343?
Sim, com valores detalhados. Exemplo: aperto do cabeçote em sequência de 175 lb.ft (24,2 mkg) e depois 250 lb.ft (34,6 mkg) seguindo ordem numérica específica, além de tolerâncias dimensionais completas do virabrequim.
Cobre todos os sistemas da máquina?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
