Descrição
Manual de Serviço Motor Caterpillar D353 — publicação técnica oficial em formato PDF com 446 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Edição original de abril de 1972, aplicável aos motores Caterpillar D353 da série 97U0001-UP. Traz procedimentos detalhados de desmontagem e montagem do magneto, bomba de transferência de combustível, cabeçote, conjunto rotativo e demais grupos, com vistas explodidas e peças numeradas. Apresenta tabelas completas de especificações técnicas — torques, folgas, dimensões padrão de cilindro/pistão e oversize de 0.020" e 0.040" — além das seções transversais dos componentes. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D353
- Tipo: Motor
- Páginas: 446
- Tamanho: 27.4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Série: 97U0001-UP
- Edição: 4-72
Procedimentos e Sistemas Cobertos

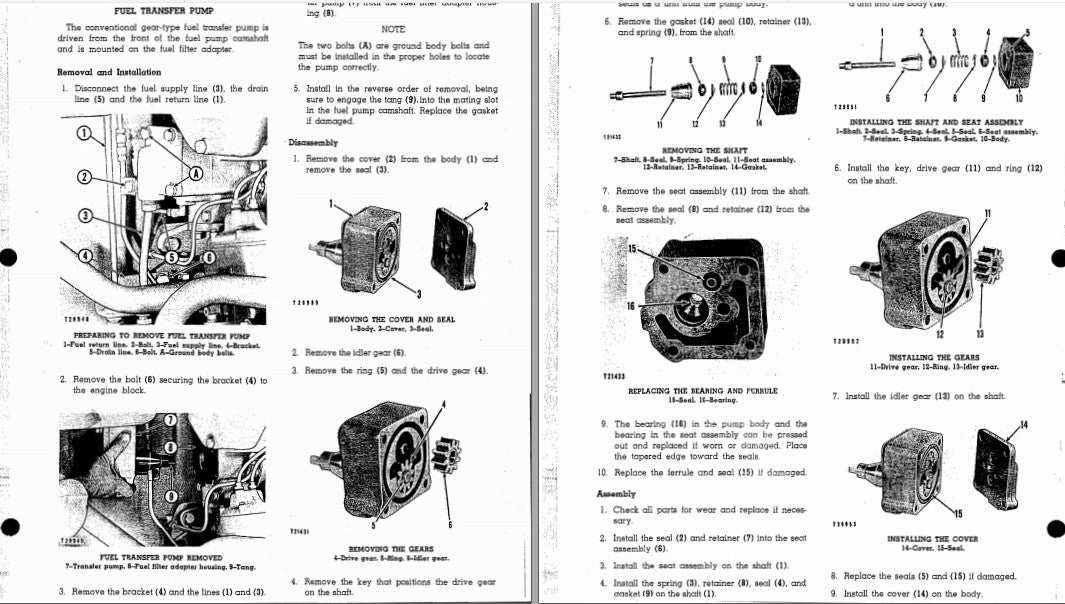

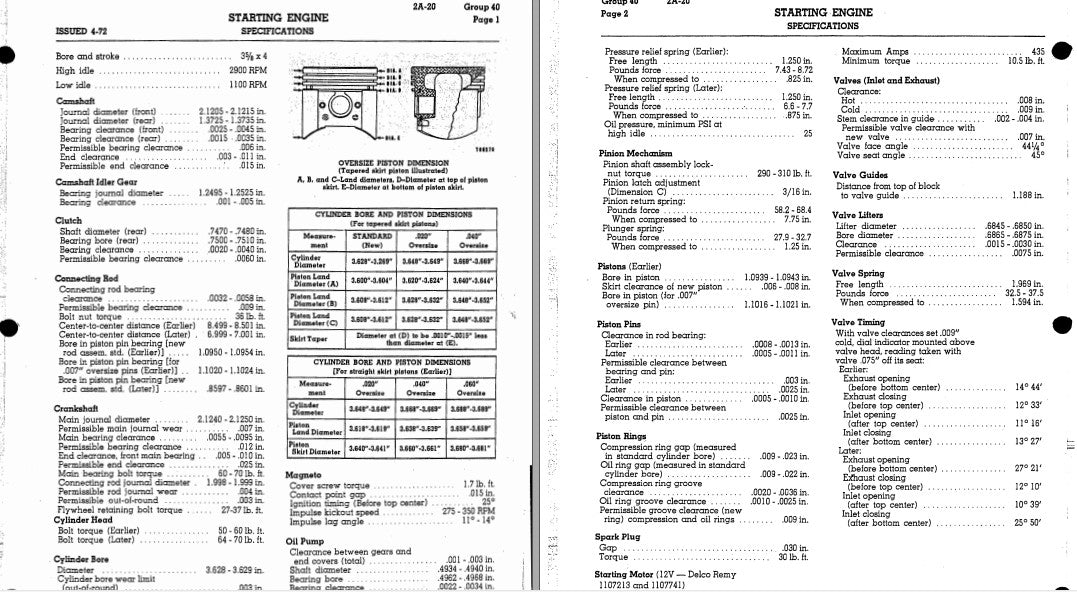

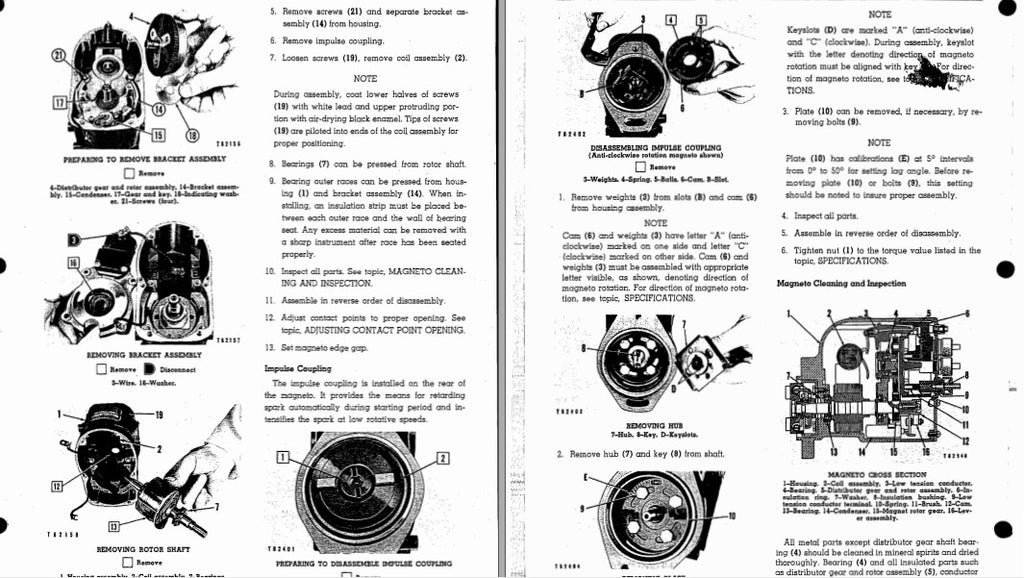

Especificações de partida do motor (Group 40), bloco e cabeçote, dimensões de cilindro e pistão (padrão e oversize), virabrequim e mancais, bielas e bronzinas, pistões, anéis e pinos, comando e válvulas (folgas e timing), bomba de óleo e alívio de pressão, magneto (remoção do conjunto, rotor, cubo, acoplamento de impulso, ajuste do platinado, limpeza e inspeção), bomba de transferência de combustível (remoção, desmontagem, troca de rolamento e ferrule, montagem), motor de partida Delco Remy, embreagem, ajustes e torques completos.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Diâmetro padrão do cilindro: 3,628–3,629 in
- Torque parafusos do cabeçote (versão posterior): 64–70 lb. ft
- Torque parafusos do mancal principal: 60–70 lb. ft
- Torque parafusos da biela: 36 lb. ft
- Folga das válvulas — quente: 0,008 in / fria: 0,009 in
- Ângulo da face da válvula: 44¼° / sede: 45°
- Folga do platinado do magneto: 0,015 in
- Atraso da ignição: 25° antes do PMS
- Velocidade de kickout do impulso: 275–350 RPM
- Marcha lenta alta: 2900 RPM / baixa: 1100 RPM
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques principais do motor D353?
Sim, inclui tabelas completas de especificações. Por exemplo: parafusos do cabeçote 64–70 lb. ft (versão posterior), mancal principal 60–70 lb. ft e biela 36 lb. ft.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
