Descrição
Manual de Serviço Caterpillar C27 — arquivo PDF pesquisável com 1.176 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Cobre motores Caterpillar C27 em 24 faixas de série (2A3, DWB, GDS, N1B, RJA, STR, T4Z, AT4, JFJ, RAM, TWM, WJC, LET, EHX, JHM, JZM, LJX, NHG, NHT, NZG, NZT, PHB, PZB e TZD). Inclui procedimentos detalhados como ajuste do freio motor CAT (CAT compression brake) com folga de 0,76 ± 0,08 mm, instalação dos mancais principais com aperto a 258 ± 14 N·m mais 120° adicionais, e montagem completa da polia do virabrequim. Apresenta tabelas de troubleshooting guiadas pelo Cat Electronic Technician (ET) para leitura de códigos de falha ativos e registrados. Vistas explodidas e fotos passo a passo ilustram cada procedimento. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: C27
- Tipo: Motor
- Páginas: 1.176
- Tamanho: 43,3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: C27
- Séries: 2A30001-UP, DWB0001-UP, GDS0001-UP, N1B0001-UP, RJA0001-UP, STR0001-UP, T4Z0001-UP, AT40001-UP, JFJ0001-UP, RAM0001-UP, TWM0001-UP, WJC0001-UP, LET0001-UP, EHX0001-UP, JHM0001-UP, JZM0001-UP, LJX0001-UP, NHG0001-UP, NHT0001-UP, NZG0001-UP, NZT0001-UP, PHB0001-UP, PZB0001-UP, TZD0001-UP
Procedimentos e Sistemas Cobertos

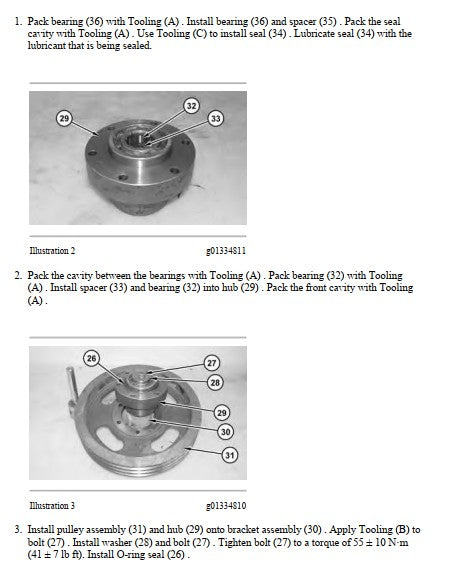

Sistema Mecânico do Motor: Ajuste do freio motor CAT (CAT compression brake), ajuste do eixo do balancim de escape (exhaust rocker arm), posicionamento do ponto morto superior do cilindro nº 1, instalação dos mancais principais (main bearing caps) com sequência de aperto definida, montagem da polia do virabrequim com rolamentos, espaçadores e vedações.
Sistema de Combustível: Verificação da qualidade do combustível, componentes do sistema de injeção, procedimentos de drenagem e sangria, testes de pressão e ajustes relacionados.

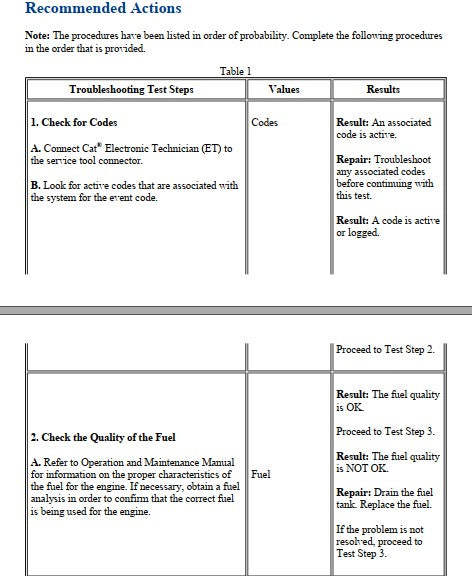

Diagnóstico Eletrônico: Procedimentos de troubleshooting guiados pelo Cat Electronic Technician (ET), verificação de códigos ativos e registrados, tabelas de testes com valores esperados e ações de reparo para cada resultado.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

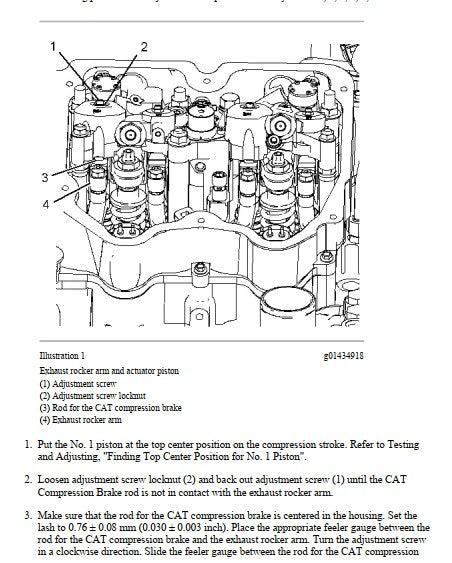

- Folga do freio motor CAT (compression brake): 0,76 ± 0,08 mm (0.030 ± 0.003 inch)

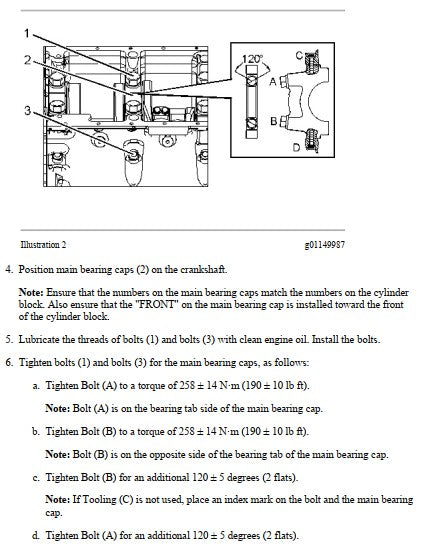

- Torque dos parafusos do mancal principal (A e B): 258 ± 14 N·m (190 ± 10 lb ft)
- Ângulo adicional de aperto dos parafusos do mancal: 120 ± 5° (2 flats)
- Torque do parafuso da polia do virabrequim: 55 ± 10 N·m (41 ± 7 lb ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Tem procedimentos de diagnóstico?
Sim, o manual inclui tabelas de troubleshooting guiadas pelo Cat Electronic Technician (ET), com verificação de códigos ativos e registrados, passos de teste e ações de reparo para cada resultado.
O manual traz os valores de torque do motor C27?
Sim, inclui tabelas completas de torque. Exemplos: parafusos do mancal principal 258 ± 14 N·m mais 120° adicionais; parafuso da polia do virabrequim 55 ± 10 N·m; folga do freio motor CAT 0,76 ± 0,08 mm.
Manual e catálogo são a mesma coisa?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
