Descrição

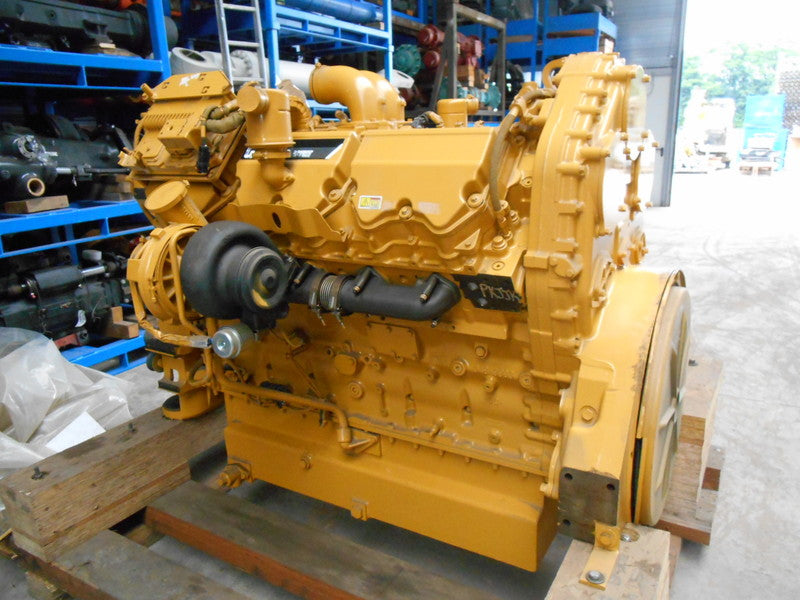

Manual de Serviço Motor Caterpillar C32 — documentação técnica oficial em PDF com 1.176 páginas, idioma Inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Aplicável a motores C32 instalados em diversas máquinas Caterpillar, cobrindo mais de 40 faixas seriais — entre elas AL60001-UP, FLX0001-UP, GM20001-UP, JAZ0001-UP, KNM0001-UP, RNF0001-UP, SDN0001-UP e PEF0001-UP. Inclui tabelas completas de torque com valores angulares, procedimentos ilustrados passo a passo para desmontagem e montagem, dados do grupo do bloco (Cylinder Block Gp 349-2528), especificações dos mancais principais do virabrequim e sequências de torque para balancins e válvulas atuadoras. PDF pesquisável de 43,8 MB, ideal para consulta rápida por sistema ou componente.
Especificações do Manual
- Marca: Caterpillar
- Modelo: C32
- Tipo: Motor (para máquinas Caterpillar)
- Motor: C32
- Páginas: 1.176
- Tamanho: 43,8 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Séries aplicáveis: AL60001-UP, FLX0001-UP, GM20001-UP, GM30001-UP, JAZ0001-UP, JK40001-UP, JSJ0001-UP, JTW0001-UP, K7C0001-UP, NRC0001-UP, SXC0001-UP, WDR0001-UP, KNM0001-UP, MED0001-UP, DSJ0001-UP, RNF0001-UP, RTK0001-UP, RNE0001-UP, RNX0001-UP, AX20001-UP, AX30001-UP, RNC0001-UP, RND0001-UP, RNR0001-UP, RNY0001-UP, RNZ0001-UP, RPM0001-UP, RSD0001-UP, RXB0001-UP, SDN0001-UP, SLT0001-UP, T3T0001-UP, ZP20001-UP, ZP30001-UP, B2C0001-UP, SDK0001-UP, SMP0001-UP, 1320001-UP, PEF0001-UP, PEK0001-UP, PHT0001-UP
Procedimentos e Sistemas Cobertos
Bloco do motor e grupo do cilindro, virabrequim e mancais principais com tampas (crankshaft caps), pistões e bielas, cabeçote e sistema de válvulas, balancins (rocker arm shaft) e válvulas atuadoras (actuator valve), sistema de distribuição e comando, sistema de injeção e alimentação de combustível, sistema de arrefecimento, sistema de lubrificação, volante e carcaça do volante (flywheel housing), acionamento do ventilador (fan drive), sistema de admissão e escape com turbocompressor, sistema elétrico (partida, alternador e sensores), diagnóstico de falhas e procedimentos de teste.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

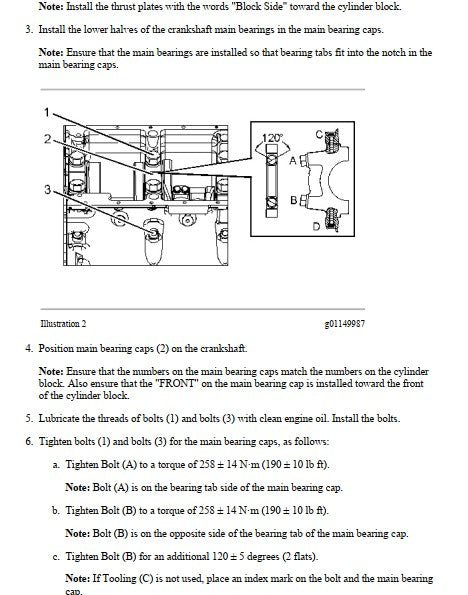

- Torque dos parafusos das tampas dos mancais principais (3P-1323): 258 ± 14 N·m (190 ± 10 lb ft) + giro adicional de 120° ± 5°
- Torque dos Taperlock Plugs (7C-9614): 80 ± 15 N·m (60 ± 11 lb ft), aplicar Loctite Low Breakloose PST branco antes da montagem
- Protrusão dos dowels 4N-1650: 18,5 ± 0,5 mm (0,73 ± 0,02 pol)
- Espessura do Spacer Plate (225-3100): 8,585 ± 0,025 mm (0,3380 ± 0,0010 pol)
- Espessura do Plate Gasket (354-8484): 0,20 ± 0,02 mm (0,008 ± 0,001 pol)
- Largura do assento do crankshaft cap no bloco: 236,00 ± 0,05 mm (9,291 ± 0,002 pol)

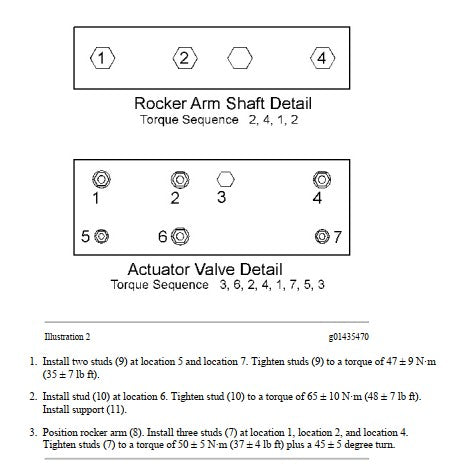

- Rocker arm studs (posições 5 e 7): 47 ± 9 N·m (35 ± 7 lb ft)
- Rocker arm stud central (posição 6): 65 ± 10 N·m (48 ± 7 lb ft)
- Rocker arm studs (posições 1, 2 e 4): 50 ± 5 N·m (37 ± 4 lb ft) + giro adicional de 45° ± 5°

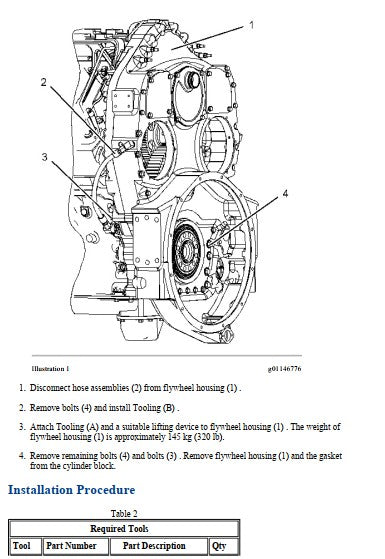

- Peso da carcaça do volante: aproximadamente 145 kg (320 lb) — requer dispositivo de levantamento

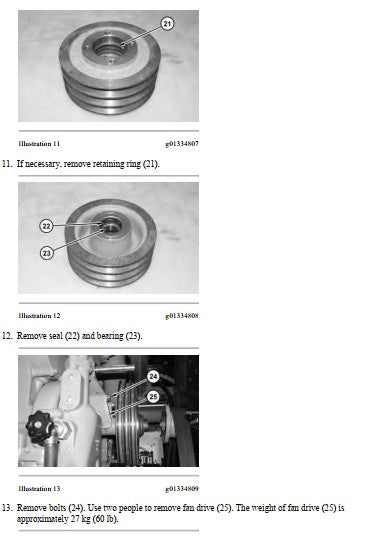

- Peso do fan drive: aproximadamente 27 kg (60 lb) — remoção com duas pessoas
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor C32?
Sim, inclui tabelas completas de torque com valores angulares. Exemplos: parafusos dos mancais principais a 258 ± 14 N·m + 120°, Taperlock Plugs a 80 ± 15 N·m, e studs do rocker arm variando de 47 a 65 N·m conforme a posição.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
